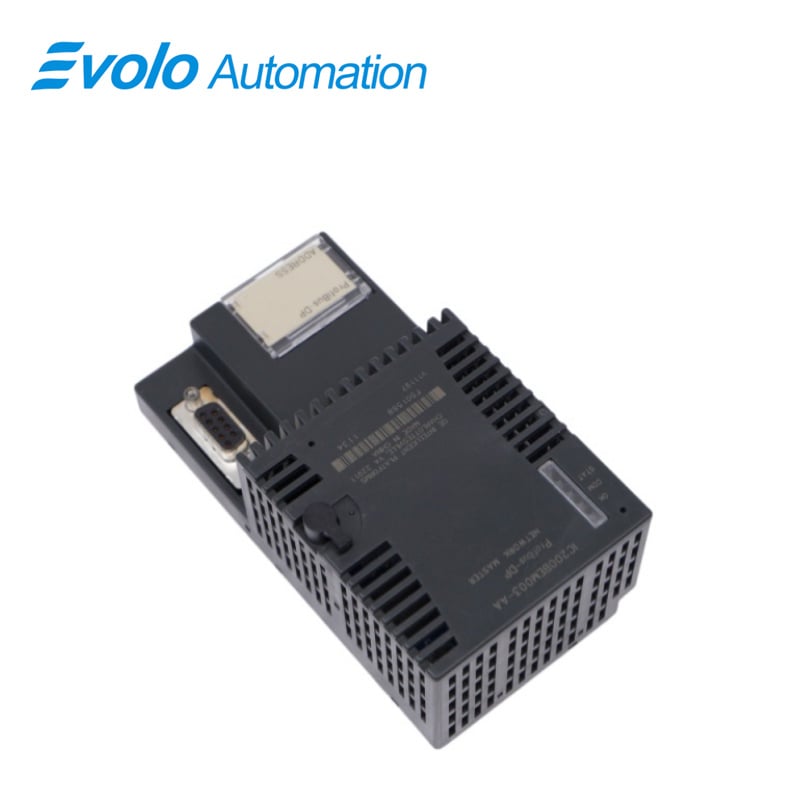

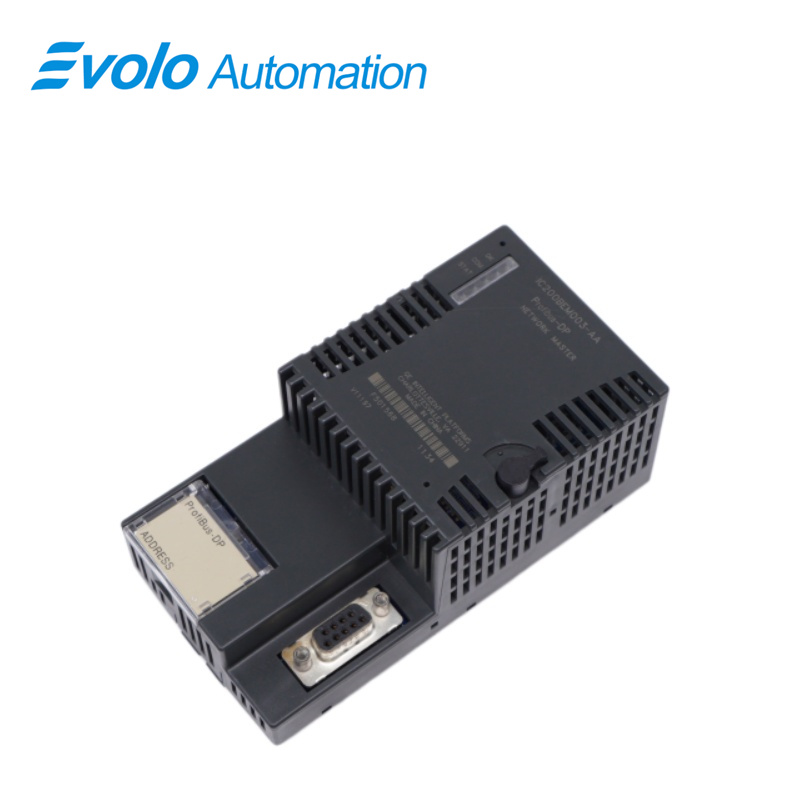

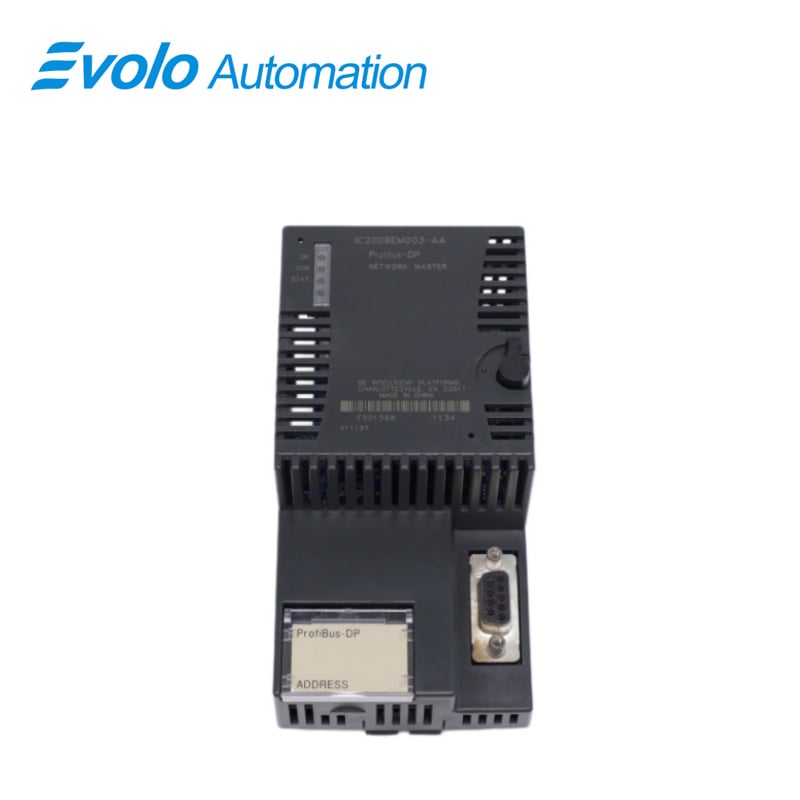

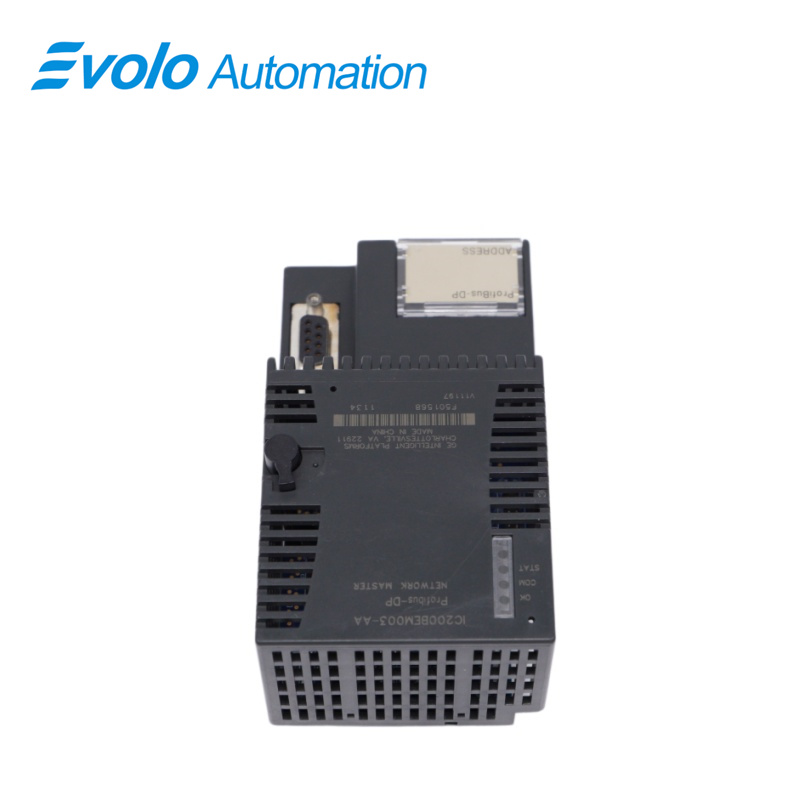

Μονάδα Κύριας Σύνδεσης PROFIBUS-DP (PROFIBUS-DP Master Module)

Επισκόπηση

Τόπος Προέλευσης:	ΗΠΑ
Επωνυμία:	Γε
Αριθμός Μοντέλου:	IC200BEM003
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

Το IC200BEM003 είναι ένα προφίλ PROFIBUS-DP (Master) από τη σειρά GE Fanuc Versamax. Αυτή η μονάδα δικτύου με λειτουργία master επιτρέπει σε μία μονάδα ελέγχου Versamax CPU005, σαρωτή ProfitNet ή CPUE05 να λαμβάνει και να αποστέλλει δεδομένα σε ένα δίκτυο Profibus-DP. Αυτή η συγκεκριμένη μονάδα master προσφέρει πολλαπλές επιλογές επικοινωνίας Profibus, υποστηρίζοντας όλες τις τυπικές ταχύτητες μετάδοσης δεδομένων και τις λειτουργίες συγχρονισμού/παγώματος (sync/freeze). Με μέγιστη υποστήριξη 3.584 byte δεδομένων εισόδου ή εξόδου, το IC200BEM003 υποστηρίζει με ευκολία μηνύματα ανάγνωσης, εγγραφής και συναγερμού DP-V1. Οποιεσδήποτε απαραίτητες ενημερώσεις λογισμικού εγκαθίστανται έμμεσα από τον ελεγκτή-υποδοχέα μέσω της εφαρμογής υποστήριξης WinLoader.

Εφαρμογές

Εργοστάσια αυτοκινήτων: Σύνδεση πολλαπλών πλαισίων ελέγχου ρομπότ, σταθμών συγκόλλησης και συστημάτων μετάδοσης με μετατροπείς συχνότητας.

Εργοστάσια επεξεργασίας τροφίμων και ποτών: Χρησιμοποιείται για την ενσωμάτωση πολλαπλών μηχανημάτων σήμανσης, οργάνων ζύγισης και δικτύων αισθητήρων στις γραμμές συσκευασίας.

Μεγάλα μεταλλουργικά και χαλυβουργικά εργοστάσια: Λειτουργούν ως κεντρικό σύστημα διανεμημένου ελέγχου, διαχειρίζοντας απομακρυσμένους σταθμούς εισόδου/εξόδου (I/O) (όπως σταθμοί Series 90-30 ή VersaMax) που είναι διασπαρμένοι σε διάφορα εργαστήρια.

Εργοστάσια συσκευασίας/εκτύπωσης: Λειτουργούν ως διανεμημένοι κόμβοι σε εξοπλισμό υψηλής ταχύτητας περιστροφής ή πολυσταδιακών διεργασιών, ανταλλάσσοντας εντολές ελέγχου σε πραγματικό χρόνο.

Χαρακτηριστικά

Υποστηρίζει όλες τις τυπικές ταχύτητες μετάδοσης δεδομένων

Υποστηρίζει μέγιστο όγκο 3.584 byte δεδομένων εισόδου και 3.584 byte δεδομένων εξόδου

δεδομένων με CPU VersaMax· μέγιστος όγκος 1.440 byte δεδομένων εισόδου και 1.440

byte δεδομένων εξόδου με PNs.

Υποστηρίζει μέχρι 125 υποκείμενα (slaves) PROFIBUS-DP, με μέγιστο όγκο 244

byte δεδομένων εισόδου και 244 byte δεδομένων εξόδου για κάθε υποκείμενο (slave)

Υποστηρίζει λειτουργίες συγχρονισμού (Sync) και παγώματος (Freeze)

Υποστηρίζει μηνύματα DP-V1 Read (Ανάγνωση), Write (Εγγραφή) και Alarm (Συναγερμός)

Διαθέτει προσαρμοστικό μονάδα PROFIBUS και LED ενδείξεων κατάστασης δικτύου

Αυτή η μονάδα πρέπει να τοποθετηθεί σε φορέα επικοινωνιών VersaMax.

Η μονάδα PROFIBUS λαμβάνει τις ενημερώσεις λογισμικού της έμμεσα από την κεντρική CPU ή το PNS, χρησιμοποιώντας το εργαλείο λογισμικού WinLoader. Το WinLoader παρέχεται μαζί με οποιεσδήποτε ενημερώσεις του λογισμικού της μονάδας PROFIBUS.

Εγκατάσταση σε επικίνδυνες περιοχές

Οι παρακάτω πληροφορίες αφορούν προϊόντα που φέρουν τη σήμανση UL για επικίνδυνες περιοχές ή τη σήμανση ATEX για εκρηκτικά περιβάλλοντα:

1. Εξοπλισμός που ετικετοποιείται με αναφορά σε επικίνδυνες περιοχές Class I, Ομάδες A, B, C & D, Διαίρεση 2 είναι κατάλληλος για χρήση μόνο σε επικίνδυνες περιοχές Class I, Διαίρεση 2, Ομάδες A, B, C, D ή σε μη επικίνδυνες περιοχές

2. Εξοπλισμός που ετικετοποιείται με Ex II 3 G είναι κατάλληλος για χρήση σε περιβάλλοντα Ομάδας 2, Κατηγορίας 3

3. Προειδοποίηση – Κίνδυνος έκρηξης: η αντικατάσταση συστατικών μπορεί να επηρεάσει αρνητικά την καταλληλότητα για επικίνδυνες περιοχές Class I, Διαίρεση 2

4. Προειδοποίηση – Κίνδυνος έκρηξης: όταν βρίσκεστε σε επικίνδυνες περιοχές, απενεργοποιήστε την παροχή ρεύματος πριν αντικαταστήσετε ή συνδέσετε μονάδες·

5 Προειδοποίηση – Κίνδυνος έκρηξης: Μην αποσυνδέσετε τον εξοπλισμό εκτός και αν η παροχή έχει απενεργοποιηθεί ή είναι γνωστό ότι η περιοχή δεν είναι επικίνδυνη

6 Προειδοποίηση – Κίνδυνος έκρηξης: Η θύρα USB προορίζεται αποκλειστικά για χρήση σε μη επικίνδυνες περιοχές· μην τη χρησιμοποιήσετε εκτός και αν είναι γνωστό ότι η περιοχή δεν είναι επικίνδυνη

Πίνακες Κατάστασης Διάγνωσης

1 Οι αρχικές διευθύνσεις ορίζονται στην υλικοτεχνική διαμόρφωση. Ανατρέξτε στην ενότητα «Διαγνωστικά» του Εγχειριδίου Χρήστη VersaMax PROFIBUS Master GFK-2740 για τις εντολές COMMREQ με απεικόνιση στη μνήμη

2 Πίνακας Κατάστασης Υποκαταστημάτων: Πίνακας 128 bit με ένα bit για κάθε υποκατάστημα. Το bit ενεργοποιείται εάν η επικοινωνία είναι φυσιολογική και απενεργοποιείται εάν προκύψουν σφάλματα. Το κεντρικό κατάστημα (master) διαθέτει επίσης το δικό του bit κατάστασης

3 Πίνακας Διαγνωστικών ID Υποκαταστημάτων: Η πρώτη λέξη δείχνει τη διεύθυνση του πρώτου υποκαταστήματος με διαγνωστικά. Χρησιμοποιήστε την εντολή COMMREQ «Λήψη Διαγνωστικών Συσκευής» (εντολή 4) για να διαβάσετε και να εκκαθαρίσετε τα διαγνωστικά. Η δεύτερη λέξη είναι καταχωρημένη για μελλοντική χρήση (0)

4 Πίνακας Κατάστασης Συναγερμών DPV1: Πίνακας 32 bit που καταγράφει τη διεύθυνση ενός υποκαταστήματος που αποστέλλει συναγερμό DPV1. Επιπλέον συναγερμοί περιμένουν μέχρι να επεξεργαστούν

5 Bits Διαμόρφωσης Υποτακτικών: Πίνακας 128-bit που υποδεικνύει τους διαμορφωμένους υποτακτικούς. Διεύθυνση = Αρχική Διεύθυνση + Διεύθυνση Σταθμού

6 Bits Διαγνωστικής Υποτακτικών: Πίνακας 128-bit που υποδεικνύει τους υποτακτικούς με δυνατότητα διάγνωσης. Ανάγνωση μέσω της εντολής Get Device Diagnostics COMMREQ (εντολή 4)

Συχνές Ερωτήσεις

Ε: Τι είναι το IC200BEM003;
Α: Το IC200BEM003 είναι ένα Μόντουλ Δικτυακών Επικοινωνιών PLC PROFIBUS-DP (Master) από τη σειρά GE Fanuc Versamax.

Ε: Τι κάνει το IC200BEM003 για το σύστημα Versamax;
Α: Αυτό το μόντουλ λειτουργεί ως master σε ένα δίκτυο Profibus. Τα συσκευή-μaster είναι σε θέση να ελέγχουν το δίκτυο. Όταν το μόντουλ έχει το δικαίωμα πρόσβασης στο δίκτυο, το master μπορεί να μεταφέρει μηνύματα όπως επιθυμεί.

Ε: Πώς σχετίζεται το IC200BEM003 με το master;
Α: Αυτό το μόντουλ μπορεί να ανταλλάσσει 3584 bytes δεδομένων εισόδου ή 3584 bytes δεδομένων εξόδου με μία CPUx05 της σειράς Versamax.

Ε: Τι απαιτείται για το IC200BEM003;
Α: Το IC200BEM003 απαιτεί έναν Φορέα Επικοινωνιών IC200CHS006.

Ερώτηση: Τι υποδεικνύουν τα LED ενός IC200BEM003;
Απάντηση: Τα LED υποδεικνύουν την παρουσία τροφοδοσίας και δείχνουν την κατάσταση επικοινωνίας του μοντέλου με το δίκτυο.
