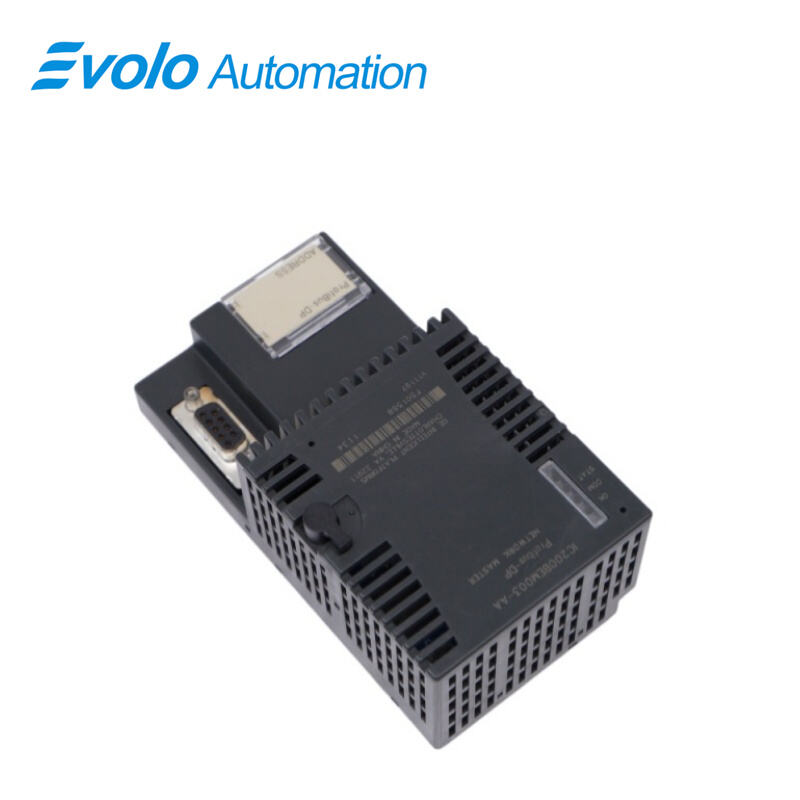

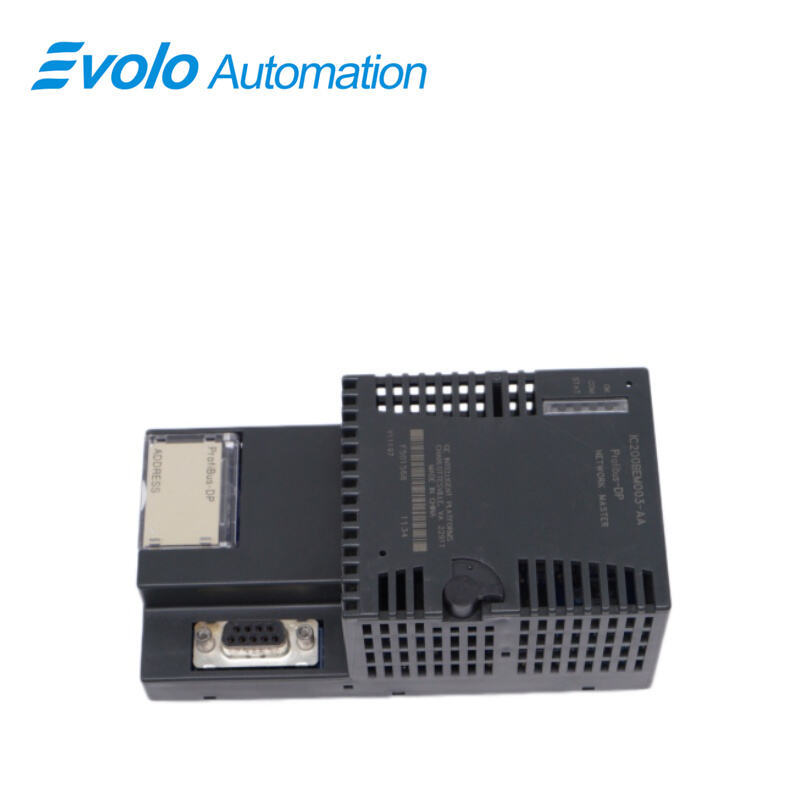

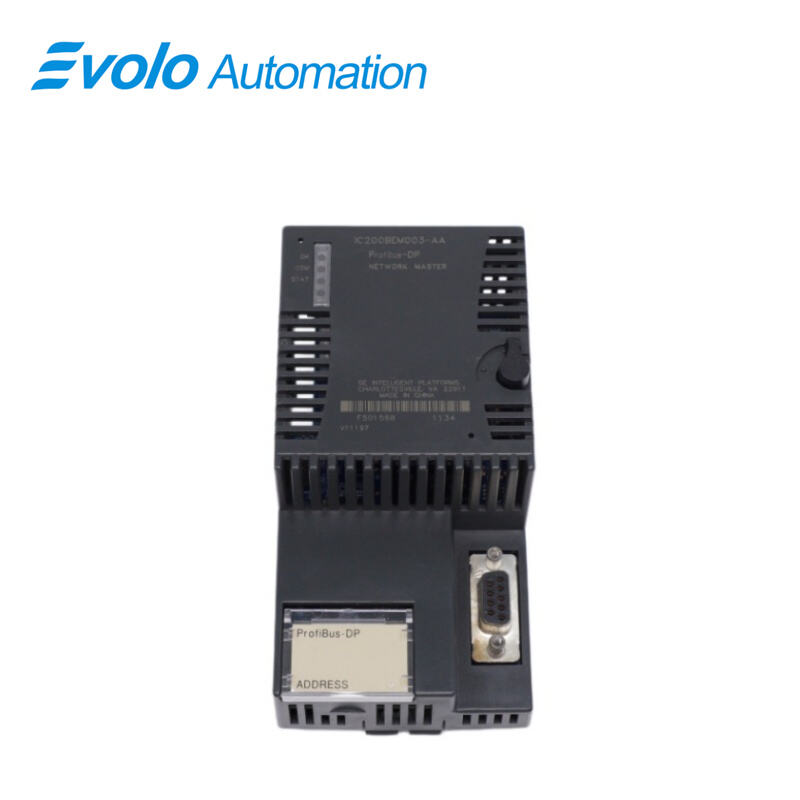

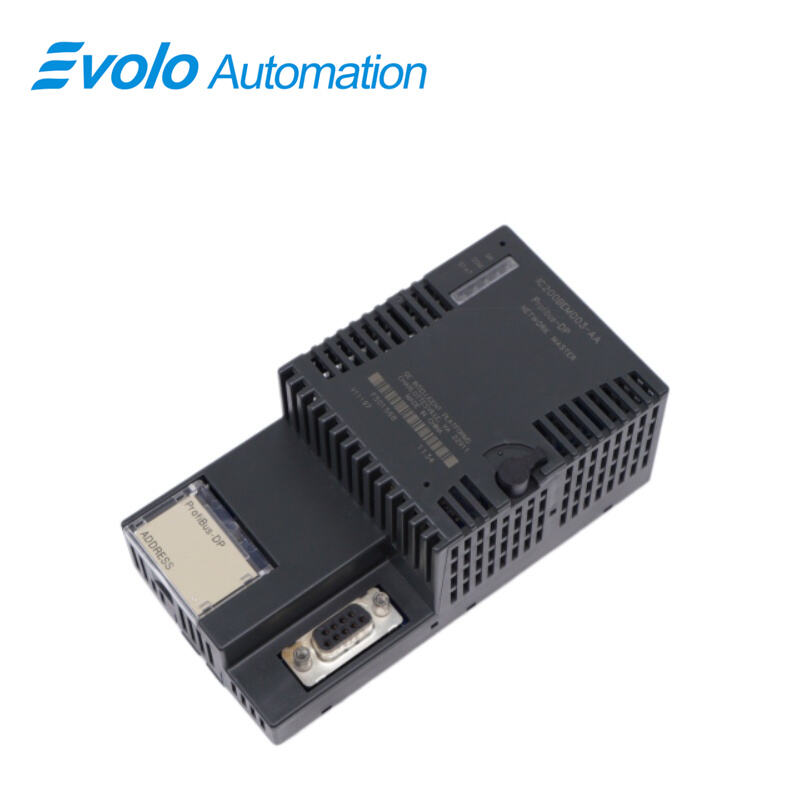

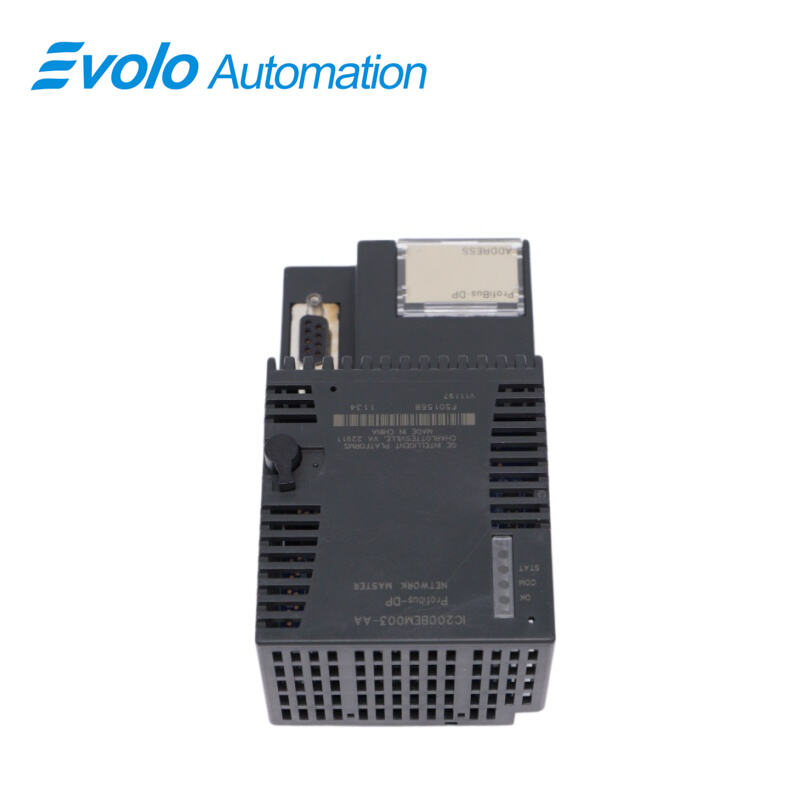

IC200BEM003 PROFIBUS-DP Master-module

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IC200BEM003
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

IC200BEM003 is 'n PROFIBUS-DP (Meester)-module uit die GE Fanuc Versamax-reeks. Hierdie netwerkstyl-meestermodule laat 'n Versamax CPU005-, ProfitNet-skandeerder- of CPUE05-beheerder toe om data op 'n Profibus-DP-netwerk te ontvang en te stuur. Hierdie spesifieke meestermodule bied verskeie Profibus-kommunikasieopsies met ondersteuning vir al die standaarddatatariewe en sync/vries-modusse. Met 'n maksimum ondersteuning van 3 584 grepe inset- of uitsetdata ondersteun die IC200BEM003 DP-V1-lees-, skryf- en waarskuwingboodskappe met gemak. Enige benodigde firmware-opdaterings word indirek vanaf die gasheerbeheerder ontvang deur gebruik van die WinLoader-sagtewarehulpprogram.

Toepassings

Motorvervaardigingsaanlegte: Verbind verskeie robotbeheerdoosies, laswerkstasies en frekwensie-omskakelaartransmissiestelsels.

Voedsel- en drankverwerkingaanlegte: Gebruik om verskeie merkmasjiene, weeginstrumente en sensornetwerke op verpakkinglyne te integreer.

Groot metallurgiese en staalwerke: Dien as 'n verspreide beheersentrum wat afgeleë I/O-stasies (soos Series 90-30- of VersaMax-stasies) wat oor verskeie werkswinkels versprei is, bestuur.

Verpakking-/drukwerke: Werk as verspreide nodusse in hoëspoed-draaiende of multi-proses-toerusting, waar beheelbevele in werklike tyd uitgeruil word.

Eienskappe

Steun al die standaarddatatempo's

Steun 'n maksimum van 3 584 grepe insetdata en 3 584 grepe uitsetdata

data met 'n VersaMax-CPU; 'n maksimum van 1 440 grepe insetdata en 1 440

grepe uitsetdata met 'n PNs.

Steun 'n maksimum van 125 PROFIBUS-DP-slawe, met 'n maksimum van 244

grepe insetdata en 244 grepe uitsetdata vir elke slaaf

Steun Sync- en Freeze-modusse

Steun DP-V1 Lees-, Skryf- en Alarmboodskappe

Het 'n PROFIBUS-kompatible module en netwerkstatus-LEDs

Hierdie module moet in 'n VersaMax-kommunikasiedraer geplaas word.

Die PROFIBUS-module ontvang sy firmware-opdaterings indirek vanaf die hoof-eind-CPU of PNS met behulp van die WinLoader-sagtewarehulpprogram. WinLoader word saam met enige opdaterings vir die PROFIBUS-module-sagteware verskaf.

Installasie in gevaarlike areas

Die volgende inligting is vir produkte met die UL-merk vir Gevaarlike Plekke of die ATEX-merk vir ontvlambare atmosfere:

1 Toestelle wat gemerk is met verwysing na Klasse I, Groepe A, B, C & D, Afdeling 2-gevaarlike plekke, is slegs geskik vir gebruik in Klasse I, Afdeling 2, Groepe A, B, C, D of nie-gevaarlike plekke

2 Toestelle wat met Ex II 3 G gemerk is, is geskik vir gebruik in Groep 2, Kategorie 3-omgewings

3 Waarskuwing—Ontploffingsgevaar: Vervanging van komponente kan die geskiktheid vir Klasse I, Afdeling 2, beïnvloed

4 Waarskuwing—Ontploffingsgevaar: Skakel die krag af voordat modules vervang of bedraad word wanneer dit in gevaarlike plekke gebruik word;

5 Waarskuwing – Ontploffingsgevaar – Moet nie toerusting afskakel tensy die krag afgeskakel is of die area bekend is as nie-gevaarlik nie

6 Waarskuwing – Ontploffingsgevaar – USB-poort is slegs vir gebruik in nie-gevaarlike areas; moenie gebruik nie tensy die area bekend is as nie-gevaarlik nie

Diagnostiese Status-arrays

1 Die beginadresse word in die hardewarekonfigurasie gestel. Raadpleeg 'Diagnostics' in die VersaMax PROFIBUS Master-gebruikershandleiding GFK-2740 vir geheue-gekoppelde COMMREQ's

2 Slawe-statusbis-skermafbeelding: 128-bis skermafbeelding met een bis per slaaf. Die bis word gestel indien kommunikasie normaal is, en gewis indien foute voorkom. Die meester het ook sy eie statusbis

3 Slawe-diagnose-ID-skermafbeelding: Die eerste woord wys die adres van die eerste slaaf met diagnose. Gebruik die Get Device Diagnostics COMMREQ (bevel 4) om te lees en te wis. Die tweede woord is gereserveer (0)

4 DPV1-alarmstatusskermafbeelding: 32-bis skermafbeelding wat die adres van 'n slaaf wat 'n DPV1-alarm stuur, aanmeld. Addisionele alarums wag tot hulle verwerk is

5 Slawe-Konfigurasie-bis: 128-bis skikking wat gekonfigureerde slawe aandui. Adres = Beginadres + Stasie-adres

6 Slawe-diagnose-bis: 128-bis skikking wat slawe met diagnostiese vermoëns aandui. Lees deur Get Device Diagnostics COMMREQ (bevel 4)

VEE

V: Wat is ’n IC200BEM003?
A: Die IC200BEM003 is ’n PLC-netwerk-kommunikasie PROFIBUS-DP (Meester)-module uit die GE Fanuc Versamax-reeks.

V: Wat doen die IC200BEM003 vir die Versamax-stelsel?
A: Hierdie module tree op as ’n meester op ’n Profibus-netwerk. Meester-toestelle is in staat om die bus te beheer. Wanneer die module die reg het om toegang tot die bus te verkry, mag die meester boodskappe oordra soos dit wil.

V: Hoe verhoud die IC200BEM003 tot die meester?
A: Hierdie module kan 3584 grepe insetdata of 3584 grepe uitsetdata met ’n Versamax CPUx05 ruil.

V: Wat word vereis vir die IC200BEM003?
A: Die IC200BEM003 vereis ’n IC200CHS006 Kommunikasiedraer.

V: Wat dui die LED's van 'n IC200BEM003 aan?
A: Die LED's dui die teenwoordigheid van krag aan en wys die status van die module se netwerk-kommunikasie.
