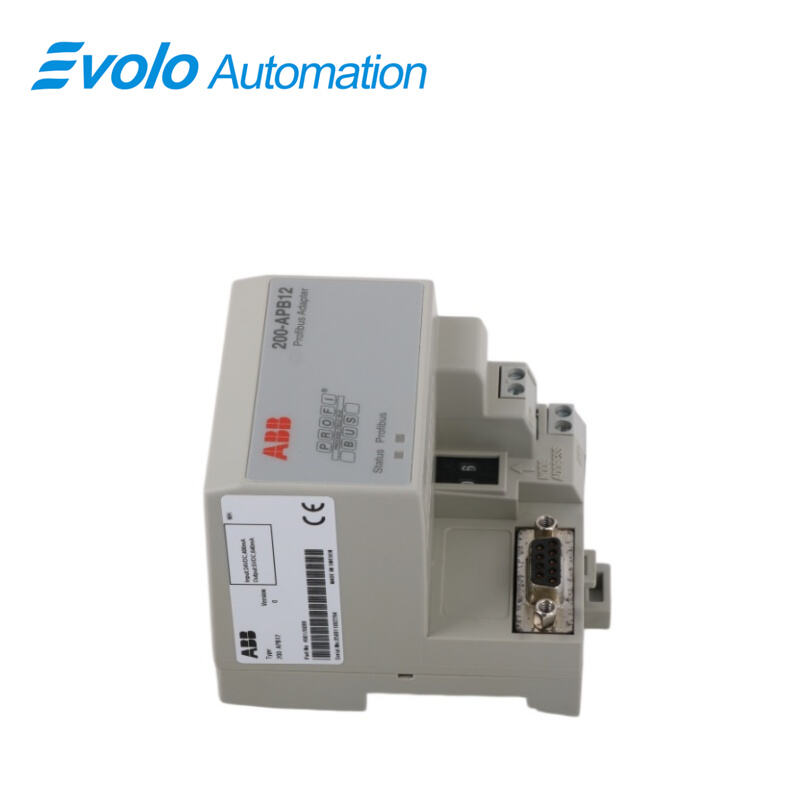

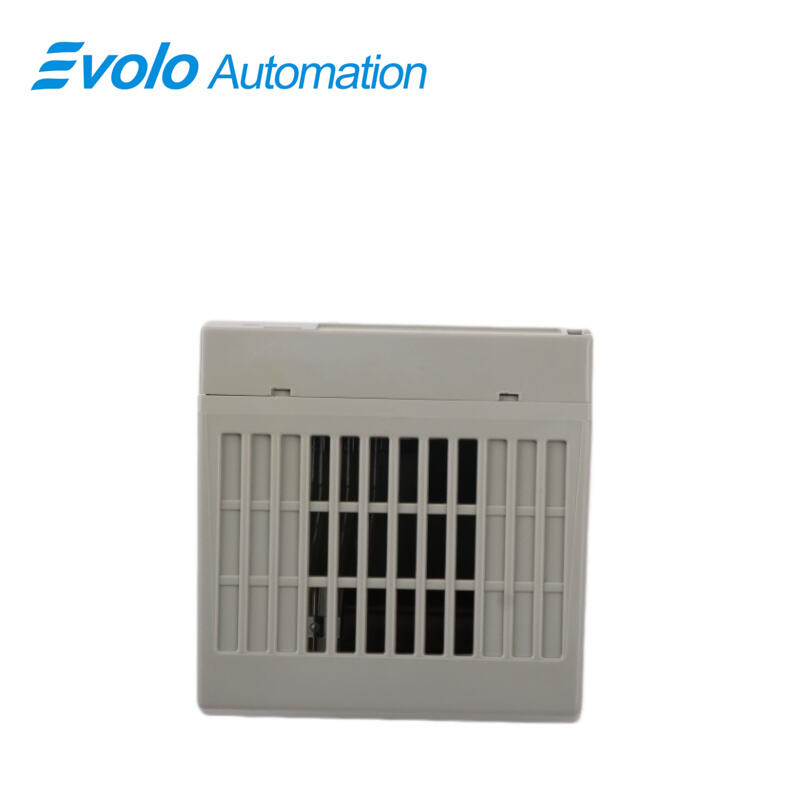

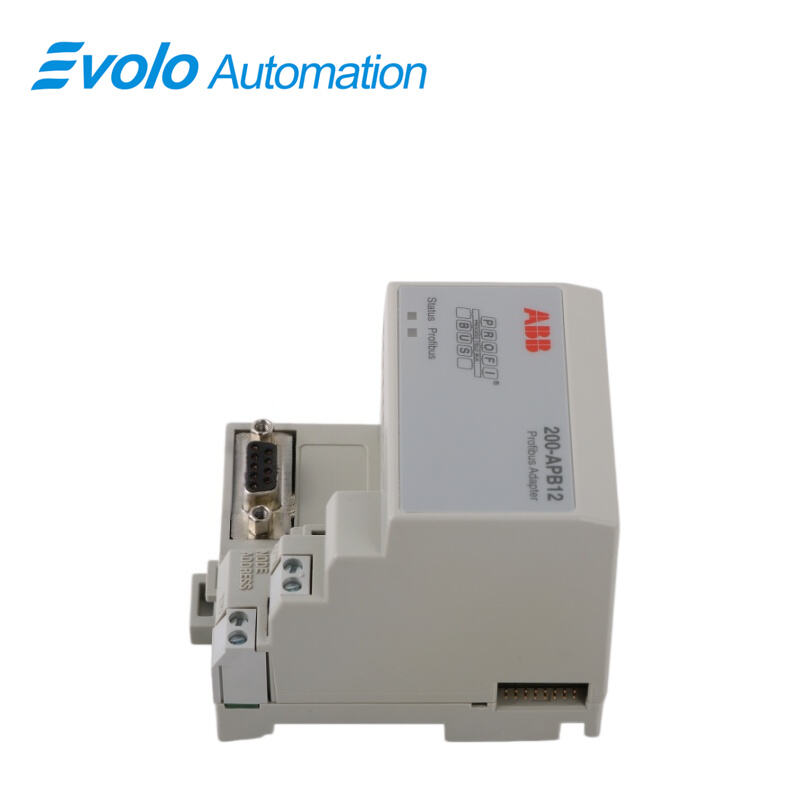

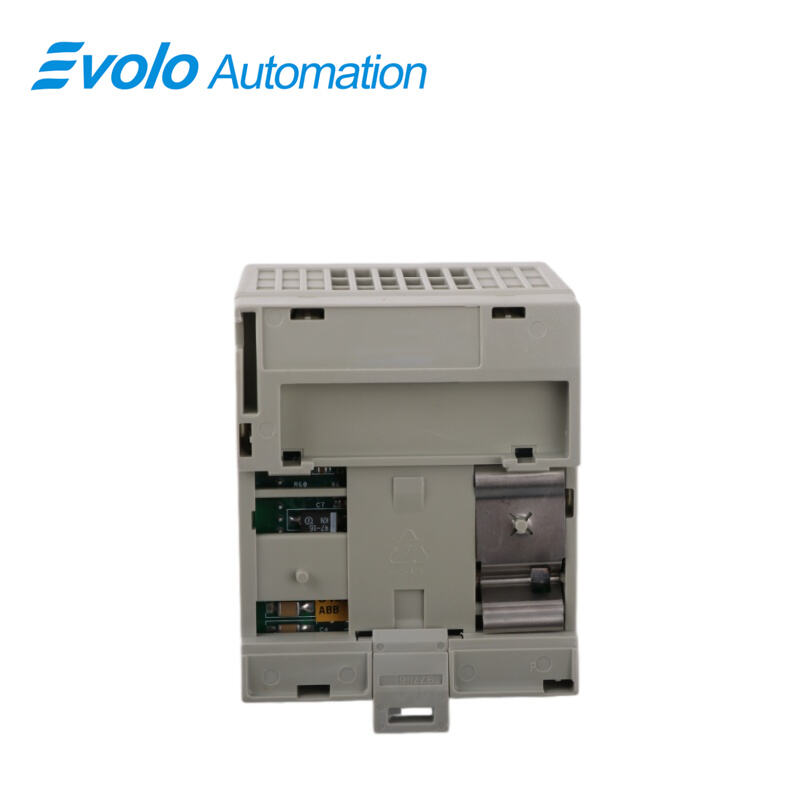

προσαρμογέας PROFIBUS DP 200-APB12 200APB12

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	200-APB12 200APB12
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

Ο 200-APB12 200APB12 ο προσαρμογέας λειτουργεί ως συσκευή υποταγής (slave) σε έναν κύριο ελεγκτή DP (DP master controller) στο δίκτυο PROFIBUS και μεταφέρει δεδομένα μεταξύ του ελεγκτή και των μονάδων εισόδου/εξόδου (I/O). Για πληροφορίες σχετικά με την εγκατάσταση PROFIBUS-DP, ανατρέξτε στο εγχειρίδιο «Οδηγίες Εγκατάστασης για PROFIBUS-DP/FMS» (διαθέσιμο από την ABB Automation Products). Η τροφοδοσία της μονάδας πραγματοποιείται από πηγή συνεχούς ρεύματος 24 V DC. Η κατάσταση λειτουργίας του προσαρμογέα υποδεικνύεται από τις ενδεικτικές λυχνίες LED στο μπροστινό πάνελ. Η μονάδα υποστηρίζει επίσης μονάδες εισόδου/εξόδου (I/O) με ενσωματωμένο ρεύμα μέσω του σειριακού διαύλου I/O.

Εφαρμογές

Εργοστάσια συναρμολόγησης αυτοκινήτων: Σε μεγάλες γραμμές βαφής ή τελικής συναρμολόγησης, τα σήματα των αισθητήρων από κάθε σταθμό εργασίας μεταδίδονται πίσω στον κύριο PLC μέσω του δικτύου PROFIBUS.

Εγκαταστάσεις επεξεργασίας αστικών λυμάτων: Οι σταθμοί άντλησης και τα σημεία παρακολούθησης στάθμης που είναι διασπαρμένα σε όλη την εγκατάσταση συνδέονται με το κεντρικό δίκτυο ελέγχου μέσω αυτού του μοντέλου.

Χαρτοποιίες / εργοστάσια χημικών ινών: Σε γραμμές παραγωγής μεγάλης απόστασης, αυτό το μοντέλο χρησιμοποιείται για τη συλλογή διασπαρμένων σημάτων θερμοκρασίας, πίεσης και ορίων.

Εργοστάσια συσκευασίας τροφίμων: Ενσωματώνονται στον πίνακα ελέγχου πολυκεφαλικών ζυγών ή μηχανημάτων συσκευασίας, επιτρέποντας επεκτασιμότητα των I/O κατά τρόπο ενότητας.

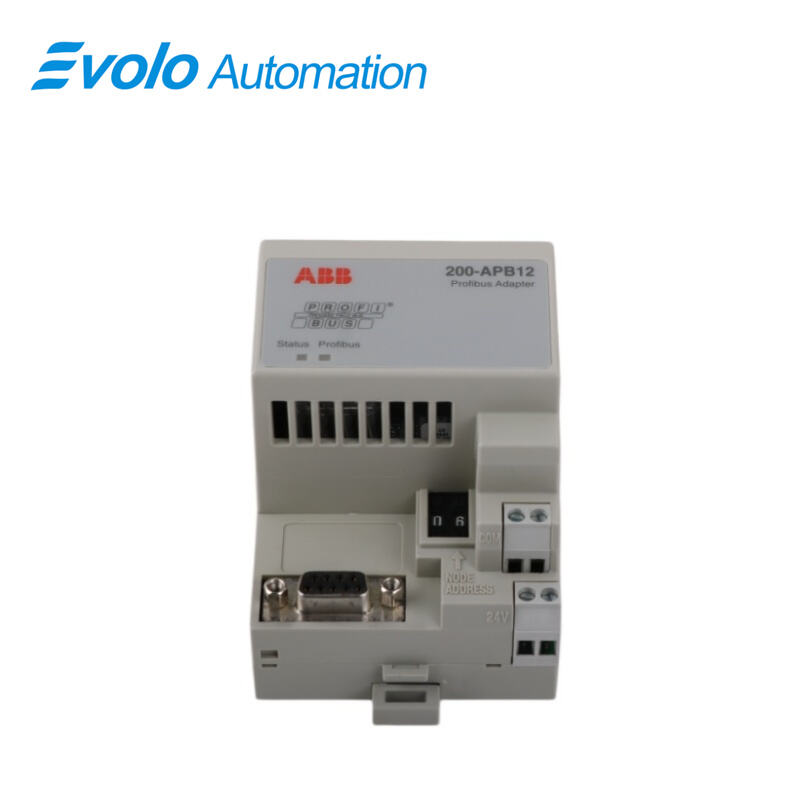

ΠΡΟΣΘΕΤΗ ΠΑΝΕΛ

1 Κόκκινο/Πράσινο LED, δείκτης κατάστασης προσαρμογέα

2 Κόκκινο/Πράσινο LED, δείκτης σύνδεσης επικοινωνίας PROFIBUS

3 Θηλυκή 9-ακροδέκτη σύνδεση D-τύπου για δίκτυο PROFIBUS-DP

4 Δείκτης διεύθυνσης κόμβου

5 Ακροδέκτες σύνδεσης +24 V DC

6 Ακροδέκτες σύνδεσης 0 V DC

7 Συνδέτης σειριακού διαύλου I/O

8 Πλήκτρα πίεσης για ρύθμιση διεύθυνσης κόμβου

ΣΥΝΙΣΤΕΣ ΚΑΤΑΝΟΜΗΣ

Πρόληψη δόνησης: Το μοντέλο S200 είναι ενσωματώσιμο. Σε εργοστάσια με υψηλά επίπεδα δόνησης, βεβαιωθείτε ότι οι κλιπς οδηγού ράγας είναι στερεωμένοι ασφαλώς.

GSD Backup: Οι τεχνικοί του εργοστασίου πρέπει να διατηρούν το αρχείο ρύθμισης GSD του μοντέλου για γρήγορη επαναχαρτογράφηση κατά την αντικατάσταση υλικού με διαφορετικές εκδόσεις.

Συχνές Ερωτήσεις

Ε: Υποστηρίζει το 200-APB12 200APB12 υποστήριξη προσαρμογέα για PROFIBUS DP-V1;
Α: Ο 200-APB12 200APB12 υποστηρίζει κυρίως την τυποποιημένη επικοινωνία PROFIBUS DP-V0 για κυκλική ανταλλαγή δεδομένων, η οποία είναι επαρκής για τις περισσότερες βιομηχανικές εφαρμογές εισόδου/εξόδου (I/O) ανάγνωσης/εγγραφής.

Ε: Ποια είναι η μέγιστη απόσταση επικοινωνίας του 200-APB12 200APB12 ?
Απάντηση: Για το 200-APB12 200APB12 , η μέγιστη απόσταση επικοινωνίας εξαρτάται από τον ρυθμό μετάδοσης (baud rate). Μπορεί να φτάσει έως 1000 μέτρα σε ρυθμό 187,5 kbps, ενώ σε ρυθμό 12 Mbps συνιστάται να μην υπερβαίνει τα 100 μέτρα, χρησιμοποιώντας ειδικό προστατευμένο καλώδιο PROFIBUS με μωβ χρώμα.

Ε: Χρειάζεται επαναπρογραμματισμός μετά την αντικατάσταση του 200-APB12 200APB12 ;
Α: Εάν η διεύθυνση υλικού (ρυθμίσεις DIP switch) του 200-APB12 200APB12 ταιριάζει με την αρχική συσκευή και η έκδοση του αρχείου GSD είναι συμβατή, η αντικατάσταση είναι συνήθως «plug-and-play», χωρίς να απαιτείται τροποποίηση της λογικής PLC.

Ε: Υποστηρίζει το 200-APB12 200APB12 προσαρμογέα περιλαμβάνει αντίσταση τερματισμού;
Α: Ο 200-APB12 200APB12 δεν περιλαμβάνει από μόνο του εσωτερική αντίσταση τερματισμού. Εάν είναι ο τελευταίος κόμβος στη γραμμή PROFIBUS, η αντίσταση τερματισμού πρέπει να ρυθμιστεί χειροκίνητα σε «ON» στον συνδέτη PROFIBUS.

Ε: Γιατί το σύστημα εμφανίζει «Σφάλμα I/O» στην 200-APB12 200APB12 ?
Απάντηση: Για το 200-APB12 200APB12 , αυτό το σφάλμα μπορεί να προκύψει εάν ο συνολικός αριθμός των συνδεδεμένων module I/O υπερβαίνει τα 8, ή εάν ένα ή περισσότερα module δεν λαμβάνουν επαρκή τροφοδοσία από το σύστημα.
