২০০-এপিবি১২ ২০০এপিবি১২ প্রোফিবাস ডিপি অ্যাডাপ্টার

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	200-APB12 200APB12
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

দ্য 200-APB12 200APB12 অ্যাডাপ্টারটি প্রোফিবাস নেটওয়ার্কে ডিপি মাস্টার কন্ট্রোলারের সাথে স্লেভ ডিভাইস হিসেবে কাজ করে এবং কন্ট্রোলার ও আই/ও ইউনিটগুলির মধ্যে ডেটা স্থানান্তর করে। প্রোফিবাস-ডিপি ইনস্টলেশন সম্পর্কিত তথ্যের জন্য দেখুন “প্রোফিবাস-ডিপি/এফএমএস ইনস্টলেশন গাইডলাইনস” (এবিবি অটোমেশন প্রোডাক্টস থেকে পাওয়া যায়)। বিদ্যুৎ সরবরাহ ২৪ ভোল্ট ডিসি থেকে নেওয়া হয়। অ্যাডাপ্টারের অবস্থা ফ্রন্ট প্যানেলের এলইডিগুলি দ্বারা নির্দেশিত হয়। এই ইউনিটটি সিরিয়াল আই/ও বাসের মাধ্যমে অভ্যন্তরীণ কারেন্ট সহ আই/ও ইউনিটগুলিকেও সমর্থন করে।

প্রয়োগ

গাড়ি অ্যাসেম্বলি প্লান্ট: বড় পেইন্টিং বা চূড়ান্ত অ্যাসেম্বলি লাইনে, প্রতিটি ওয়ার্কস্টেশন থেকে সেন্সর সংকেতগুলি প্রোফিবাসের মাধ্যমে প্রধান পিএলসি-তে প্রেরণ করা হয়।

বর্জ্য জল পরিশোধন কেন্দ্র: কেন্দ্রীয় নিয়ন্ত্রণ নেটওয়ার্কে গাছের বিভিন্ন স্থানে ছড়িয়ে থাকা পাম্প স্টেশন এবং স্তর মনিটরিং পয়েন্টগুলি এই মডিউলের মাধ্যমে সংযুক্ত থাকে।

কাগজ কল / রাসায়নিক ফাইবার কল: দীর্ঘ-দূরত্বের উৎপাদন লাইনে, এই মডিউলটি বিক্ষিপ্ত তাপমাত্রা, চাপ এবং সীমা সংকেতগুলি সংগ্রহ করতে ব্যবহৃত হয়।

খাদ্য প্যাকেজিং কল: মাল্টি-হেড স্কেল বা প্যাকেজিং মেশিনের নিয়ন্ত্রণ ক্যাবিনেটে একীভূত করা হয়, যা মডুলার I/O সম্প্রসারণ সক্ষম করে।

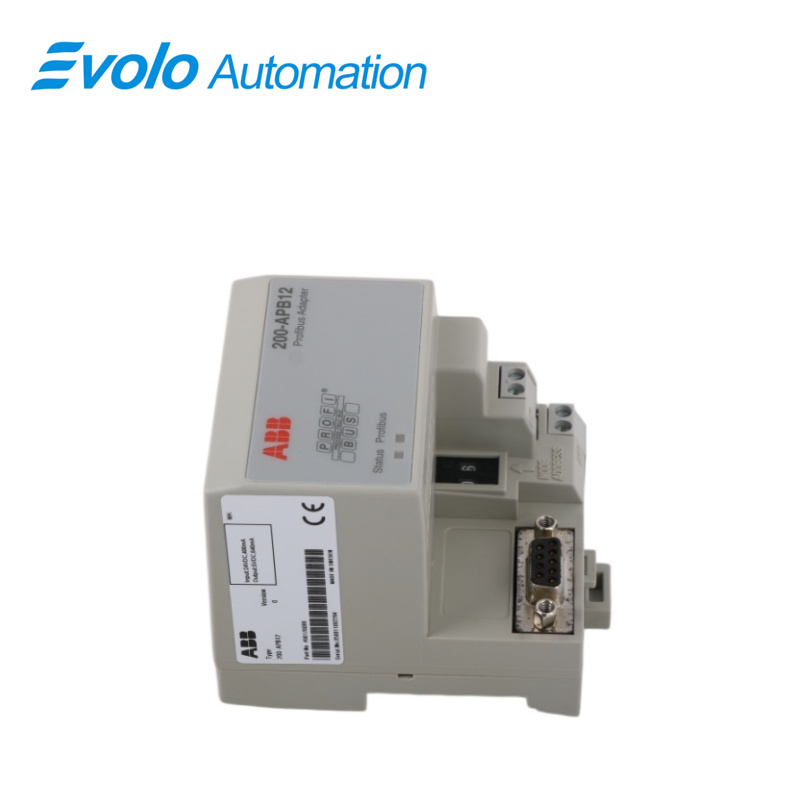

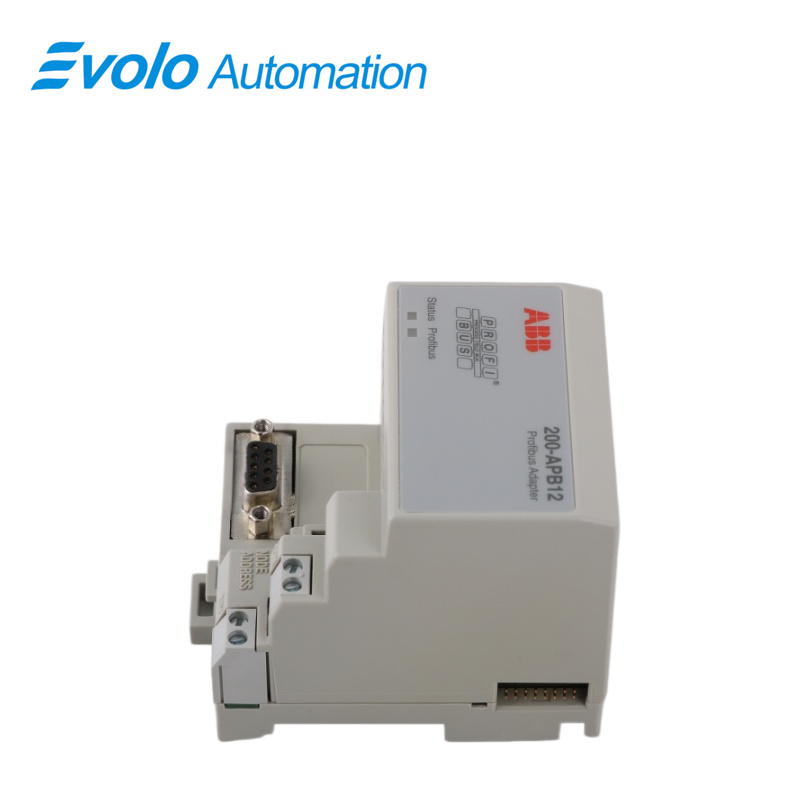

সামনের প্যানেল

১টি লাল/সবুজ LED, অ্যাডাপ্টার অবস্থা নির্দেশক

২টি লাল/সবুজ LED, PROFIBUS যোগাযোগ লিঙ্ক নির্দেশক

৩টি PROFIBUS-DP নেটওয়ার্ক ৯-পিন D-টাইপ ফিমেল কানেক্টর

৪টি নোড ঠিকানা নির্দেশক

৫টি +২৪ V DC সংযোগ টার্মিনাল

৬টি ০ V DC সংযোগ টার্মিনাল

৭টি সিরিয়াল I/O বাস কানেক্টর

৮টি নোড ঠিকানা সেটিংয়ের জন্য পুশ-বাটন সুইচ

রক্ষণাবেক্ষণ পরামর্শ

কম্পন রোধ করুন: S200 মডিউলটি প্লাগ-ইনযোগ্য। উচ্চ কম্পনের পরিবেশে কারখানাগুলিতে, গাইড রেল ক্লিপগুলি সুদৃঢ়ভাবে আটকানো হয়েছে কিনা তা নিশ্চিত করুন।

GSD ব্যাকআপ: কারখানার প্রযুক্তিবিদরা হার্ডওয়্যার প্রতিস্থাপনের সময় বিভিন্ন সংস্করণের সাথে দ্রুত পুনরায় ম্যাপিং করার জন্য মডিউলের GSD কনফিগারেশন ফাইলটি সংরক্ষণ করবেন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এই 200-APB12 200APB12 অ্যাডাপ্টারটি PROFIBUS DP-V1 সমর্থন করে?
A: The 200-APB12 200APB12 এটি মূলত চক্রীয় ডেটা আদান-প্রদানের জন্য স্ট্যান্ডার্ড PROFIBUS DP-V0 যোগাযোগ সমর্থন করে, যা অধিকাংশ শিল্প আই/ও পঠন/লেখন অ্যাপ্লিকেশনের জন্য যথেষ্ট।

প্রশ্ন: 200-APB12 200APB12 ?
উত্তর: 200-APB12 200APB12 এর সর্বোচ্চ যোগাযোগ দূরত্ব বাউড রেটের উপর নির্ভর করে। ১৮৭.৫ kbps-এ এটি সর্বোচ্চ ১০০০ মিটার পর্যন্ত পৌঁছাতে পারে, অন্যদিকে ১২ Mbps-এ এটি ১০০ মিটারের বেশি না হওয়ার পরামর্শ দেওয়া হয়, এবং একটি বিশেষ বেগুনি-শিল্ডেড PROFIBUS কেবল ব্যবহার করতে হবে।

প্রশ্ন: আমার 200-APB12 200APB12 মডিউলটি কেন চিহ্নিত করতে পারছে না?
এর হার্ডওয়্যার অ্যাড্রেস (DIP সুইচ সেটিংস) মূল ডিভাইসের সাথে মিলে যায় এবং GSD ফাইলের সংস্করণ সামঞ্জস্যপূর্ণ হয়, তবে 200-APB12 200APB12 প্রতিস্থাপনটি সাধারণত “প্লাগ-অ্যান্ড-প্লে” হয়, যার জন্য PLC লজিক পরিবর্তনের প্রয়োজন হয় না।

প্রশ্ন: এই 200-APB12 200APB12 অ্যাডাপ্টারটিতে একটি শেষকারী রেজিস্টর অন্তর্ভুক্ত করা হয়েছে?
A: The 200-APB12 200APB12 এটি নিজেই অভ্যন্তরীণ শেষকারী রেজিস্টর অন্তর্ভুক্ত করে না। যদি এটি PROFIBUS লাইনের শেষ নোড হয়, তবে PROFIBUS কানেক্টরে শেষকারী রেজিস্টরটি ম্যানুয়ালি "চালু" অবস্থায় সেট করতে হবে।

প্রশ্ন: সিস্টেমটি "I/O ত্রুটি" কেন প্রদর্শন করে? 200-APB12 200APB12 ?
উত্তর: 200-APB12 200APB12 এই ত্রুটি ঘটতে পারে যদি সংযুক্ত I/O মডিউলগুলির মোট সংখ্যা ৮ ছাড়িয়ে যায়, অথবা যদি এক বা একাধিক মডিউল সিস্টেম থেকে যথেষ্ট বিদ্যুৎ গ্রহণ করতে না পারে।
