Ψηφιακό Μόντουλ Εισόδου IMDSI14 Bailey Infi 90

Επισκόπηση

Τόπος Προέλευσης:	Σουηδία
Επωνυμία:	ΑΒΒ
Αριθμός Μοντέλου:	IMDSI14
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

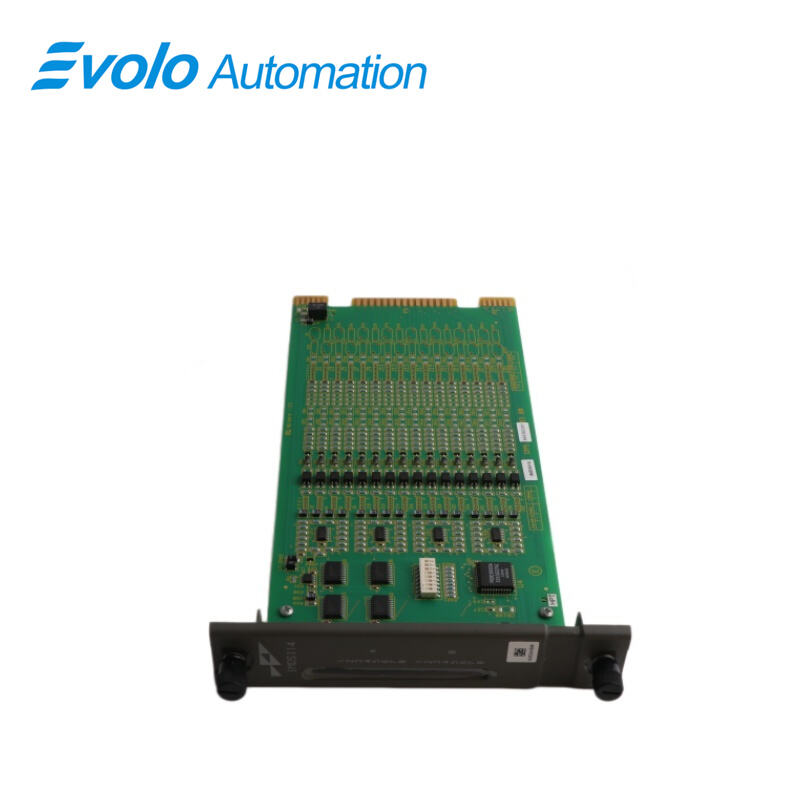

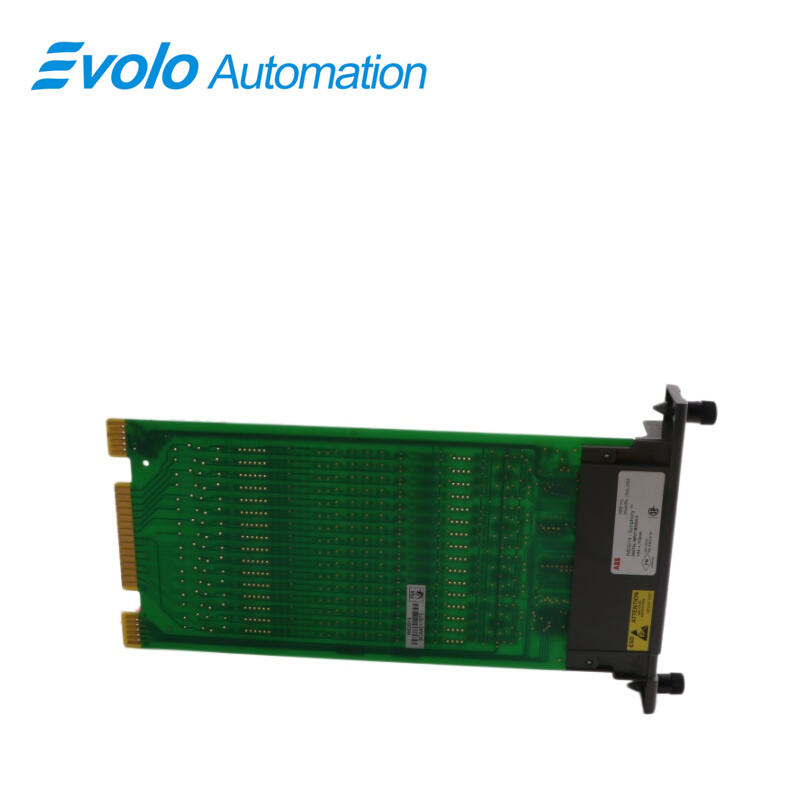

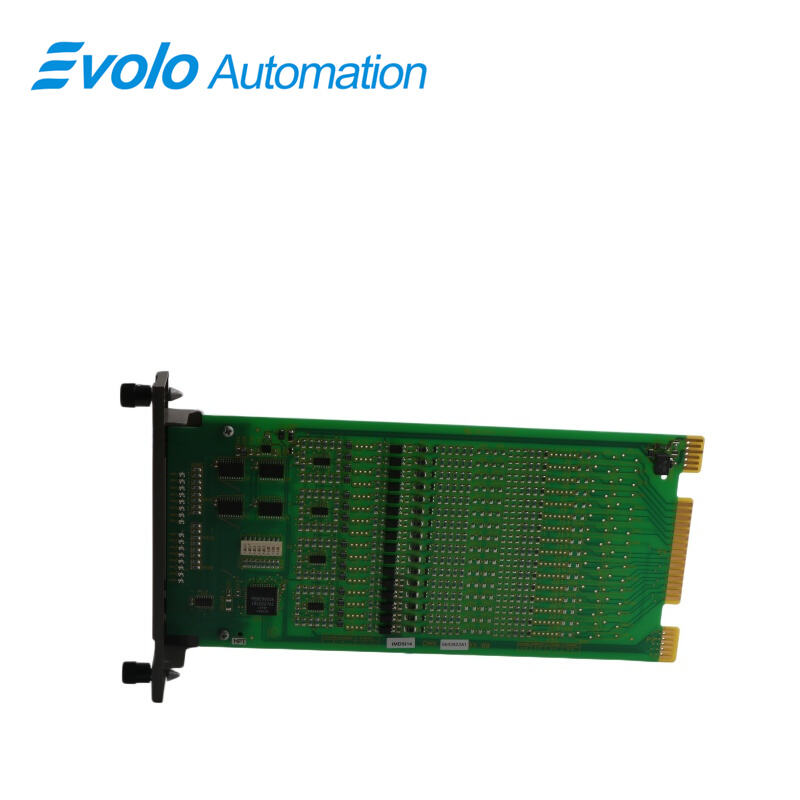

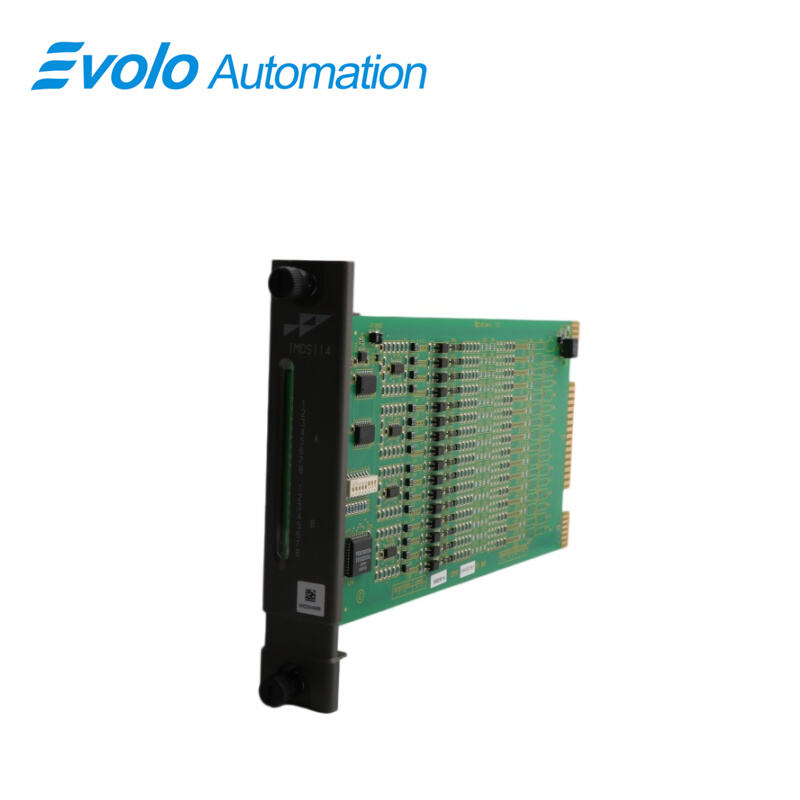

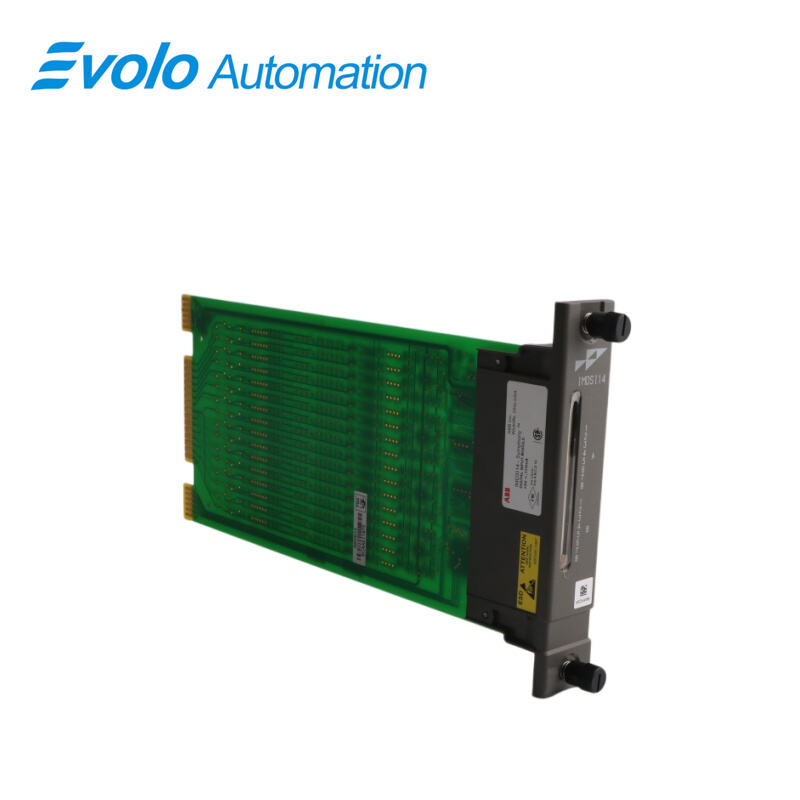

Το ψηφιακό εισερχόμενο μοντέλο IMDSI14 αποτελείται από ένα μοναδικό τυπωμένο κύκλωμα (PCB) που καταλαμβάνει μία υποδοχή σε μονάδα τοποθέτησης μονάδων (MMU). Παρακολουθεί δύο ξεχωριστές ομάδες από οκτώ ψηφιακές εισόδους. Δώδεκα είσοδοι είναι ηλεκτρικά απομονωμένες μεταξύ τους· οι υπόλοιπες δύο ζεύγη μοιράζονται κοινές θετικές γραμμές εισόδου. Δύο ενσωματωμένες βίδες στην εμπρόσθια πλάκα της μονάδας την ασφαλίζουν στην MMU. Δεκαέξι LED ενδείξεις κατάστασης στην εμπρόσθια πλάκα (ομάδα Α και ομάδα Β) εμφανίζουν την κατάσταση των εισόδων και διευκολύνουν τον έλεγχο και τη διάγνωση του συστήματος. Η ψηφιακή εισερχόμενη μονάδα διαθέτει τρεις συνδέσμους ακραίου καρτών (card edge connectors) για εξωτερικά σήματα και τροφοδοσία (P1, P2 και P3). Ο σύνδεσμος P1 συνδέεται με την κοινή γείωση (ground) και την τάση +5 VDC. Ο σύνδεσμος P2 συνδέει τη μονάδα με το λεωφορείο επέκτασης εισόδων/εξόδων (I/O expander bus) για επικοινωνία με μια μονάδα ελέγχου. Ο σύνδεσμος P3 εισάγει τα ψηφιακά σήματα μέσω καλωδίου που συνδέεται με μονάδα απόληξης (TU) ή μονάδα απόληξης (TM). Οι ακροδέκτες (φυσικά σημεία σύνδεσης) για την εγκατάσταση καλωδίων πεδίου βρίσκονται στην TU/TM.

Εφαρμογές

Βιομηχανική αυτοματοποίηση: χρησιμοποιείται για τον έλεγχο και την παρακολούθηση γραμμών παραγωγής, ρομπότ, αισθητήρων και ενεργοποιητών.

Έλεγχος διαδικασιών: χρησιμοποιείται σε βιομηχανίες όπως η χημική, η φαρμακευτική, η τροφίμων και ποτών.

Συστήματα ασφαλείας: χρησιμοποιούνται για μηχανικά προστατευτικά μέσα, πόρτες ασφαλείας και συστήματα έκτακτης ανάγκης.

Άλλος βιομηχανικός εξοπλισμός: όπως μηχανήματα κατασκευής χαρτιού, γραμμές παραγωγής τσιμέντου, εξοπλισμός ορυχείων, κ.λπ.

Χαρακτηριστικό

Υψηλή αξιοπιστία: Το μοντέλο κατασκευάζεται με εξαρτήματα υψηλής ποιότητας και μπορεί να λειτουργεί σταθερά σε απαιτητικά βιομηχανικά περιβάλλοντα.

Πολυλειτουργικότητα: Υποστηρίζει πολλαπλούς τύπους σημάτων (όπως TTL, sink και source) και διαθέτει λειτουργίες προστασίας έναντι υπερέντασης, υπερρεύματος και υποτάσεως.

Εύκολη ενσωμάτωση: Η μοντουλαρή σχεδίαση είναι συμπαγής και υποστηρίζει τοποθέτηση σε DIN rail, κάνοντας εύκολη την ενσωμάτωση με υφιστάμενα συστήματα.

Γρήγορη απόκριση: Ο τυπικός χρόνος απόκρισης είναι 10 ms, διασφαλίζοντας τη μετάδοση δεδομένων σε πραγματικό χρόνο.

ΕΠΙΣΚΕΥΗ/ΑΝΤΙΚΑΤΑΣΤΑΣΗ

Εάν διαπιστώσετε ότι το DSI είναι ελαττωματικό, αντικαταστήστε το με ένα καινούργιο.

ΜΗΝ προσπαθήσετε να επισκευάσετε το μόντουλ· η αντικατάσταση εξαρτημάτων μπορεί να επηρεάσει την απόδοση του μόντουλ. Μπορείτε να αφαιρέσετε το μόντουλ ενώ το σύστημα είναι ενεργοποιημένο. Για να αντικαταστήσετε ένα μόντουλ:

1. Πιέστε και περιστρέψτε κατά μισή στροφή τις δύο βίδες στερέωσης στο εμπρόσθιο πάνελ, ώστε να απασφαλιστεί το μοντέλο. Το μοντέλο απασφαλίζεται όταν οι εγκοπές στις βίδες είναι κατακόρυφες και το ανοιχτό άκρο των εγκοπών κοιτάζει προς τα έξω, μακριά από το μοντέλο.

2. Ολισθήστε προσεκτικά το μοντέλο έξω από την MMU.

3. Ρυθμίστε τις επιλογές διακόπτη και των βραχυκυκλωτών (jumpers) στο αντικαταστατικό μόντουλ. Ανατρέξτε στην ενότητα «Διακόπτης Επιλογής Διεύθυνσης (S1)» και «Ρυθμίσεις Βραχυκυκλωτών Ψηφιακής Εισόδου» στο Κεφάλαιο 3. Βεβαιωθείτε ότι οι ρυθμίσεις αυτές είναι ίδιες με εκείνες του αρχικού μόντουλ.

4. Στην ίδια θέση υποδοχής με το αρχικό μόντουλ, ευθυγραμμίστε το αντικαταστατικό μόντουλ με τους οδηγούς στην MMU· ολισθήστε το προσεκτικά μέχρι το εμπρόσθιο πάνελ να είναι επίπεδο με το πάνω και το κάτω μέρος του πλαισίου της MMU και το μόντουλ να είναι πλήρως τοποθετημένο στο καλώδιο προς τη συσκευή τερματισμού.

5. Πιέστε και περιστρέψτε τις δύο συγκρατούμενες βίδες στην εμπρόσθια πλάκα του μοντέλου κατά μισή στροφή προς τη θέση ασφάλισης. Η ασφάλιση έχει επιτευχθεί όταν οι εγκοπές στις βίδες είναι κατακόρυφες και τα ανοιχτά άκρα τους κοιτάζουν προς το κέντρο του μοντέλου.

6. Επιστροφή στην κανονική λειτουργία.

Συχνές Ερωτήσεις

Ε: Τι είναι το IMDSI14;

Α: Είναι ένα ψηφιακό μοντέλο εισόδου Bailey Infi 90.

Ε: Ποιος είναι ο χρόνος παράδοσης του IMDSI14;

Α: Γενικά, 1–3 ημέρες μετά τη λήψη της πληρωμής σας. Ο ακριβής χρόνος παράδοσης εξαρτάται από τον τύπο και την ποσότητα της παραγγελίας.

Ε: Πόσο διαρκεί η περίοδος εγγύησης για το IMDSI14;

Α: Προσφέρουμε τυπική εγγύηση ενός έτους για όλα τα καινούργια και γνήσια προϊόντα.

Ε: Προσφέρετε κάποιες εκπτώσεις;

Α: Ναι! Για εκπτώσεις στο IMDSI14, παρακαλούμε επικοινωνήστε με τον John για την καλύτερη προσφορά.
