IMDSI14 Bailey Infi 90 Digitální vstupní modul, čínský výrobce IMDSI14 Bailey Infi 90 Digitálního vstupního modulu, dodavatelé, továrna

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	IMDSI14
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Model	IMDSI14
Popis	Digitální vstupní modul, Bailey Infi 90
Rozměr	3,5 × 31 × 17,6 cm
Hmotnost	0.2 KG
Vstupní body	16 bodů
Vstupní napětí	48 V DC
Vstupní proud	4,7 mA
Napětí zapnutí (minimální)	20,1 VDC
Napětí vypnutí (maximální)	29 VDC
Doba odezvy na stejnosměrný signál (filtrace proti chvění)	17 ms (pevná)
Provozní teplota	0 °C až 70 °C (32 °F až 158 °F)
Relativní vlhkost	5 % až 95 % do 55 °C; 5 % až 45 % při 70 °C (bez kondenzace)
Stupeň znečištění	1 (bez kondenzace)
Atmosférický tlak	Úroveň moře až do 3 km (1,86 míle)
Kvalita ovzduší	Nekorozivní (podle ISA S71.04, třída LA, LB, LC – úroveň 1)
Elektrostatická výbojová odolnost (IEC 1000-4-2, EN 61000-4-2)	Kontakt: ±6 kV; Vzduch: ±8 kV
Elektromagnetická imunita	Nemodulované RMS: 10 V/m; Amplitudově modulované s hloubkou modulace 80 % (1 kHz); Zdrojová impedance: 150 Ω

Popis

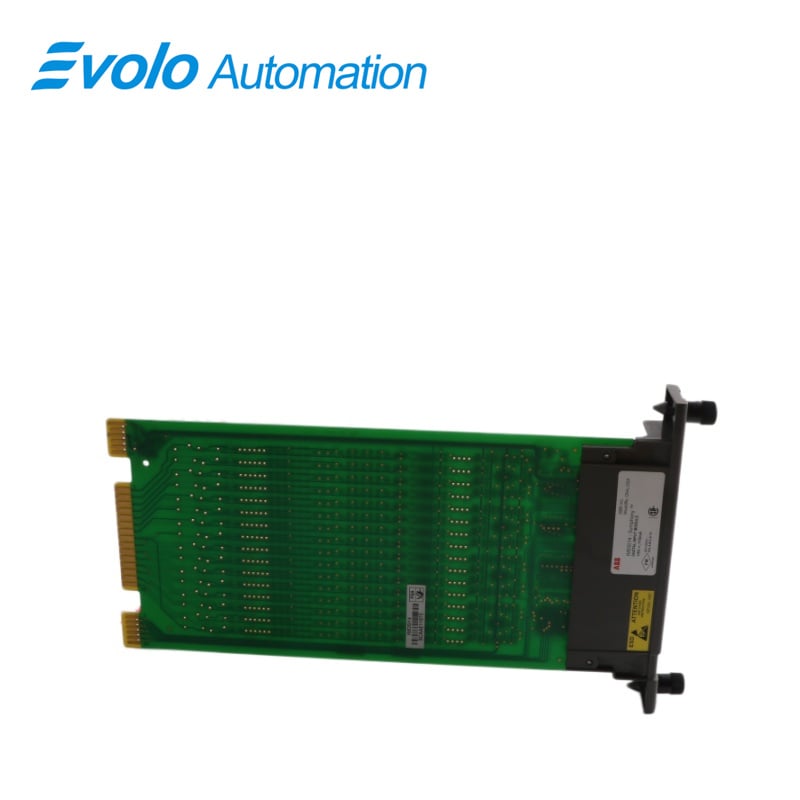

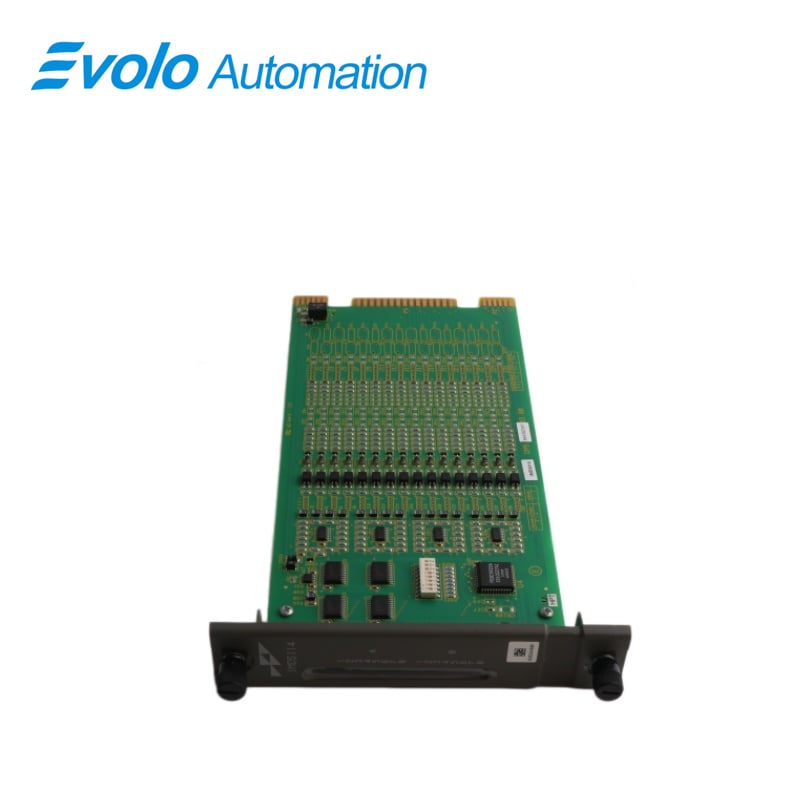

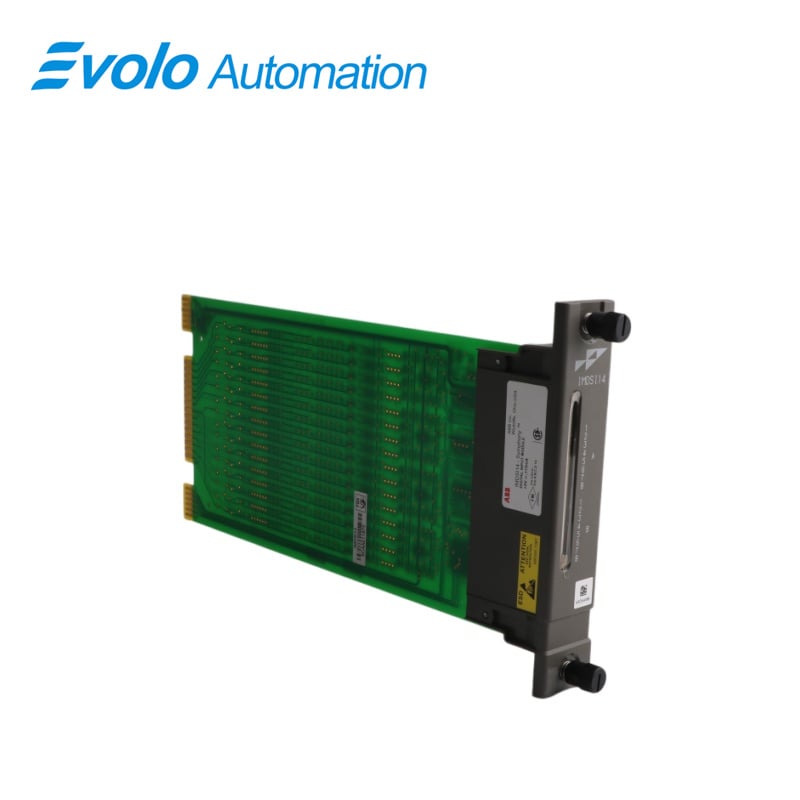

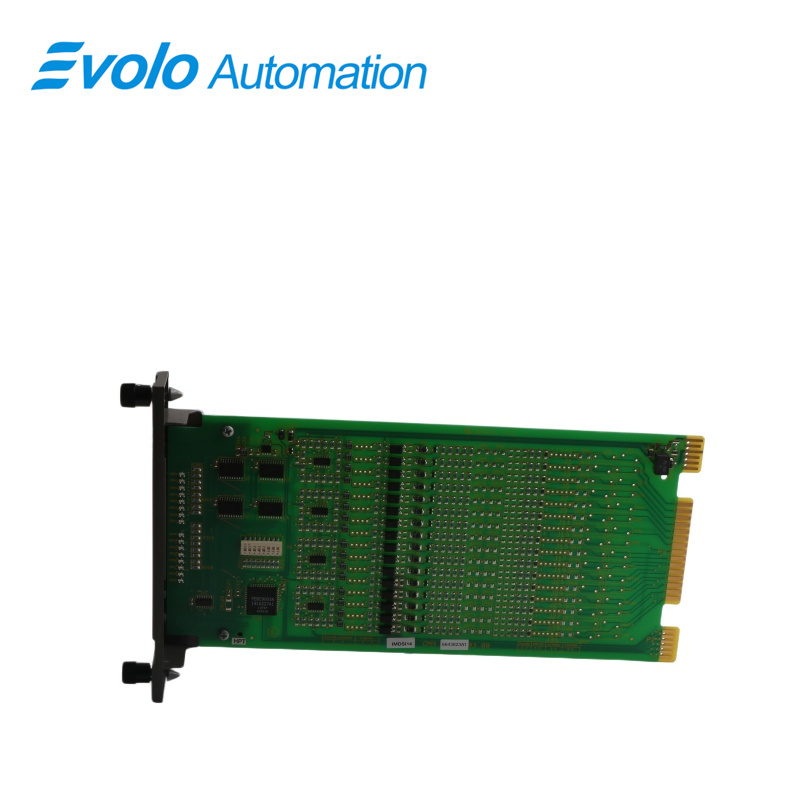

Digitální vstupní modul IMDSI14 se skládá z jediné tištěné spojové desky, která zabírá jeden slot v jednotce pro upevnění modulů (MMU). Sleduje dvě samostatné skupiny po osmi digitálních vstupech. Dvanáct vstupů je vzájemně galvanicky odděleno; zbývající dvě dvojice sdílejí společné kladné vstupní vodiče. Modul je na čelní straně upevněn ke MMU dvěma závrtovými šrouby. Šestnáct LED indikátorů stavu na předním panelu (skupina A a skupina B) zobrazuje stav vstupů a usnadňuje testování a diagnostiku systému. Digitální vstupní modul má tři konektory typu card edge pro externí signály a napájení (P1, P2 a P3). P1 je připojen ke společnému uzlu (zem) a k napájecímu napětí +5 VDC. P2 připojuje modul k rozšiřující sběrnici vstupů/výstupů (I/O expander bus) pro komunikaci s řídicím modulem. P3 přivádí digitální signály pomocí kabelu připojeného k ukončovací jednotce (TU) nebo ukončovacímu modulu (TM). Terminálové bloky (fyzické připojovací body) pro polní zapojení jsou umístěny na TU/TM.

Použití

Průmyslová automatizace: používá se pro řízení a dohled výrobních linek, robotů, senzorů a akčních členů.

Řízení procesů: používá se v průmyslových odvětvích, jako jsou chemický, farmaceutický a potravinářský průmysl.

Bezpečnostní systémy: používají se pro mechanické ochrany, bezpečnostní dveře a systémy nouzového zastavení.

Další průmyslová zařízení: například stroje na výrobu papíru, výrobní linky pro výrobu cementu, těžební zařízení atd.

Funkce

Vysoká spolehlivost: Modul je vyroben z komponent vysoce kvalitních materiálů a může stabilně fungovat v náročných průmyslových prostředích.

Víceúčelovost: podporuje více typů signálů (např. TTL, sink a source) a disponuje funkcemi ochrany proti přetížení, přepětí a podpětí.

Snadná integrace: modulární konstrukce je kompaktní a podporuje montáž na DIN lištu, což usnadňuje integraci do stávajících systémů.

Rychlá odezva: typická doba odezvy je 10 ms, což zajišťuje přenos dat v reálném čase.

OPRAVA/VÝMĚNA

Pokud zjistíte, že je DSI poškozený, nahraďte jej novým.

NEPOKOUŠEJTE se modul opravovat; výměna součástí může ovlivnit výkon modulu. Modul lze odebrat i za přítomnosti napájení systému. Postup při výměně modulu:

1. Stiskněte a otočte dvě upevňovací šrouby na předním panelu o půl otáčky, abyste modul odpojili. Modul je odpojen, pokud jsou drážky na šroubech ve svislé poloze a jejich otevřené konce směřují od modulu.

2. Pomalu a opatrně vytažte modul z MMU.

3. Nastavte přepínače a propojky náhradního modulu. Viz část „Přepínač výběru adresy (S1)“ a „Nastavení propojek digitálního vstupu“ v kapitole 3. Ujistěte se, že tato nastavení odpovídají původnímu modulu.

4. Vložte náhradní modul do stejného slotu jako původní modul, zarovnejte ho s vodítky v MMU a pomalu jej vsuňte dovnitř, dokud nebude přední panel rovnoběžný s horním a spodním okrajem rámu MMU a modul nebude plně zasazen do kabelu vedoucího ke koncovému zařízení.

5. Stiskněte a otočte dvě upevněné závrtky na čelní desce modulu o půl otáčky do zajištěné polohy. Modul je zajištěn, když jsou drážky na závrtkách ve svislé poloze a jejich otevřené konce směřují ke středu modulu.

6. Vraťte se do normálního provozu.
