Siemens SCALANCE X101-1LD Unmanaged Industrial Ethernet Media Converter 6GK5101-1BC00-2AA3
Hersteller: Siemens
Zustand: Originalverpackt
Lieferzeit: Sofort lieferbar
Herkunft: Deutschland
Garantie: 12 Monate
E-Mail: [email protected]
whatsApp: +86-18150117685
- Übersicht
- PRODUKTOVERSICHT
- Hauptfunktionen
- Offizielle Spezifikationen
- Häufig gestellte Fragen
- Kompatibilität und Bestellhinweise
- Meistverkaufte Modelle
- Empfohlene Produkte
Übersicht
Siemens • SCALANCE X-100
6GK5101-1BC00-2AA3 SCALANCE X101-1LD Unmanaged Industrial Ethernet Media Converter
Der SCALANCE X101-1LD ist ein unmanaged Industrial-Ethernet-Medienkonverter mit einem RJ45-Anschluss, einem 100-Mbit/s-Einmoden-ST/BFOC-Lichtwellenleiteranschluss, redundanter 24-V-DC-Stromversorgung und Störmeldung.
Auf einen Blick
| Marke | Siemens |
|---|---|
| Modell | 6GK5101-1BC00-2AA3 |
| Produkttyp | Unmanaged Kupfer-zu-Einmoden-Glasfaser-Medienkonverter |
| Kernfunktion | Wandelt eine 10/100-Mbit/s-RJ45-Industriethernet-Verbindung in eine 100-Mbit/s-Einmoden-Lichtwellenleiter-Verbindung um |
| Anwendung oder kompatible Serie | PROFINET-konforme Maschinennetze, die langstreckige Einmodenfaser mit ST/BFOC-Anschluss erfordern |
Exakte Identifizierung
Überprüfen Sie zeichenweise die Übereinstimmung mit 6GK5101-1BC00-2AA3 und bestätigen Sie die vollständige Bezeichnung des nicht verwalteten industriellen Ethernet-Medienkonverters SCALANCE X101-1LD.

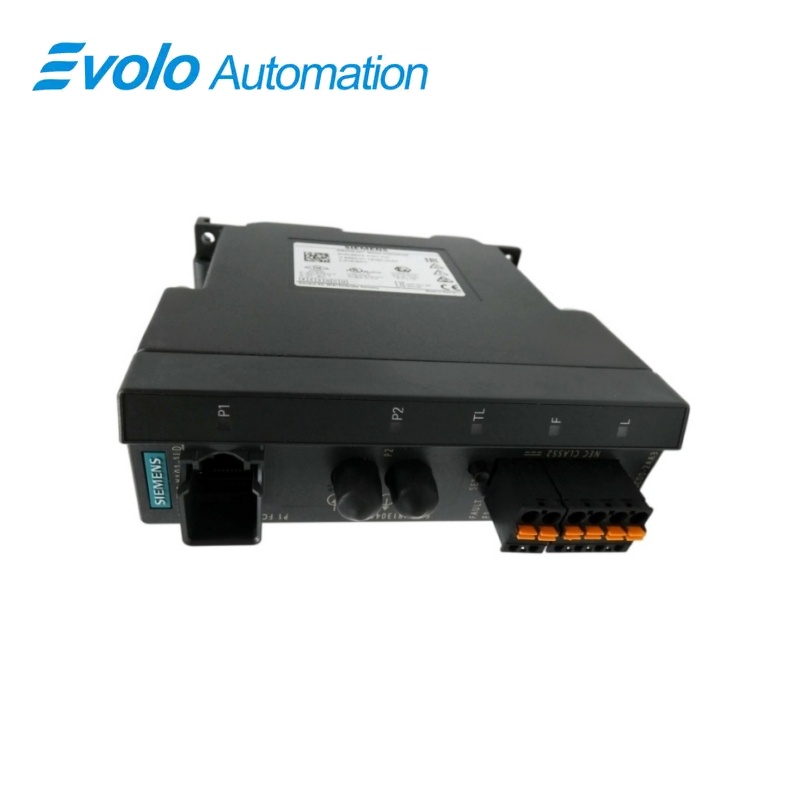

Schnittstellenanordnung
Bestätigen Sie vor dem Verdrahten des Ersatzteils die installierte Stromversorgung, die Anschlüsse, die Feldanschlüsse und die erforderlichen Zubehörteile.
Konfigurationsprüfung
Bewahren Sie das genehmigte Engineering-Projekt, die Netzwerkparameter und die von dem installierten System verwendeten Anwendungsdaten auf.

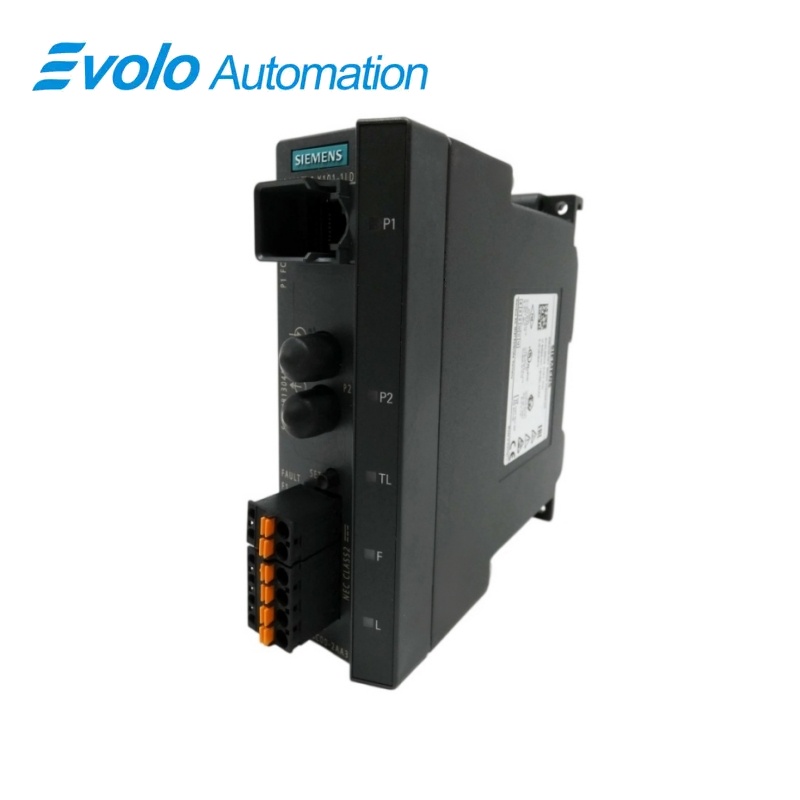

PRODUKTOVERSICHT
Der SCALANCE X101-1LD ist ein unmanaged Industrial-Ethernet-Medienkonverter mit einem RJ45-Anschluss, einem 100-Mbit/s-Einmoden-ST/BFOC-Lichtwellenleiteranschluss, redundanter 24-V-DC-Stromversorgung und Störmeldung.
Ein RJ45-Anschluss verbindet sich mit einer langstreckigen Einmoden-Lichtwellenleiter-Schnittstelle. Getrennte Stromversorgungseingänge ermöglichen redundante 24-V-DC-Betrieb mit Eingangssicherung. LED-Anzeige und ein Signalkontakt liefern unmittelbare Statusinformationen an der Maschine.
Hauptfunktionen
Kupfer-zu-Glasfaser-Umsetzung
Ein RJ45-Anschluss verbindet sich mit einer langstreckigen Einmoden-Lichtwellenleiter-Schnittstelle.
Redundante Industriestromversorgung
Getrennte Stromversorgungseingänge ermöglichen redundante 24-V-DC-Betrieb mit Eingangssicherung.
Lokale Fehlerdiagnose
LED-Anzeige und ein Signalisierungskontakt liefern unmittelbare Statusinformationen an der Maschine.
Offizielle Spezifikationen
| Produkttyp | SCALANCE X101-1LD |
|---|---|
| Übertragungsquote | 100 Mbit/s |
| Kupfer-Netzwerkanschlüsse | 1 x RJ45, 10/100 Mbit/s |
| Optische Anschlüsse | 1 × ST/BFOC, 100 Mbit/s Einmodus |
| Maximale optische Reichweite | 0 bis 26 km |
| Mindestleistung des Senders | −5 dB bezogen auf 1 mW |
| Mindestempfindlichkeit des Empfängers | −35 dB bezogen auf 1 mW |
| Nennversorgungsspannung | 24 V Gleichstrom |
| Zulässiger Versorgungsbereich | 18 bis 32 V Gleichstrom |
| Maximaler Stromverbrauch | 0,12 A |
| Leistungsverlust bei 24 V | 3 W |
| Schaltkontakt-Nennleistung | 24 V DC, maximal 0,1 A |
| Betriebstemperatur | -10 bis 60 °C |
| Maximale relative Luftfeuchtigkeit | 95 % bei 25 °C, nicht kondensierend |
| Schutzgrad | IP30 |
| Abmessungen | 40 × 125 × 124 mm |
| LEERGEWICHT | 0,55 kg |
| Montagemöglichkeiten | 35-mm-DIN-Schiene, S7-300-Schiene oder Wandmontage |
Häufig gestellte Fragen
Welche Lichtwellenleiter-Schnittstelle ist bei 6GK5101-1BC00-2AA3 verbaut?
Verwenden Sie den Singlemode-100-Mbit/s-ST/BFOC-Lichtwellenleiteranschluss mit einem Link-Budget, das für die installierte Strecke geeignet ist.
Kann 6GK5101-1BC00-2AA3 redundante Stromversorgung akzeptieren?
Ja; schließen Sie die separaten 24-V-DC-Stromversorgungseingänge innerhalb des zulässigen Bereichs von 18 bis 32 V an.
Welche Kupferverbindung ist bei 6GK5101-1BC00-2AA3 verfügbar?
Der Konverter bietet einen 10/100-Mbit/s-RJ45-Anschluss für das elektrische Netzwerksegment.
Wie weit kann die optische Verbindung vom 6GK5101-1BC00-2AA3 reichen?
Die angegebene maximale Entfernung beträgt 26 km; das tatsächliche Design muss jedoch das Dämpfungs-Budget der Faser und der Steckverbinder erfüllen.
Erfordert der 6GK5101-1BC00-2AA3 eine Netzwerkkonfiguration?
Nein; das Gerät ist unmanaged, doch Geschwindigkeit der Verbindung, Verkabelung, Fehlerkontakt und Topologie müssen dennoch überprüft werden.
Wo kann der 6GK5101-1BC00-2AA3 montiert werden?
Installieren Sie das Gerät auf einer 35-mm-DIN-Schiene, einer S7-300-Schiene oder an der Wand unter Einhaltung der erforderlichen Lüftung und des IP30-Gehäuseschutzes.
Was ist nach der Installation des 6GK5101-1BC00-2AA3 zu prüfen?
Überprüfen Sie beide Stromversorgungen, die LEDs für Kupfer- und optische Verbindungen, die Dämpfungsmarge, den Fehlerkontakt sowie den End-to-End-Datenverkehr.
Kompatibilität und Bestellhinweise
Kompatibilitäts-Checkliste
- Verwenden Sie Singlemode-Faser und ST/BFOC-Steckverbinder mit einem gültigen Link-Budget.
- Geben Sie einen Gehäuteschutz entsprechend der Schutzart IP30 an.
- Überprüfen Sie sowohl die redundanten Stromversorgungseingänge als auch den Signalisierungskontakt.
