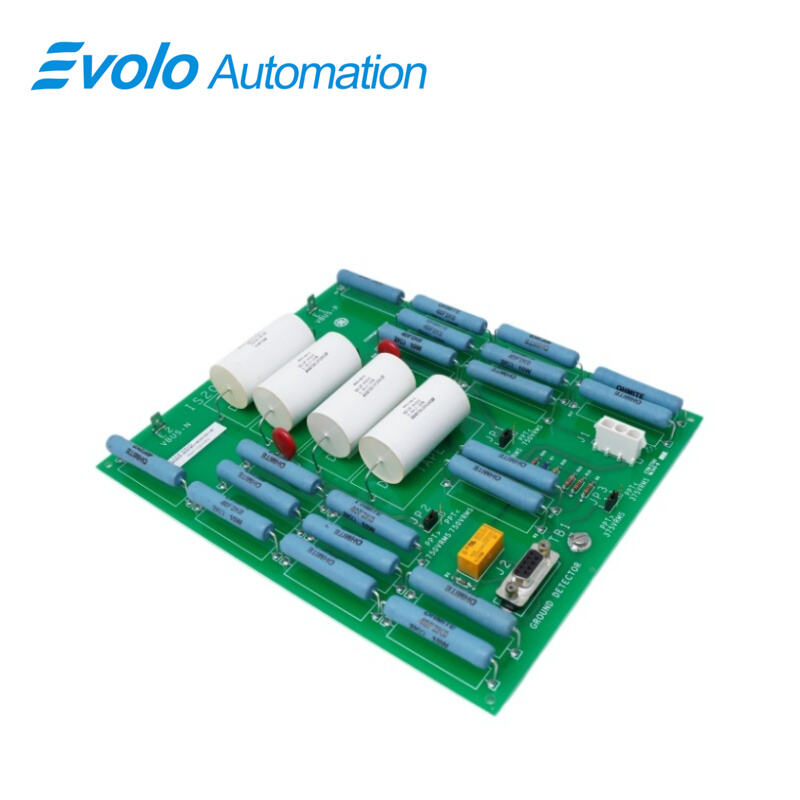

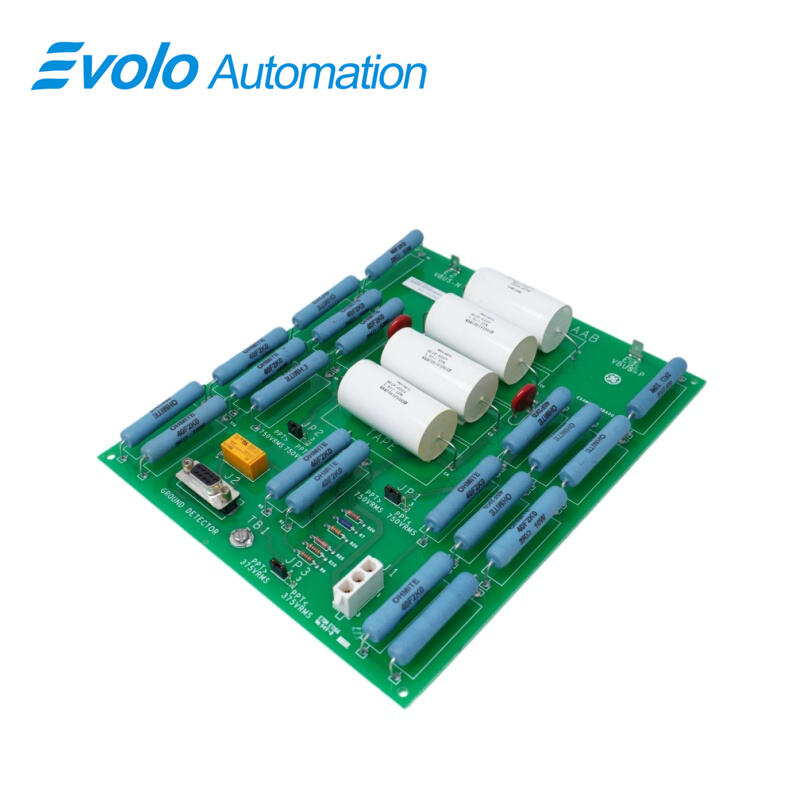

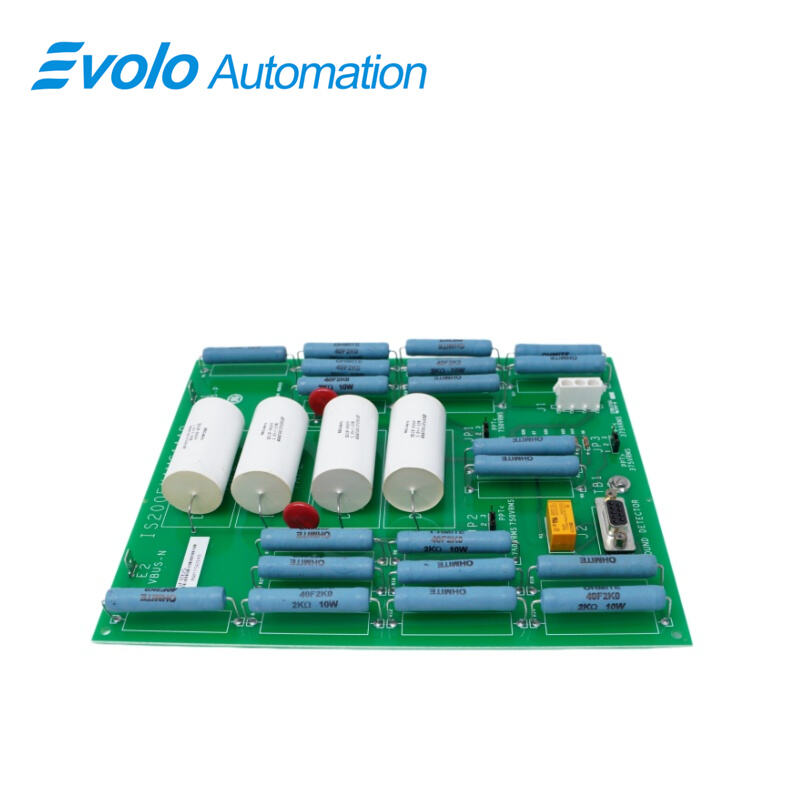

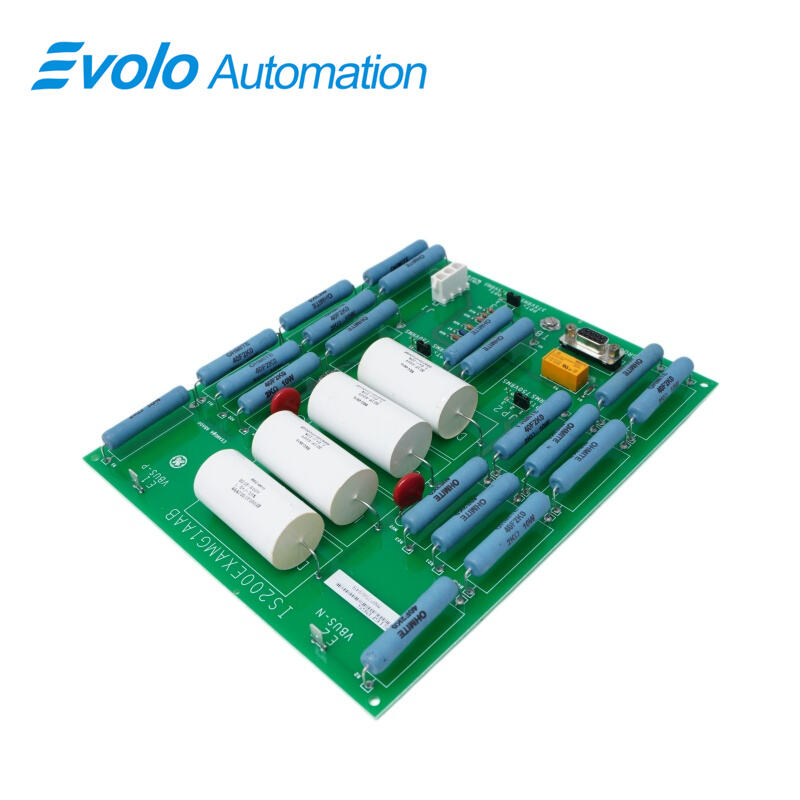

IS200EXAMG1AAB-Erreger-Dämpfungsmodul

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IS200EXAMG1AAB
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Beschreibung

IS200EXAMG1AAB ist ein Erreger-Dämpfungsmodul, das von General Electric hergestellt und entwickelt wurde und zur EX2100-Serie gehört, die in Erregerturbinen-Regelsystemen eingesetzt wird. Das Erreger-Dämpfungsmodul (IS200EXAM oder EXAM) bildet zusammen mit dem Erreger-Erdungserkennungsmodul (IS200EGDM oder EGDM) das Erdungserkennungssystem für die EX2100-Erregungssteuerung. Das EXAM wird im Hochspannungs-Schnittstellenmodul (HVI) innerhalb des Zusatzschrankes installiert. Es dient dazu, die hohe Spannung der Brücke zu reduzieren, sie auf ein handhabbares Niveau umzuwandeln und eine Dämpfung zwischen Feldbus und EGDM bereitzustellen.

Die EXAM und die EGDM(s) sind über die Erregerleistungs-Rückwandplatine (IS200EPBP oder EPBP) miteinander verbunden. Ein einzelnes 9-poliges Kabel verbindet die EXAM mit der EPBP, während die EGDMs über einen 96-poligen P2-Stecker mit der EPBP verbunden sind. Für sowohl einfache als auch dreifach modulare redundante (TMR) Konfigurationen ist nur eine EXAM erforderlich; die Verbindung bleibt in beiden Fällen unverändert. Die Feldspannung (Vbus und Vbus−) variiert zwischen 125 V DC und 1000 V DC, und die Wechselspannungen zwischen den Phasen der Netzanschlussleitung für den Potentialtransformator (PPT) liegen im Bereich von 120 bis 1300 V AC effektiv. Die EXAM ist in zwei Varianten mit unterschiedlicher Filterkapazität erhältlich, die mittels der Jumper JP1 und JP2 ausgewählt werden können.

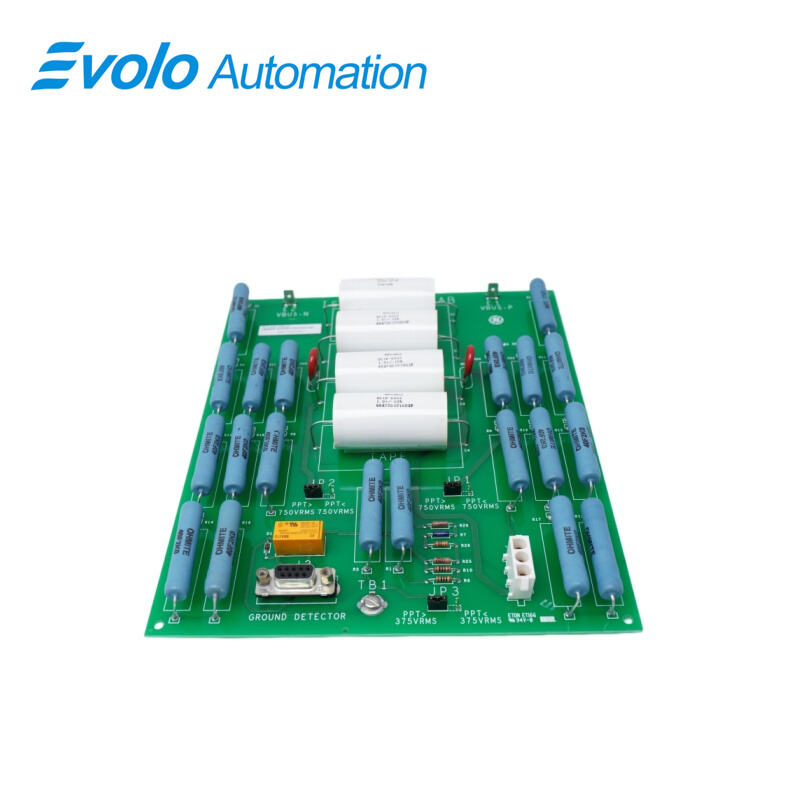

PPT-Spannungen unter 750 V effektiv

PPT-Spannungen größer als 750 V effektiv

Anwendungen

Energieerzeugung:

Gasturbinenkraftwerke: Breit eingesetzt in GE-Frame-Serie-Gasturbineneinheiten (z. B. Frame 6, 7 und 9). Beispielsweise wurde im Rahmen des Modernisierungsprojekts für die LM2500XPRESS-Gasturbineneinheit im Tung Haiso-Kraftwerk in Taiwan das EX2100e-System eingesetzt.

Dampfturbinen und Kernkraftwerke: Wird zur Erregungsregelung großer Dampfturbo-Generatoren eingesetzt, um die Netzfrequenz- und Netzspannungsstabilität sicherzustellen.

Wasserkraftwerke: Speziell für die Erregungssteuerung und den statischen Anlauf von Wasserkraft-Generatoraggregaten konzipiert.

Öl-, Gas- und Chemieindustrie: Diese Branchen verfügen in der Regel über eigene Kraftwerke. Die IS200EXAMG1AAB wird im Steuerschrank dieser Anlagen installiert, um unerwartete Produktionsausfälle aufgrund von Spannungsschwankungen oder Generatorausfällen zu verhindern, indem sie Erdfehler im Erregungskreis erkennt.

Schwerindustrie (Stahlwerke und Papierfabriken): In Fabriken mit hochleistungsfähigen Synchronmotoren wird dieses Modul eingesetzt, um die Erregungsstabilität während des Betriebs großer Motoren aufrechtzuerhalten und die Motorrotorwelle vor magnetischen und thermischen Ungleichgewichten infolge von Erdungsstellen zu schützen.

Funktionen

1 Das EGDM steuert die Aktivierung für den Feld-Grundtest und die Master-Auswahl, indem es ein Relais auf dem EXAM ansteuert. Dieses Relais verfügt über eine 24-V-DC-Spule mit Dioden-Dämpfung und arbeitet mit weniger als 20 mA.

2 Im Standardzustand bleibt das Relais stromlos und liefert ein Rückmeldungssignal an den M1-Abschnitt der TMR-Steuerung oder an die einzige Steuerung in einer Simplex-Anordnung. Bei Stromversorgung sendet das Relais ein Rückmeldungssignal an den M2-Abschnitt der TMR-Steuerung.

3 Bei TMR-Konfigurationen werden drei EGDMs als Controller (C), Master 1 (M1) und Master 2 (M2) eingerichtet. Jedes EGDM wird automatisch über die Programmierpins des 96-poligen P2-Steckverbinders auf der EPBP konfiguriert.

4 Die DSPX-Platine sendet Informationen an das EGDM C darüber, welcher Master das 50-V-Wechselspannungs-Rechtecksignal an den Messwiderstand im EXAM liefert. Das EGDM C aktiviert das Relais im EXAM, wenn M2 der Master ist, oder lässt es stromlos, wenn M1 der Master ist.

5 Dieses Signal aktiviert den Signalgenerator am aktiven Master und wählt die Testbefehlsquelle für jedes EGDM (M1, M2 und C) aus. Der aktive Master sendet dann ein positives oder negatives Wechselspannungs-Quadratsignal mit 50 V an das EXAM, das an einem Ende des Messwiderstands (Rx) angelegt wird.

Häufig gestellte Fragen

F: Welchen Zweck erfüllt das Erreger-Dämpfungsmodul (EXAM) IS200EXAMG1AAB?

A: Das EXAM stellt eine Dämpfung zwischen dem Feldbus und dem Erreger-Erdungserkennungsmodul (EGDM) bereit, indem es die hohe Spannung von der Brücke erfasst und auf ein nutzbares Niveau skaliert. Es ist Teil des Erdungserkennungssystems für die EX2100-Erregungssteuerung.

F: Wie interagiert das EXAM IS200EXAMG1AAB mit dem EGDM?

A: Das EXAM und die EGDM(s) sind über das Erreger-Strom-Rückwand-Backplane (EPBP) miteinander verbunden. Das EXAM unterstützt die Erdungserkennung, indem es Rückmeldungen vom Erdungssystem weiterleitet und den ordnungsgemäßen Betrieb der EX2100-Erregungssteuerung sicherstellt.

F: Welche Rolle spielt das Relais im EXAM IS200EXAMG1AAB?

A: Das Relais am EXAM wird vom EGDM gesteuert. Es unterstützt die Aktivierung des Feld-Erdungs-Tests und der Master-Auswahl. Das Relais arbeitet mit einer 24-V-DC-Spule, und sein Ausgangszustand ist stromlos. Im stromdurchflossenen Zustand gibt es ein Rückmeldungssignal an den M2-Bereich der TMR-Steuerung.
