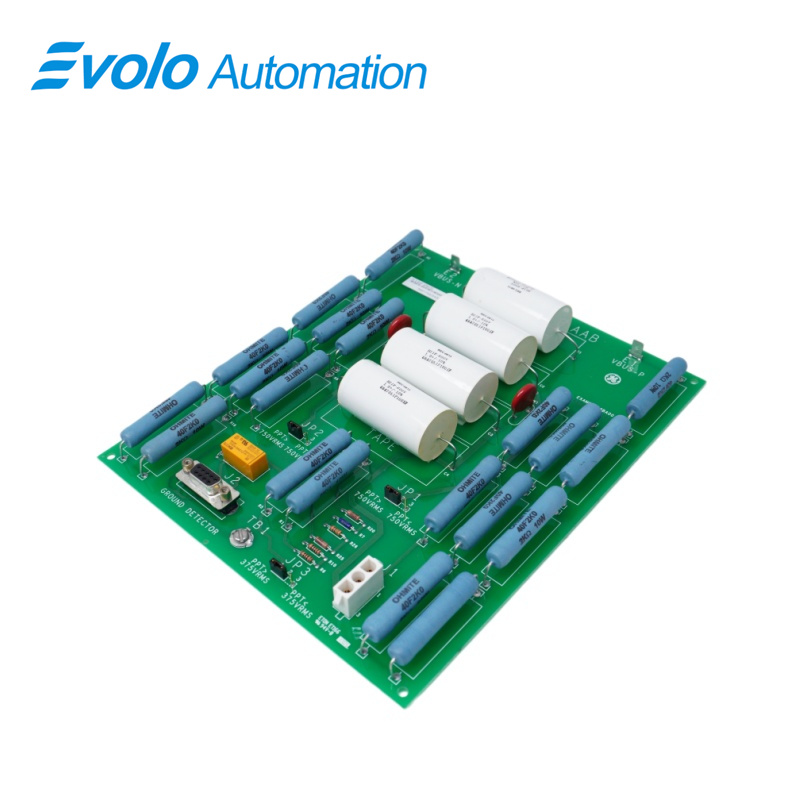

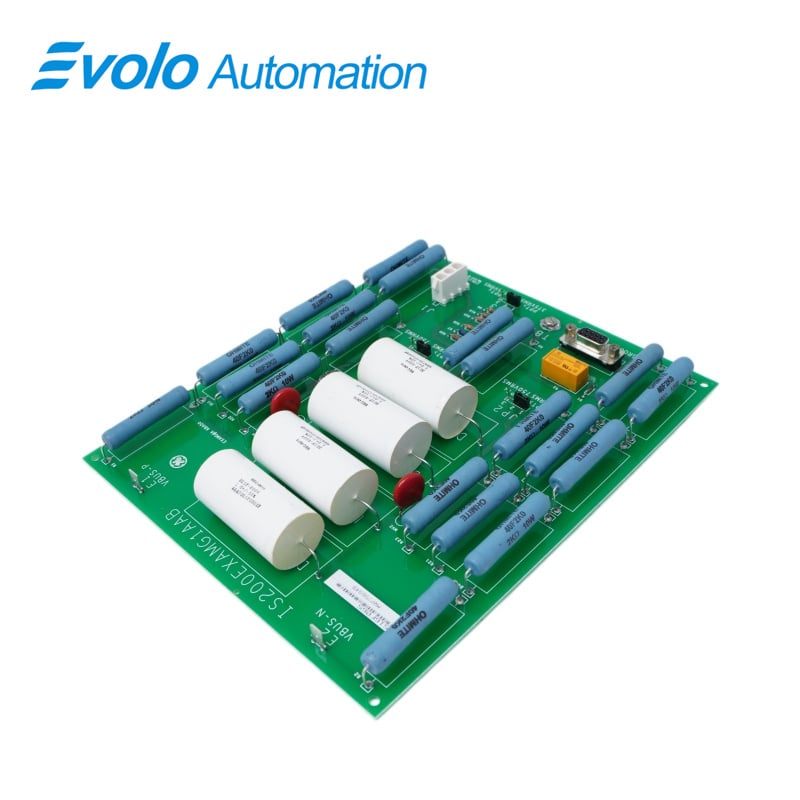

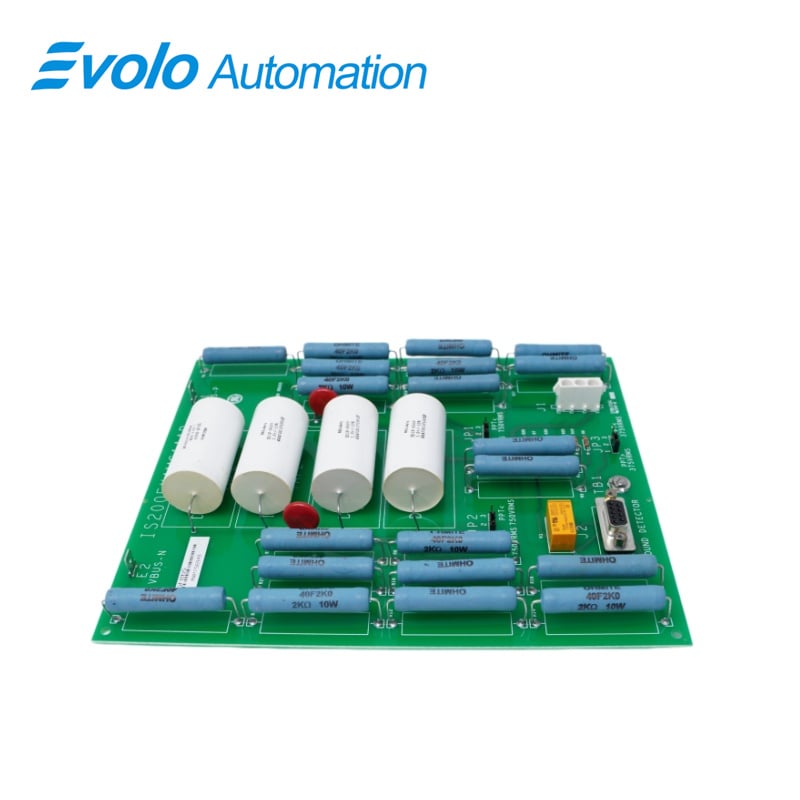

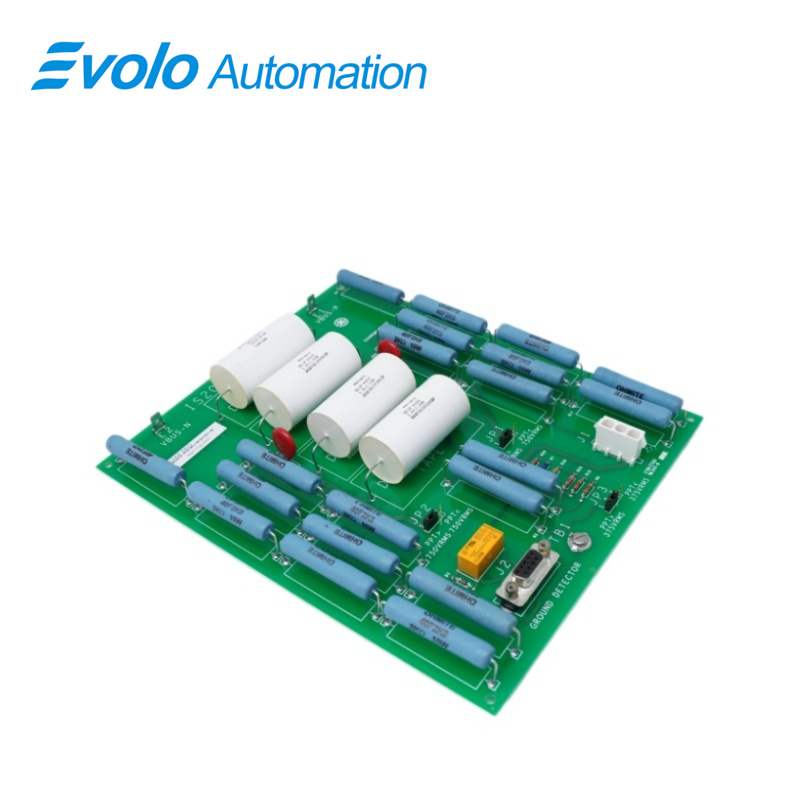

IS200EXAMG1AAB Uitwisselaarverswaktingsmodule

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200EXAMG1AAB
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

IS200EXAMG1AAB is ’n Uitwisselaarverswakingsmodule wat deur General Electric vervaardig en ontwerp is, en maak deel uit van die EX2100-reeks wat in turbine-uitwisselingsbeheerstelsels gebruik word. Die Uitwisselaarverswakingsmodule (IS200EXAM of EXAM), wanneer dit saam met die Uitwisselaargrondopsporingsmodule (IS200EGDM of EGDM) gebruik word, vorm die grondopsporingsstelsel vir die EX2100-uitwisselingsbeheer. Die EXAM word in die Hoëspanningskoppelvlakmodule (HVI) binne die aanvullende kabinet geïnstalleer. Dit werk deur die hoë spanning vanaf die brug te verminder, dit na ’n bestuurlike vlak om te skakel en verswaking tussen die velddryflyn en die EGDM te voorsien.

Die EXAM en EGDM(s) is gekoppel via die Uitwisselaar-voedingsagterkantpaneel (IS200EPBP of EPBP). 'n Enkele 9-pen-kabel verbind die EXAM met die EPBP, terwyl die EGDM's aan die EPBP verbind word deur 'n 96-pen P2-konnektor. Slegs een EXAM is nodig vir beide eenvoudige en drievoudig-modulêre-redundante (TMR)-konfigurasies, met die onderlinge koppeling wat dieselfde bly in beide gevalle. Die veldspanning (Vbus en Vbus-) wissel van 125 V DC tot 1000 V DC en die AC lyn-tot-lyn spanninge wat die potensiële transformator (PPT) voed, wissel van 120 tot 1300 V AC RMS. Die EXAM het twee weergawes van filterkapasitans wat geselekteer kan word deur middel van die jumper JP1 en JP2.

PPT-spannings minder as 750 V rms

PPT-spannings groter as 750 V rms

Toepassings

Kraggenerasie:

Gas turbine-kragstasies: Wye gebruik in GE Frame-reeks gas turbine-eenhede (soos Frame 6, 7 en 9). Byvoorbeeld, die Tung Haiso-kragstasie in Taiwan het die EX2100e-stelsel aangeneem vir die opgradering van sy LM2500XPRESS-gas turbine-eenheid.

Stoomturbines en kernkragstasies: Gebruik vir ontsteekregulering van groot stoomturbinegenerators om die stabiliteit van die netfrekwensie en -spanning te verseker.

Waterkragstasies: Spesifiek ontwerp vir ontsteekbeheer en statiese opstart van waterkraggenerator-eenhede.

Olie-, gas- en chemiese nywerheid: Hierdie nywerhede het gewoonlik hul eie kragstasies. Die IS200EXAMG1AAB word in die beheerkabinet van hierdie kragstasies geïnstalleer om onverwagse produksielynafsluitings as gevolg van kragfluktuasies of generatorfoute te voorkom deur grondfoute in die ontsteekkring op te spoor.

Swaar vervaardiging (staalmolle en papiermolle): In fabrieke met hoogvermoë sinkroonmotors word hierdie module gebruik om ontsteekstabiliteit tydens die bedryf van groot motors te handhaaf en die motorrotor-as teen magnetiese veld- en termiese onbalanse wat deur grondpadte veroorsaak word, te beskerm.

Funksies

1 Die EGDM bestuur die aktivering vir die velddregrondtoets en hoofkiesing deur 'n relais op die EXAM te beheer. Hierdie relais het 'n 24 V DC-spoel met diodeonderdrukking en werk met minder as 20 mA.

2 In sy verstektoestand bly die relais ontenergieseer en verskaf terugvoer aan die M1-afdeling van die TMR-beheer of die enigste beheer in 'n eenvoudige opstelling. Wanneer dit energie gekry het, stuur die relais terugvoer na die M2-afdeling van die TMR-beheer.

3 In TMR-konfigurasies word drie EGDM's opgestel as Beheerder (C), Hoof 1 (M1) en Hoof 2 (M2). Elke EGDM word outomaties gekonfigureer via die programpenne van die 96-pin P2-konnektor op die EPBP.

4 Die DSPX-bord stuur inligting na EGDM C oor watter hoof die 50 V AC-vierkantgolfsein na die sensweerstand in die EXAM verskaf. EGDM C sal die relais in die EXAM aktiveer indien M2 die hoof is, of dit onbekragtig laat indien M1 die hoof is.

5 Hierdie sein laat die seinvoortbrenger op die aktiewe meester toe om die toetspanbevelbron vir elke EGDM (M1, M2 en C) te kies. Die aktiewe meester stuur dan 'n positiewe of negatiewe 50 V wisselstroom vierkantgolfsein na die EXAM, wat op een punt van die sensweerstand (Rx) toegepas word.

Gereelde vrae

V: Wat is die doel van die IS200EXAMG1AAB-uitstuurverminderingsmodule (EXAM)?

A: Die EXAM verskaf verminderings tussen die velddryfbus en die Uitstuurgrondopsporingsmodule (EGDM) deur hoë spanning vanaf die brug te meet en dit na 'n bruikbare vlak te skaal. Dit vorm deel van die grondopsporingsstelsel vir die EX2100-uitstuurbeheer.

V: Hoe tree die IS200EXAMG1AAB EXAM met die EGDM in interaksie?

A: Die EXAM en EGDM(s) is verbind via die Uitstuurdryfkrag-agterplaat (EPBP). Die EXAM dra by tot grondopsporing deur terugvoer vanaf die grondstelsel oor te dra en die behoorlike werking van die EX2100-uitstuurbeheer te verseker.

V: Wat is die rol van die relais in die IS200EXAMG1AAB EXAM?

A: Die relais op die EXAM word deur die EGDM beheer. Dit help om die veldgrondtoets en hoofkeuse te aktiveer. Die relais werk met 'n 24 V DC-spoel, en sy verstektoestand is ontenergiseer. Wanneer dit energiseer word, voer dit terug na die M2-seksie van die TMR-beheer.
