IC697BEM733 Fern-I/O-Scanner

Übersicht

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IC697BEM733
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Technische Daten

Modell:	IC697BEM733
Modultyp:	Fern-I/O-Scanner
Abmessungen (HxBxT):	4 × 21,8 × 29,3 cm
Gewicht:	0,46 kg
LED-Anzeigen:	Modul OK, I/O aktiviert, Bus B aktiv
Rack-Größe:	Ein Steckplatz im IC697-Fern-Rack
ANSCHLÜSSE:	Ein 15-poliger RS-422/485-Seriellanschluss, ein 9-poliger IC66-Handmonitor-Anschluss
Strombedarf +5-V-Bus:	0,8 A
Bustyp:	Daisy-chain-Verbindungskabel (einzelnes verdrilltes Paar mit Abschirmung oder Twinax); Unterstützung für Lichtwellenleiter oder Modems
Busabschluss:	75, 100, 120 oder 150 Ω-Widerstand an beiden Enden des elektrischen Buskabels
Baudrate:	Konfigurierbar; Standard-/Erweiterte Baudrate von 153,6 Kbaud, 76,8 Kbaud oder 38,4 Kbaud
Maximale Buslänge:	38,4 Kbaud: 2275 m (7500 ft); 76,8 Kbaud: 1365 m (4500 ft); 153,6 Kbaud erweitert: 1060 m (3500 ft); 153,6 Kbaud standard: 605 m (2000 ft); abhängig vom Kabeltyp
Maximale Anzahl Geräte pro Bus:	32 Geräte bei 153,6 Kbaud (Standard/erweitert) oder 76,8 Kbaud; 16 Geräte bei 38,4 Kbaud (einschließlich Buscontroller und Handmonitor)
Maximale Anzahl an Remote-Drops pro Bus:	153,6 Kbaud erweitert: bis zu 20 voll beladene Drops oder 30, falls nicht voll beladen; 76,8 Kbaud: bis zu 10 voll beladene Drops oder 30, falls nicht voll beladen

Beschreibung

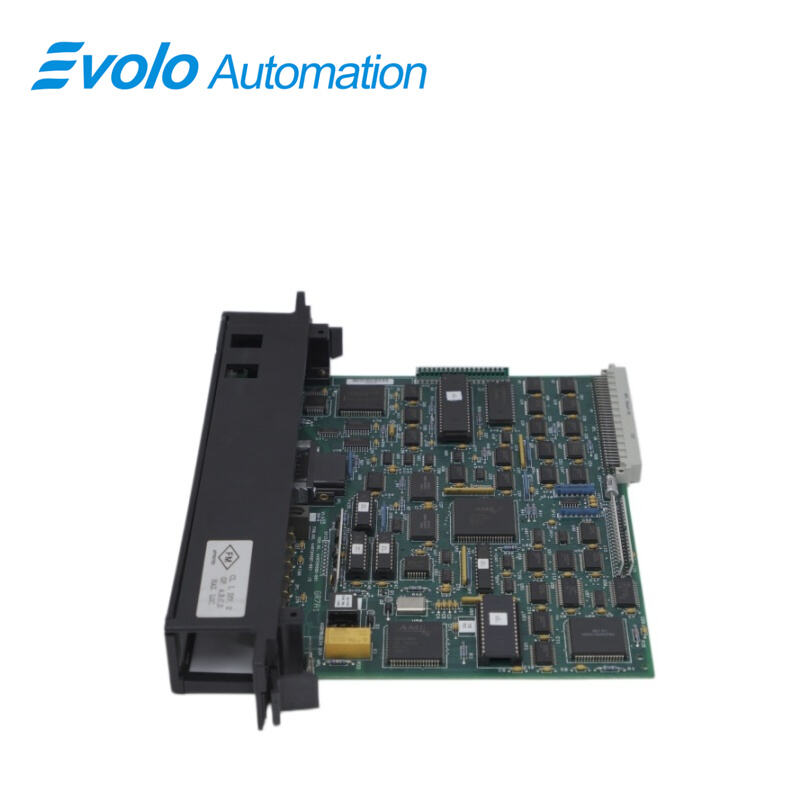

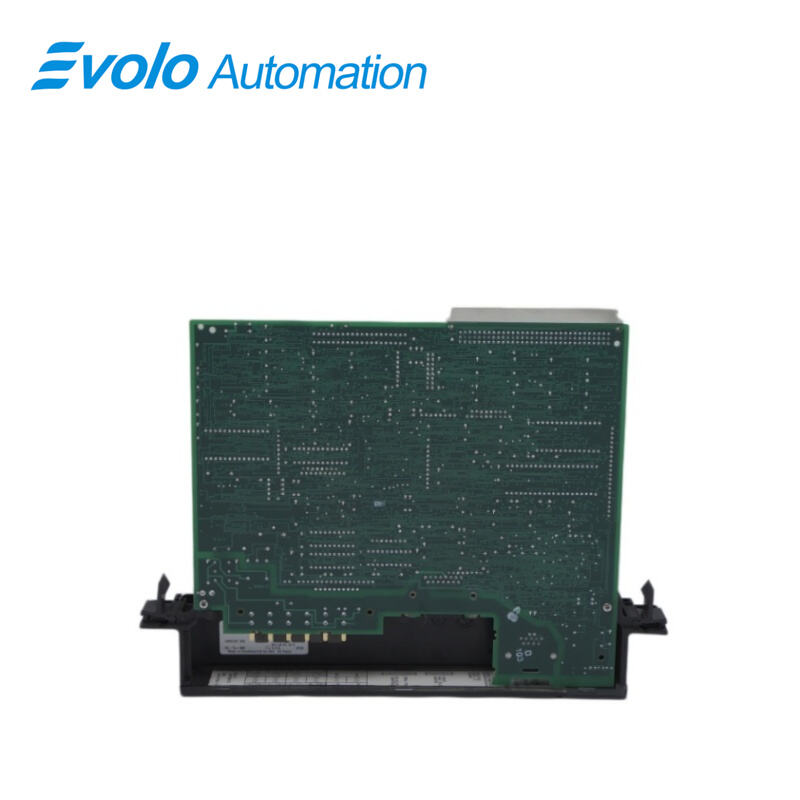

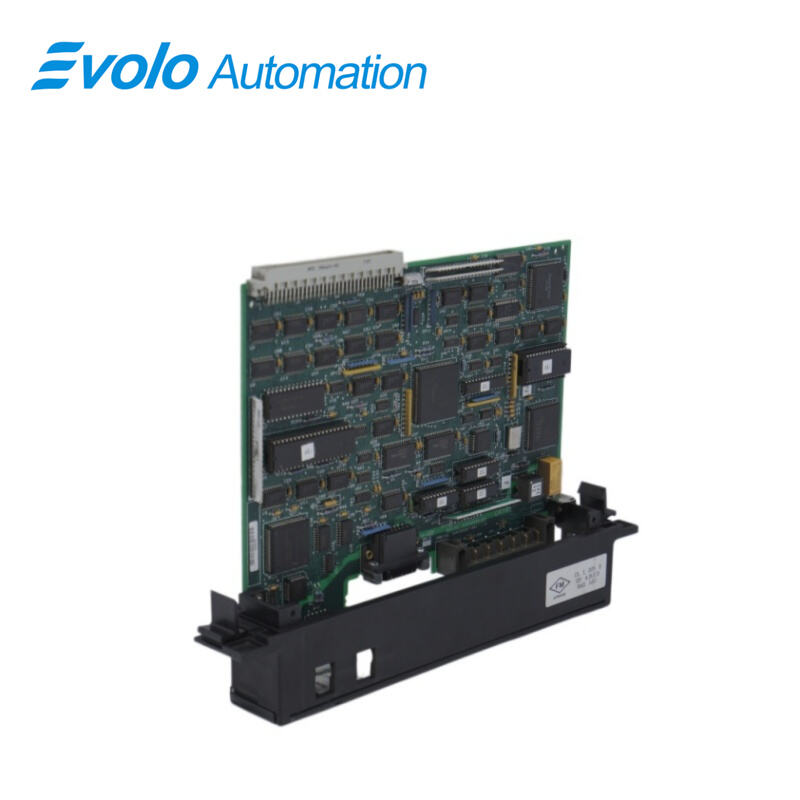

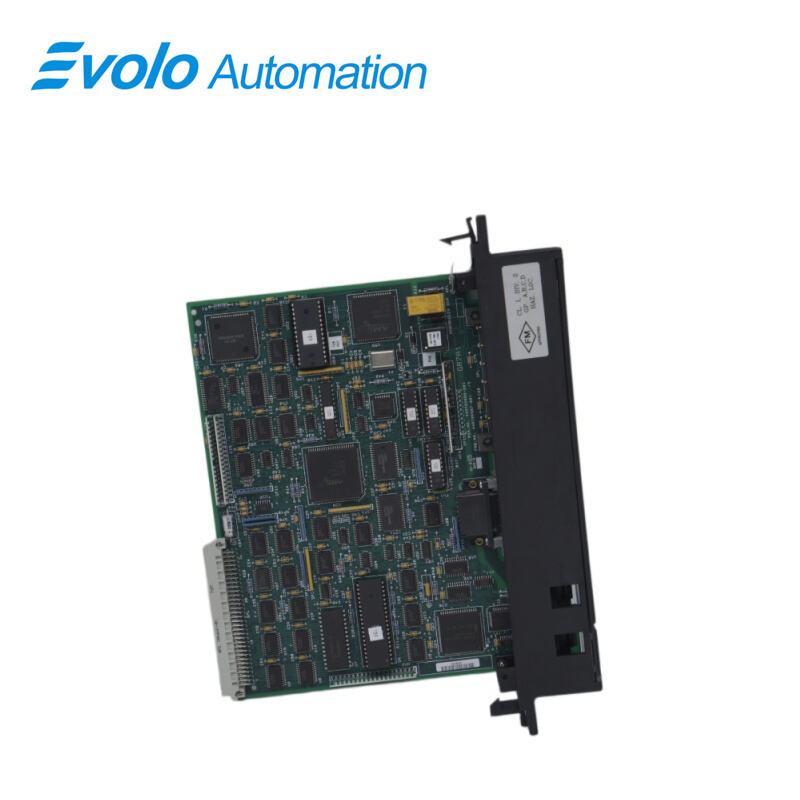

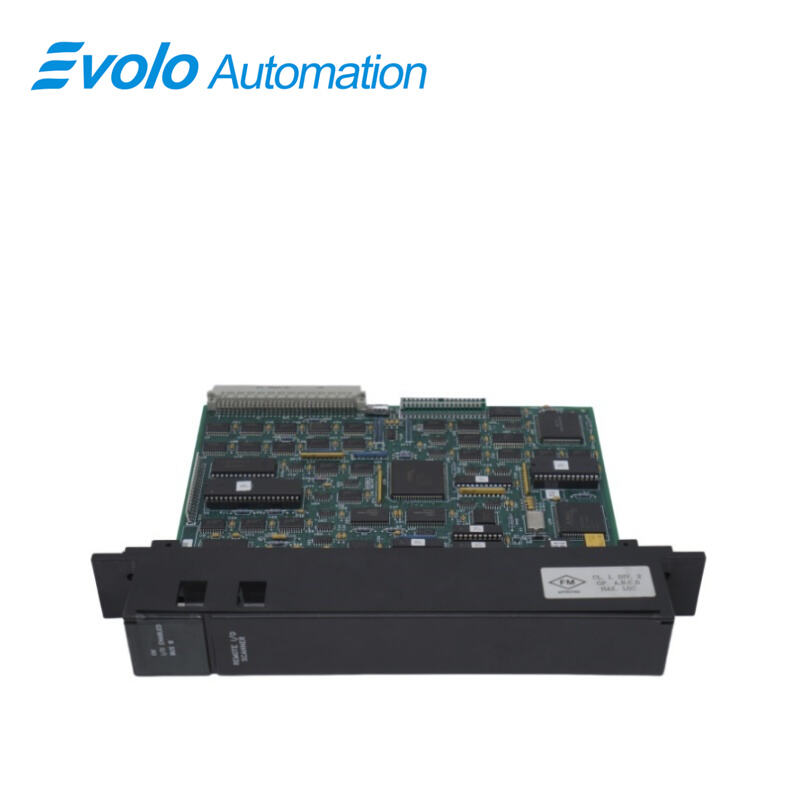

Der IC697BEM733 Remote-I/O-Scanner besteht aus einer einzigen Leiterplatte mit einer klappbaren Tür, die als Frontblende dient. Das Modul benötigt keine Batterien; der Batteriehalter an der Frontblende wird nicht verwendet.

Dieses Modul ist speziell ein Remote-I/O-Scanner und wird hauptsächlich zur Implementierung einer verteilten I/O-Architektur eingesetzt. Mit diesem Modul können Remote-I/O-Stationen installiert werden, die sich bis zu 7500 Fuß (2275 Meter) vom Host-Controller entfernt befinden können. Es lässt sich so konfigurieren, dass beliebige Kombinationen aus digitalen I/Os und analogen I/Os verarbeitet werden – maximal 1024 digitale Eingänge, 1024 digitale Ausgänge, 64 analoge Eingangswörter und 64 analoge Ausgangswörter. Eine Remote-I/O-Station, die mit dem IC697BEM733-Remote-I/O-Scanner-Modul kommuniziert, kann Instanzen von IC697-Digitalmodulen, Analogmodulen und Analog-Erweiterungsmodulen enthalten sowie Bus-Sender-, Bus-Empfänger-, PCM- und ADS-Module. Dieses Modul wird für den Einsatz mit IC697-Modulen empfohlen; jedoch können auch IC66*-Module, SPS-Systeme von Drittanbietern sowie Computer mit Remote-I/O-Kommunikationskarten zusammen mit dem IC697BEM733-Modul verwendet werden.

Anwendungen

Große thermische/Kernkraftwerke: Anschluss von Kesseln, Kühltürmen und Turbinenhilfsanlagen über einen Genius-Bus innerhalb eines Kraftwerksgeländes, das sich über mehrere Kilometer erstreckt.

Öl- und Gasanlagen: Verwaltung entfernter E/A-Stationen, die über verschiedene explosionsgeschützte Bereiche oder Tankfarmen verteilt sind.

Eisen- und Stahlhüttenwerke: Zusammenführung von Steuersignalen aus mehreren großen Walzgerüsten oder Hochofenanlagen in einem zentralen Leitstand unter Hochtemperatur- und hochgradigen elektromagnetischen Störbedingungen.

Große kommunale Kläranlagen: Steuerung mehrerer Förderpumpstationen und Klärbecken, die über eine Fläche von mehreren Quadratkilometern verteilt sind.

Merkmale

Kann bis zu 7500 Fuß (2275 Meter) vom Controller entfernt installiert werden.

Unterstützt Standard-IC697-Diskret- und Analog-E/A-Module.

Unterstützt PCM-, ADS- und Analog-Expander-Module.

Verarbeitet bis zu 128 Byte Eingaben und 128 Byte Ausgaben pro entferntem Abzweig.

Konfigurierbar mittels MS-DOS-Programmiersoftware-Konfigurationsfunktion oder mit einem IC66*-Handmonitor.

Kompatibel mit allen Typen von IC66*-Hosts.

Unterstützt sowohl CPU- als auch IC66*-Bus-Redundanz.

Jeder entfernte Abzweig kann bis zu acht Racks umfassen, wobei sich der Remote-I/O-Scanner im Rack 0 befindet.

Auf demselben IC66*-Bus können bis zu 30 entfernte Abzweige installiert werden.

Operation

Der Remote-I/O-Scanner scannt die I/O-Module im entfernten Abzweig auf dieselbe Weise wie eine IC697-CPU die I/O-Module in der SPS. Beim Einschalten beginnt der Scan unverzüglich, es sei denn, ein schwerwiegender Diagnosefehler tritt auf. Alle I/O im entfernten Abzweig – mit Ausnahme der erzwungenen – sind beim Einschalten standardmäßig ausgeschaltet. Erzwungene I/O befinden sich beim Einschalten im erzwungenen Zustand bzw. mit dem erzwungenen Wert.

Während des Betriebs scannt der Remote-I/O-Scanner zunächst die Eingabemodule in Rack- und Steckplatzreihenfolge und speichert die Eingangsdaten in seinen eigenen %I- und %AI-Speichern. Anschließend scannt er die Ausgabemodule in Rack- und Steckplatzreihenfolge und sendet ihnen die aktuellsten Ausgangsdaten aus seinen eigenen %Q- und %AQ-Speichern.

FAQ

F: Ist auf das IC697BEM733 eine Garantie vorhanden?
A: Ja, das IC697BEM733 ist mit einer 1-Jahres-Garantie versehen.

F: Wie viele Drops unterstützt das IC697BEM733 maximal?
A: Es können bis zu 30 Drops eingerichtet werden.

F: Welche Werte haben die Bus-Abschlusswiderstände für die Installation am ersten und letzten Rack?
A: Die Widerstandswerte betragen 75, 100, 120 oder 150 Ohm.

F: Wie viele Steckplätze nimmt das IC697BEM733 im Chassis ein?
A: Das IC697BEM733 nimmt einen einzigen Steckplatz im Chassis ein.

F: Wie groß ist die zulässige Entfernung des IC697BEM733 von der CPU?
A: Die maximale zulässige Entfernung beträgt 7500 Fuß (2275 Meter).

F: Welche Datenübertragungsraten unterstützt das IC697BEM733?
A: Unterstützte Raten sind 153,6 K-Baud erweitert (bis zu 20 voll beladene Drops oder 30, falls nicht voll beladen) und 76,8 K-Baud (bis zu 10 voll beladene Drops oder 30, falls nicht voll beladen).

F: Wie viele Geräte pro Bus unterstützt der IC697BEM733 maximal?
A: Unterstützt 32 Geräte bei 153,6 K-Baud (Standard/erweitert) oder 76,8 K-Baud sowie 16 Geräte bei 38,4 K-Baud, einschließlich Bus-Controller und Handheld-Monitor.
