IC697BEM733 Externe I/O-scanner

Overzicht

Plaats van oorsprong:	VS
Merknaam:	GE
Modelnummer:	IC697BEM733
Verpakkingsdetails:	Origineel nieuw, fabrieksverpakt
Levertijd:	5-7 Days
Betaalvoorwaarden:	T\/T
Leveringscapaciteit:	Op voorraad

Specificaties

Omschrijving

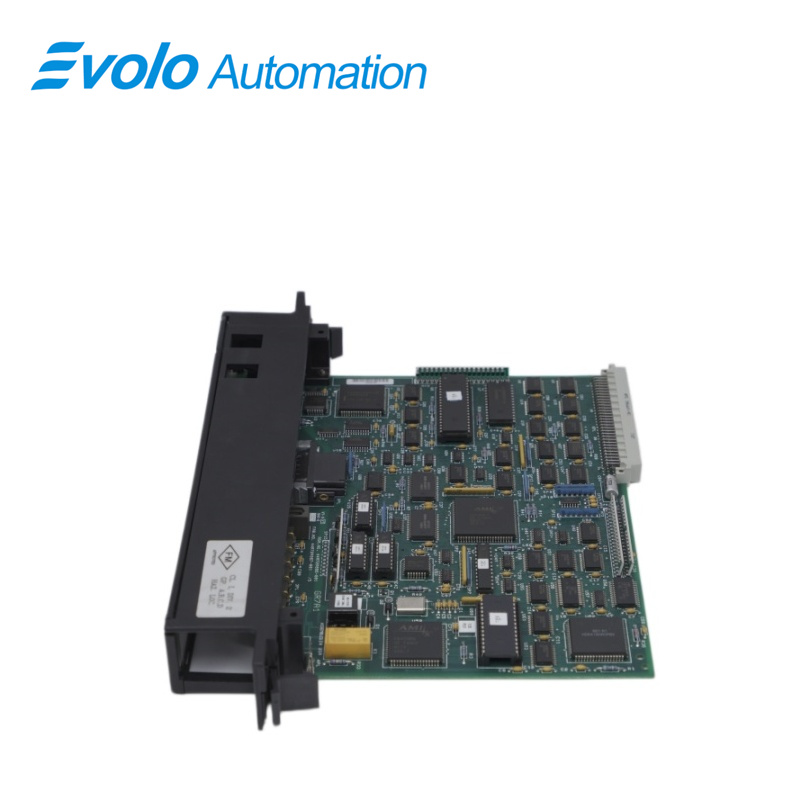

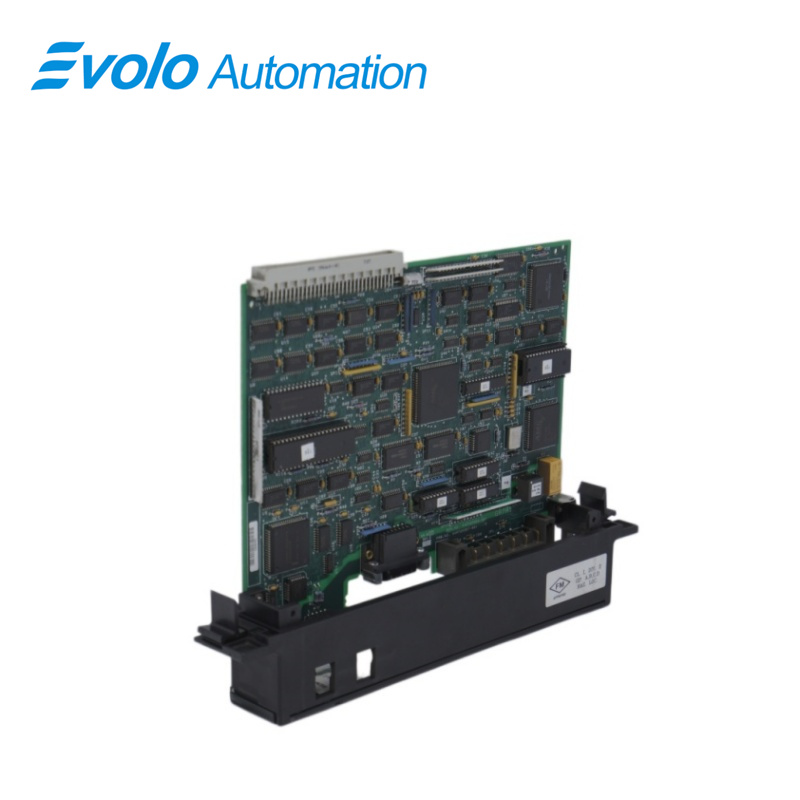

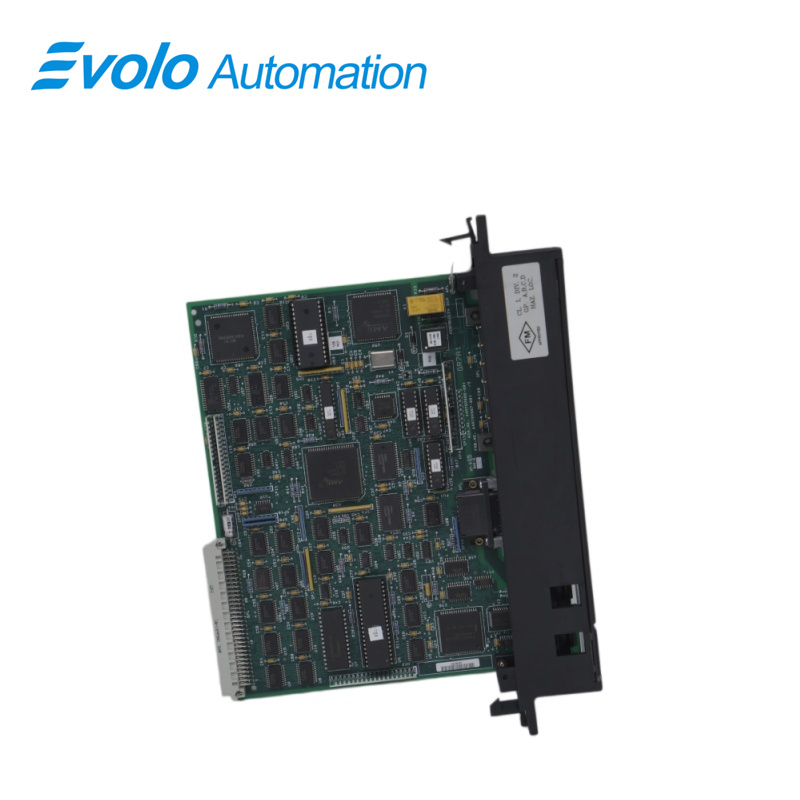

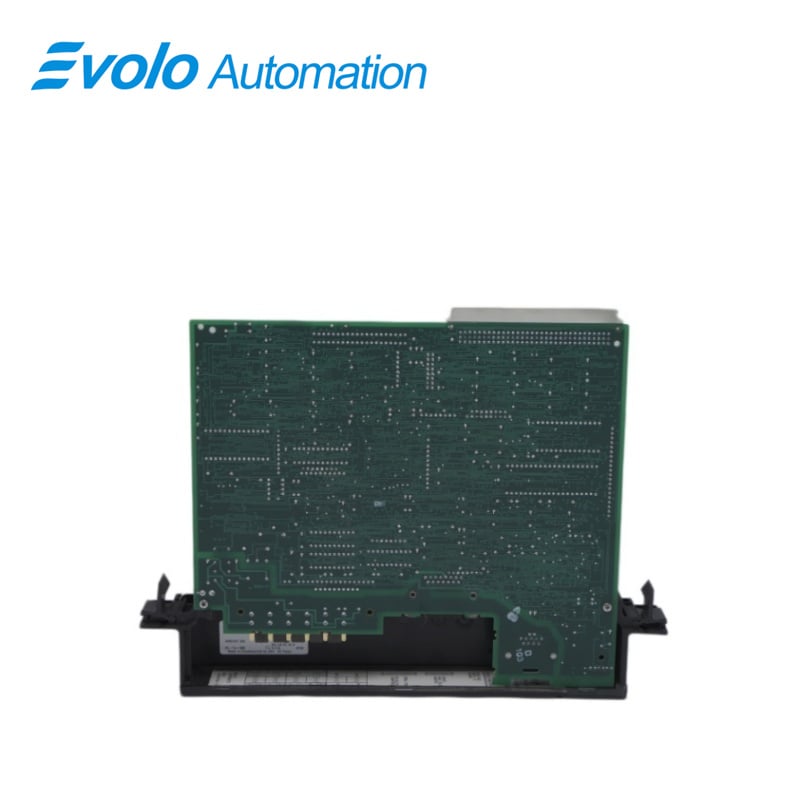

De IC697BEM733 externe I/O-scanner bestaat uit een enkele printplaat met een scharnierende deur die als frontplaat fungeert. De module vereist geen batterijen; de batterijhouder op de frontplaat wordt niet gebruikt.

Deze module is specifiek een externe I/O-scanner, die voornamelijk wordt gebruikt om een gedistribueerde I/O-architectuur te implementeren. Deze module maakt de installatie van externe I/O-stations mogelijk, die zich op een afstand van maximaal 7500 voet (2275 meter) van de hostcontroller kunnen bevinden. De module kan worden geconfigureerd voor elke combinatie van discrete I/O en analoge I/O, tot een maximum van 1024 discrete ingangen, 1024 discrete uitgangen, 64 analoge ingangswaarden en 64 analoge uitgangswaarden. Een extern I/O-station dat communiceert met de IC697BEM733 externe I/O-scannermodule kan instanties bevatten van IC697 discrete modules, analoge modules en analoge uitbreidingsmodules, evenals buszenders, busontvangers, PCM-modules en ADS-modules. Deze module wordt aanbevolen voor gebruik met IC697-modules; echter kunnen ook IC66*-modules, PLC’s van derden en computers met externe I/O-communicatiekaarten worden gebruikt in combinatie met de IC697BEM733-module.

Toepassingen

Grote thermische/nucleaire energiecentrales: Verbinding van ketels, koeltorens en turbinehulpracks over een centrale met een oppervlakte van meerdere kilometers via een Genius-bus.

Olie- en gasinstallaties: Beheer van afstandseenheden voor invoer/uitvoer (I/O) die verspreid zijn over verschillende explosiebeveiligde zones of tankcomplexen.

IJzer- en staalmetallurgische installaties: Aggregatie van besturingssignalen van meerdere grote walsmachines of hoogovens naar een centrale controlekamer in omgevingen met hoge temperaturen en sterke elektromagnetische interferentie.

Grote gemeentelijke waterzuiveringsinstallaties: Besturing van meerdere opvoerpompstations en bezinktanken die verspreid liggen over een gebied van meerdere vierkante kilometers.

Kenmerken

Kan zich bevinden op een afstand van maximaal 7500 voet (2275 meter) van de controller.

Ondersteunt standaard IC697-digitaal- en analoog-I/O-modules.

Ondersteunt PCM-, ADS- en analoog-uitbreidingsmodules.

Verwerkt maximaal 128 bytes aan ingangen en 128 bytes aan uitgangen per afzonderlijke externe aansluiting.

Configureerbaar met de configuratiefunctie van de MS-DOS-programmatuur of met een IC66*-handmonitor.

Compatibel met alle typen IC66* hoofdapparaten.

Ondersteunt zowel CPU- als IC66*-busredundantie.

Elke externe aansluiting kan tot acht racks bevatten, met een Remote I/O-scanner in rack 0.

Er kunnen maximaal 30 externe aansluitingen op dezelfde IC66*-bus worden aangesloten.

Operatie

De Remote I/O-scanner scant de I/O-modules in de externe aansluiting op dezelfde manier als een IC697-CPU de I/O-modules in de PLC scant. Bij inschakelen begint het scannen onmiddellijk, tenzij er een fatale diagnosefout optreedt. Alle I/O in een externe aansluiting, behalve die welke geforceerd zijn, staan standaard uit bij inschakelen. I/O die bij inschakelen geforceerd zijn, starten in de geforceerde staat of waarde.

Tijdens de werking scant de Remote I/O-scanner eerst de ingangsmodule in rack- en sleufvolgorde en slaat de ingangsgegevens op in zijn eigen %I- en %AI-geheugens. Vervolgens scant hij de uitgangsmodule in rack- en sleufvolgorde en stuurt deze de meest recente uitgangsgegevens vanuit zijn eigen %Q- en %AQ-geheugens.

Veelgestelde vragen

V: Is de IC697BEM733 voorzien van een garantie?
A: Ja, de IC697BEM733 wordt geleverd met een garantie van 1 jaar.

V: Wat is het maximale aantal drops dat de IC697BEM733 ondersteunt?
A: Er kunnen tot 30 drops worden ingesteld.

V: Wat zijn de waarden van de busafsluitweerstanden voor installatie op het eerste en laatste rack?
A: De weerstandswaarden zijn 75, 100, 120 of 150 ohm.

V: Hoeveel sleuven neemt de IC697BEM733 in het chassis in?
A: De IC697BEM733 neemt één sleuf van het chassis in.

V: Wat is de toegestane afstand van de IC697BEM733 tot de CPU?
A: De maximale toegestane afstand is 7500 voet (2275 meter).

V: Welke gegevensoverdrachtsnelheden ondersteunt de IC697BEM733?
A: Ondersteunde snelheden zijn 153,6 kbaud uitgebreid (tot 20 volledig beladen drops, of 30 indien niet volledig beladen) en 76,8 kbaud (tot 10 volledig beladen drops, of 30 indien niet volledig beladen).

V: Wat is het maximale aantal apparaten per bus dat wordt ondersteund door de IC697BEM733?
A: Ondersteunt 32 apparaten bij 153,6 kbaud (standaard/uitgebreid) of 76,8 kbaud, en 16 apparaten bij 38,4 kbaud, inclusief buscontroller en handheldmonitor.
