3300 xl 8mm proximity transducer system

Startseite >  Produkte >  Für Bently Nevada >  3300 xl 8mm proximity transducer system

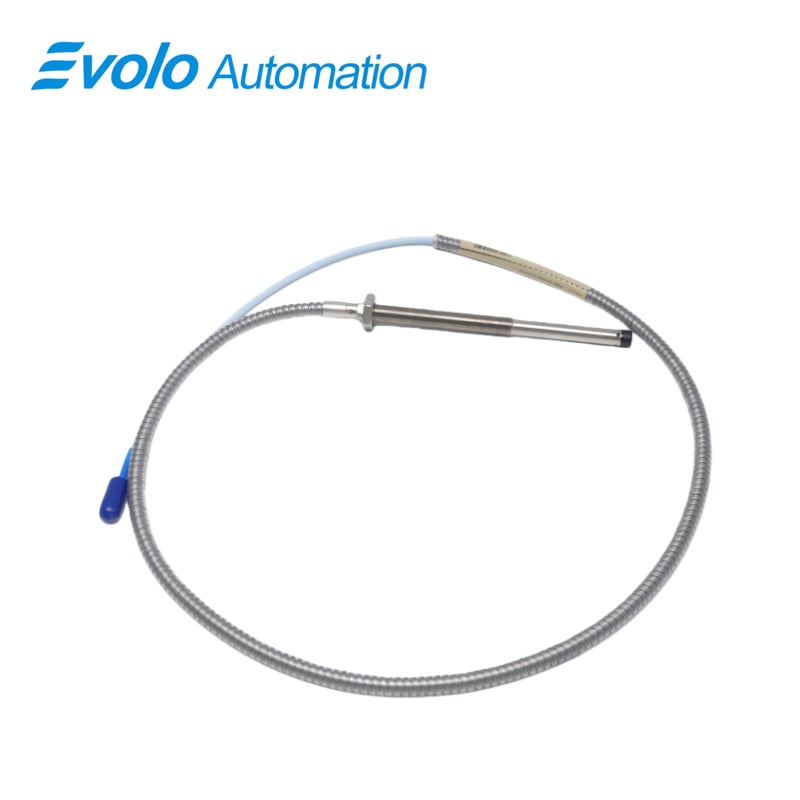

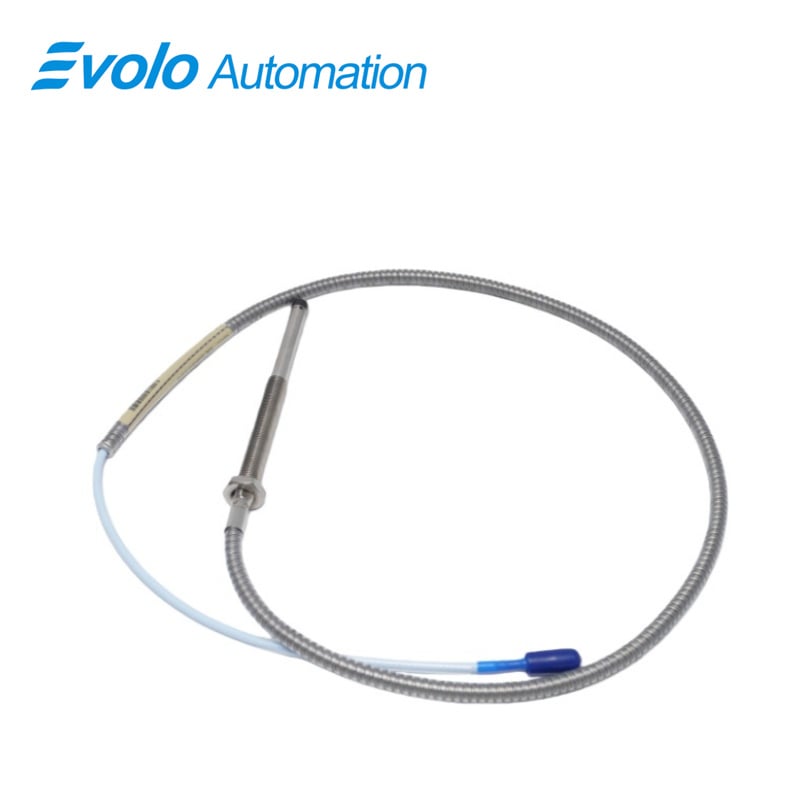

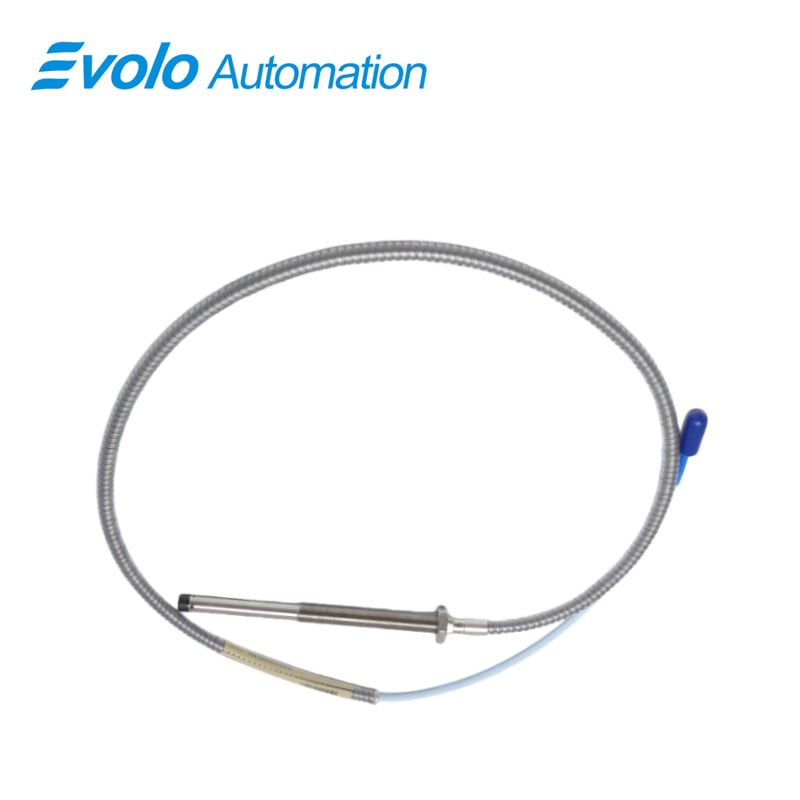

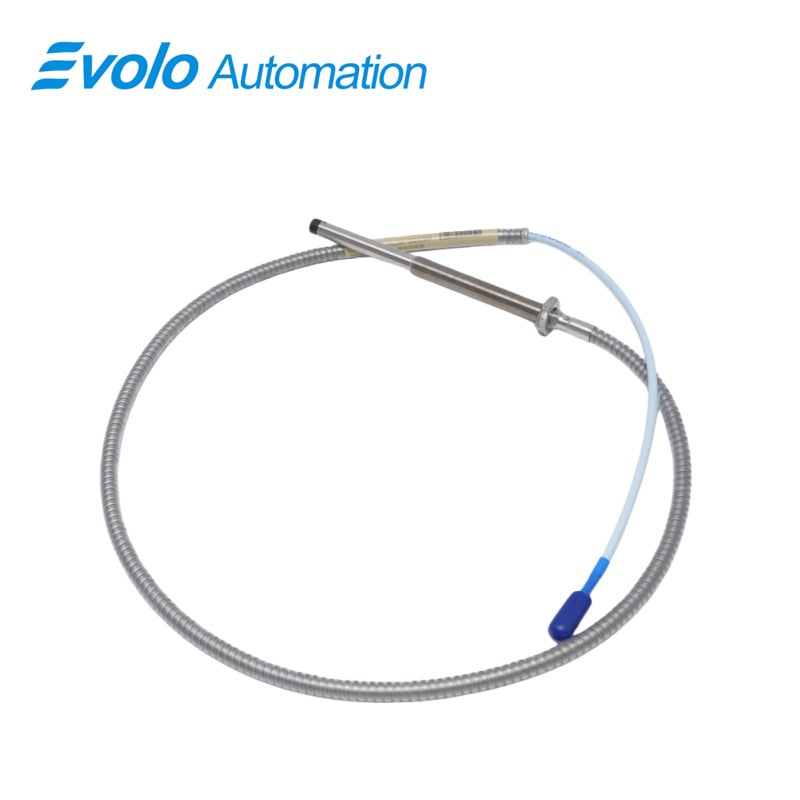

330104-05-14-50-01-05 3300 XL 8-mm-Näherungssensoren

  • Überblick
  • Ein kurzes Detail
  • Beschreibung
  • Anwendungen
  • TECHNISCHE DATEN
  • Wettbewerbsvorteil
  • Empfohlene Produkte
Überblick

Herkunftsort:

USA

Markenname:

Bently Nevada

Artikelnummer:

330104-05-14-50-01-05

Verpackungsdetails:

Original neu, fabrikversiegelt

Lieferzeit:

5-7 Tage

Zahlungsbedingungen:

T/T

Lieferfähigkeit:

Auf Lager

Ein kurzes Detail

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):

50 mm

Option für Gesamthülsehöhe (minimale Hülsehöhe):

140 mm

Gesamtlänge Option:

5,0 Meter (16,4 Fuß)

Steckverbinder- und Kabeltyp-Option:

Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, Standardkabel

Zulassungsbehörden-Option:

CSA-, ATEX-, IECEx-Zulassungen

Sensorgehäuse-Gewinde:

M10x1

Maximale Länge des Gewindeeingriffs:

15 mm

Abmessungen:

2 × 1,5 × 59 cm

Gewicht:

0,1KG

Beschreibung

Der Näherungssensor 330104-05-14-50-01-05 der Serie 3300 XL mit 8 mm ist für die Hochleistungs-Industrieautomatisierung und Maschinenüberwachung konzipiert und liefert präzise Schwingungs- und Wellenpositionsmessungen an Maschinen mit Flüssigkeitsfilm-Lagern, Turbinen und Kompressoren. Der Sensor 330104-05-14-50-01-05 liefert ein lineares Ausgangssignal, das direkt proportional zum Abstand zwischen Sensortip und leitfähiger Oberfläche ist, und unterstützt sowohl statische als auch dynamische Messungen. Mit einer linearen Messbereichsweite von 2 mm, einer Gesamtlänge des Gehäuses von 140 mm, einer gesamten Kabelänge von 5,0 m, einem nicht-gewindeten Abschnitt von 50 mm und einer Gewindebefestigung M10x1 lässt sich der Sensor 330104-05-14-50-01-05 problemlos in DCS-, SCADA- und digitale Zustandsüberwachungssysteme integrieren. Die patentierten TipLoc- und CableLoc-Konstruktionen gewährleisten eine Zugfestigkeit von 330 N sowie eine robuste Verbindung zwischen Sensortip und Kabel. Optional verhindert das FluidLoc-Kabel das Eindringen von Flüssigkeiten. Die Zulassungen nach CSA, ATEX und IECEx machen den Sensor 330104-05-14-50-01-05 ideal für die automatisierte Überwachung in explosionsgefährdeten industriellen Umgebungen.

Anwendungen

Turboschwingungsüberwachung
Die Sonde 330104-05-14-50-01-05 misst die Turbinenrotor-Schwingung über −52 °C bis +177 °C mit einem linearen Messbereich von 2 mm und einer Gesamtkabellänge von 5,0 m und liefert Keyphasor- und Drehzahlsignale für vollautomatisierte DCS-Systeme.

Lagerpositionskontrolle des Verdichters
Bei Fluidfilm-Kompressoren ermöglichen das M10x1-Gewinde und die Gehäuselänge von 140 mm der Sonde 330104-05-14-50-01-05 eine präzise Überwachung der axialen Wellenbewegung und damit vorausschauende Wartung sowie automatischen Abschaltungsschutz.

Wegmessung an Industriepumpen
Die Sonde 330104-05-14-50-01-05 liefert genaue, echtzeitfähige Wellenverlagerungs-Rückmeldungen mit ClickLoc-Stecker und optionaler FluidLoc-Leitung und unterstützt damit eine kontinuierliche, automatisierte Zustandsüberwachung.

Null-Drehzahl- und Keyphasor-Referenz
Mit einem Ausgangswiderstand von 50 Ω und einer Versorgungsempfindlichkeit von < 2 mV/V liefert die Sonde 330104-05-14-50-01-05 stabile Tachometer- und Keyphasor-Signale zur Integration in automatisierte industrielle Steuerungssysteme.

TECHNISCHE DATEN

Betriebs- und Lagertemperatur:

-52 °C bis +177 °C (-62 °F bis +350 °F)

Versorgungsempfindlichkeit:

Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung

Ausgangswiderstand:

50 Ω

Verlängerungskabelkapazität:

69,9 pF/m (21,3 pF/ft) typisch

Feldverdrahtung:

0,2 bis 1,5 mm² (16 bis 24 AWG)

Linearer Messbereich:

2 mm (80 mils)

Wettbewerbsvorteil

Automatisierungs-fähiges Design
Die Sonde 330104-05-14-50-01-05 mit FluidLoc-Kabel, ClickLoc-Stecker mit Schutzkappe und robuster TipLoc/CableLoc-Verbindung gewährleistet eine stabile Ausgangsspannung und mechanische Zuverlässigkeit bei der Überwachung in SCADA- und DCS-Systemen.

Erweiterte Kabellänge und Sondenlänge
Mit einer Gesamtlänge von 5,0 m und einer Gehäuselänge von 140 mm passt die Sonde 330104-05-14-50-01-05 in große Maschinengehäuse und behält dabei eine hohe Messgenauigkeit bei.

Thermische und mechanische Zuverlässigkeit
Betriebstemperatur von −52 °C bis +177 °C bei einer Zugfestigkeit von 330 N widersteht die Sonde 330104-05-14-50-01-05 extremen Vibrationen und thermischen Wechselbelastungen in Turbinen, Kompressoren und Pumpen.

Konformität mit API 670 und Signalgenauigkeit
Die Sonde 330104-05-14-50-01-05 gewährleistet einen linearen Messbereich, hohe Genauigkeit und eine stabile Ausgangsspannung und ist vollständig kompatibel mit den Transducersystemen der 3300-Serie (5 mm und 8 mm) für Anwendungen in der industriellen Automatisierung.
