Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
31000-28-05-35-032-03-02 |
Mindestbestellmenge: |
1 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Sensor mit Anschluss: |
3300 XL 8 mm Sonde, mehrfache Zulassungen |
|
Kabellänge des Sensors: |
0,5 m (20 in) |
|
Standoff-Adapterlänge (Option C Maß): |
3,5 in |
|
Sondeneindringtiefe-Option (Option D Maß): |
3,2 Zoll |
|
Anschlüsse: |
Zwei Stecker, ein 3/4-14 NPT-Anschluss, ein 3/4-14 auf 1/2-14 NPT Edelstahl-Reduzierstück, eine Kabelverschraubung mit Dichtungen für folgende Kabeldurchmesser: • 1/8 bis 3/16 Zoll • 1/4 bis 5/16 Zoll • 5/16 bis 3/8 Zoll |
|
Befestigungsgewinde-Option: |
3/4-14 NPT (erforderlich, wenn der Abstandadapter als Option bestellt wird) |
|
Abmessungen: |
37x9x8cm |
|
Gewicht: |
1.5KG |
Beschreibung

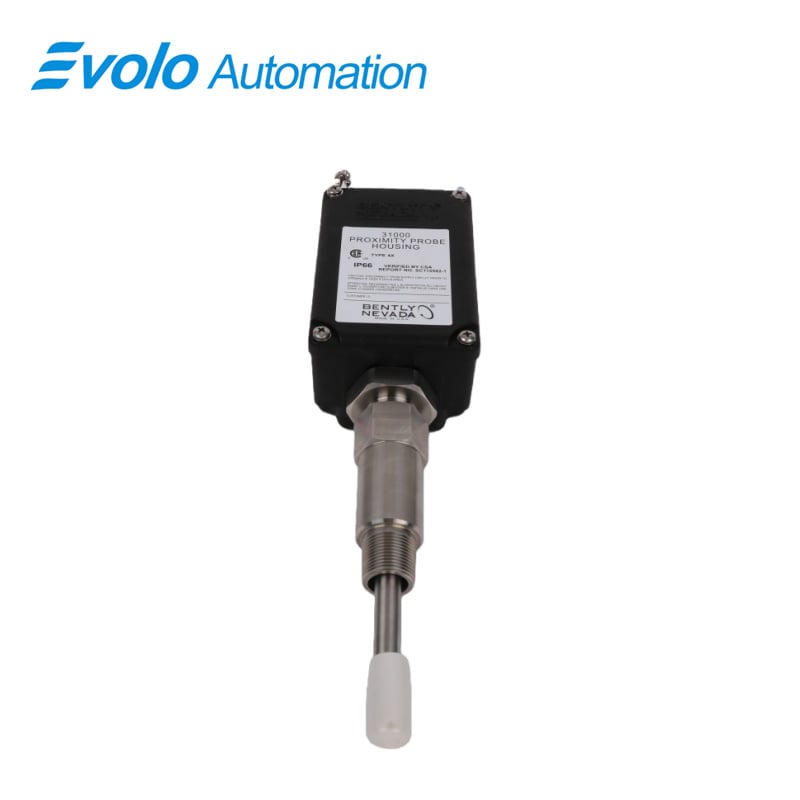

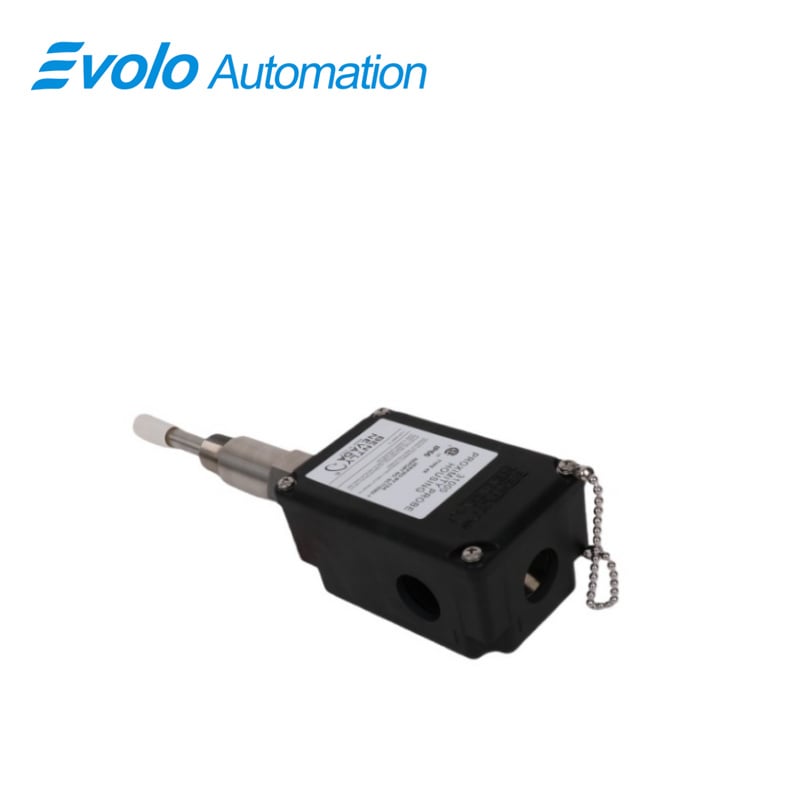

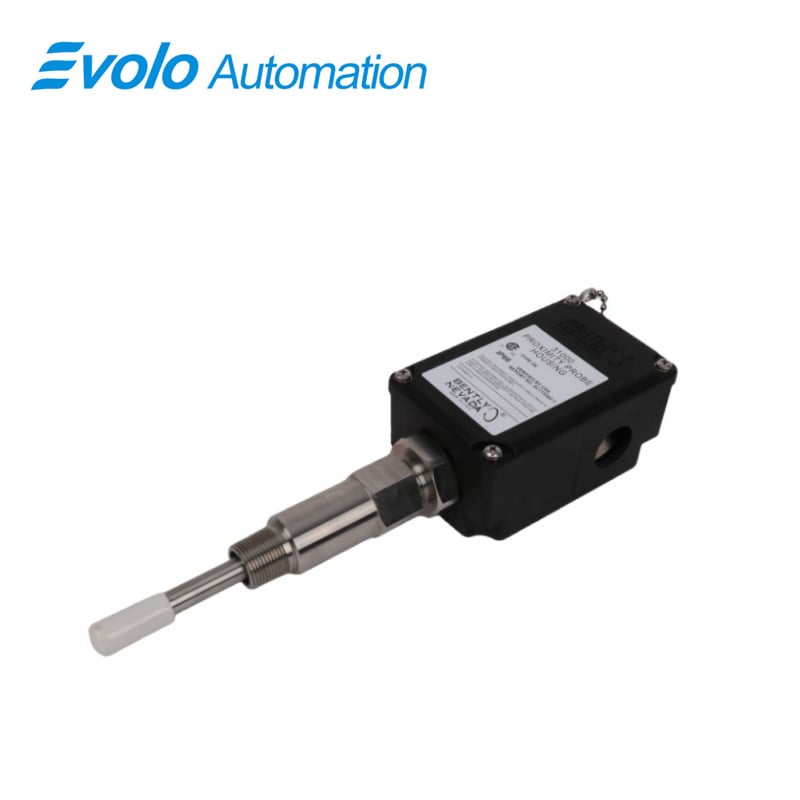

Die 31000-28-05-35-032-03-02 Näherungssensor-Gehäusebaugruppe wurde entwickelt, um sichere, langlebige und leicht zugängliche Montage für 3300 XL 8-mm-Näherungssensoren in industriellen Automatisierungsanwendungen zu gewährleisten. Für die radiale Installation an Maschinen mit Gleitlagern konzipiert, ermöglicht dieses Gehäuse den externen Zugriff auf den Sensor und das Verlängerungskabel, wodurch schnelle Spaltanpassungen oder der Austausch des Sensors ohne Demontage der Maschine möglich sind. Die Baugruppe zeichnet sich durch eine robuste Konstruktion aus glasfaserverstärktem Polyphenylensulfid (PPS)-Thermoplast mit eingebetteten leitfähigen Fasern aus, kombiniert mit korrosionsbeständigen Hülsen und Schrauben aus AISI 304- und 303-Edelstahl. Mit einer Schutzart-Zertifizierung nach Typ 4X durch CSA widersteht es Staub, Wasser und mechanischen Einwirkungen bei extremen Temperaturen von -39 °C bis +115 °C (-38 °F bis 239 °F), und seine O-Ringe sowie die Sicherungskette sorgen für eine zuverlässige Abdichtung. Zu den Standardanschlüssen gehören NPT-Stopfen, Reduzierstücke und Kabelverschraubungen für verschiedene Kabeldurchmesser. In Verbindung mit zugelassenen 3300 XL-Wandlern und eigensicheren Trennbarrieren unterstützt diese Gehäusebaugruppe einen sicheren Betrieb in explosionsgefährdeten Bereichen und erfüllt gleichzeitig die Anforderungen von API 670 für extern montierte Näherungssysteme in automatisierten Maschinen.
Anwendungen
1. Überwachung der radialen Vibration
Die Gehäusebaugruppe unterstützt radial montierte 3300 XL-Sonden zur Schwingungsmessung an rotierenden Maschinen und ermöglicht die automatisierte Überwachung des Zustands von Turbinen- und Pumpenlagern. Das 0,5-m-Sondenkabel und der verstellbare Abstandshalter ermöglichen eine präzise Spaltanpassung.
2. Erfassung von Keyphasor-Signalen
Ermöglicht die Montage von 3300 XL-Sonden zur Erfassung von Phasenreferenzsignalen (Keyphasor) für die synchronisierte Schwingungsanalyse in automatisierten Überwachungssystemen. Die sicheren Edelstahlhülsen gewährleisten die Ausrichtung auch bei Hochgeschwindigkeitsbetrieb.
3. Sondewartung und -ersatz
Ermöglicht den externen Zugriff auf Näherungssonden zur Kalibrierung, zum Austausch oder zur Spaltanpassung, ohne dass die Maschine demontiert werden muss, wodurch die Wartungszeiten in automatisierten Produktionslinien erheblich reduziert werden.
4. Anwendungen mit Korrosions- und Chemikalienbeständigkeit
Das aus PPS-Thermoplast und Edelstahl gefertigte Gehäuse widersteht korrosiven Umgebungen in chemischen und petrochemischen Anlagen und bewahrt so die Integrität der Sonde sowie genaue automatisierte Messwerte.
5. Überwachung von explosionsgefährdeten Bereichen
In Verbindung mit eigensicheren Trennbarrieren ermöglicht diese Gehäusebaugruppe den Einsatz von 3300 XL-Näherungssensoren in explosiven oder entzündbaren Umgebungen, wobei die Einhaltung der API 670-Normen und automatisierter Sicherheitsprotokolle sichergestellt wird.
TECHNISCHE DATEN
|
Schutzartennennwerte: |
Typ 4X nach Zertifizierung durch die Canadian Standards Association (CSA) |
|
Gehäusematerial: |
Glasverstärkter Polyphenylensulfid (PPS) Thermoplast mit leitfähigen Fasern |
|
Mantelmaterial und Sicherungskette: |
AISI 304 Edelstahl |
|
Äußerer Mantel und Außenschrauben: |
AISI 303 Edelstahl |
|
O-Ring-Material: |
Neopren |
|
Empfohlener Drehmoment (Sicherungsmutter): |
29,4 N·m (260 in·lb) |
|
Gehäusefestigkeit (typisch): |
Die Außenhülse wurde mit ihrer Achse parallel zur Horizontalen auf einem Prüfstand montiert, und das Gehäuse wurde über ein Endloch an der Außenhülse befestigt |
|
Schlagfestigkeit des Gehäuses: |
Zertifiziert durch BASEEFA, um zwei getrennten Schlägen mit jeweils 4 Joule (3,0 ft·lb) bei -39 °C (-38 °F) und bei 115 °C (239 °F) standzuhalten |
Wettbewerbsvorteil
1. Langlebige und korrosionsbeständige Konstruktion
PPS-Thermoplast mit leitfähigen Fasern in Kombination mit AISI 304/303-Edelstahl widersteht Korrosion, mechanischem Verschleiß und chemischer Beanspruchung und gewährleistet langfristige Zuverlässigkeit in automatisierten Maschinen.
2. Einfacher externer Zugriff für Effizienz bei der Automatisierung
Ermöglicht Abstandseinstellungen und Sensoraustausch ohne Demontage, reduziert Ausfallzeiten und ermöglicht kontinuierliche, automatisierte Überwachung von Vibration und Position.
3. Konformität mit API 670
Vollständig konform mit den API 670-Normen für extern montierte Näherungssensor-Gehäuse, unterstützt die automatisierte Sicherheitsüberwachung und präzise Messung bei Fluidfilm-Lagermaschinen.
4. Hohe Schlag- und Temperaturbeständigkeit
Zertifiziert, um zwei separate 4-Joule-Stöße bei -39°C und +115°C zu widerstehen, wodurch eine stabile Sondennleistung in automatisierten Systemen unter extremen Temperatur- und Vibrationsbedingungen gewährleistet ist.
5. Flexible Montage- und Kabeloptionen
Beinhaltet mehrere NPT-Anschlüsse und Kabelverschraubungen für Kabel von 1/8 bis 3/8 Zoll, die flexible Installationsmöglichkeiten für verschiedene Konfigurationen automatisierter Maschinen bieten, während die Signalintegrität erhalten bleibt.
