Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330104-00-10-05-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
00 mm |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
100 mm |
|
Gesamtlänge Option: |
0,5 Meter (1,6 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
M10x1 |
|
Maximale Länge des Gewindeeingriffs: |
15 mm |
|
Abmessungen: |
1,8x1,6x66 cm |
|
Gewicht: |
0,1KG |
Beschreibung

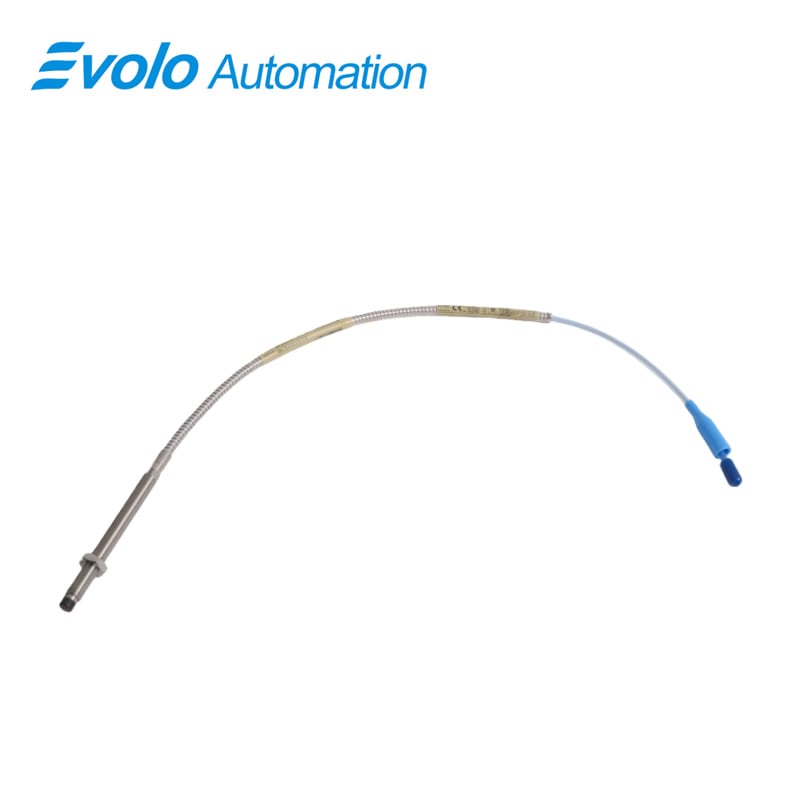

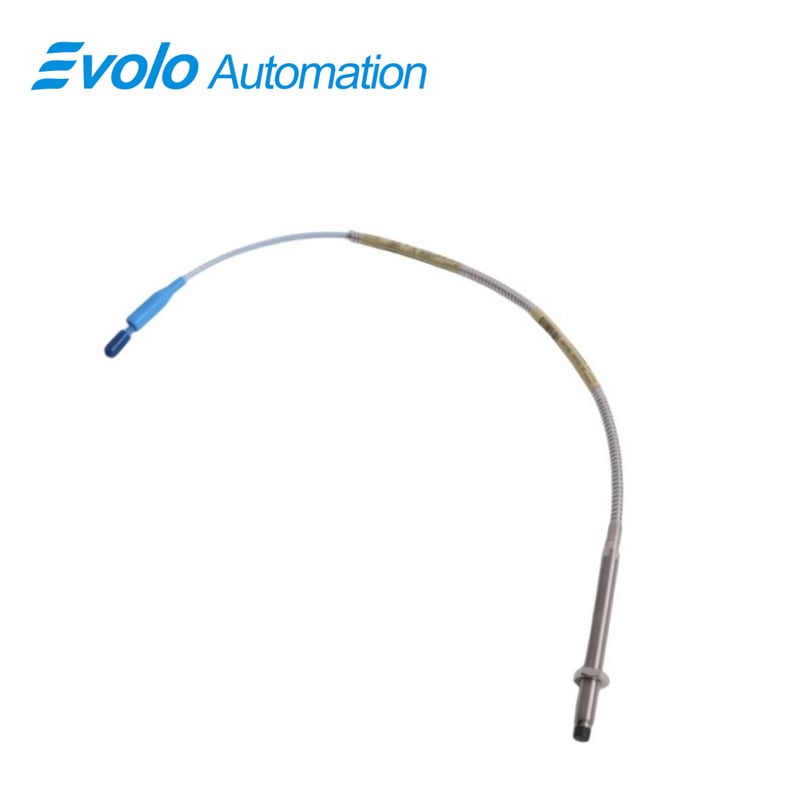

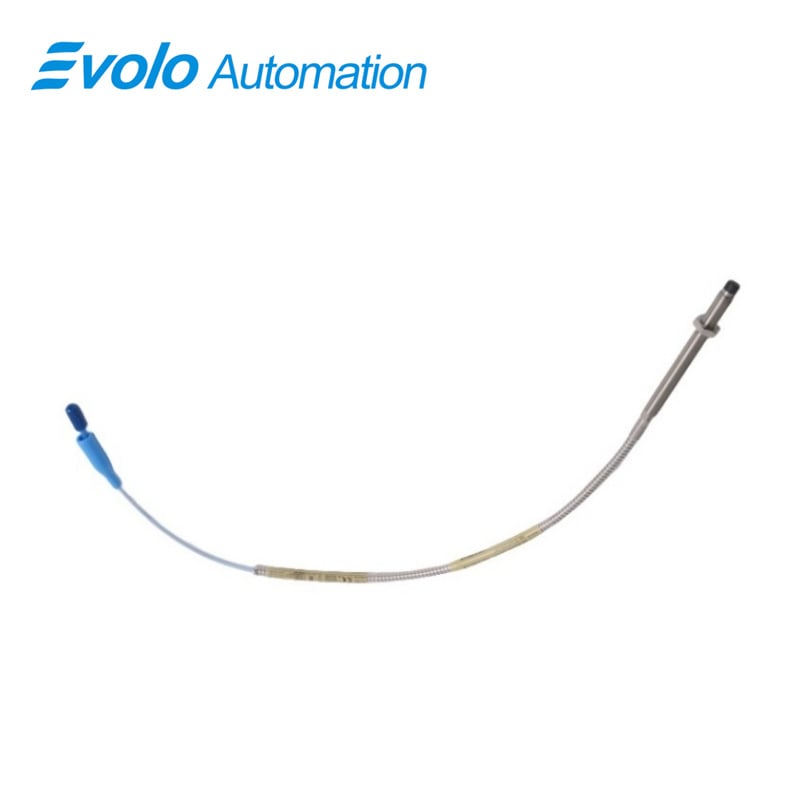

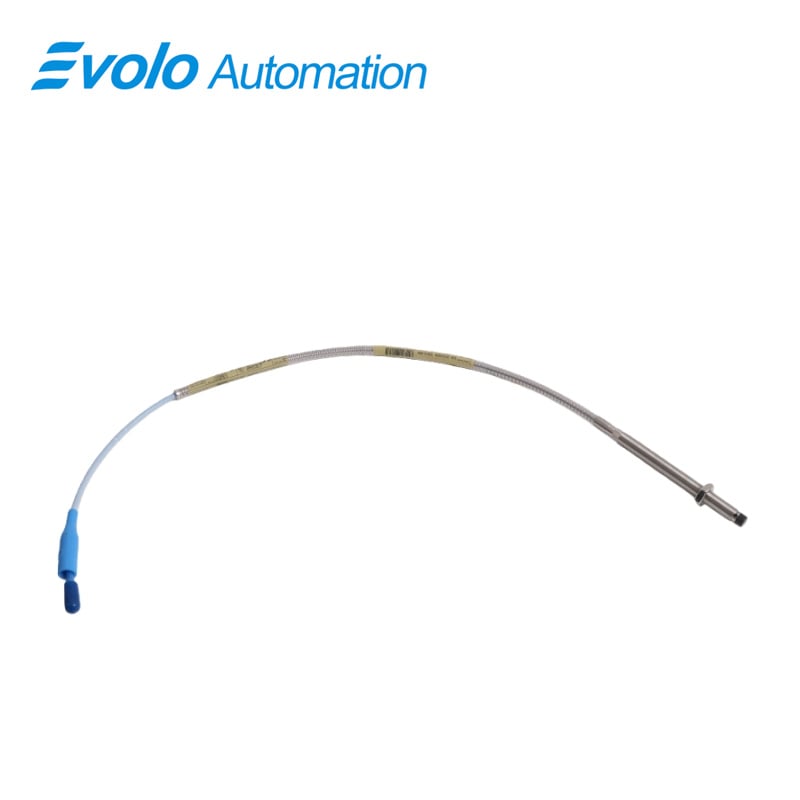

Die 330104-00-10-05-02-05 3300 XL 8 mm Näherungs-Sonde liefert eine Spannungsausgabe, die direkt proportional zum Abstand zwischen der Sondenspitze und einer leitfähigen Oberfläche ist. Konzipiert für präzise Messung sowohl statischer (Position) als auch dynamischer (Schwingung) Werte, unterstützt die 330104-00-10-05-02-05 3300 XL 8 mm keyphasor-Referenz- und Drehzahlmessungen an Maschinen mit Flüssigkeitsfilm-Lagern. Die Sonde verfügt über eine gesamte Kabelänge von 0,5 m, ein Gehäusegewinde M10x1 mit einer Eingriffstiefe von 15 mm und arbeitet im Temperaturbereich von −52 °C bis +177 °C (−62 °F bis +350 °F). Der Ausgangswiderstand beträgt 50 Ω, und die Kapazität des Verlängerungskabels liegt bei 69,9 pF/m (21,3 pF/ft). Die 330104-00-10-05-02-05 3300 XL 8 mm umfasst einen miniaturisierten koaxialen ClickLoc-Steckverbinder mit Standardkabel; optional ist ein FluidLoc-Kabel zur Vermeidung von Ölleckagen erhältlich; zudem besitzt sie die Zulassungen von CSA, ATEX und IECEx. Die patentierten TipLoc- und CableLoc-Konstruktionen gewährleisten eine Zugfestigkeit von 330 N und sichern damit Sonde und Kabel während des Betriebs. Alle 330104-00-10-05-02-05 3300 XL 8 mm die Komponenten sind abwärtskompatibel mit bestehenden Transducersystemen der Serie 3300 und ermöglichen einen direkten Austausch ohne Neukalibrierung, wodurch Installation und Wartung bei der Überwachung automatisierter Maschinen effizient gestaltet werden.
Anwendungen
Axiale Positionsbestimmung an Flüssigkeitsfilm-Lagern
Die 330104-00-10-05-02-05 3300 XL 8 mm der Sensor misst die axiale Wellenverschiebung mit einem linearen Messbereich von 2 mm (80 mils) und liefert ein 4–20-mA-proportionales Ausgangssignal für Maschinensteuerungssysteme. Sein gewindeter Sensor mit M10x1-Passgewinde eignet sich für beengte Einbauräume in Verdichtern und Turbinen.
Schwingungsüberwachung an rotierenden Maschinen
Die 330104-00-10-05-02-05 3300 XL 8 mm der Sensor erfasst dynamische Schwingungssignale bis zu hohen Frequenzen unter Verwendung seines kompakten koaxialen ClickLoc-Steckverbinders sowie einer Leitungskapazität des Verlängerungskabels von 69,9 pF/m für eine genaue Signalübertragung.
Keyphasor-Referenz und Drehzahlmessung
Die 330104-00-10-05-02-05 3300 XL 8 mm der Sensor liefert Keyphasor-Signale zur Drehzahlsynchronisation von Turbinen und Motoren und ermöglicht damit automatisierte Steuerungslogik sowie eine Phasenreferenz für Überwachungssysteme.
Überwachung zur Vermeidung von Flüssigkeitslecks
Wenn der Sensor zusammen mit dem optionalen FluidLoc-Kabel bestellt wird, der 330104-00-10-05-02-05 3300 XL 8 mm verhindert das Austreten von Öl oder Flüssigkeit durch das Sondenkabel und gewährleistet einen zuverlässigen Betrieb in Umgebungen mit hoher Luftfeuchtigkeit oder Schmierung.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Schnelle Montage dank vorgewindeter Ausführung
Die 330104-00-10-05-02-05 3300 XL 8 mm wird mit einer M10x1-gewindeten Sonde und einer maximalen Eingriffstiefe von 15 mm geliefert, wodurch eine schnelle und sichere Montage ohne zusätzliches Befestigungsmaterial möglich ist.
Kabelverbindung mit hoher Zugfestigkeit
Patentierte CableLoc-Konstruktion der 330104-00-10-05-02-05 3300 XL 8 mm bietet eine Zugfestigkeit von 330 N und verhindert so Kabeltrennungen während der Wartung oder des Maschinenbetriebs.
Breiter Temperaturbetriebsbereich
Im Temperaturbereich von -52 °C bis +177 °C arbeitet der 330104-00-10-05-02-05 3300 XL 8 mm ermöglicht den Einsatz in extremen Umgebungen – beispielsweise bei beheizten Turbinen und kryogenen Kompressoren – ohne Abweichung der Ausgangsspannung um mehr als 2 mV pro Eingangsspannungsvolt.
Rückwärtskompatibilität mit bestehenden 3300-Serien
ALLE 330104-00-10-05-02-05 3300 XL 8 mm sonden und Verlängerungskabel sind mit anderen 3300 XL- sowie nicht-XL-Komponenten mit 5 mm/8 mm Durchmesser austauschbar, was Aufrüstungen ohne Neukalibrierung vereinfacht.
Signalgenauigkeit in rauen Umgebungen
Die 330104-00-10-05-02-05 3300 XL 8 mm gewährleistet eine genaue Ausgangswiderstandswert von 50 Ω und eine minimale kapazitive Wirkung des Verlängerungskabels (69,9 pF/m), sodass präzise Messungen für automatisierte Steuerungs- und Überwachungssysteme möglich sind.
