Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330104-00-03-05-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
00 mm |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
30 mm |
|
Gesamtlänge Option: |
0,5 Meter (1,6 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
M10x1 |
|
Maximale Länge des Gewindeeingriffs: |
15 mm |
|
Abmessungen: |
20,5x22,4x3,3 cm |
|
Gewicht: |
0,2 KG |
Beschreibung

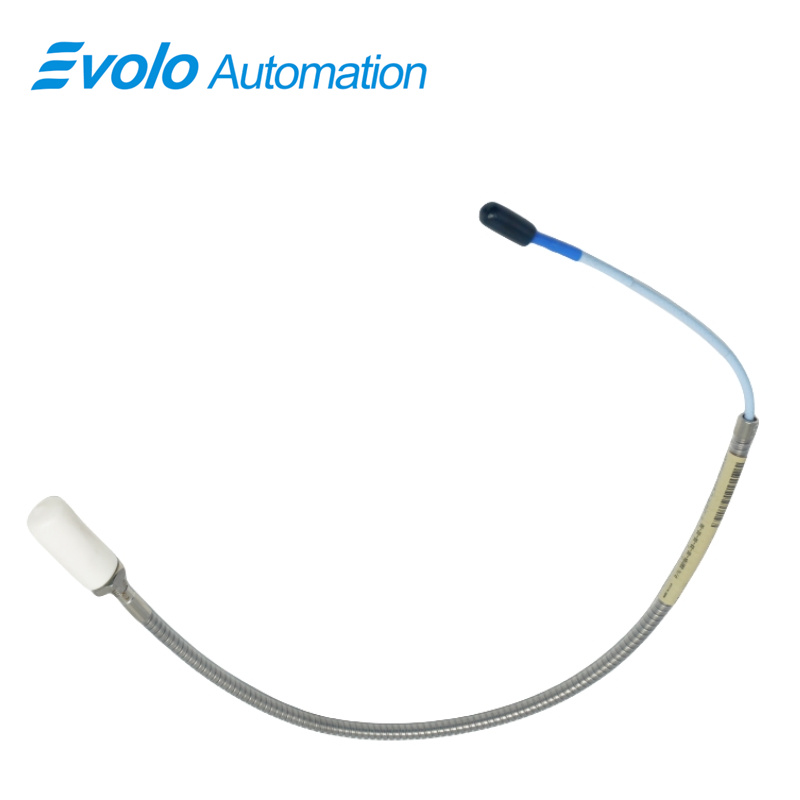

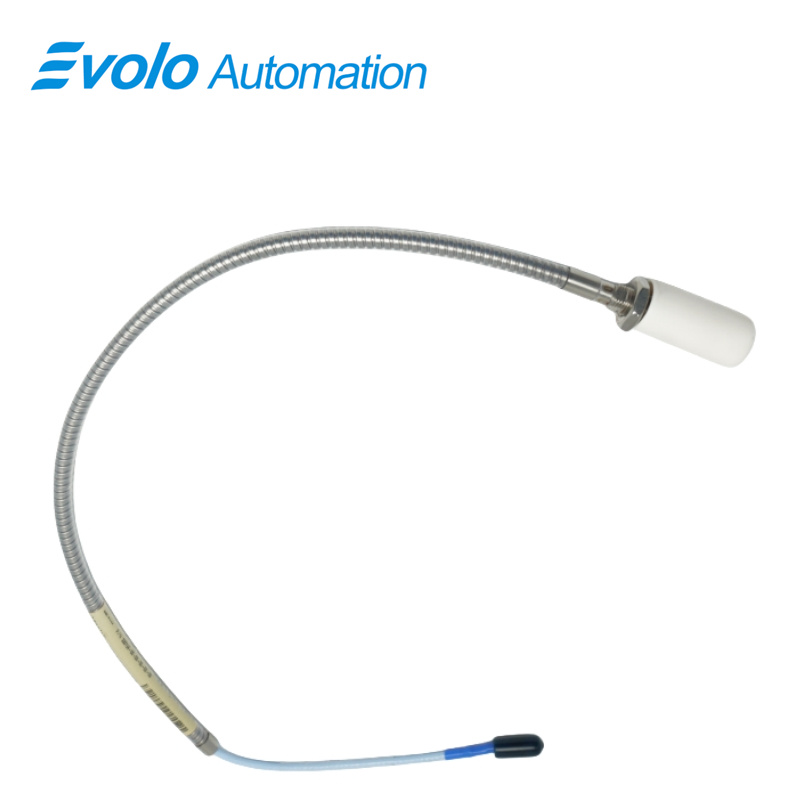

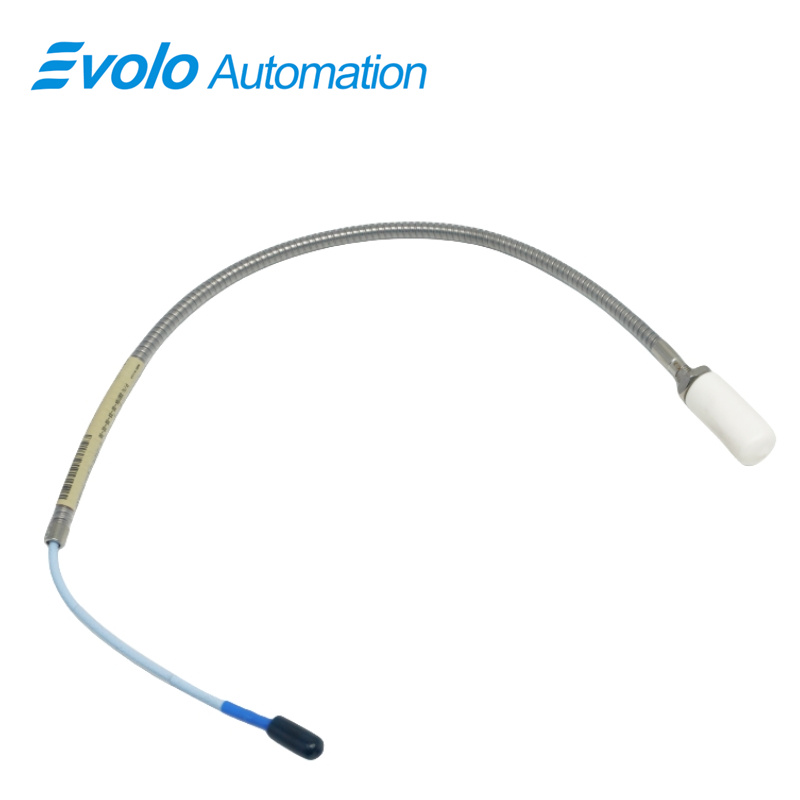

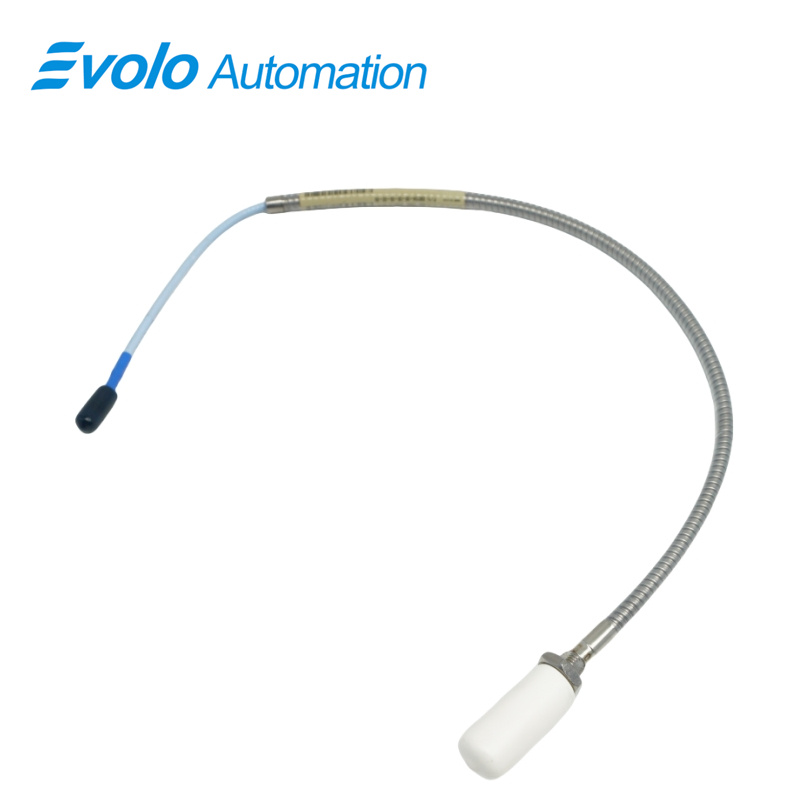

Der 330104-00-03-05-02-05 3300 XL 8 mm Näherungssensor ist ein fortschrittlicher Wirbelstromsensor, der für die präzise Überwachung in automatisierten industriellen Anlagen konzipiert ist. Er ist zur Messung sowohl statischer Wellenpositionen als auch dynamischer Vibrationen ausgelegt und liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen Sondenspitze und leitender Oberfläche ist. Ideal für Hochgeschwindigkeitsmaschinen, Turbinen, Kompressoren und Anlagen mit Flüssigkeitsfilmlagern gewährleistet dieser Sensor eine genaue Erfassung von Verschiebungen und Vibrationen, die für die Betriebssicherheit und die vorausschauende Wartung entscheidend sind. Mit einem M10×1-Gewinde am Sondenkörper, einem Standardkabel von 0,5 Meter Länge und miniaturisierten ClickLoc-Steckverbindern integriert sich die 3300 XL 8 mm Sonde nahtlos in Automatisierungssysteme. Ihre robuste Konstruktion umfasst patentierte TipLoc- und CableLoc-Technologien für eine hervorragende Verbindung der Sondenspitze sowie eine Kabelzugfestigkeit von 330 N. Optional verfügbare FluidLoc-Kabelverlegung verhindert ÖL- oder Flüssigkeitsaustritt und ermöglicht einen zuverlässigen Betrieb in schmierintensiven Umgebungen. Der Sensor erfüllt die Zulassungen von CSA, ATEX und IECEx für explosionsgefährdete Bereiche, unterstützt extreme Temperaturen von −52 °C bis +177 °C und ist vollständig kompatibel mit anderen 3300-Serie 5 mm und 8 mm Komponenten, was Systemerweiterungen und Wartungsarbeiten vereinfacht.
Anwendungen
Kompakte Wellen- und Vibrationsüberwachung
Der 330104-00-03-05-02-05 misst axialen und radialen Wellenversatz präzise und erkennt Fehlausrichtung, Unwucht oder Verschleiß in Motoren, Kompressoren und Turbinen, um mechanische Ausfälle zu verhindern.
Installationen in beengten Bauräumen
Mit einem Gehäusedurchmesser von 30 mm und einem 0,5 Meter langen Kabel ist der 330104-00-03-05-02-05 ideal für Maschinenanordnungen, bei denen die Sonde aufgrund begrenzten Platzes kompakt ausgeführt sein muss, ohne dabei an Messgenauigkeit einzubüßen.
Zuverlässiger Betrieb unter rauen Bedingungen
CSA-, ATEX- und IECEx-Zertifizierungen sowie ein Betriebstemperaturbereich von -52 °C bis +177 °C ermöglichen einen zuverlässigen Einsatz des 330104-00-03-05-02-05 in extremen oder explosionsgefährdeten industriellen Umgebungen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Präzise Messung mit linearem Bereich von 2 mm
Gewährleistet genaue statische und dynamische Überwachung kritischer Maschinen und unterstützt vollständig die Einhaltung von API 670.
Hohe Temperaturbeständigkeit (−52 °C bis +177 °C)
Betrieb zuverlässig in rauen industriellen Umgebungen mit starken thermischen Schwankungen.
Globale Konformität für explosionsgefährdete Bereiche
Zertifiziert nach CSA, ATEX und IECEx für den Einsatz in entzündbaren und explosiven Umgebungen gemäß internationalen Sicherheitsstandards.
Verbesserte mechanische Integrität (TipLoc & CableLoc, 330 N)
Patentierte Technologien bieten eine überlegene Verbindung zwischen Sondenspitze und Kabelhalterung, wodurch Wartungsaufwand und Betriebsrisiken minimiert werden.
