Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330101-00-88-10-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
0,0 in |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
8,8 Zoll |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
3/8-24 UNF-Gewinde |
|
Maximale Länge des Gewindeeingriffs: |
0,563 in |
|
Abmessungen: |
1,5x1,3x66cm |
|
Gewicht: |
0,1KG |
Beschreibung

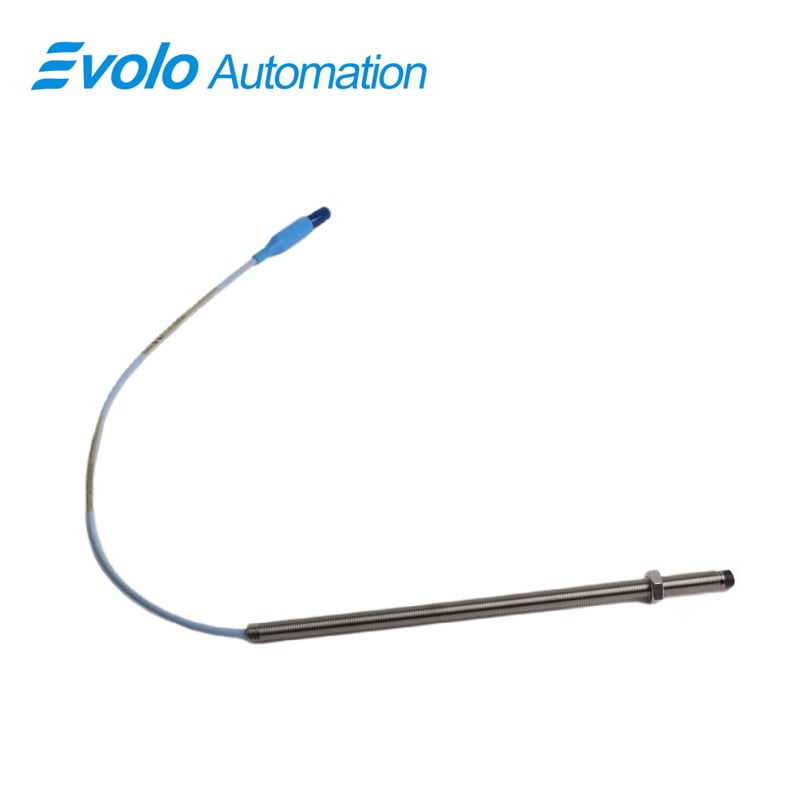

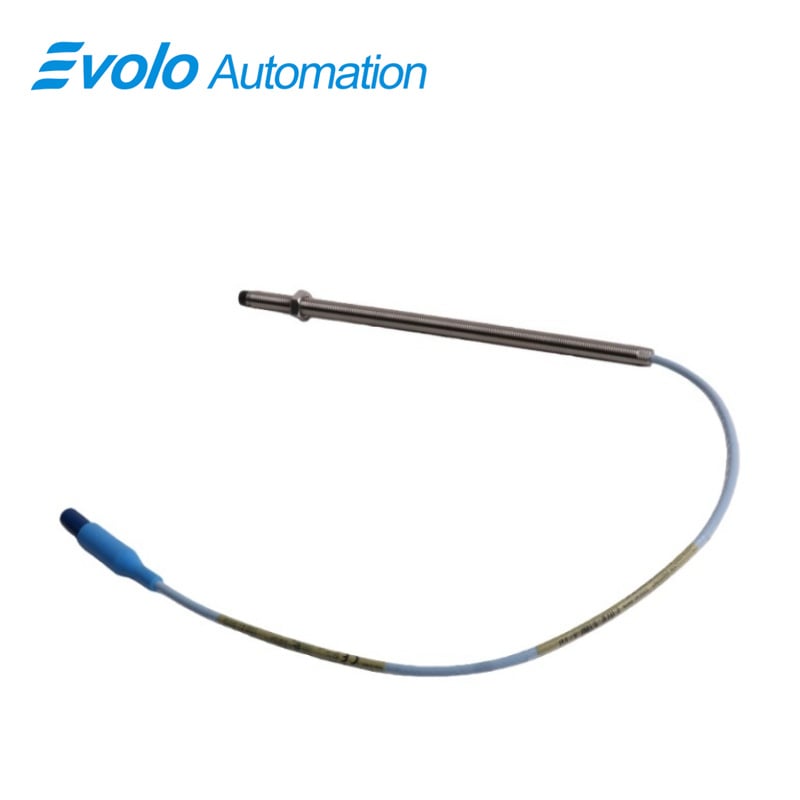

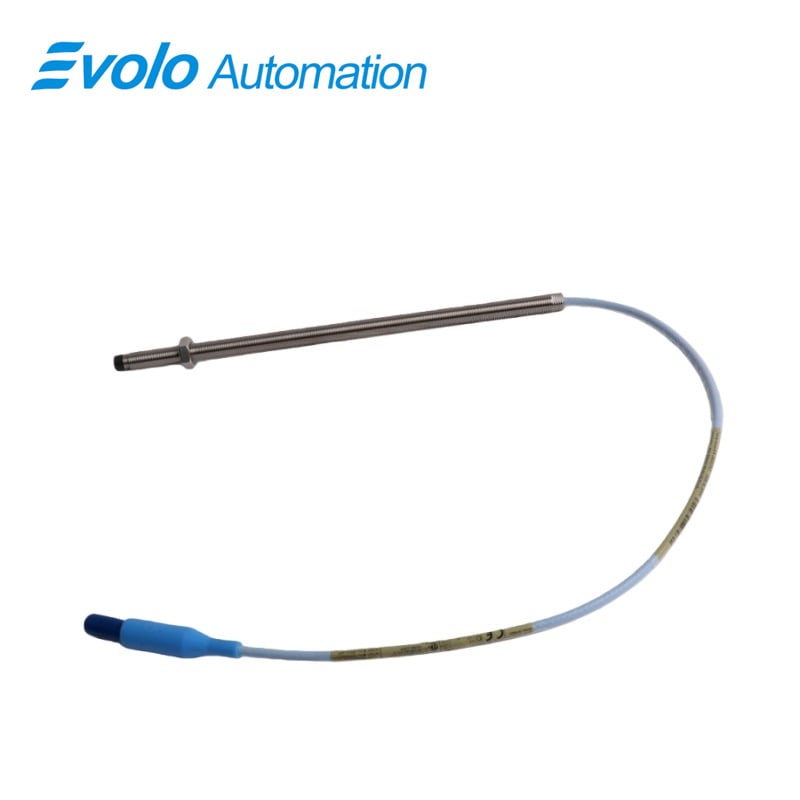

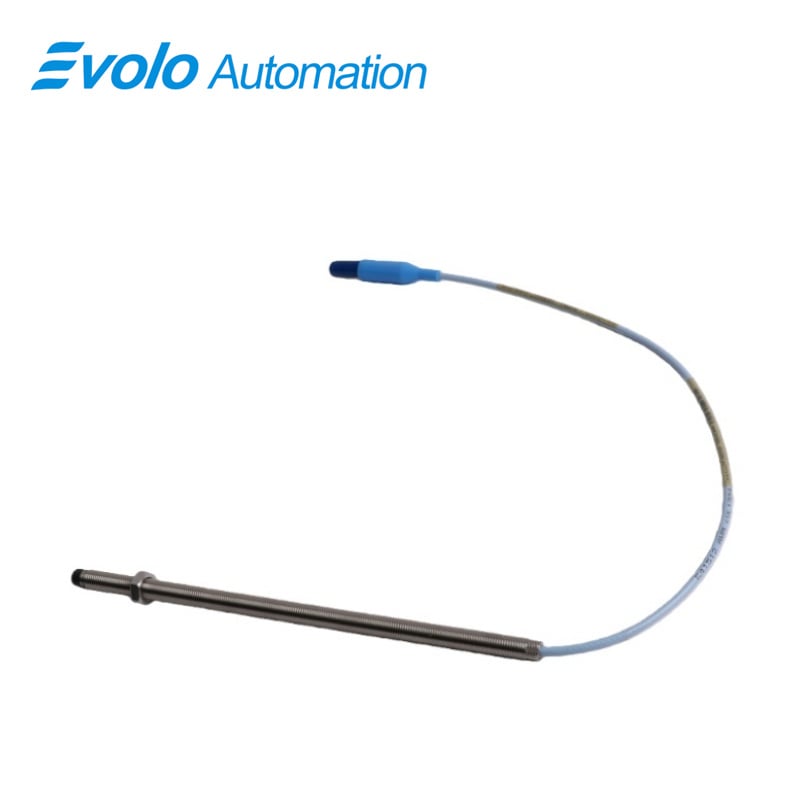

Der Näherungssensor 330101-00-88-10-02-05 der Serie 3300 XL mit 8 mm ist ein hochpräziser Automatisierungssensor, der für berührungslose Schwingungs- und Wegmessungen in kritischen industriellen Anlagen konzipiert wurde. Der Sensor 330101-00-88-10-02-05 erzeugt eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der Sensorspitze und der leitfähigen Zieloberfläche ist, wodurch sowohl statische (Positions-) als auch dynamische (Schwingungs-) Überwachung ermöglicht wird. Mit einer Gesamtlänge des Gehäuses von 8,8 Zoll, einem Gewinde 3/8-24 UNF, einer gesamten Kabelänge von 1,0 Meter und einem miniaturisierten koaxialen ClickLoc-Stecker lässt sich der Näherungssensor 330101-00-88-10-02-05 der Serie 3300 XL nahtlos in PLC-, SCADA- und DCS-Automatisierungsplattformen integrieren. Die Zulassungen durch CSA, ATEX und IECEx gewährleisten Zuverlässigkeit in rauen industriellen Umgebungen sowie Betriebstemperaturen von −52 °C bis +177 °C garantiert eine kontinuierliche Leistung. Die Versorgungsempfindlichkeit beträgt weniger als 2 mV/V, der Ausgangswiderstand liegt bei 50 Ω und der lineare Messbereich beträgt 2 mm, wodurch präzises Feedback für automatisierte Prozessregelung, vorausschauende Wartung und Zustandsüberwachungssysteme bereitgestellt wird.
Anwendungen
Axiale und radiale Rotordrehlagenerfassung
Mit einem linearen Messbereich von 2 mm ermöglicht die Sonde 330101-00-88-10-02-05 der Serie 3300 XL eine präzise Verfolgung der Wellenverschiebung für automatisierte Rotorensteuerung und Diagnosesysteme.
Erzeugung von Keyphasor- und Drehzahlsignalen
Die Sonde 330101-00-88-10-02-05 liefert genaue Keyphasor-Ausgänge und Drehzahlreferenzen für die Echtzeit-Automatisierung der Synchronisierung rotierender Maschinen.
Automatisierung der Zustandsüberwachung
Die Sonde 330101-00-88-10-02-05 der Serie 3300 XL integriert sich nahtlos in SCADA- und DCS-Plattformen und liefert Daten für automatisierte Warnmeldungen, Notabschaltungen sowie Prozessoptimierung.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Hohe Haltbarkeit und Zuverlässigkeit
Das patentierte TipLoc-Gießverfahren gewährleistet eine robuste Verbindung zwischen Sondenspitze und Gehäuse, während CableLoc eine Zugfestigkeit von 330 N bietet und damit Ausfälle in automatisierten Systemen minimiert.
Umweltresilienz
Zulassungen nach CSA, ATEX und IECEx sowie betriebstemperaturbereich von −52 °C bis +177 °C , wodurch die Sonde 330101-00-88-10-02-05 für extreme industrielle Automatisierungsumgebungen geeignet ist.
Einsteck-und-spiel Integration
Miniatur-Koaxial-ClickLoc-Steckverbinder mit optionalen FluidLoc-Kabeln vereinfachen die Integration in SPS-, SCADA- und DCS-Systeme und verhindern Leckagen sowie Ausfallzeiten durch Wartung.
API 670 Konformität
Erfüllt die API-670-Norm hinsichtlich Linearität, Genauigkeit, mechanischer Konfiguration und Temperaturstabilität und gewährleistet damit zuverlässige automatisierte Überwachung und Prozessregelung.
