Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330101-00-40-20-12-05 |
Mindestbestellmenge: |
1 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
0,0 in |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
4,0 in |
|
Gesamtlänge Option: |
2,0 Meter (6,6 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniatur-Koaxial-ClickLoc-Stecker, FluidLoc-Kabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
3/8-24 UNF-Gewinde |
|
Maximale Länge des Gewindeeingriffs: |
0,563 in |
|
Abmessungen: |
1,5x1,3x119cm |
|
Gewicht: |
0,1KG |
Beschreibung

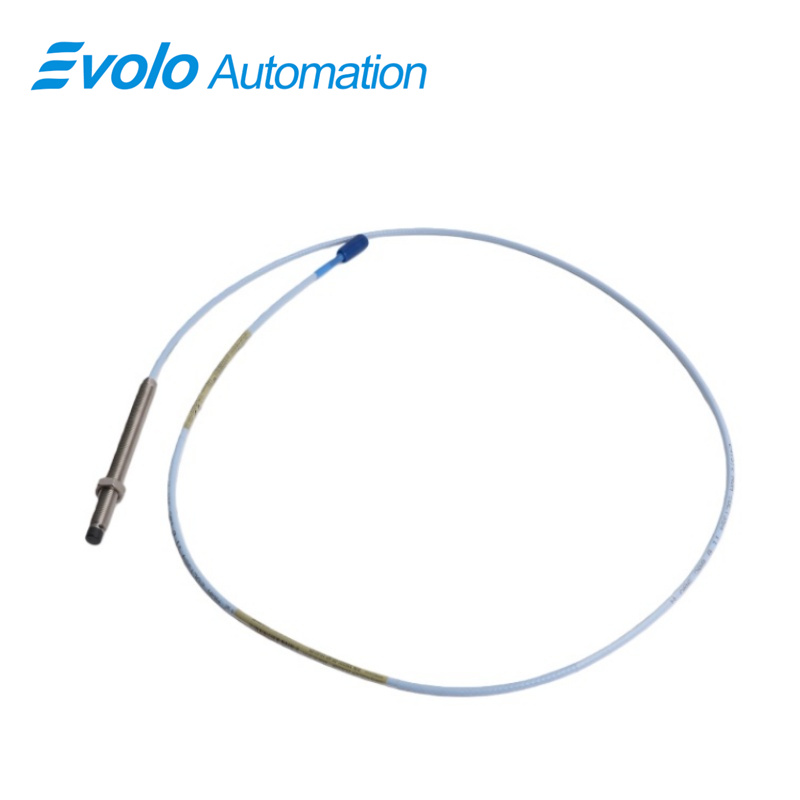

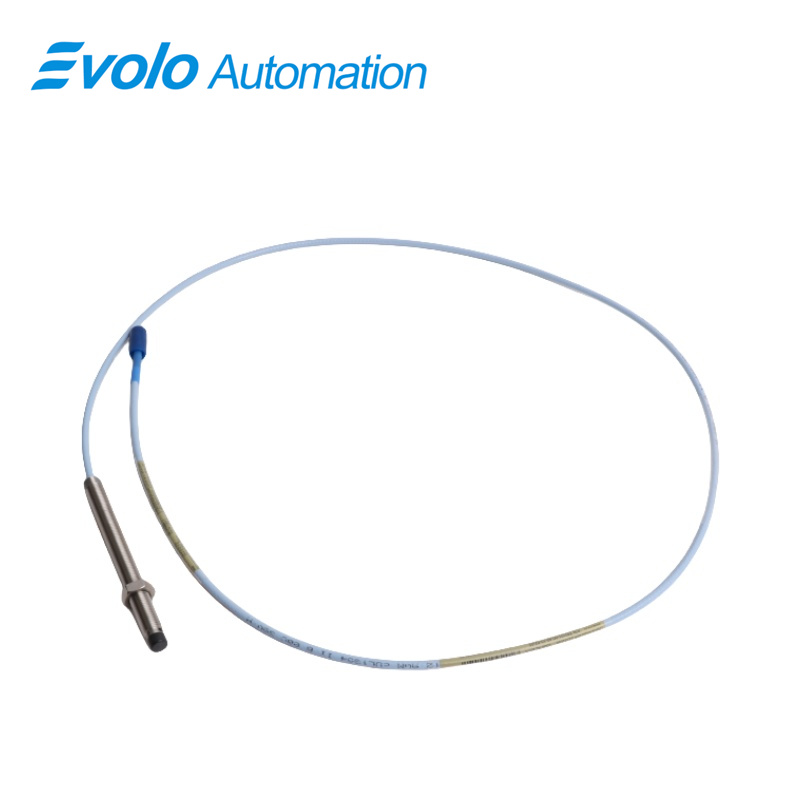

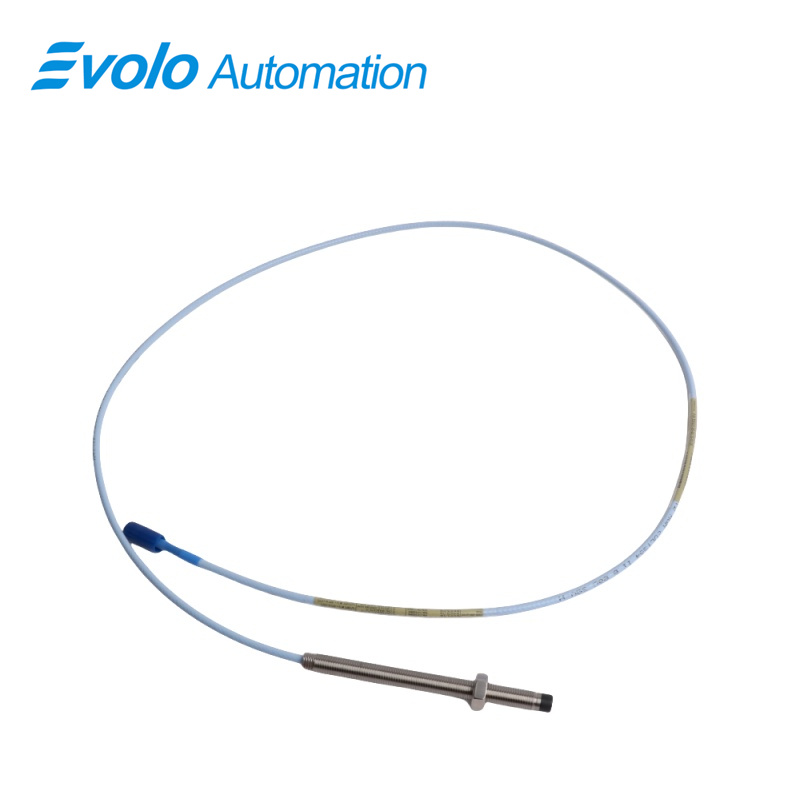

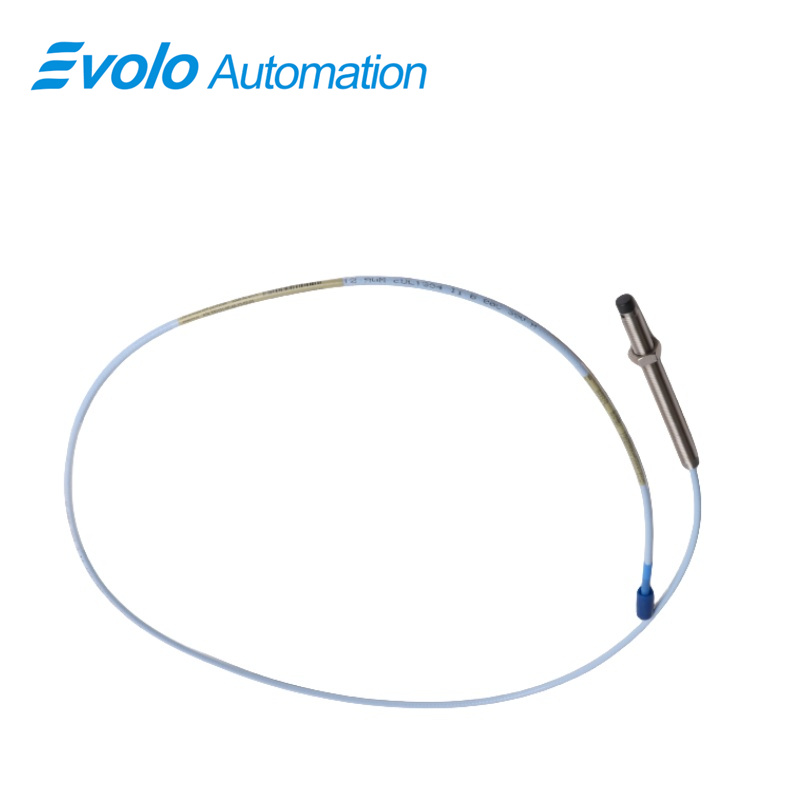

Der 330101-00-40-20-12-05 3300 XL 8 mm Näherungssensor ist ein leistungsstarker Wirbelstromaufnehmer, der für die industrielle Automatisierung, vorausschauende Wartung und Zustandsüberwachung von Maschinen entwickelt wurde. Dieser 3300 XL 8 mm-Sensor erzeugt eine Spannungsausgabe, die direkt proportional zum Abstand zwischen der Sensorkopfspitze und leitfähigen Oberflächen ist, wodurch sowohl statische Positionsmessungen als auch dynamische Schwingungsanalysen an rotierenden Anlagen ermöglicht werden. Für Gleitlager, Turbinen, Kompressoren und Pumpen konzipiert, gewährleistet er eine genaue Überwachung in automatisierten Steuerungssystemen.
Konstruiert mit einem 3/8-24 UNF Gewindegehäuse mit einer Gesamtlänge von 4,0 Zoll und kombiniert mit einem 2,0 Meter langen FluidLoc-Kabel gewährleistet die Sonde mechanische und signaltechnische Integrität sowie Schutz vor Flüssigkeitseindringung. Der Miniatur-Coaxial-ClickLoc-Stecker ermöglicht sichere, vibrationsfeste Verbindungen, während das TipLoc- und CableLoc-Design eine Zugfestigkeit von bis zu 330 N bietet und somit die Haltbarkeit in automatisierter Maschinentechnik verbessert. Die Sonde arbeitet über extreme Temperaturen von -52 °C bis +177 °C (-62 °F bis +350 °F) mit einem Ausgangswiderstand von 50 Ω, einer Kabelkapazität von 69,9 pF/m und einer Versorgungsempfindlichkeit von weniger als 2 mV/V, wodurch stabile und präzise Messwerte sichergestellt werden. Konform mit den Normen von CSA, ATEX und IECEx erfüllt die 3300 XL 8 mm Sonde zudem die API 670-Anforderungen hinsichtlich Linearität, mechanischer Konfiguration und Temperaturstabilität. Vollständig abwärtskompatibel mit bestehenden 3300-Serie-Sonden, Verlängerungskabeln und Proximitor-Sensoren integriert sie sich nahtlos in automatisierte Überwachungsnetzwerke.
Anwendungen
Anwendung 1: Überwachung von Vibrationen bei rotierenden Maschinen
Die 3300 XL 8 mm Sonde liefert präzise radiale Vibrationsmessungen an Turbinen, Pumpen und Kompressoren. Ihr linearer Messbereich von 2 mm ermöglicht die frühzeitige Erkennung von Wellenunwuchten und unterstützt automatisierte vorausschauende Wartung.
Anwendung 2: Detektion der axialen Wellenposition
Die genaue Messung der axialen Wellenverschiebung in Fluidfilm-Lagersystemen ermöglicht die automatisierte Anpassung von Vorschub- und Betriebsparametern, reduziert Verschleiß und verlängert die Lebensdauer der Anlage.
Anwendung 3: Integration der Keyphasor-Phasenreferenz
Als Keyphasor-Sensor eingesetzt, liefert die Sonde hochauflösende Phasenreferenzsignale zur Drehzahlmessung und ermöglicht so automatisierte Echtzeitdiagnosen.
Anwendung 4: Automatische Überdrehzahlüberwachung
Die Sonde gibt zuverlässige Drehzahlsignale an integrierte Überdrehzahl-Schutzsysteme aus und gewährleistet so automatisierte Sicherheit und den Abschaltbetrieb der Maschine unter extremen Bedingungen.
Anwendung 5: Vorausschauende Wartung in der industriellen Automatisierung
Die kontinuierliche Überwachung von Vibration und Position ist in automatisierte Predictive-Maintenance-Plattformen integriert und reduziert ungeplante Ausfallzeiten sowie optimiert Wartungsintervalle in industriellen Anlagen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Wettbewerbsvorteil 1: Zulassungen für explosionsgefährdete Bereiche
Mit Zulassungen nach CSA, ATEX und IECEx arbeitet die Sonde sicher in explosionsgefährdeten oder gefährlichen Umgebungen und ermöglicht eine sichere automatisierte Überwachung.
Wettbewerbsvorteil 2: FluidLoc Kabelschutz
Die FluidLoc-Kabelvariante verhindert das Eindringen von Flüssigkeiten und gewährleistet Signalgenauigkeit sowie langfristige Haltbarkeit in automatisierten Prozesssteuerungsumgebungen.
Wettbewerbsvorteil 3: Leistung bei extremen Temperaturen
Die Sonde funktioniert zuverlässig von -52 °C bis +177 °C und gewährleistet konsistente Messungen unter extremen industriellen Bedingungen ohne Nachkalibrierung.
Wettbewerbsvorteil 4: Mechanische Robustheit
TipLoc- und CableLoc-Konstruktionen bieten eine Zugfestigkeit von bis zu 330 N und gewährleisten eine sichere Sondeneinbaulage in Industrieautomatisierungssystemen mit hohen Vibrationen.
Wettbewerbsvorteil 5: API 670-Konformität und Rückwärtskompatibilität
Die Sonde erfüllt die API-670-Standards und integriert sich nahtlos in bestehende Komponenten der 3300-Serie, wodurch standardisierte, zuverlässige und automatisierte Zustandsüberwachung unterstützt wird.
