Kompaktní modulová ukončovací jednotka TU811V1 3BSE013231R1, Čína – výrobci, dodavatelé a továrny pro kompaktní modulovou ukončovací jednotku TU811V1 3BSE013231R1

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	TU811V1 3BSE013231R1
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Typ	Kompaktní
Připojení	Svorkovnice
Kanály	8
Napětí	250 V
Montáž	Obě směry
Podrobnosti o montáži	Horizontálně 55 °C (131 °F), vertikálně 40 °C (104 °F)
Použití s vstupy/výstupy (I/O)	DI820, DI821, DO820, DO821
Jediný / redundantní vstup/výstup	Jednotný
Šířka	64 mm (2,52 palce) včetně konektoru, 58,5 mm (2,3 palce) mezi okraji po instalaci
Hloubka	64 mm (2,52 palce) včetně svorkovnice
Výška	170 mm (6,7 palce) včetně západky
Hmotnost	0,17 kg (0,37 lb)
Maximální proud na kanál vstupu/výstupu	3 A
Povolené rozměry vodičů	Plné vodiče: 0,2–4 mm², lankové vodiče: 0,2–2,5 mm², 24–12 AWG
Doporučený kroutící moment	0,5–0,6 Nm
Délka Odloučení Izolace	7 mm
Zkušební napětí izolace	2000 V střídavého proudu

Popis

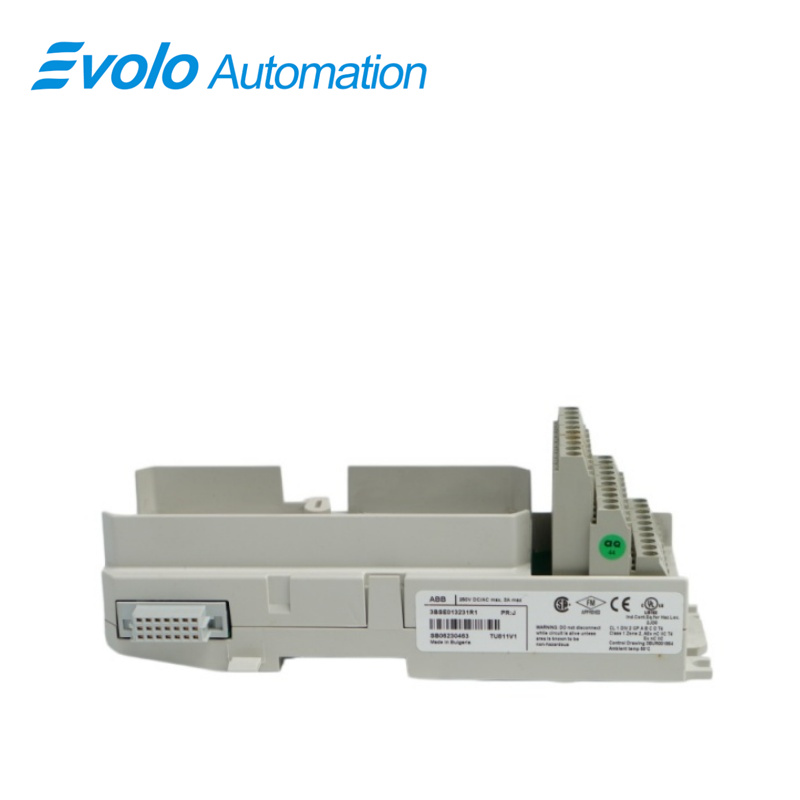

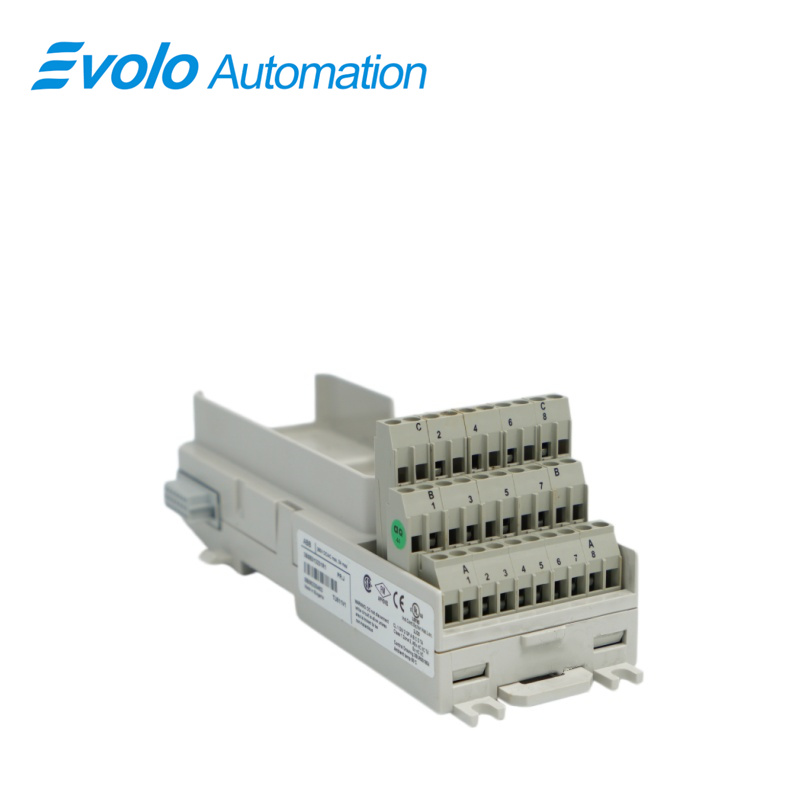

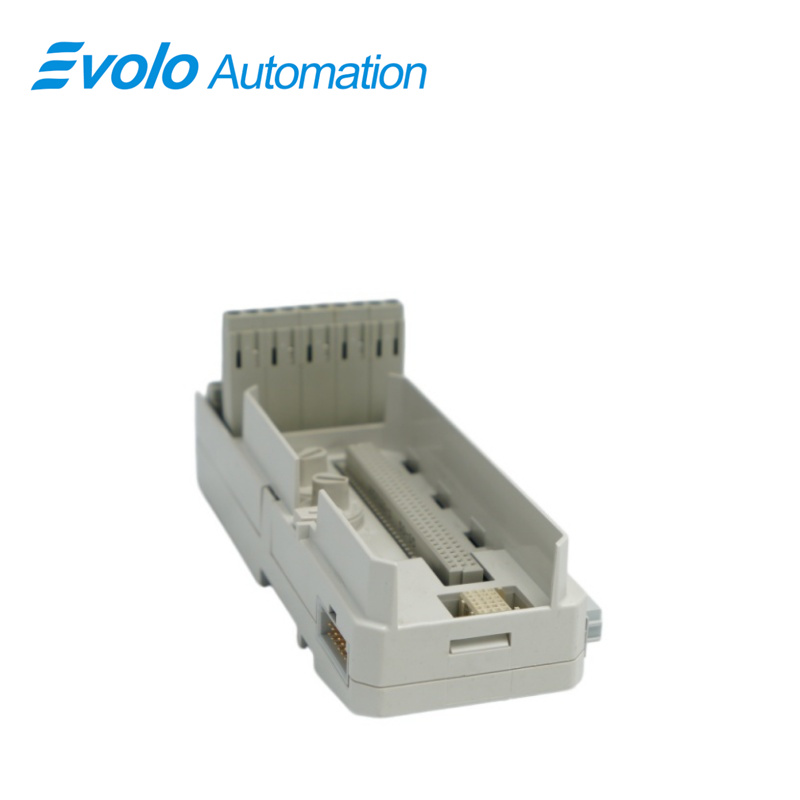

The TU811V1 3BSE013231R1 je kompaktní ukončovací jednotka pro moduly (MTU) s 8 kanály a napětím 250 V pro I/O systém S800. MTU je pasivní jednotka určená pro připojení polního zapojení k I/O modulům. Obsahuje také část sběrnice ModuleBus.

MTU rozvádí sběrnici ModuleBus k modulu vstupu/výstupu a k další MTU. Také generuje správnou adresu pro modul vstupu/výstupu posunutím odchozích signálů polohy k další MTU.

Pro konfiguraci MTU pro různé typy modulů vstupu/výstupu se používají dva mechanické klíče. Jedná se pouze o mechanickou konfiguraci, která nemá vliv na funkčnost MTU ani modulu vstupu/výstupu. Každý klíč má šest poloh, což umožňuje celkem 36 různých konfigurací.

Životní prostředí a certifikace

Parametr	Hodnota
CE značka	Ano
Elektrická bezpečnost	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Námořní certifikace	ABS, BV, DNV-GL, LR
Provozní teplota	0 až +55 °C (+32 až +131 °F), schválení vydaná pro rozsah +5 až +55 °C
Skladovací teplota	-40 až +70 °C (-40 až +158 °F)
Stupeň znečištění	Stupeň 2, IEC 60664-1
Ochrana před korozi	ISA-S71.04: G3
Relativní vlhkost	5 až 95 %, bez kondenzace
Maximální teplota okolního prostředí	55 °C (131 °F), svislé montážní provedení; 40 °C (104 °F)
Třída ochrany	IP20 podle IEC 60529
Mechanické provozní podmínky	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Kategorie přepětí	IEC/EN 60664-1, EN 50178
Třída zařízení	Třída I (chráněná uzemněním) podle IEC 61140
Dodatečná certifikace ROHS	EN 50581:2012
Shoda s požadavky směrnice WEEE	SMĚRNICE/2012/19/EU

Použití

Teplárny: Používá se pro získávání digitálních signálů v řídicích obvodech střídavého proudu 220 V vysokého napětí.

Ocelárenské a hutní závody: Umísťují vysokonapěťové reléové moduly do složitých řídicích rozváděčů pro rozvod elektrické energie.

Rostliny na spalování odpadu: I/O rozhraní pro připojení místních vysokonapěťových vypínacích zařízení k systému DCS.

Petrolchemické závody: Vedení pro řídicí signály 110 V/220 V určené pro přenos na dlouhé vzdálenosti.

Čerpací stanice vody: Řízení zpětných signálů pro spuštění/zastavení řídicích rozváděčů výkonných čerpadel vody.

Vlastnosti a výhody

Kompaktní montáž I/O modulů.

Až 8 izolovaných kanálů polních signálů.

Připojení k sběrnici ModuleBus a modulům vstupů/výstupů.

Mechanické zakódování brání vložení nesprávného modulu vstupů/výstupů.

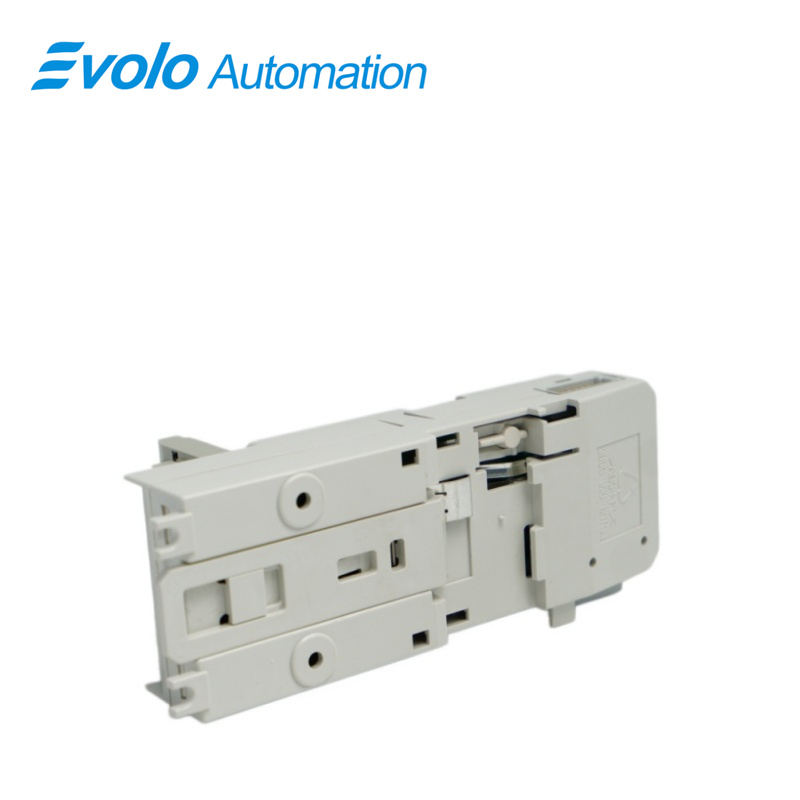

Zajištění zašlapnutím na lištu DIN pro uzemnění.

Montáž na lištu DIN.

Často kladené otázky

Otázka: Jaké jsou hlavní rozdíly mezi TU811V1 3BSE013231R1 a TU810V1 3BSE013230R1?
A: Hlavním rozdílem je napěťové označení: model TU811V1 podporuje až 250 V, zatímco model TU810V1 se obvykle používá pouze pro nízkonapěťové signály pod 50 V.

Otázka: Má TU811V1 3BSE013231R1 vyžaduje samostatné napájení?
A: Základna sama o sobě je pasivní, ale k napájení modulu přes svorky vyžaduje procesní napětí (např. 220 V střídavého proudu).

Otázka: Lze v jedné základně kombinovat různé modely modulů? TU811V1 3BSE013231R1 ?
A: Ne. Mechanický klíč fyzicky uzamkne základnu tak, že do ní lze vložit pouze konkrétní typy modulů.

Otázka: Způsobí porucha TU811V1 3BSE013231R1 způsobit poruchu sběrnice?
A: Ano. Protože signály sběrnice procházejí základnou, může její porucha způsobit ztrátu spojení všech modulů napájených po směru šíření signálu.

Otázka: Kolik typů vodičů a způsobů zapojení podporuje TU811V1 3BSE013231R1 ?
A: Primárně podporuje jednovodičové zapojení. Pro vícevláknové zapojení nebo rozdělení na společné svorkovnice je obvykle nutné použít další svorkovnice pro rozvod napájení.
