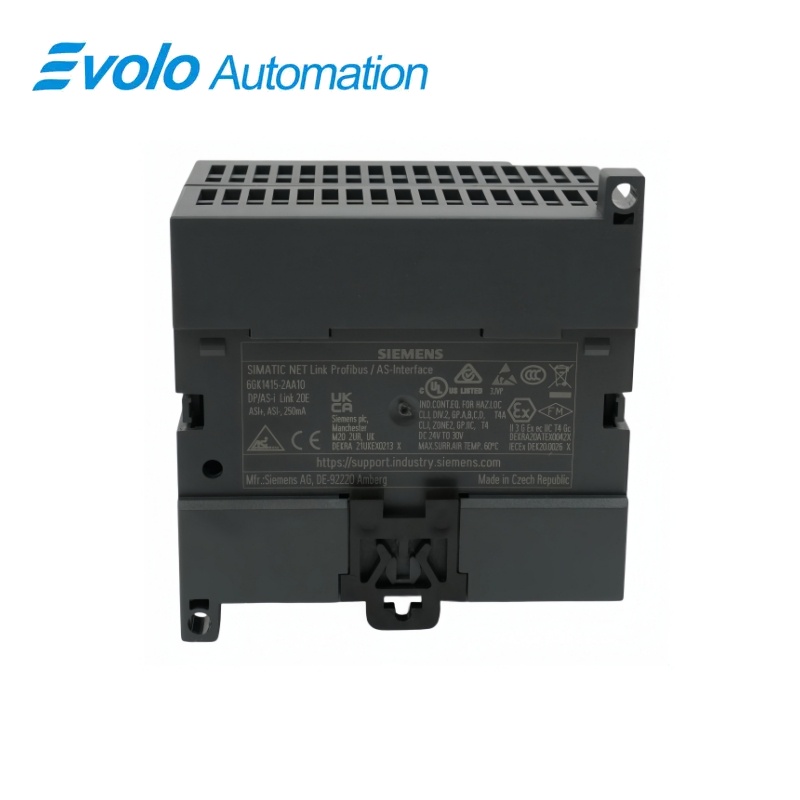

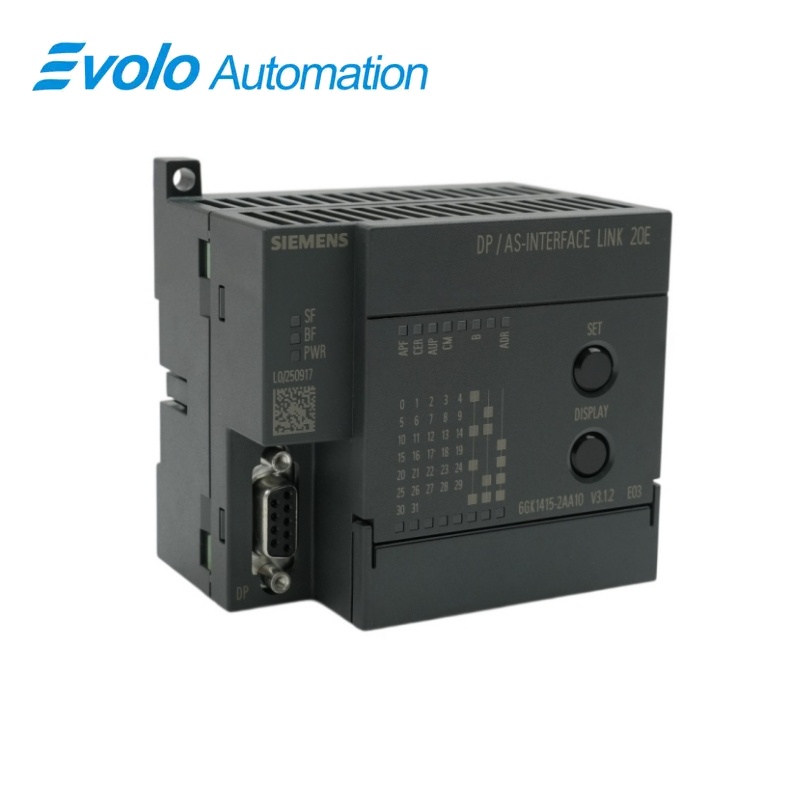

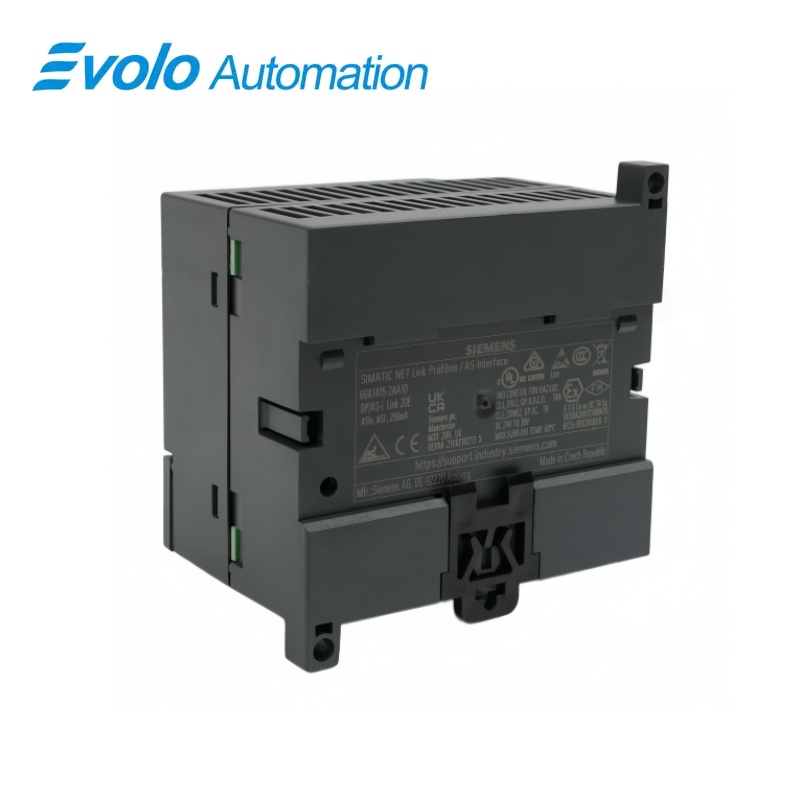

Siemens • SIMATIC NET DP/AS-Interface Link 20E
6GK1415-2AA10 brána SIMATIC NET DP/AS-Interface Link 20E
Brána Siemens SIMATIC NET DP/AS-Interface Link 20E propojuje řídicí jednotku PROFIBUS DP s jednou sítí AS-Interface a podporuje specifikaci AS-Interface V3.0 s funkcí hlavního zařízení M4.
Na první pohled
| Značka | Siemens |
|---|---|
| Model | 6GK1415-2AA10 |
| Typ produktu | Brána PROFIBUS DP na AS-Interface |
| Hlavní funkce | Propojuje řídicí jednotky PROFIBUS DP s polními zařízeními AS-Interface |
| Aplikace nebo kompatibilní řada | Automatizační systémy PROFIBUS DP využívající polní síť AS-Interface |
Přesná identifikace
Porovnejte kód 6GK1415-2AA10 znak po znaku a potvrďte úplné označení brány SIMATIC NET DP/AS-Interface Link 20E.
Uspořádání rozhraní
Před připojením náhradní jednotky potvrďte napájení, porty, připojení polních zařízení a požadované příslušenství.
Kontrola konfigurace
Zachovejte schválený inženýrský projekt, síťové parametry a aplikační data používaná instalovaným systémem.
Přehled produktu
Brána Siemens SIMATIC NET DP/AS-Interface Link 20E propojuje řídicí jednotku PROFIBUS DP s jednou sítí AS-Interface a podporuje specifikaci AS-Interface V3.0 s funkcí hlavního zařízení M4.
Brána přenáší digitální procesní data mezi PROFIBUS DP a jednou linkou AS-Interface. Uvedení do provozu lze provést pomocí tlačítka SET na zařízení, prostřednictvím STEP 7, GSD souboru nebo příkazového rozhraní. Doložená schopnost redundance umožňuje provoz v vhodné konfiguraci Y-Link.
Hlavní funkce
Polní sběrnice – brána
Brána přenáší digitální procesní data mezi PROFIBUS DP a jednou linkou AS-Interface.
Místní a projektová konfigurace
Uvedení do provozu lze provést pomocí tlačítka SET na zařízení, prostřednictvím STEP 7, GSD souboru nebo příkazového rozhraní.
Volitelný redundantní systém
Dokumentovaná redundantní schopnost umožňuje provoz v vhodné uspořádání Y-Link.
Oficiální technické údaje
| Stupeň ochrany | IP20 |
|---|---|
| Připojení AS-Interface | Šroubové připojení |
| Způsob dodávek | Přes AS-Interface |
| Maximální proud AS-Interface při 30 V | 200 MA |
| Ztráta výkonu | 4,5 W |
| Jmenovité izolační napětí | 500 V |
| Galvanické oddělení | Podporované |
| Indikátory stavu | LED indikátory PWR, APF, CER, AUP, CM, BF a SF |
| Metody konfigurace | Tlačítko SET, STEP 7, GSD nebo rozhraní příkazů |
| Specifikace AS-Interface | Verze 3.0 |
| Profil hlavního zařízení AS-Interface | M4 |
| Fyzická rozhraní | Jeden rozhraní AS-Interface a jedno rozhraní RS485 |
| Maximální počet vstupů AS-Interface | 496 |
| Maximální počet výstupů AS-Interface | 496 |
| Maximální počet zařízení AS-Interface (slaves) | 62 |
| Cyklus sběrnice AS-Interface | 5 ms pro 31 zařízení (slaves); 10 ms pro 62 zařízení (slaves) |
| Rozměry pouzdra | 90 x 80 x 62 mm |
| Způsob montáže | Montáž na 35 mm DIN lištu pomocí západkového systému |
| Provozní teplota | 0 až 60 °C v horizontální poloze; 0 až 45 °C ve vertikální poloze |
| Maximální nadmořská výška instalace | 2 000 m |
Často kladené otázky
Kolik zařízení AS-Interface může 6GK1415-2AA10 spravovat?
Jedna linka může obsahovat až 62 zařízení AS-Interface.
Jaké připojení PROFIBUS používá 6GK1415-2AA10?
Připojení fieldbusu využívá rozhraní RS485 pro komunikaci prostřednictvím PROFIBUS DP.
Lze 6GK1415-2AA10 uvést do provozu bez programu STEP 7?
Ano; lze použít místní tlačítko SET nebo konfiguraci založenou na souboru GSD, pokud to projekt umožňuje.
Jak rychle 6GK1415-2AA10 prohledá celou linku AS-Interface?
Cyklus trvá 5 ms při 31 zařízeních a 10 ms při 62 zařízeních.
Lze 6GK1415-2AA10 nainstalovat v redundantním systému PROFIBUS?
Ano; redundance je podporována v dokumentované uspořádání Y-Link.
Co je třeba zaznamenat před výměnou zařízení 6GK1415-2AA10?
Zachovejte adresu PROFIBUS, konfiguraci AS-Interface, přiřazení slave zařízení a projekt řídícího systému.
Která montážní lišta je vhodná pro 6GK1415-2AA10?
Pouzdro se nasazuje na standardní 35 mm DIN lištu.
Poznámky ke kompatibilitě a objednávání
Seznam kontrol kompatibility
- Použijte instalaci AS-Interface vyhovující specifikaci V3.0 a profilu hlavního zařízení M4.
- Obnovte adresy PROFIBUS a AS-Interface přesně podle ověřeného projektu.
- Zkontrolujte orientaci při montáži, protože povolená provozní teplota se liší mezi horizontální a vertikální instalací.
