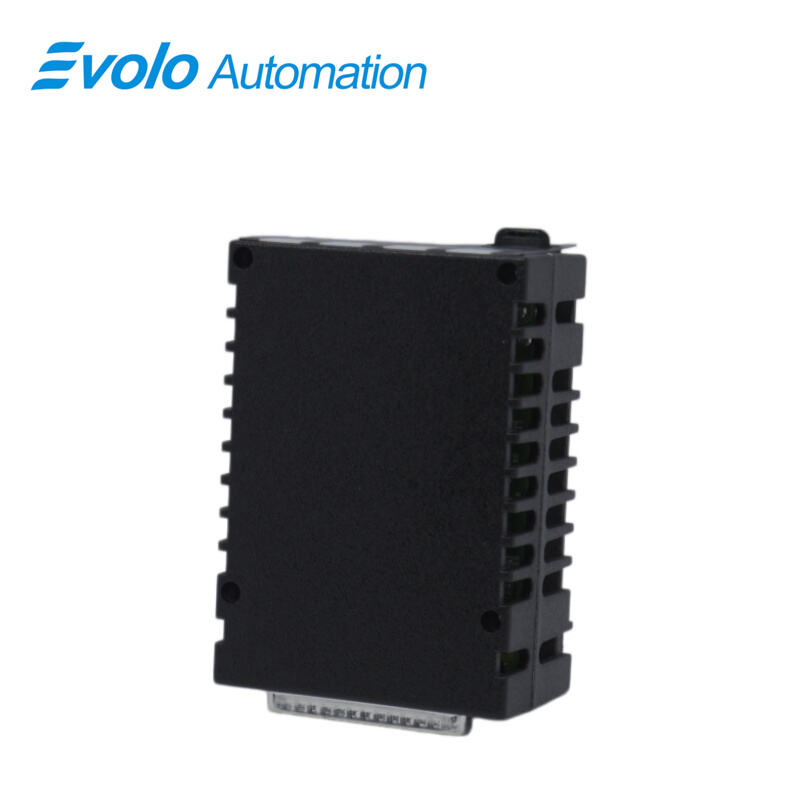

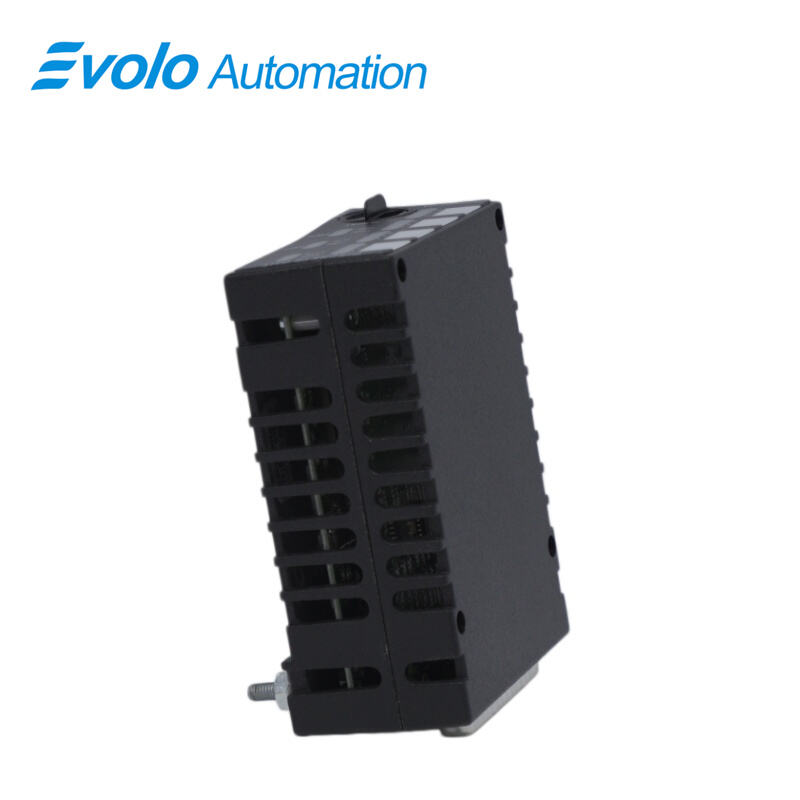

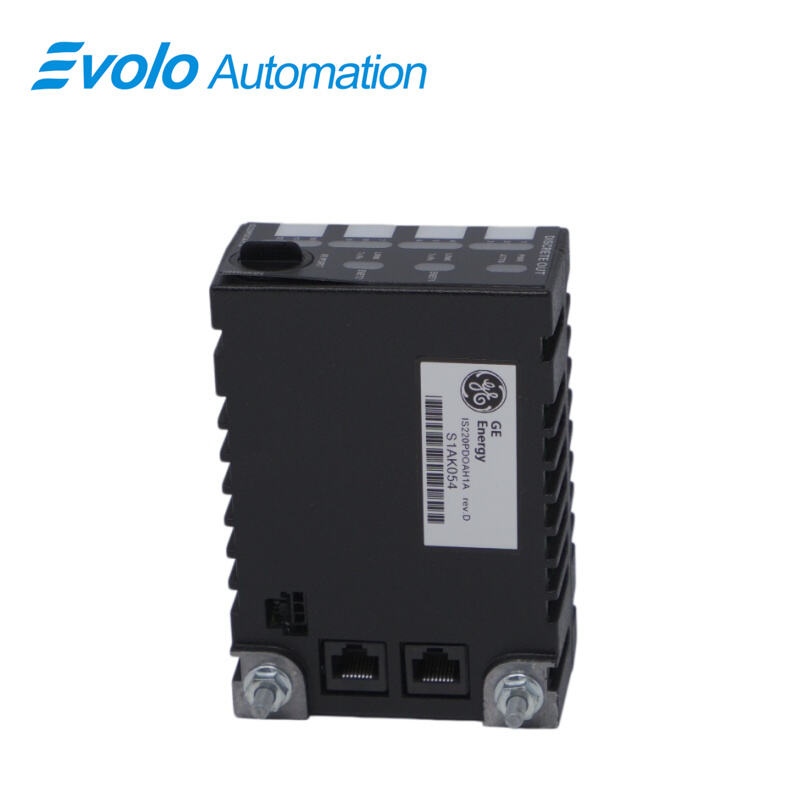

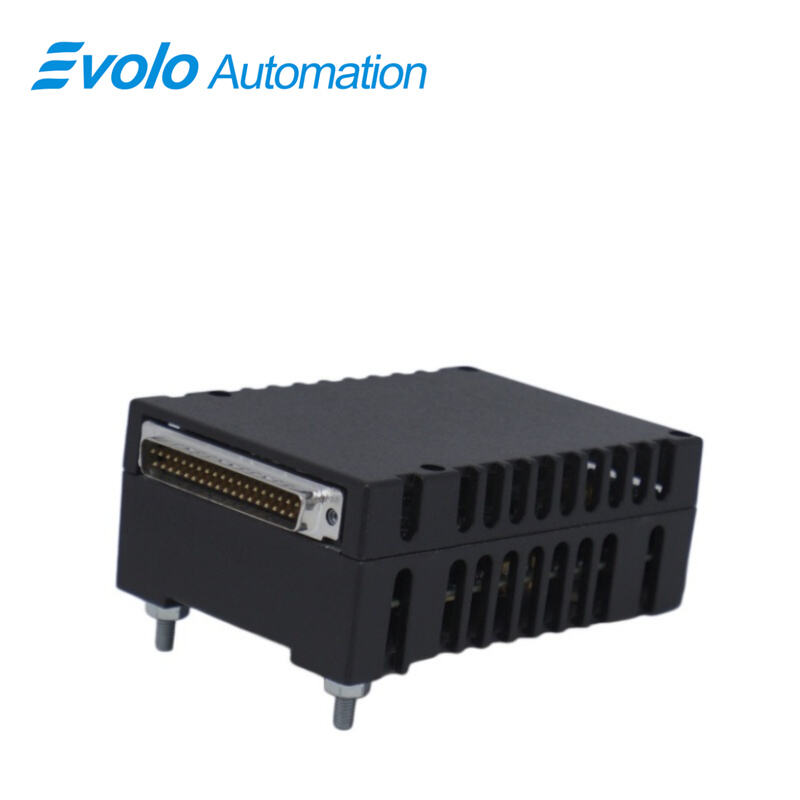

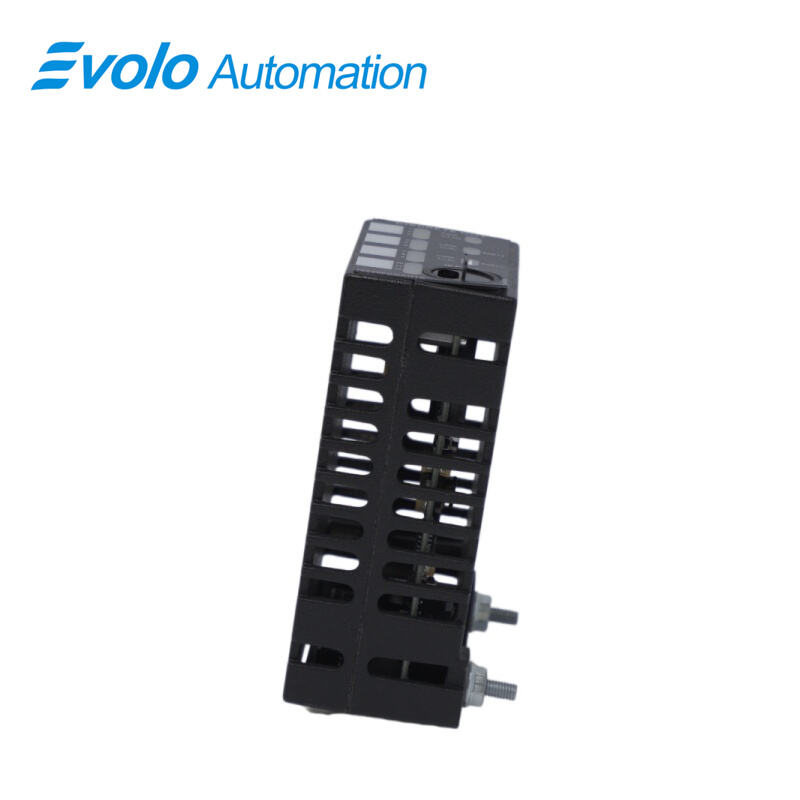

Digitální výstupní modul IS220PDOAH1A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS220PDOAH1A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

Modul digitálního výstupu IS220PDOAH1A vyrobila a navrhla společnost General Electric jako součást řady Mark Vle pro použití v distribuovaných řídicích systémech plynových turbín GE. Modul PDOA poskytuje elektrické rozhraní mezi jednou nebo dvěma sítěmi I/O přes Ethernet a deskou diskrétních výstupů. Balení obsahuje procesorovou desku, která je společná pro všechny distribuované I/O balíčky řady Mark Vle, a akviziční desku specifickou pro funkci diskrétního výstupu. Balíček dokáže řídit až 12 relé a přijímá zpětnou vazbu specifickou pro danou desku svorkovnice. K dispozici jsou elektromagnetická relé (se svorkovnicemi typu TRLYH1B, C, D a F) a polovodičová relé (se svorkovnicí typu TRLYH1E). Vstup do balíčku probíhá prostřednictvím dvou RJ45 konektorů Ethernet a třípinového napájecího vstupu. Výstup je proveden prostřednictvím 37pinového DC konektoru přímo do odpovídajícího konektoru svorkovnice. Vizuální diagnostika je zajištěna indikátorovými LED diodami a místní diagnostická sériová komunikace je možná prostřednictvím infraportu.

Použití

Výkonné plynové a parní turbínové elektrárny:

Konkrétní funkce: Ovládání relé startovacího motoru, elektromagnetických ventilů pro uzavření paliva/přírodního plynu, pohánění zařízení pro otáčení turbíny (turning gear) a různých pomocných čerpadel.

Velké ropné a chemické závody:

Konkrétní funkce: Řízení diskrétních akčních členů v systému nouzového zastavení (ESD) závodu a provádění výstupů složitých logických zámků.

Námořní ropné a plynové plošiny:

Konkrétní funkce: Díky povlakům odolným proti korozi se běžně používají k ovládání požárních clon, systémů odvodnění a bezpečnostních zvukových a vizuálních poplachových zařízení na plošině.

Velké větrné elektrárny:

Konkrétní funkce: Provádění hydraulického brzdění systému otočení (yaw) a přepínání napájení pomocných zařízení v strojovně.

Kompatibilita

Model PDOAH1A je kompatibilní se šesti typy diskrétních (reléových) výstupních desek, včetně desek TRLY a SRLY, avšak ne s deskami DRLY montovanými na DIN-lištu. Následující tabulka uvádí podrobnosti o kompatibilitě:

1. Simplex používá jeden I/O modul s jedním nebo dvěma síťovými připojeními.

2. Dual používá dva I/O moduly s jedním nebo dvěma síťovými připojeními.

3. TMR používá tři I/O moduly, každý s jedním síťovým připojením.

Instalace

1 Přímo zapojte jeden I/O modul PDOA pro konfiguraci simplex nebo tři I/O moduly PDOA pro konfiguraci TMR do konektorů na terminálové desce.

2 Mechanicky zajistěte moduly pomocí závitových kolíků umístěných vedle ethernetových portů. Kolíky se vsunou do montážního držáku specifického pro daný typ terminálové desky.

3 Poloha držáku by měla být upravena tak, aby na konektor DC37 mezi modulem a terminálovou deskou nepůsobila síla pod pravým úhlem. Tato úprava je vyžadována pouze jednou během životnosti výrobku.

4 Zasuňte jeden nebo dva ethernetové kabely v závislosti na konfiguraci systému. Balíček bude fungovat přes kterýkoli z portů. Pokud jsou použity dva připojení, standardní postup je připojit ENET1 k síti spojené s řídicím zařízením R.

5 Zapněte napájení balíčku zasunutím konektoru na straně balíčku. Není nutné tento konektor zasouvat za odpojeného napájení kabelu, protože I/O balíček má vestavěnou funkci měkkého startu, která řídí nárazový proud při zapnutí napájení.

Provoz

Deskový procesor je připojen k desce pro získávání dat, která je specifická pro funkci balíčku vstupů/výstupů (I/O). Po připojení vstupního napájení obvod pro měkký start postupně zvyšuje napětí dostupné na desce procesoru. Místní napájecí zdroje jsou zapnuty v předem stanoveném pořadí a reset procesoru je odstraněn. Procesor provede samoopravné testovací rutiny a poté načte aplikační kód specifický pro daný typ balíčku vstupů/výstupů z paměti typu flash. Aplikační kód načte identifikační údaje desky, aby zajistil správné shodování aplikačního kódu, desky pro získávání dat a terminálové desky. V případě správné shody se procesor pokusí navázat komunikaci přes Ethernet, nejprve požadavkem na síťovou adresu. Požadavek na adresu využívá průmyslový standardní protokol pro dynamickou konfiguraci hostitele (DHCP) a jedinečnou identifikaci načtenou z terminálové desky. Po inicializaci Ethernetu procesor naprogramuje vestavěnou logiku, spustí aplikační program a povolí desce pro získávání dat zahájit provoz.

1 Vysokorychlostní procesor s operační pamětí RAM a flash pamětí

2 Dva úplně nezávislé 10/100 Mbit/s ethernetové porty se zásuvkami

3 Hardwarový časovač typu watchdog a obvod pro reset

4 Senzor okolní teploty

5 Infraport pro sériovou komunikaci

6 LED indikujících stav

7 Elektronické ID a možnost čtení ID na jiných deskách

8 Rozsáhlá programovatelná logika podporující desku pro získávání dat

9 Připojení napájecího napětí se soft startem/omezovačem proudu

10 Místní napájecí zdroje včetně sekvenování a monitorování

Nejčastější dotazy

Otázka: Jakou roli hraje obvod pro měkký start v modulu IS220PDOAH1A?

Odpověď: Obvod pro měkký start v modulu IS220PDOAH1A postupně zvyšuje napětí aplikované na desku procesoru, čímž snižuje nárazový proud a zabrání potenciálnímu poškození při zapnutí.

Otázka: Jakého typu ethernetové připojení nabízí modul IS220PDOAH1A?

Odpověď: Modul IS220PDOAH1A je vybaven dvěma ethernetovými porty 10BaseT/100BaseTX se spojovacími konektory RJ-45.

Otázka: Jak modul IS220PDOAH1A zajišťuje kompatibilitu s terminálovými deskami?

Odpověď: Modul IS220PDOAH1A provede samoopravný test a zkontroluje informace o identifikaci desky, aby potvrdil kompatibilitu s terminálovou deskou a aplikačním kódem ještě před tím, než naváže ethernetové komunikace a spustí provoz.
