IS220PDOAH1A Digitale Uitvoermoduul

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS220PDOAH1A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

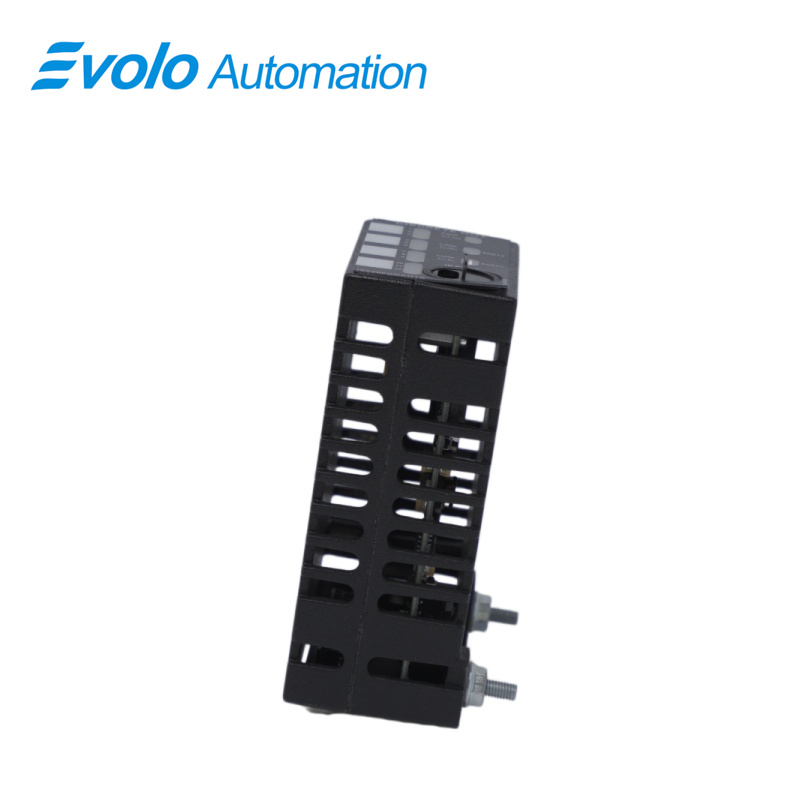

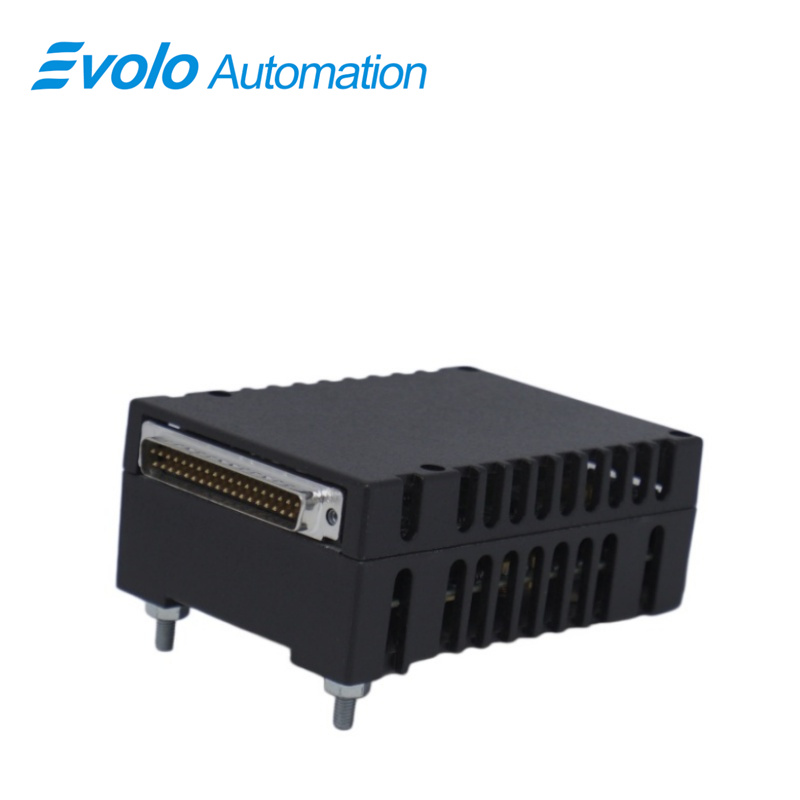

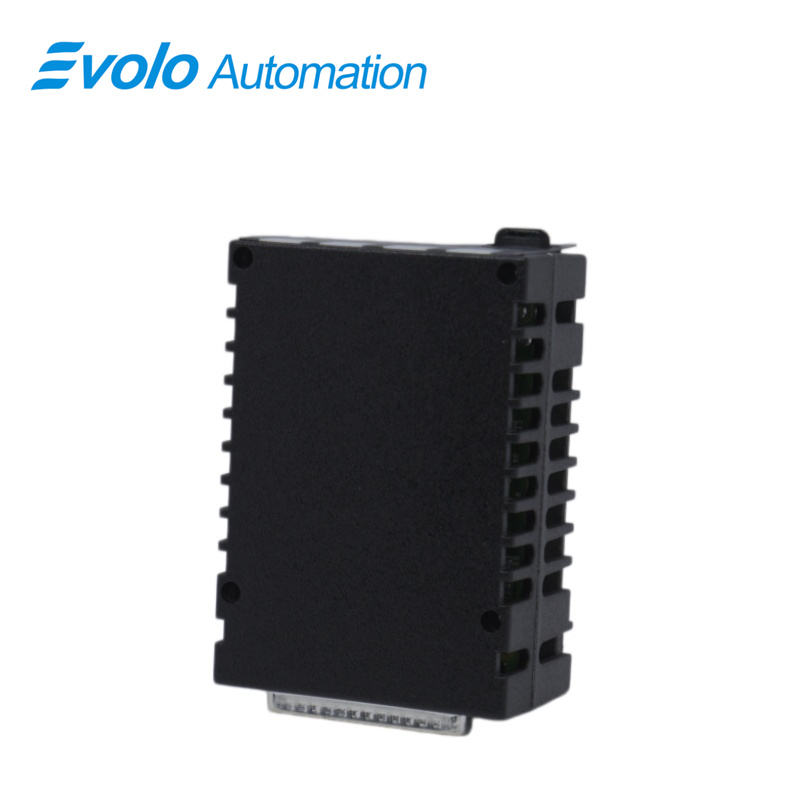

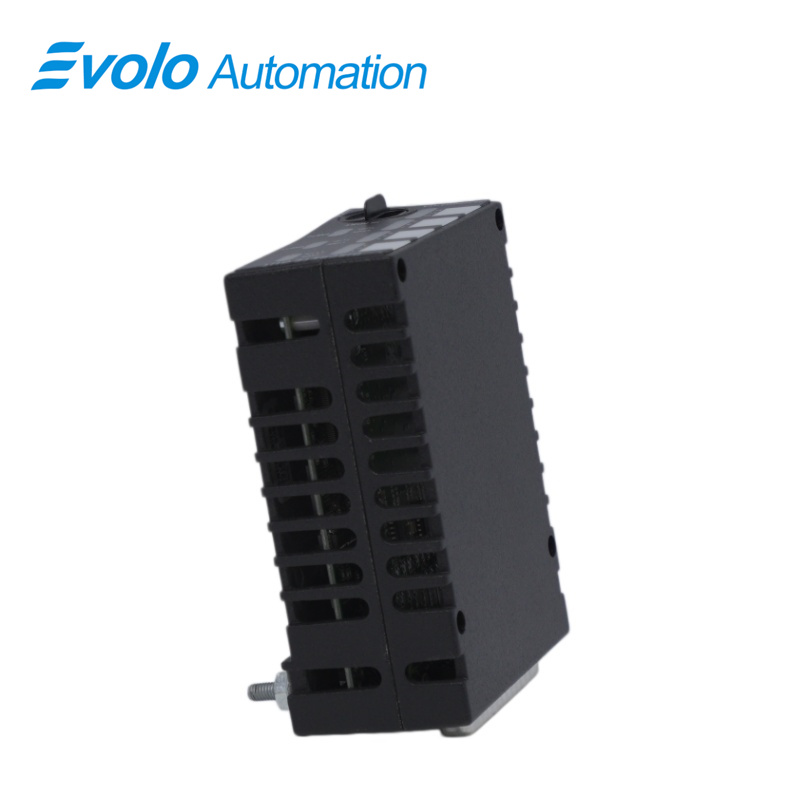

IS220PDOAH1A is 'n Digitale Uitvoermoduul wat deur General Electric vervaardig en ontwerp is as deel van die Mark Vle-reeks wat in GE-verspreide gas turbinebeheerstelsels gebruik word. Die PDOA verskaf die elektriese koppelvlak tussen een of twee I/O-ethernetnetwerke en 'n diskrete uitvoerterminalbord. Die pakket bevat 'n prosessorbord wat algemeen is vir al die Mark Vle-verspreide I/O-pakkette sowel as 'n versamelbord wat spesifiek is vir die diskrete uitvoerfunksie. Die pakket kan tot 12 relais beheer en aanvaar terugvoer wat spesifiek is vir die terminalbord. Elektromagnetiese relais (met tipes TRLYH1B, C, D en F-terminalborde) en vastestofrelais (met tipe TRLYH1E-borde) is beskikbaar. Invoer na die pakket vind plaas via dubbele RJ45-ethernetkontakte en 'n drie-pin kraginvoer. Uitvoer vind plaas via 'n DC-37-pin-konnektor wat direk met die geassosieerde terminalbordkonnektor verbind is. Visuele diagnostiek word verskaf deur aanduidings-LED's, en plaaslike diagnostiese seriële kommunikasie is moontlik deur 'n infrarooi-poort.

Toepassings

Swaarlast-gas- en stoomturbinemagstasies:

Spesifieke funksies: Aandrywing van beginmotorrelais, brandstof/aardgas afskakelklep-solenoids, draaiwerktuigaktuatorre en verskeie aanvullende pompstelle.

Groot olie- en chemiese aanlegte:

Spesifieke funksies: Bestuur van diskrete aktuatorre in die aanleg se Noodstop (ESD)-stelsel en uitvoering van komplekse logika-afsluitingsuitsette.

Offshore-olie- en -gasaanlegte:

Spesifieke funksies: As gevolg van hul korrosiebestande coatings word hulle dikwels gebruik om vuurkleppe, dreineringstelsels en veiligheidsgeluid- en -sigbare alarmtoestelle op die platform te beheer.

Groot windkragwerke:

Spesifieke funksies: Uitvoering van hidrouliese rembeheer van die yaw-stelsel en kragskakeling van aanvullende motorhuis-toestelle.

Verenigbaarheid

PDOAH1A is toepaslik vir ses tipes diskrete (relais) uitsetterminalborde, insluitend die TRLY- en SRLY-borde, maar nie die DIN-rail gemonteerde DRLY-borde nie. Die volgende tabel gee besonderhede oor die toepaslikheid:

1. Simplex gebruik een I/O-pak met een of twee netwerkverbindingspunte.

2. Dubbel gebruik twee I/O-pakke met een of twee netwerkverbindingspunte.

3. TMR gebruik drie I/O-pakke met een netwerkverbinding op elk.

Installasie

1 Plug direk een PDOA I/O-pak vir simplex of drie PDOA I/O-pakke vir TMR in by die klemraad-konnektore.

2 Maak die pakke meganies vas met behulp van die skroefstutte langs die Ethernet-poorte. Die stutte gly in ’n monteerbord wat spesifiek is vir die tipe terminaalraad

3 Die posisie van die bakkie moet so aangepas word dat daar geen regthoekige krag op die DC37-konnektor tussen die pak en die klemraad toegepas word nie. Hierdie aanpassing hoef slegs een keer tydens die leeftyd van die produk gedoen te word.

4 Steek een of twee Ethernet-kabels in, afhangende van die stelselkonfigurasie. Die battery sal oor enige poort werk. Indien dubbele verbindings gebruik word, is dit die standaardpraktyk om ENET1 aan die netwerk wat met die R-beheerder geassosieer word, te verbind

5 Pas krag aan die battery toe deur die konnektor aan die sykant van die battery in te steek. Dit is nie nodig om hierdie konnektor in te steek met die krag van die kabel afgeskakel nie, aangesien die I/O-battery 'n inherente sagte-opstartvermoë het wat die stroombaan-insetstroom tydens kragtoevoer beheer

Bediening

Die prosessorpaneel verbind met 'n versamelpaneel wat spesifiek is vir die I/O-pakfunksie. Wanneer insetkrag toegepas word, verhoog die sagte-opstartstelsel geleidelik die spanning wat op die prosessorpaneel beskikbaar is. Die plaaslike kragvoorsienings word in volgorde aangeskakel en die prosessorherstel word verwyder. Die prosessor voltooi selftoetse en laai dan toepassingskode wat spesifiek is vir die tipe I/O-pak vanaf flitsgeheue. Die toepassingskode lees paneel-ID-inligting om te verseker dat die korrekte ooreenstemming tussen die toepassingskode, versamelpaneel en terminaalpaneel bestaan. Met 'n goeie ooreenstemming probeer die prosessor om Etterne-verbinding te vestig, begin met die versoek van 'n netwerkadres. Die adresversoek gebruik die nywerheidsstandaard dinamiese gasheerkonfigurasieprotokol (DHCP) en die unieke identifikasie wat vanaf die terminaalpaneel gelees word. Nadat Etterne-initialisering voltooi is, programmeer die prosessor die aan-boord-logika, voer die toepassing uit en aktiveer die versamelpaneel om bedryf te begin.

1 Hoëspoedprosesor met RAM- en flitsgeheue

2 Twee volkome onafhanklike 10/100 Ethernet-poorte met aansteekstukke

3 Hardeware-hondewagtydhouer en herstelkring

4 Plaaslike omgewingstemperatuursensor

5 Infrarooi-reekskommunikasiepoort

6 Status-aanduidings-LED's

7 Elektroniese ID en die vermoë om ID's op ander borde te lees

8 Aansienlike programmeerbare logika wat die insamelingsbord ondersteun

9 Invoer-kragkonnektor met sagte begin/stroombeperker

10 Plaaslike kragvoorsienings, insluitend volgordebepaling en monitering

Gereelde vrae

V: Wat is die rol van die sag-opstartstroombaan in die IS220PDOAH1A-module?

A: Die sag-opstartstroombaan in die IS220PDOAH1A verhoog geleidelik die spanning wat na die prosessorpaneel toegepas word, om die aanvanklike inskakelstroom te verminder en moontlike beskadiging tydens inskakeling te voorkom.

V: Watter soort Ethernet-konnektiwiteit bied die IS220PDOAH1A?

A: Die IS220PDOAH1A-module beskik oor twee 10BaseT/100BaseTX Ethernet-poorte met RJ-45-konnektore.

V: Hoe verseker die IS220PDOAH1A-module versoenbaarheid met terminaalborde?

A: Die IS220PDOAH1A-module voer 'n selftoets uit en kontroleer die bord-ID-inligting om versoenbaarheid met die terminaalbord en toepassingskode te bevestig voordat dit Ethernet-kommunikasie tot stand bring en bedryf begin.
