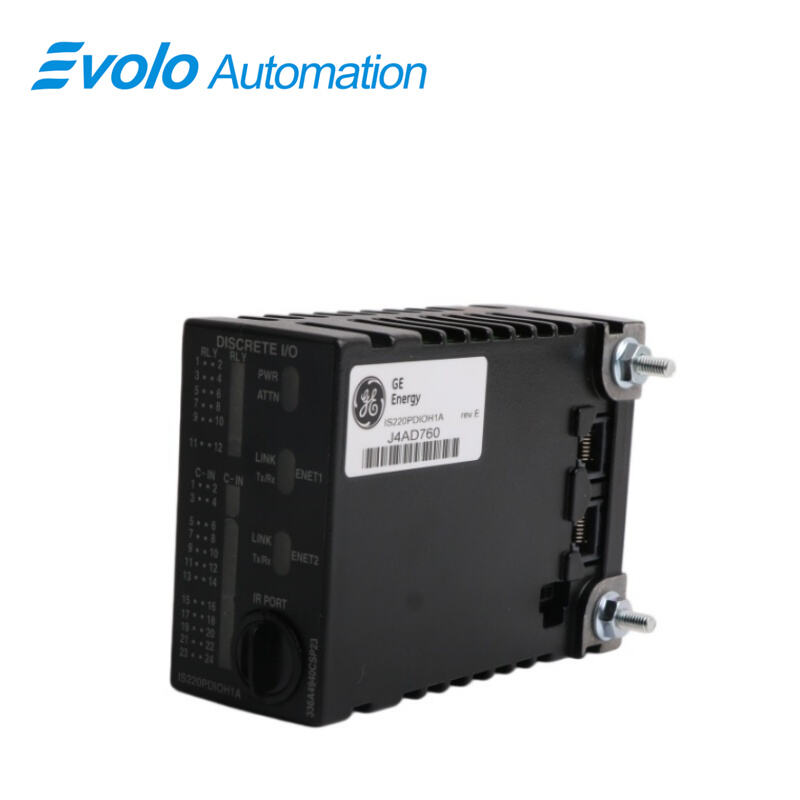

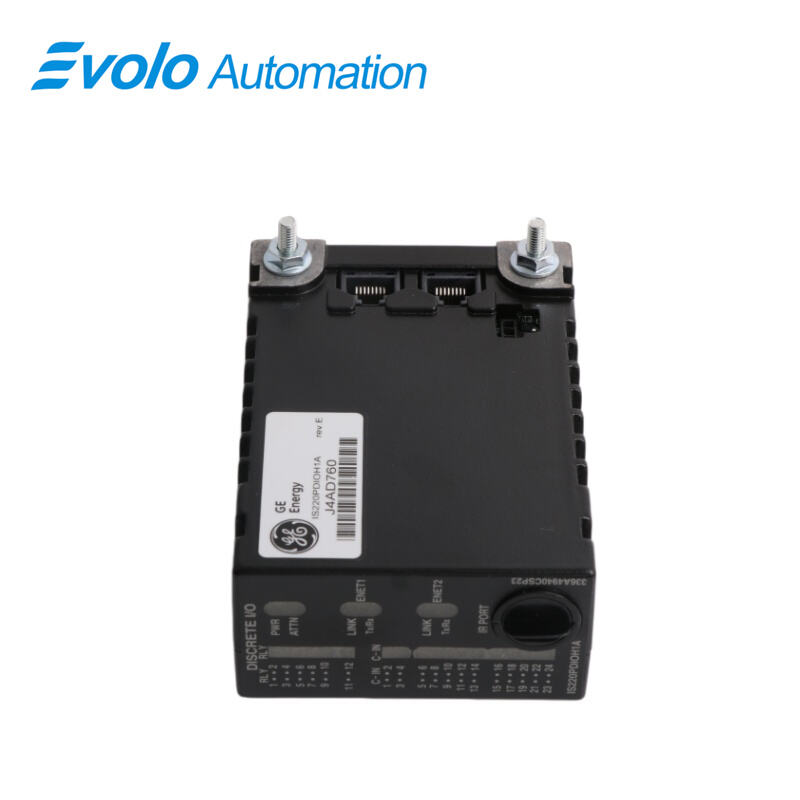

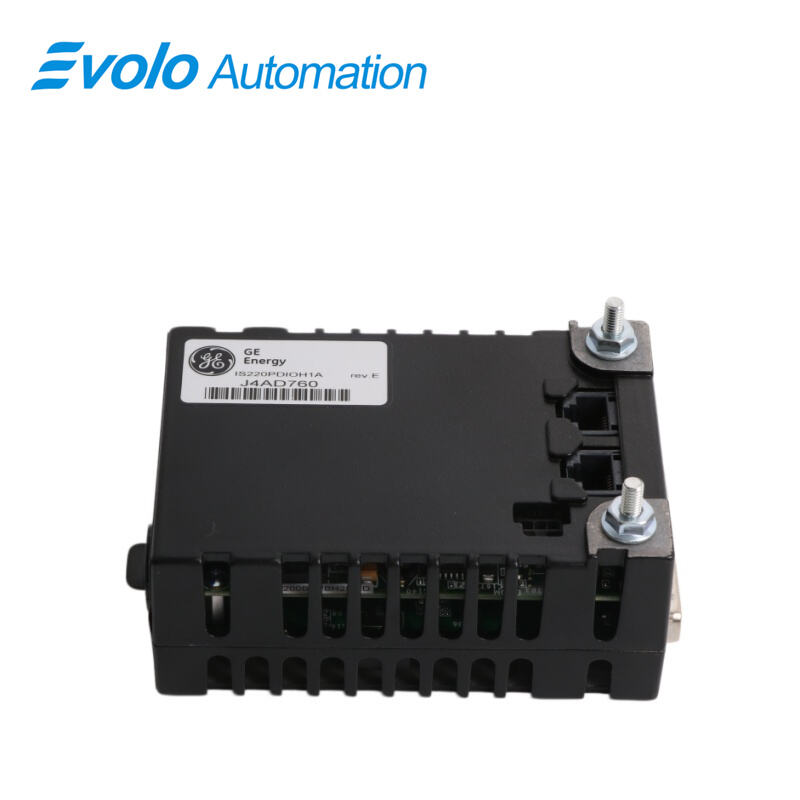

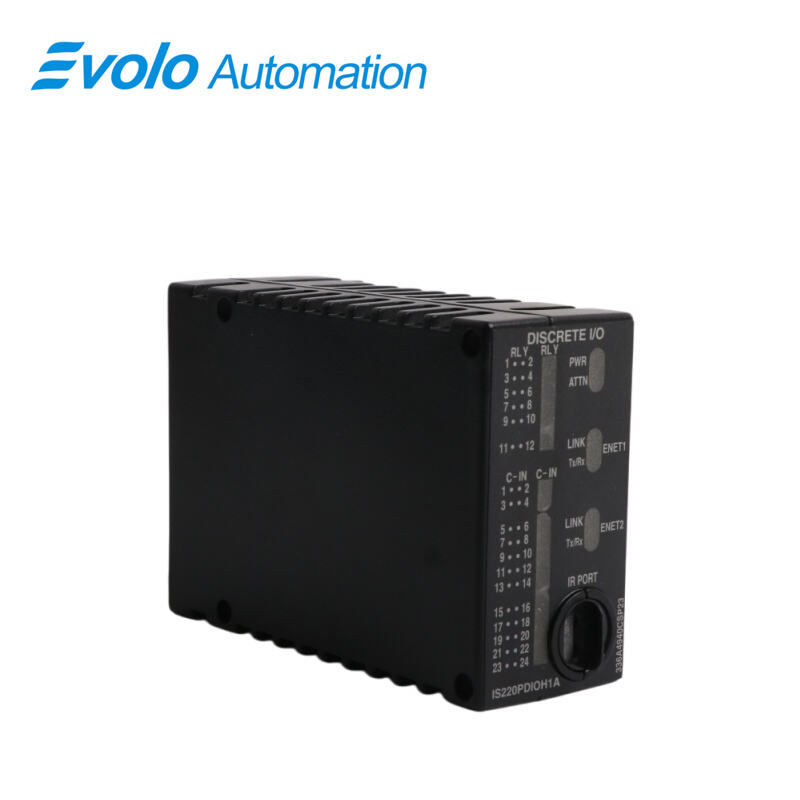

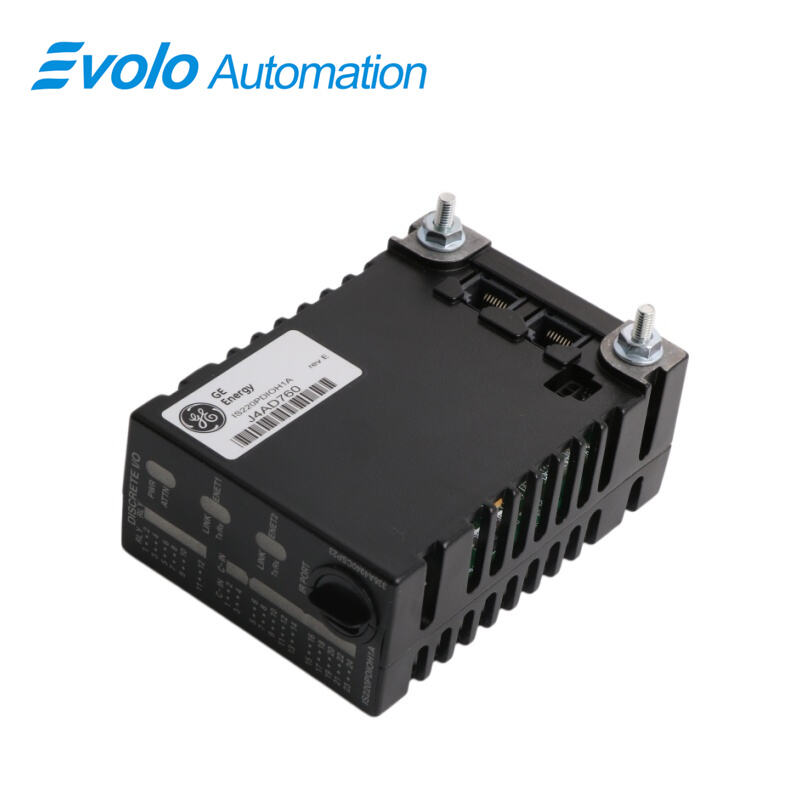

Diskrétní vstupní/výstupní modul IS220PDIOH1A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS220PDIOH1A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

IS220PDIOH1A je modul diskrétního vstupu/výstupu vyrobený a navržený společností General Electric jako součást řady Mark Vle, která se používá v distribuovaných systémech řízení. Balíček diskrétního vstupu/výstupu (PDIO) poskytuje elektrické rozhraní mezi jednou nebo dvěma sítěmi Ethernet pro vstup/výstup a terminálovým modulem pro diskrétní vstup/výstup. Balíček obsahuje procesorovou desku společnou pro všechny distribuované balíčky vstupu/výstupu řady Mark Vle a akviziční desku specifickou pro funkci diskrétního vstupu/výstupu. Balíček přijímá až 24 kontaktových vstupů, řídí až 12 reléových výstupů a přijímá zpětnovazební signály specifické pro příslušný terminálový modul. Napěťové možnosti balíčku PDIO určuje příslušný terminálový modul. Systémový vstup do balíčku probíhá prostřednictvím dvou RJ45 konektorů Ethernet a třípinového napájecího vstupu. Diskrétní signály vstupu/výstupu jsou přiváděny prostřednictvím konektoru DC-62, který se přímo připojuje k odpovídajícímu konektoru terminálového modulu. Vizuální diagnostika je zajištěna indikátorovými LED diodami a místní diagnostická sériová komunikace je možná prostřednictvím infračerveného portu. PDIO je funkčním ekvivalentem kombinace balíčků vstupu/výstupu PDIA a PDOA v jednom celku. Pro jednoduché (simplex) aplikace se instaluje na terminálový modul TDBS, který je ekvivalentem reléového terminálového modulu SRLY spojeného s terminálovým modulem kontaktového vstupu STCI. Pro trojnásobné redundantní (TMR) aplikace se instaluje na terminálový modul TDBT, který s volitelným modulem WROB poskytuje ekvivalent reléového terminálového modulu TRLYH1B spojeného s terminálovým modulem kontaktového vstupu TBCI.

Použití

Plynové a parní turbínové elektrárny: Slouží k řízení spuštění a zastavení pomocných čerpadlových souborů (např. mazacích olejových čerpadel a otočných zařízení) a k monitorování tlakových a úrovňových spínačů.

Větrné elektrárny: Nainstalovány v gondole větrné turbíny nebo v rozvaděči u základny věže, zodpovědné za monitorování koncových spínačů systému nastavování lopatek (pitch) a řízení brzd otáčení (yaw).

Základny ropných a chemických závodů: Spravují logiku protiproudového řízení (anti-surge) velkých kompresorů, automatické odpouštěcí ventily a propojení s poplachovým systémem pro požární ochranu.

Vodní elektrárny: Monitorují spínače polohy uzávěrů a zámkové řízení pomocných zařízení jednotek.

Instalace

1 Přímo zapojte jeden I/O modul PDIO pro jednoduché (simplex) řešení nebo tři I/O moduly PDIO pro trojnásobné redundantní řešení (TMR) do konektorů terminálové desky.

2 Mechanicky zajistěte moduly pomocí závitových kolíků umístěných vedle ethernetových portů. Kolíky se vsunou do montážního držáku specifického pro daný typ terminálové desky.

3 Poloha držáku by měla být upravena tak, aby na konektor pinu DC-62 mezi balíčkem a svorkovnicí nepůsobila síla pod pravým úhlem. Tato úprava je vyžadována pouze jednou během životnosti výrobku.

4 Zasuňte jeden nebo dva ethernetové kabely v závislosti na konfiguraci systému. Balíček bude fungovat přes kterýkoli z portů. Pokud jsou použity dva připojení, standardní postup je připojit ENET1 k síti spojené s řídicím zařízením R.

5 Zapněte napájení balíčku zasunutím konektoru na straně balíčku. Není nutné tento konektor zasouvat za odpojeného napájení kabelu, protože I/O balíček má vestavěnou funkci měkkého startu, která řídí nárazový proud při zapnutí napájení.

Provoz

Deska procesoru je připojena k desce pro sběr dat, která je specifická pro funkci balíčku vstupů/výstupů (I/O). Po připojení vstupního napájení obvod pro měkký start postupně zvyšuje napětí dostupné na desce procesoru. Místní napájecí zdroje jsou spouštěny v předem stanoveném pořadí a reset procesoru je odstraněn. Procesor provede samoopravné testovací rutiny a poté načte aplikační kód specifický pro daný typ balíčku vstupů/výstupů z paměti typu flash. Aplikační kód načte identifikační údaje desky, aby zajistil správné vzájemné přiřazení aplikačního kódu, desky pro sběr dat a terminálové desky. V případě správné shody se procesor pokusí navázat komunikaci přes Ethernet, nejprve požadavkem na síťovou adresu. Požadavek na adresu využívá průmyslový standardní protokol pro dynamickou konfiguraci hostitele (DHCP) a jedinečnou identifikaci načtenou z terminálové desky. Po inicializaci Ethernetu procesor naprogramuje vestavěnou logiku, spustí aplikaci a povolí desce pro sběr dat zahájení provozu.

Aplikační kód procesoru obsahuje veškerou logiku nutnou k provozu modulu z jednoho nebo dvou ethernetových vstupů. Při provozu ze dvou ethernetových vstupů jsou aktivní obě síťové cesty po celou dobu. Porucha kterékoli ze sítí nezpůsobí žádné narušení provozu I/O modulu a bude signalizována prostřednictvím funkčního síťového připojení. Toto uspořádání je odolnější vůči poruchám než klasický systém horké zálohy, kde se druhý port používá až po zjištění poruchy primárního portu. Ethernetové porty procesoru automaticky vyjednávají rychlost mezi 10 MB/s a 100 MB/s a mezi poloduplexním a plnoduplexním provozem. Deska procesoru v modulu je společná pro všechny ethernetové I/O moduly řady Mark Vle. Obsahuje následující:

1 Vysokorychlostní procesor s operační pamětí RAM a flash pamětí

2 Dva úplně nezávislé 10/100 Mbit/s ethernetové porty se zásuvkami

3 Hardwarový časovač typu watchdog a obvod pro reset

4 vnitřní senzory teploty I/O modulu

5 Infraport pro sériovou komunikaci

6 LED indikujících stav

7 Elektronické ID a možnost čtení ID na jiných deskách

8 Rozsáhlá programovatelná logika podporující desku pro získávání dat

9 Připojení napájecího napětí se soft startem/omezovačem proudu

10 Místní napájecí zdroje včetně sekvenování a monitorování

Nejčastější dotazy

Otázka: K čemu slouží deska terminálů pro diskrétní kontaktový vstup/výstup, např. IS220PDIOH1A?

A: Deskový modul pro diskrétní vstupní/výstupní signály, jako je např. IS220PDIOH1A, je navržen pro propojení diskrétních (ZAPNUTO/VYPNUTO) signálů s průmyslovými řídicími systémy, jako jsou programovatelné logické automaty (PLC) nebo distribuované řídicí systémy (DCS). Umožňuje sledování a řízení externích zařízení, jako jsou senzory, spínače, poplachové zařízení a relé, a zajišťuje spolehlivý přenos signálů a elektrickou izolaci.

Q: Jaký je rozdíl mezi vstupy se suchým kontaktem a vstupy se mokrým kontaktem na modulu IS220PDIOH1A?

A: Vstupy se suchým kontaktem pracují bez externího zdroje napětí; jedná se o jednoduché mechanické spínače, které buď obvod uzavřou, nebo otevřou. Naopak vstupy se mokrým kontaktem poskytují napětí při aktivaci, čímž umožňují přímé odeslání elektrického signálu do řídicího systému. Mokré kontakty se obvykle používají tehdy, když musí být signál přenášen na velké vzdálenosti s minimální ztrátou napětí.

Q: Jaké úrovně napětí jsou podporovány pro vstupy a výstupy na modulu IS220PDIOH1A?

A: Terminálový modul IS220PDIOH1A podporuje různé úrovně vstupního napětí, včetně 5 V DC, 24 V DC, 48 V DC, 110 V AC a 220 V AC. Tyto možnosti zajišťují kompatibilitu s různými průmyslovými napájecími systémy a typy senzorů. Úrovně výstupního napětí závisí na typu použitého relé nebo polovodičového výstupu, přičemž běžné hodnoty jsou například až 250 V AC nebo 30 V DC pro výstupy založené na relé.
