IS220PDIOH1A Afdelingse Invoer/Uitvoer-module

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS220PDIOH1A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

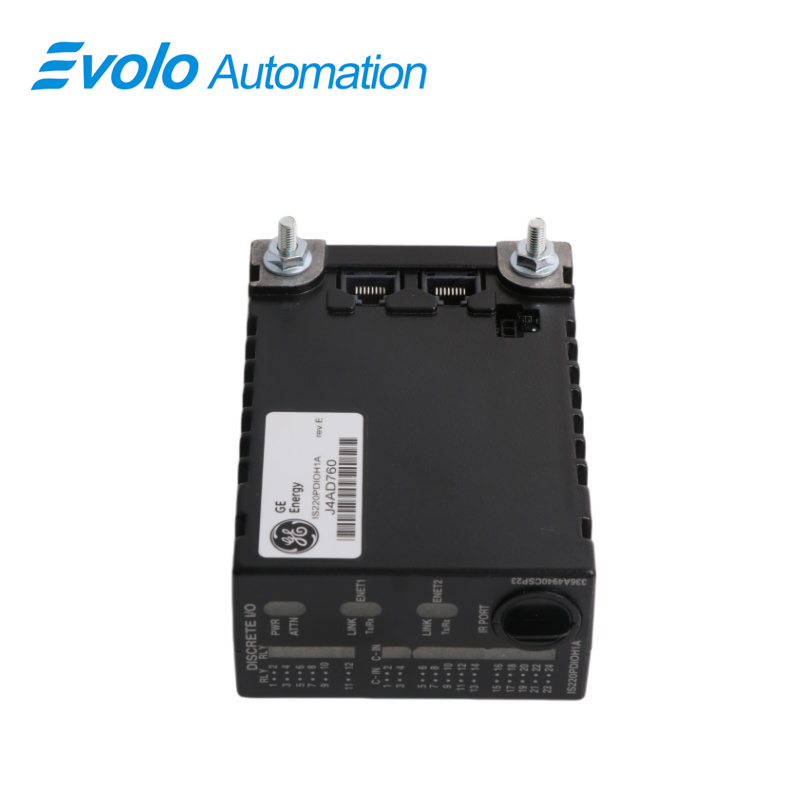

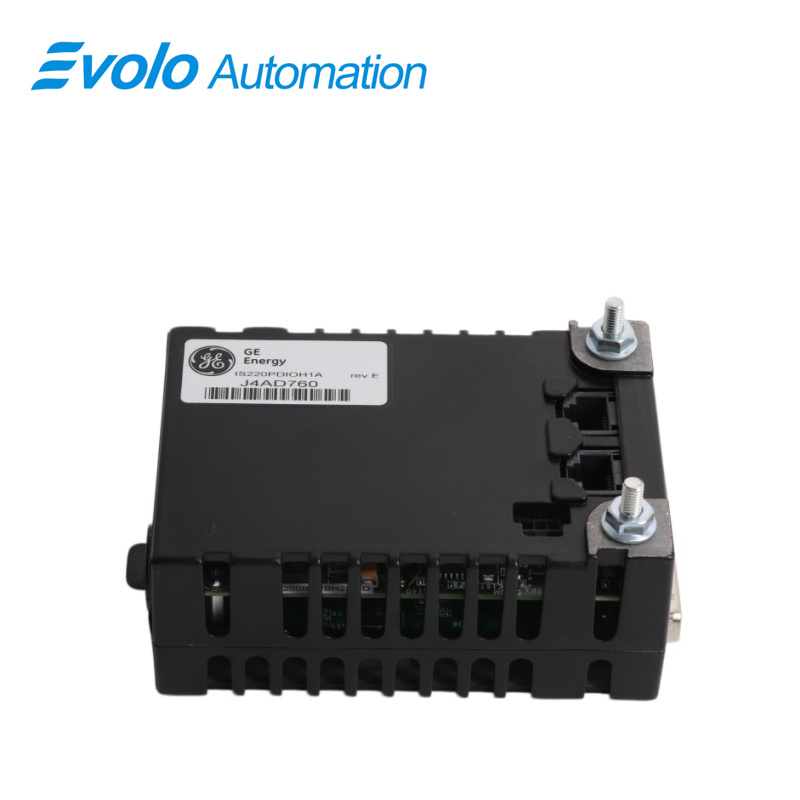

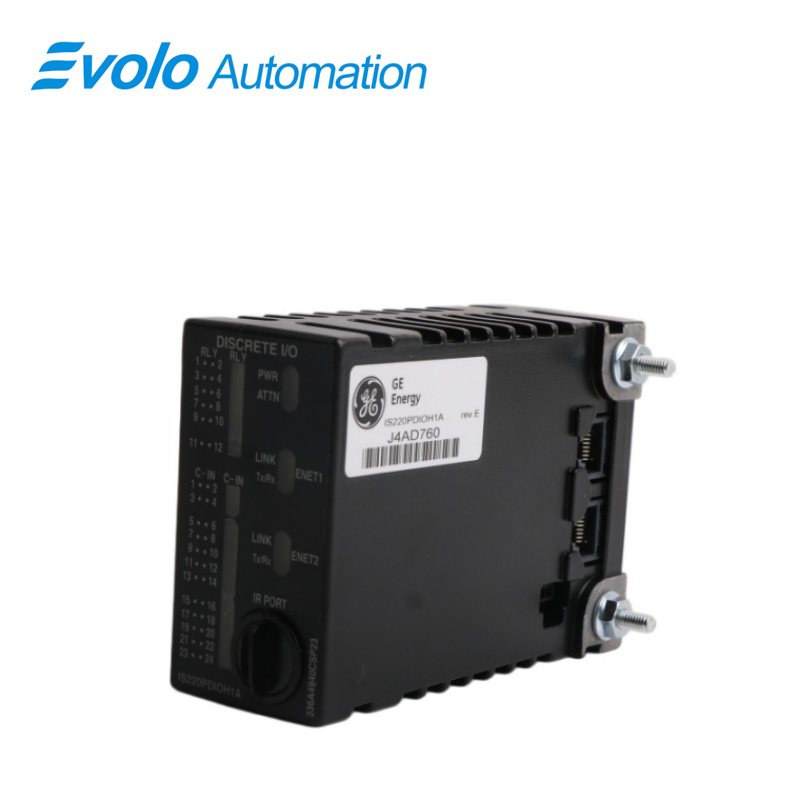

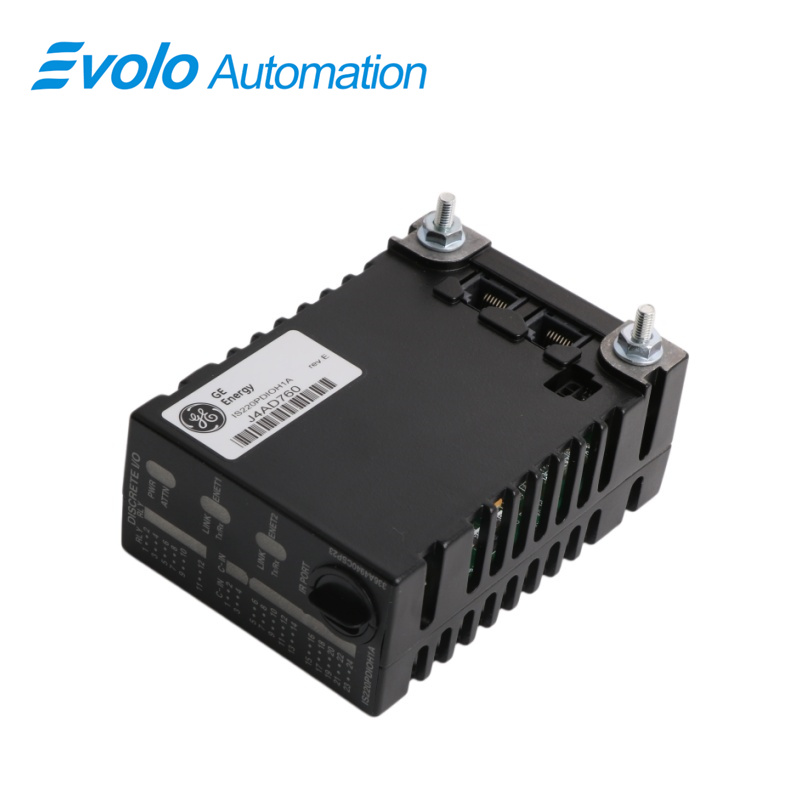

IS220PDIOH1A is 'n Diskrete Invoer/Uitvoer-module wat deur General Electric vervaardig en ontwerp is as deel van die Mark Vle-reeks wat in verspreide beheerstelsels gebruik word. Die diskrete invoer/uitvoer (PDIO)-pakkie verskaf die elektriese koppelvlak tussen een of twee I/O-ethernetnetwerke en 'n diskrete invoer/uitvoer-terminalbord. Die pakkie bevat 'n prosessorbord wat algemeen is vir al die Mark Vle-verspreide I/O-pakkies en 'n insamelingsbord wat spesifiek is vir die diskrete invoer/uitvoer-funksie. Die pakkie aanvaar tot 24 kontak-invoere, beheer tot 12 relais-uitvoere en ontvang terminalbord-spesifieke terugvoersignale. Die geassosieerde terminalbord bepaal die spanningvermoë van die PDIO. Stelselinvoer na die pakkie vind plaas deur middel van dubbele RJ45-ethernet-konnektors en 'n drie-pin kraginvoer. Diskrete sein-invoer/uitvoer vind plaas deur middel van 'n DC-62-konnektor wat direk met die geassosieerde terminalbord-konnektor verbind. Visuele diagnostiek word verskaf deur middel van aanduier-LED's, en plaaslike diagnostiese seriële kommunikasie is moontlik deur middel van 'n infrarooi-poort. Die PDIO is die funksionele ekwivalent van 'n PDIA- en 'n PDOA-I/O-pakkie wat gekombineer is in 'n enkele samestelling. Vir eenvoudige toepassings word dit op 'n TDBS-terminalbord geplaas wat die ekwivalent is van 'n SRLY-relais-terminalbord gekombineer met 'n STCI-kontak-invoer-terminalbord. Vir TMR-toepassings word dit op 'n TDBT-terminalbord geplaas wat, met die WROB-optie, die ekwivalent verskaf van 'n TRLYH1B-relais-terminalbord gekombineer met 'n TBCI-kontak-invoer-terminalbord.

Toepassings

Gas-/stoomturbienkragstasies: Gebruik om die begin en stop van hulp pompstelle (soos smeermiddelpompe en draaiwerktuie) te beheer, en om druk- en vlakskakelaars te moniteer.

Windkragstasies: Geïnstalleer in die windturbien nacelle of toringsbasis kas, verantwoordelik vir die monitering van spoedbeperkingskakelaars van die pylstelsel en die stuurstelsel se rembeheer.

Olie- en chemiese plantbasisse: Bestuur die anti-stootbeheerlogika van groot kompressors, outomatiese afvoerkranse en brandalarm koppeling.

Waterkragstasies: Monitor hekposisieskakelaars en interluisbeheer van eenheidshulptoerusting.

Installasie

1 Plug direk een PDIO I/O-pak vir eenvoudige bedryf of drie PDIO I/O-pakke vir TMR in die terminaalraad-konnektore in

2 Maak die pakke meganies vas met behulp van die skroefstutte langs die Ethernet-poorte. Die stutte gly in ’n monteerbord wat spesifiek is vir die tipe terminaalraad

3 Die bevestigingsklamp-posisie moet aangepas word sodat daar geen regte-hoek-krag op die Gelykstroom-62-pen-konnektor tussen die battery en die terminaalraad toegepas word nie. Die aanpassing hoef slegs een keer tydens die leeftyd van die produk gedoen te word

4 Steek een of twee Ethernet-kabels in, afhangende van die stelselkonfigurasie. Die battery sal oor enige poort werk. Indien dubbele verbindings gebruik word, is dit die standaardpraktyk om ENET1 aan die netwerk wat met die R-beheerder geassosieer word, te verbind

5 Pas krag aan die battery toe deur die konnektor aan die sykant van die battery in te steek. Dit is nie nodig om hierdie konnektor in te steek met die krag van die kabel afgeskakel nie, aangesien die I/O-battery 'n inherente sagte-opstartvermoë het wat die stroombaan-insetstroom tydens kragtoevoer beheer

Bediening

Die prosessorpaneel verbind met 'n versamelpaneel wat spesifiek is vir die I/O-pakfunksie. Nadat insetkrag toegepas word, verhoog die sagte-opstartstelsel geleidelik die spanning wat op die prosessorpaneel beskikbaar is. Die plaaslike kragvoorsienings word in volgorde geaktiveer en die prosessorherstel word verwyder. Die prosessor voltooi selftoetse en laai dan toepassingskode wat spesifiek is vir die tipe I/O-pak uit flitsgeheue. Die toepassingskode lees paneel-ID-inligting om te verseker dat die toepassingskode, versamelpaneel en terminaalpaneel korrek bymekaar pas. Met 'n goeie passing probeer die prosessor om Etterne-verbinding te vestig, begin met die versoek van 'n netwerkadres. Die adresversoek gebruik die nywerheidsstandaard dinamiese gasheerkonfigurasieprotokol (DHCP) en die unieke identifikasie wat vanaf die terminaalpaneel gelees word. Nadat Etterne-initialisering voltooi is, programmeer die prosessor die aanboord-logika, voer die toepassing uit en aktiveer die versamelpaneel om bedryf te begin.

Die prosessor-toepassingskode bevat alle logika wat nodig is om die pak van een of twee Ethernet-invoere te laat bedryf. Wanneer dit van twee Ethernet-invoere bedryf word, is beide netwerkpadde altyd aktief. 'n Mislukking van enige van die netwerke sal nie tot enige steuring van die I/O-pakbedryf lei nie, en die mislukking sal deur die werkende netwerkverbinding aangedui word. Hierdie skikking is meer fout-tolerant as 'n klassieke warm-stoelrugsteunstelsel waar die tweede poort slegs gebruik word nadat 'n primêre-poortmislukking opgespoor is. Die Ethernet-poorte op die prosessor stel outomaties tussen 10 MB/s en 100 MB/s spoed, sowel as tussen half-duplex- en vol-duplex-bedryf, vas. Die prosessor-bord in die pak is dieselfde vir al die Mark Vle Ethernet I/O-pakke. Dit bevat die volgende:

1 Hoëspoedprosesor met RAM- en flitsgeheue

2 Twee volkome onafhanklike 10/100 Ethernet-poorte met aansteekstukke

3 Hardeware-hondewagtydhouer en herstelkring

4 Interne I/O-pak temperatuursensor

5 Infrarooi-reekskommunikasiepoort

6 Status-aanduidings-LED's

7 Elektroniese ID en die vermoë om ID's op ander borde te lees

8 Aansienlike programmeerbare logika wat die insamelingsbord ondersteun

9 Invoer-kragkonnektor met sagte begin/stroombeperker

10 Plaaslike kragvoorsienings, insluitend volgordebepaling en monitering

Gereelde vrae

V: Wat word 'n Diskrete Kontak-Invoer/Uitvoer-Terminalbord, soos die IS220PDIOH1A, vir gebruik?

A: 'n Diskrete Kontak-Invoer/Uitvoer-Terminaalraad soos die IS220PDIOH1A is ontwerp om diskrete (AAN/AF) seine met industriële beheerstelsels soos Programmeerbare Logika-beheerders (PLC's) of Verspreide Beheerstelsels (DCS) te koppel. Dit maak dit moontlik om eksterne toestelle soos sensore, skakelaars, alarms en relais te moniteer en te beheer deur betroubare seinoordrag en elektriese isolasie te verskaf.

V: Wat is die verskil tussen droë kontak- en nat kontak-invoere op die IS220PDIOH1A?

A: Droë kontak-invoere werk sonder 'n eksterne spanningbron; hulle funksioneer as eenvoudige meganiese skakelaars wat óf 'n stroombaan oopmaak óf sluit. Nat kontak-invoere verskaf daarenteen hul eie spanning wanneer hulle geaktiveer word, wat dit moontlik maak om 'n elektriese sein direk na die beheerstelsel te stuur. Nat kontakte word gewoonlik gebruik wanneer 'n sein oor lang afstande met minimale spanningverlies oorgedra moet word.

V: Watter spanningvlakke word vir invoere en uitvoere op die IS220PDIOH1A ondersteun?

A: Die IS220PDIOH1A-terminaalbord ondersteun 'n verskeidenheid insetspanningsvlakke, insluitend 5 V DC, 24 V DC, 48 V DC, 110 V AC en 220 V AC. Hierdie opsies verseker kompatibiliteit met verskillende industriële kragstelsels en sensortipes. Uitsetspanningsvlakke hang af van die tipe relais of vastestofuitset wat gebruik word, met algemene waardes soos tot 250 V AC of 30 V DC vir relaisgebaseerde uitsette.
