Výstupní reléový modul IS200TRLYH1BED IS200TRLYH1B

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200TRLYH1BED IS200TRLYH1B
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

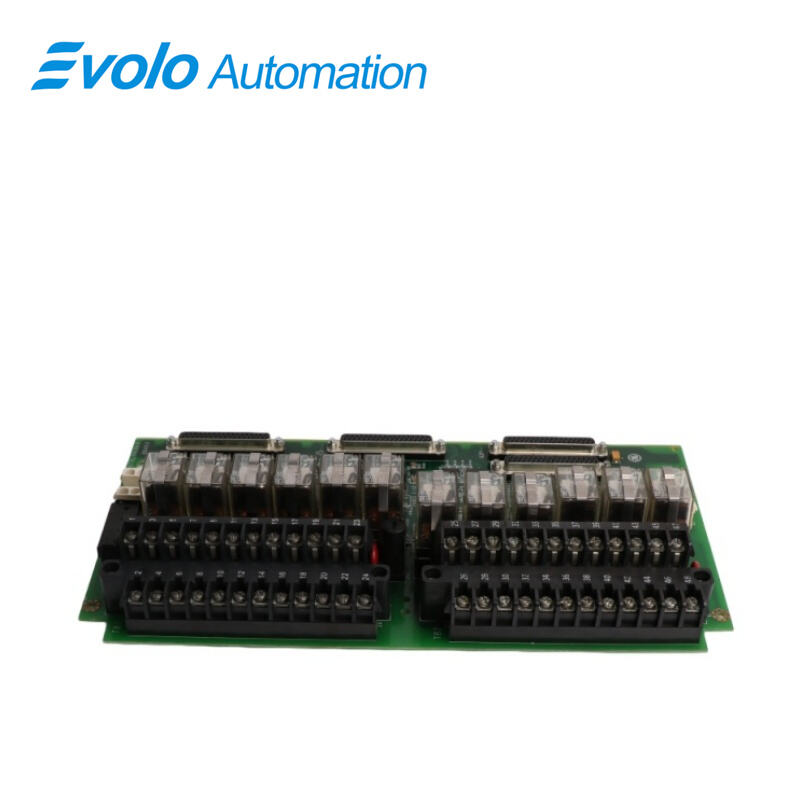

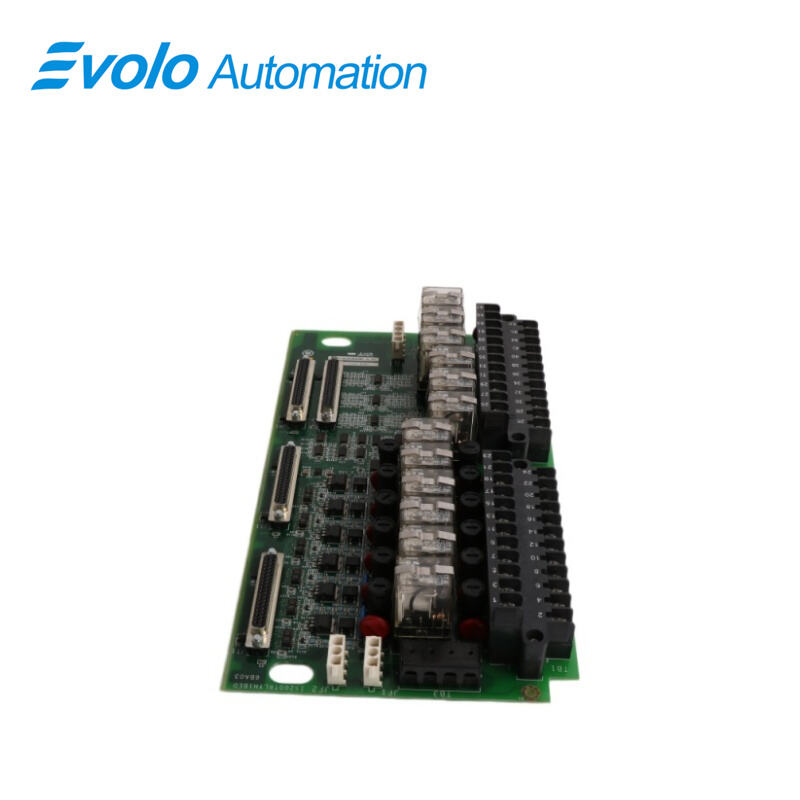

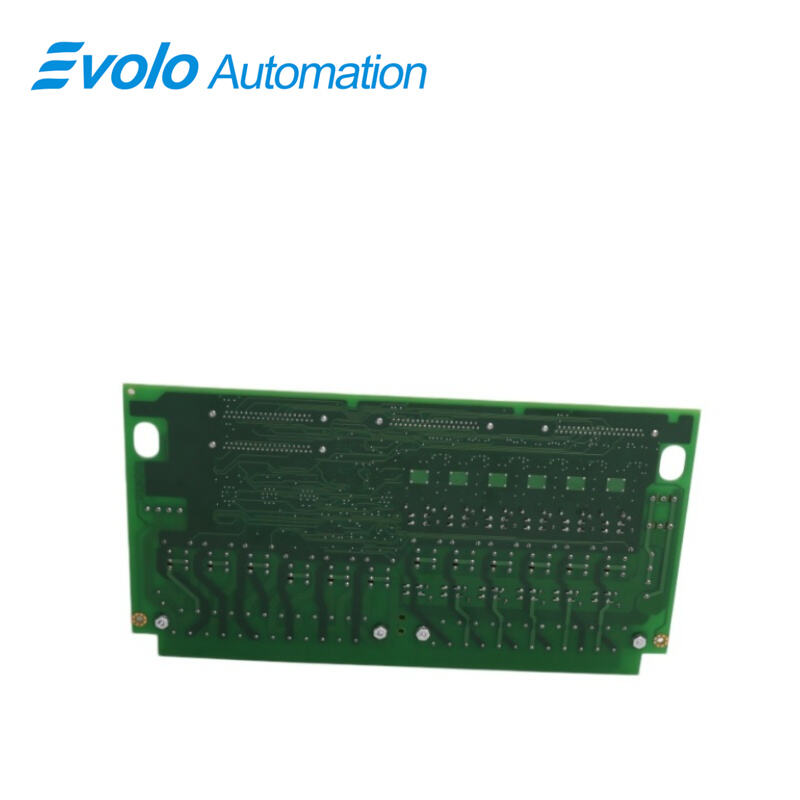

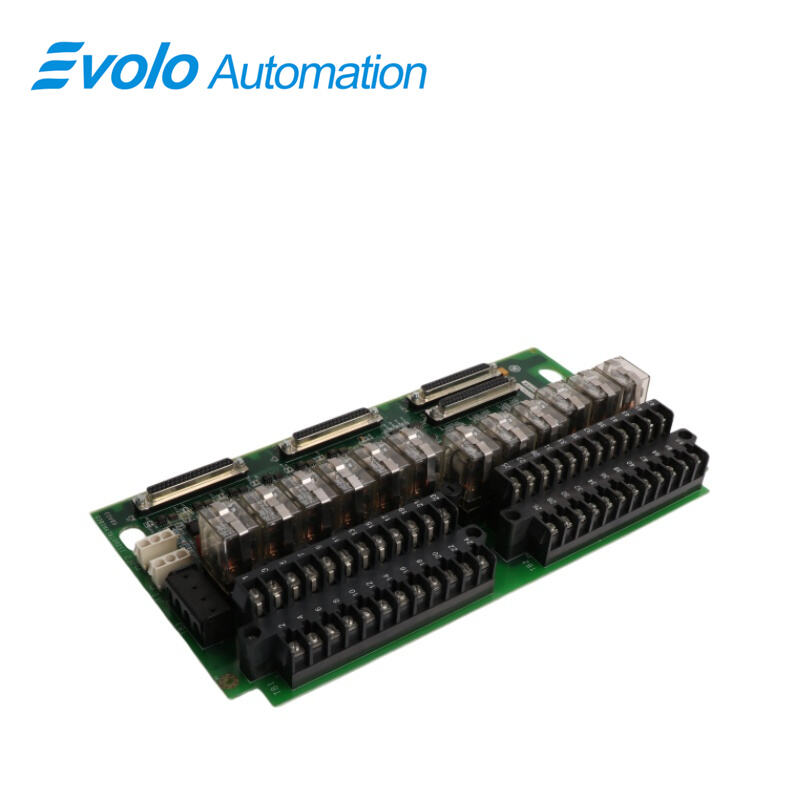

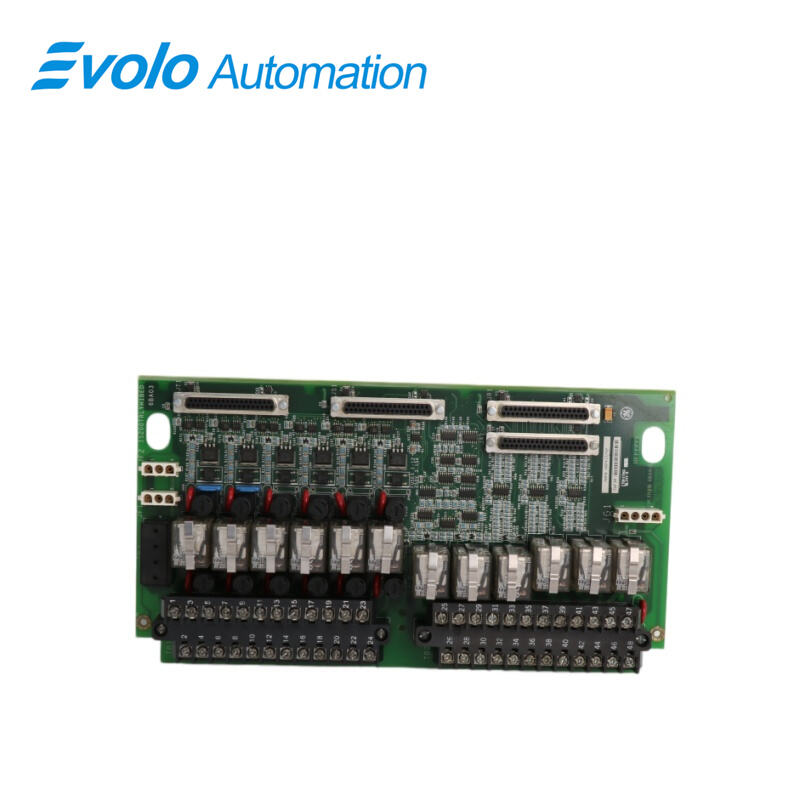

IS200TRLYH1BED IS200TRLYH1B je výstupní reléová deska vyvinutá společností GE. Je součástí systému Mark Vle. Deska je navržena tak, aby pojmula a řídila až 12 zásuvných magnetických relé. Zahrnuje možnosti nastavení pomocí skokových spojek, volby zdroje napájení a vestavěné ochranné funkce proti přepětí. Reléový modul představuje spolehlivé a flexibilní řešení pro řízení zásuvných magnetických relé v průmyslových aplikacích. Díky konfigurovatelným reléovým obvodům, více možnostem zdroje napájení a vestavěným ochranným funkcím proti přepětí nabízí vysokou univerzálnost, spolehlivost a snadnou integraci, čímž se stává ideální volbou pro širokou škálu úloh v oblasti řízení a automatizace.

Použití

Teplárny (plynové turbíny/parní turbíny): Řízení spuštění a zastavení pomocných zařízení, jako jsou mazací olejová čerpadla, otáčecí zařízení a chladicí ventilátory.

Řízení elektrické sítě a rozvodných stanic: Provádění operací otevírání a uzavírání jističů a výstup vzdálených poplachových signálů.

Velké chemické závody a ropné rafinérie: Ovládání uzavíracích ventilů a zámků čerpadlových skupin v technologických okruzích.

Papírenské a ocelářské továrny: Zodpovědné za složité mechanické logické přepínání pod řízením systému Mark VI.

Možnosti zdroje energie

1. Deska podporuje více možností napájení, aby vyhověla různým požadavkům na napětí.

2. K dispozici je standardní zdroj 125 V DC nebo 115/230 V AC, který poskytuje flexibilitu při výběru napájecího zdroje. Dále je jako volitelná nabízena napájecí jednotka 24 V DC pro konkrétní aplikace vyžadující tento rozsah napětí. Každý zdroj napájení je vybaven samostatnými pojistkami s nastavitelnými propojkami, což zajišťuje ochranu a bezpečnost systému.

Nabordní potlačení

1. Pro zvýšenou spolehlivost a ochranu proti elektrickým poruchám je deska vybavena vestavěnými prostředky potlačení.

2. Tyto potlačovací komponenty pomáhají zmírnit napěťové špičky a elektrický šum, čímž chrání připojené relé a zajišťují stabilní provoz i za náročných provozních podmínek.

Nejčastější dotazy

Otázka: Co je IS200TRLYH1BED IS200TRLYH1B?

Odpověď: IS200TRLYH1BED IS200TRLYH1B je výstupní deska relé vyvinutá společností GE v rámci řady Mark Vle.

Otázka: Jak jsou na desce TRLY modelu IS200TRLYH1BED IS200TRLYH1B zapojených 12 reléových výstupů?

Odpověď: 12 reléových výstupů je přímo propojeno se dvěma I/O svorkovnicemi umístěnými na svorkovní desce, což zajišťuje pohodlné připojení pro různé aplikace.

Otázka: Jaké je uspořádání I/O svorkovnic u modelu IS200TRLYH1BED IS200TRLYH1B?

Odpověď: Každá I/O svorkovnice je upevněna dvěma šrouby a obsahuje 24 svorek, které umožňují připojení vodičů o průřezu až 12 AWG, čímž je zajištěno pevné a spolehlivé spojení.

Otázka: Obsahuje model IS200TRLYH1BED IS200TRLYH1B možnost uzemnění?

A: Ano, na levé straně každého svorkovnice je umístěna stíněná svorková lišta připojená ke kostru (zem), což usnadňuje správné uzemnění pro zvýšenou bezpečnost a lepší elektrický výkon.

Otázka: Jak se obvykle připojuje napájení elektromagnetu pro výstupy 1–6 modulu IS200TRLYH1BED IS200TRLYH1B?

A: Napájení elektromagnetu pro výstupy 1–6 se obvykle připojuje ke svorkovnici JF1, čímž se těmto reléovým výstupům poskytuje vyhrazený zdroj napájení.

Otázka: Je k dispozici možnost rozvodu napájení mezi více deskami modulu IS200TRLYH1BED IS200TRLYH1B?

A: Ano, svorkovnici JF2 lze využít k řetězovému připojení napájení k dalším deskám, čímž se zjednodušuje rozvod napájení v konfiguracích s více deskami.
