IS200TRLYH1BED IS200TRLYH1B Relaisuitgangsbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200TRLYH1BED IS200TRLYH1B
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

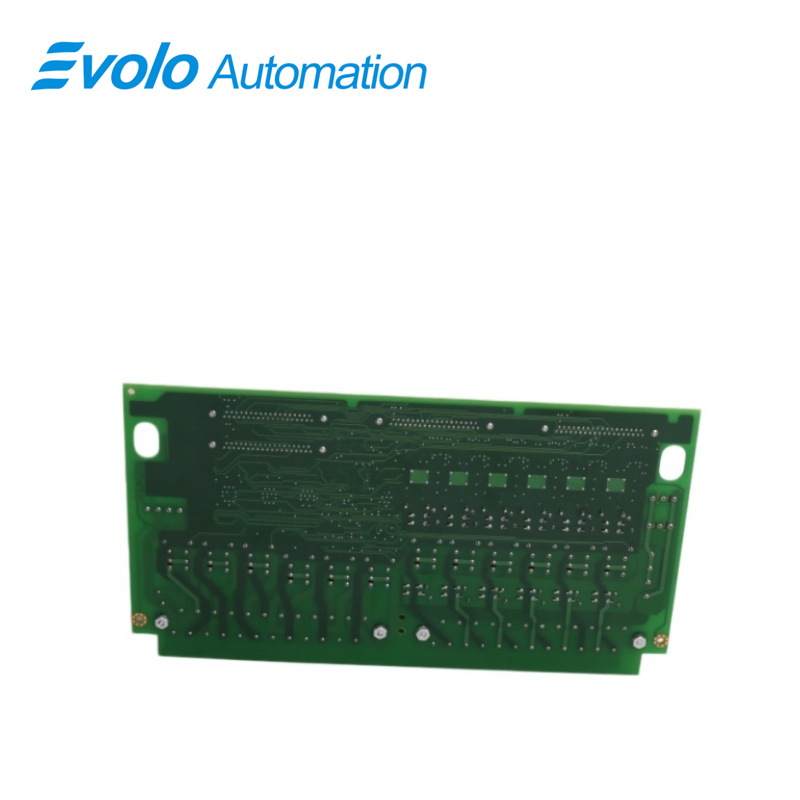

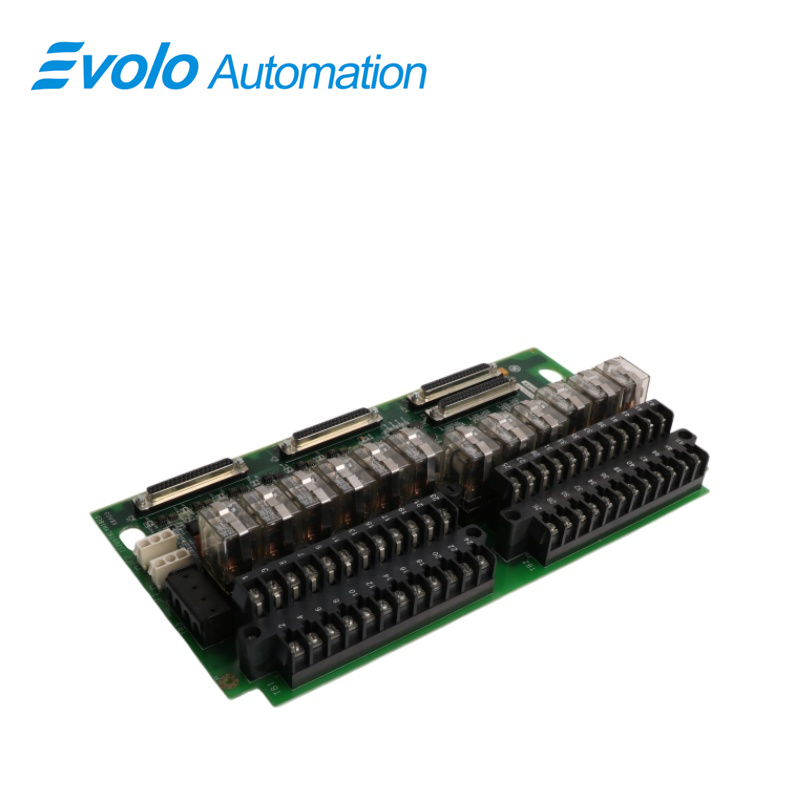

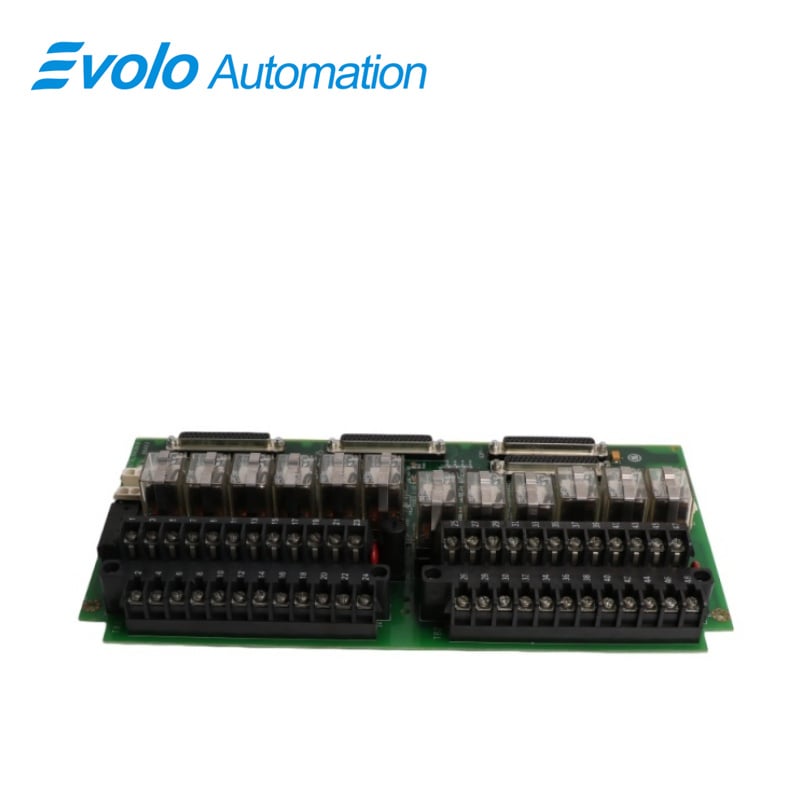

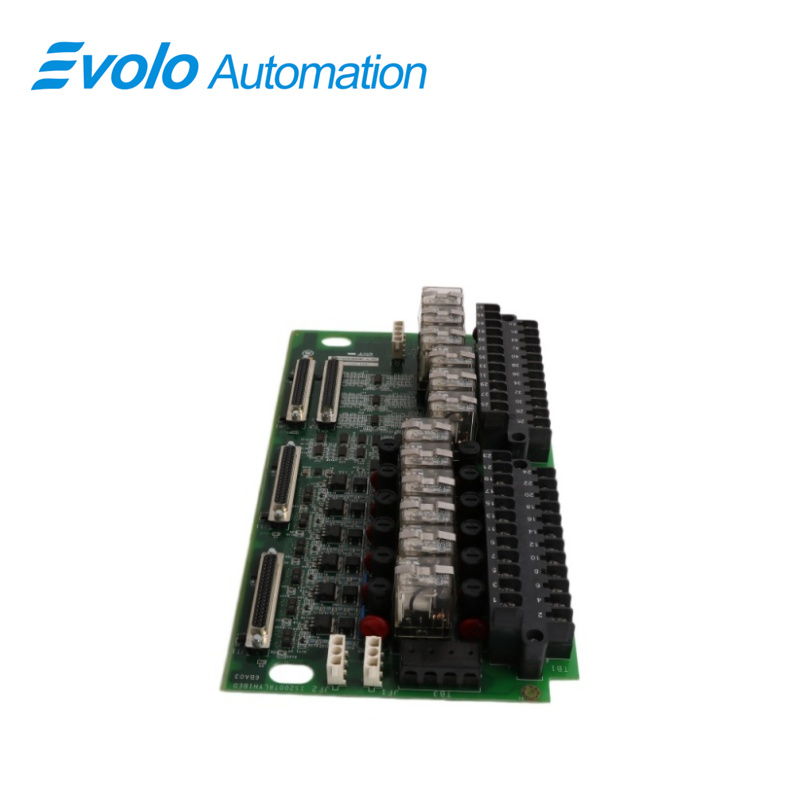

IS200TRLYH1BED IS200TRLYH1B is 'n relais-uitsetkaart wat deur GE ontwikkel is. Dit is 'n onderdeel van die Mark Vle-stelsel. Die kaart is ontwerp om tot 12 insteek-magnetiese relais te huisves en te beheer. Dit sluit jumper-konfigurasies, kragbronopsies en op-bord onderdrukkingvermoëns in. Die relaismodule dien as 'n betroubare en buigsame oplossing vir die beheer van insteek-magnetiese relais in industriële toepassings. Met sy konfigureerbare relaiskringte, verskeie kragbronopsies en op-bord onderdrukkingvermoëns bied dit veelvoudigheid, betroubaarheid en gemak van integrasie, wat dit 'n ideale keuse maak vir 'n wye reeks beheer- en outomatiseringstake.

Toepassings

Termiese kragstasies (gas turbine / stoomturbines): Beheer die begin en stop van hulpapparatuur, soos smeermiddelpompe, draaiwiele en verkoelingsventilators.

Kragnettoestandbeplanning en onderstasies: Voer skakelaaropening- en -sluitingsbewerkings uit en voer afstandwaarskuwingseine uit.

Groot chemiese aanlegte en olie-refinaderye: Dryf isolasiekleppe en pomp-groep-onderskakelaars in proseskringloop.

Papier- en staalmolle: Verantwoordelik vir komplekse meganiese logika-omskakeling onder Mark VI-stelselbeheer.

Kragbronopsies

1. Die paneel ondersteun verskeie kragbronopsies om aan verskillende spanningvereistes te voldoen.

2. 'n Standaard 125 volt DC- of 115/230 volt AC-bron is beskikbaar, wat buigsaamheid in kragtoevoerkeuse bied. Daarbenewens word 'n opsionele 24 volt DC-bron aangebied vir spesifieke toepassings wat hierdie spanningreeks vereis. Elke kragbron word saam met individuele jumper-selekteerbare sekeringe verskaf om beskerming en veiligheid vir die stelsel te verseker.

Aanboordonderdrukking

1. Vir verbeterde betroubaarheid en beskerming teen elektriese steurings het die paneel aan-boord onderdrukkingmeganismes.

2. Hierdie onderdrukkingkomponente help om spanningpieke en elektriese geraas te verminder, wat die gekoppelde relais beskerm en stabiele bedryf waarborg selfs onder uitdagende omgewingsomstandighede.

Gereelde vrae

V: Wat is IS200TRLYH1BED IS200TRLYH1B?

A: IS200TRLYH1BED IS200TRLYH1B is 'n relais-uitsetkaart wat deur GE onder die Mark Vle-reeks ontwikkel is.

V: Hoe is die 12 relais-uitsette op die TRLY-kaart van IS200TRLYH1BED IS200TRLYH1B verbind?

A: Die 12 relais-uitsette is direk met twee I/O-klemmebordjies wat op die klemmebord gemonteer is, verbind om gerieflike aansluiting vir verskeie toepassings te verseker.

V: Wat is die konfigurasie van die I/O-klemmebordjies van IS200TRLYH1BED IS200TRLYH1B?

A: Elke I/O-klemmebordjie word met twee skroewe vasgeheg en beskik oor 24 klemme wat drade tot 12 AWG-grootte kan aanvaar, wat robuuste en betroubare verbindinge verseker.

V: Is daar voorsiening vir aarding van IS200TRLYH1BED IS200TRLYH1B?

A: Ja, 'n afskermingsklemstrep wat aan die kasgrond verbind is, is aan die linkerkant van elke klemmebordjie geplaas om behoorlike aarding vir verbeterde veiligheid en elektriese prestasie te verseker.

V: Hoe word solenoidkrag gewoonlik vir uitsette 1–6 van IS200TRLYH1BED IS200TRLYH1B aangesluit?

A: Solenoid-krag vir uitgange 1–6 word gewoonlik aan terminaalblok JF1 gekoppel om 'n toegewyde kragbron vir hierdie relais-uitgange te verskaf.

V: Is daar voorsiening vir kragverspreiding tussen verskeie IS200TRLYH1BED IS200TRLYH1B-borwe?

A: Ja, terminaalblok JF2 kan gebruik word om krag na ander borwe te verbind (daisy chain), wat kragverspreiding in multi-bordkonfigurasies vereenvoudig.
