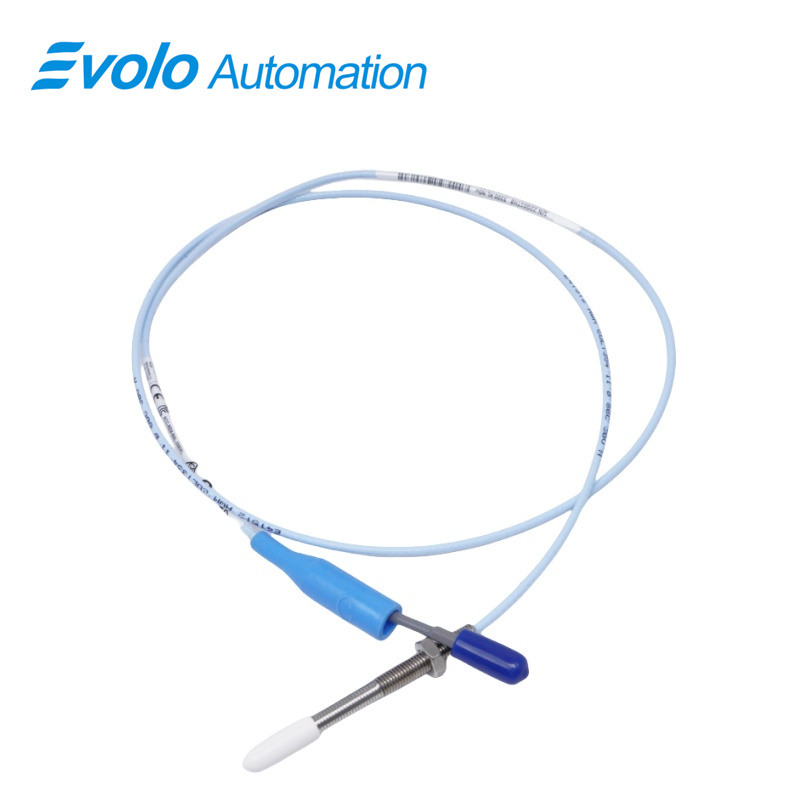

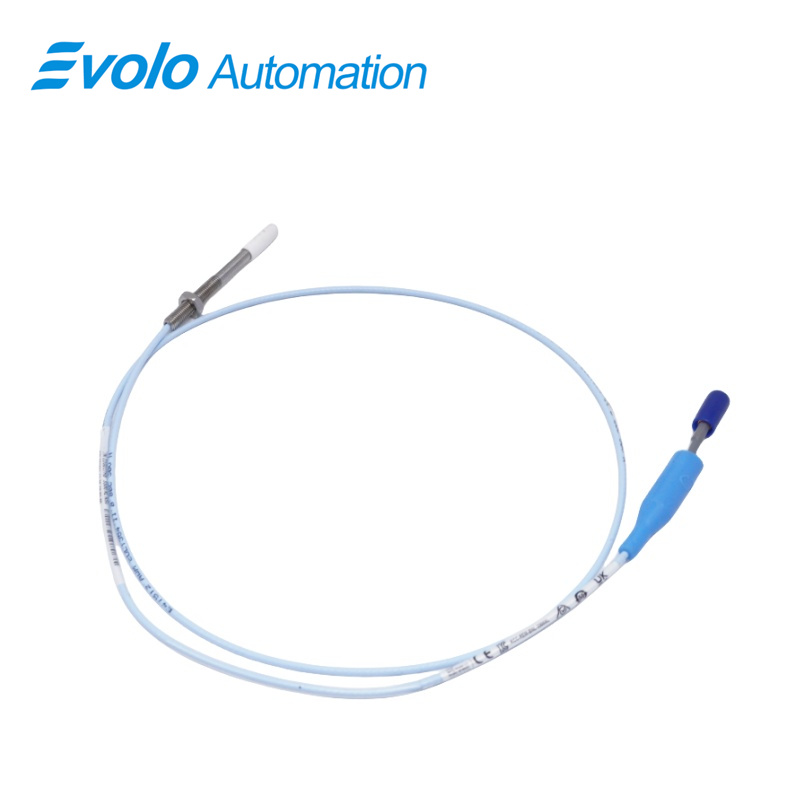

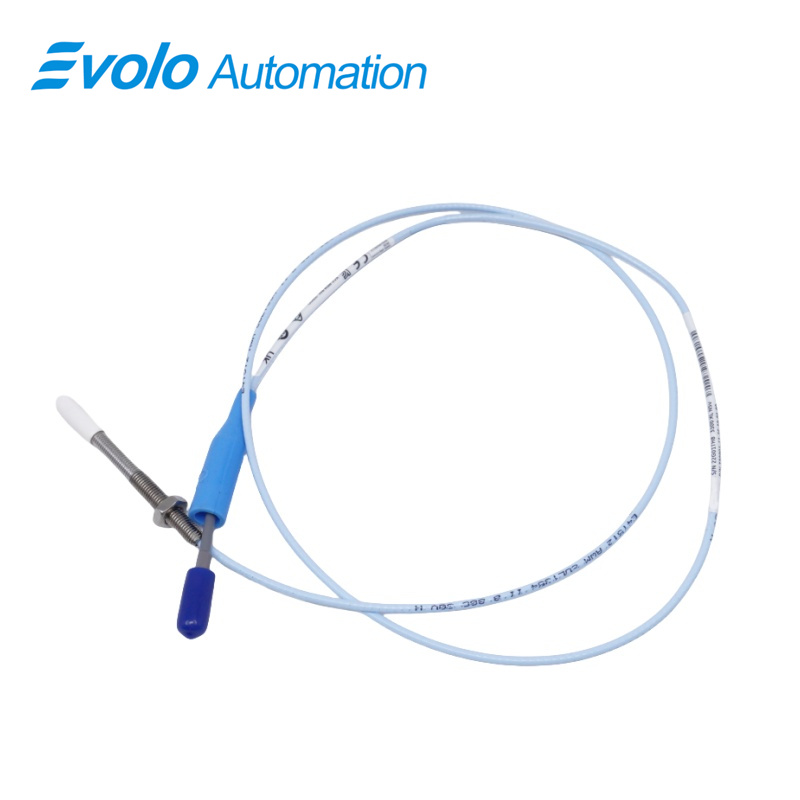

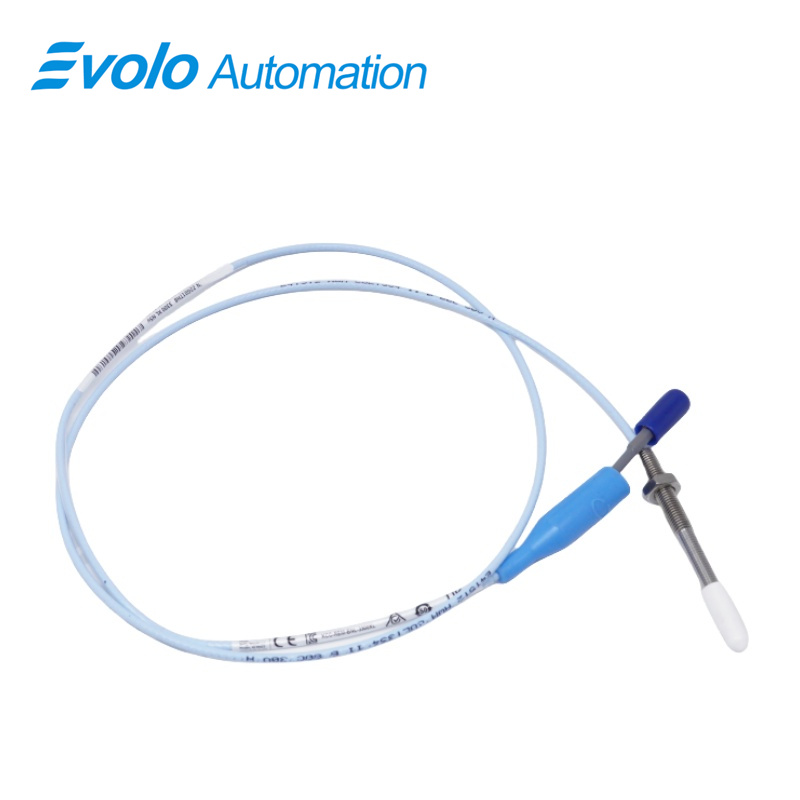

330901-20-32-10-02-05 3300 NSv snímač přiblížení

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	330901-20-32-10-02-05
Minimální objednávková velikost:	1
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

Snímač přiblížení 330901-20-32-10-02-05 3300 NSv je kompaktní snímač vířivých proudů určený pro měření polohy a vibrací s vysokou přesností v průmyslových automatizačních systémech s velkými omezeními prostoru. Jako součást rodiny snímačů Bently Nevada 3300 NSv je tento model optimalizován pro odstředivé kompresory, kompresory zpracovatelských plynů, chladicí kompresory a další rotační stroje, kde omezený boční prostor a malé průměry hřídelí znemožňují použití standardních sond o průměru 5 mm nebo 8 mm.

Sonda 3300 NSv s nerezovou sondou se závitem 1/4-28 UNF a celkovou délkou pouzdra 3,2 palce a standardním koaxiálním kabelem ClickLoc o délce 1,0 metru poskytuje spolehlivé bezkontaktní měření v náročných průmyslových prostředích. Sonda nabízí lineární rozsah 1,5 mm s doporučenou mezerou 1,0 mm, což umožňuje přesné zjišťování radiálních vibrací, axiální polohy, otáček a fázových signálů na hřídelích menších než 51 mm.

Hrot sondy je vyroben z polyfenylensulfidu (PPS), který nabízí zvýšenou odolnost vůči chemikáliím pro procesy s ropou, plynem a petrochemií, zatímco pouzdro z nerezové oceli AISI 304 zajišťuje dlouhodobou mechanickou stabilitu. Díky pracovní teplotě v rozmezí od -52 °C do +177 °C a nízké citlivosti na napájení pod 2 mV/V udržuje snímač přiblížení 3300 NSv stabilní výstup v náročných systémech automatizace a ochrany strojů. Sonda je navržena pro bezproblémovou integraci se stávajícími monitorovacími platformami Bently Nevada, což umožňuje modernizaci projektů při zachování konzistence signálu a přesnosti měření na kritických zařízeních.

Použití

Monitorování radiálního vibrací v kompaktních kompresorech
U odstředivých a chladicích kompresorů se skleněnými hřídeli o průměru pod 51 mm sonda 330901-20-32-10-02-05 měří radiální vibrace v lineárním rozsahu 1,5 mm, což umožňuje včasnou detekci nerovnováhy a opotřebení ložisek při provozních teplotách až do 177 °C.

Měření axiální polohy ložiska
Instalovaný v blízkosti axiálních čelistí u strojů s hydrodynamickými ložiskami poskytuje snímač přesná data o axiální poloze se doporučenou mezerou 1,0 mm, čímž pomáhá předcházet přetížení axiálních ložisek a snižuje neplánované výpadky v provozech s nepřetržitým chodem.

Fázová reference a funkce Keyphasor
Při použití pro fázovou referenci poskytuje snímač NSv stabilní výstupní impedance 50 ohmů a konzistentní kvalitu signálu, což umožňuje přesnou analýzu fáze a diagnostiku vibračních vektorů v automatických systémech monitorování stavu.

Detekce nulové rychlosti a tachometr
Snímač umožňuje spolehlivé měření nulové rychlosti a otáček i na malých cílech za těsných instalačních podmínek, čímž zlepšuje logiku řízení rozběhu a zastavení rotačního zařízení v automatizaci strojů.

Modernizace a aktualizace starších systémů
Proximity sonda 3300 NSv umožňuje modernizaci starších systémů 3300 RAM se zachováním kompatibilních mechanických rozhraní, čímž se zkracuje doba instalace a zajišťuje kontinuita měření při modernizaci automatizačních systémů.

Specifikace

Konkurenční výhodu

Kompaktní konstrukce pro omezené montážní prostory
S celkovou délkou pouzdra 3,2 palce a závitem 1/4-28 UNF tato sonda zapadá do děr s kuželovým zahloubením a do omezených prostorů po stranách, kde nelze instalovat standardní snímače přiblížení.

Vysoká stabilita měření v celém teplotním rozsahu
Pracovní rozsah od -52 °C do +177 °C a citlivost napájení pod 2 mV/V zajišťují stabilní výstupní signál i při teplotních výkyvech v průmyslovém prostředí.

Zlepšená chemická odolnost
Hrot sondy z PPS nabízí vynikající odolnost vůči olejům, pracovním plynům a průmyslovým chemikáliím, čímž prodlužuje životnost v aplikacích kompresorů a petrochemie.

Spolehlivá integrita signálu s technologií ClickLoc
Zlatem pokovené mosazné konektory ClickLoc a bezpečné koaxiální rozhraní minimalizují ztrátu signálu a zabraňují uvolnění konektorů, čímž zvyšují dlouhodobou spolehlivost systémů pro monitorování vibrací.

Optimalizovaný výkon pro malé cíle
S měřítkem přibližně 7,87 V/mm a lineárním rozsahem překračujícím starší sondy řady 3000 poskytuje sonda 3300 NSv vyšší rozlišení měření na malých hřídelích a menších cílových plochách.
