Turbínový nouzový terminálový modul IS200TREGH1B

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200TREGH1B
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

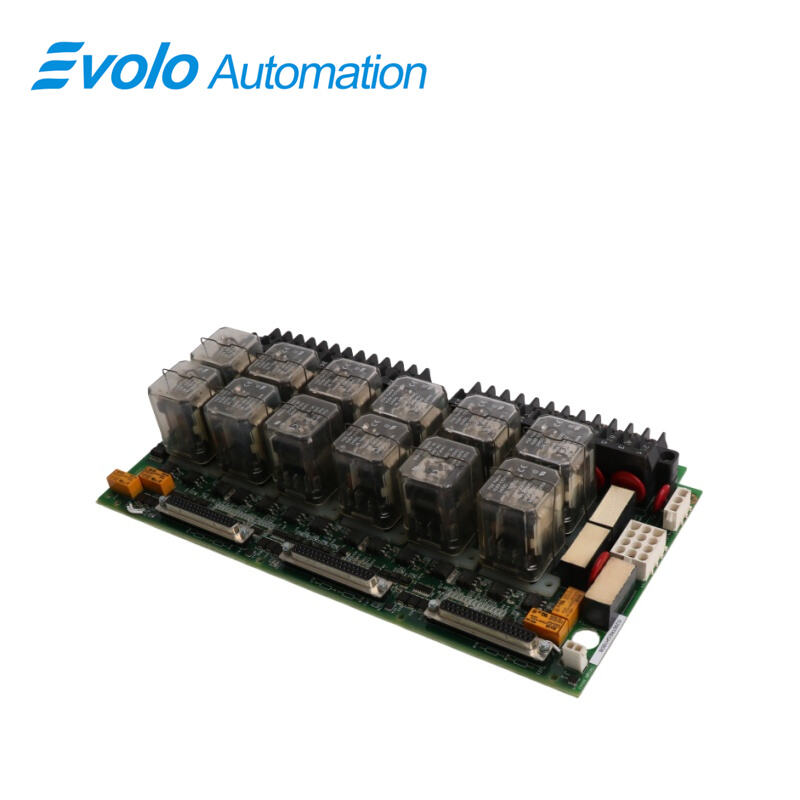

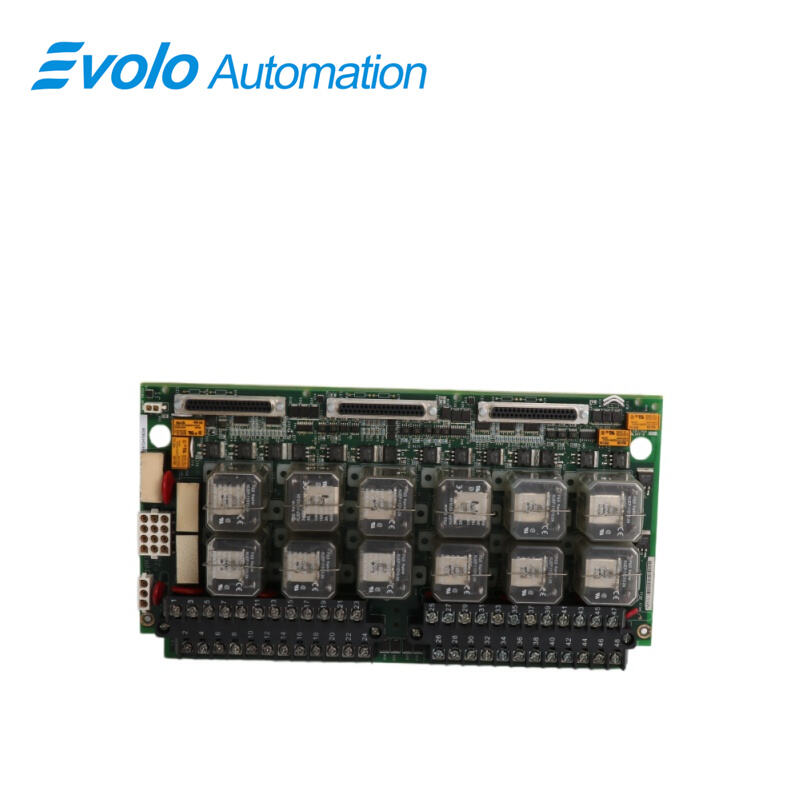

IS200TREGH1B je nouzový terminálový modul pro turbíny, který vyrábí a navrhuje společnost General Electric jako součást řady Mark VI používané v systémech řízení plynových turbín. Tři nouzové odpojovací solenoidy jsou napájeny modulem TREG, jehož činnost řídí I/O řadič. Terminálové moduly TREG a TRPG lze propojit k zajištění napájení až tří odpojovacích solenoidů. TRPG dodává zápornou stranu stejnosměrného napájení solenoidů, zatímco TREG dodává stranu kladnou. Dvanáct relé modulu TREG – z nichž devět tvoří tři skupiny po třech reléch pro hlasování vstupů řídících tři odpojovací solenoidy – řídí I/O řadič, který zároveň zajišťuje nouzovou ochranu proti přeřazení a nouzové zastavení. Pro aplikace se stejnosměrným napětím 125 V je varianta H1B nejčastější. K vytvoření redundantního napájení na desce pro obvody zpětné vazby stavu a pro napájení úsporných relé je řídící napájecí napětí z konektorů JX1, JY1 a JZ1 kombinováno pomocí diod. V obvodech odpojovacích relé je zachována izolace napájení. Terminálový modul TRFG a modul PPRO jsou kompatibilní se systémy Mark VI. Modul TREG je k modulu PPRO připojen kabely se stálými zásuvkami.

Použití

Tepelné elektrárny (plynové turbíny/parní turbíny): Široce používány v plynových turbínách GE řad Frame 6, 7 a 9. Jedná se o poslední linii obrany, která zajišťuje okamžité odstavení elektrárny v případě nekontrolovatelného přeřazení na vyšší otáčky nebo ztráty tlaku mazacího oleje.

Jaderné elektrárny: Slouží jako kritická bezpečnostní blokovací součást řídicího systému turbíny na straně nejaderného ostrova.

Velké petrochemické pohonné jednotky: Používány pro ochranu turbín pohánějících velké kompresory.

Instalace

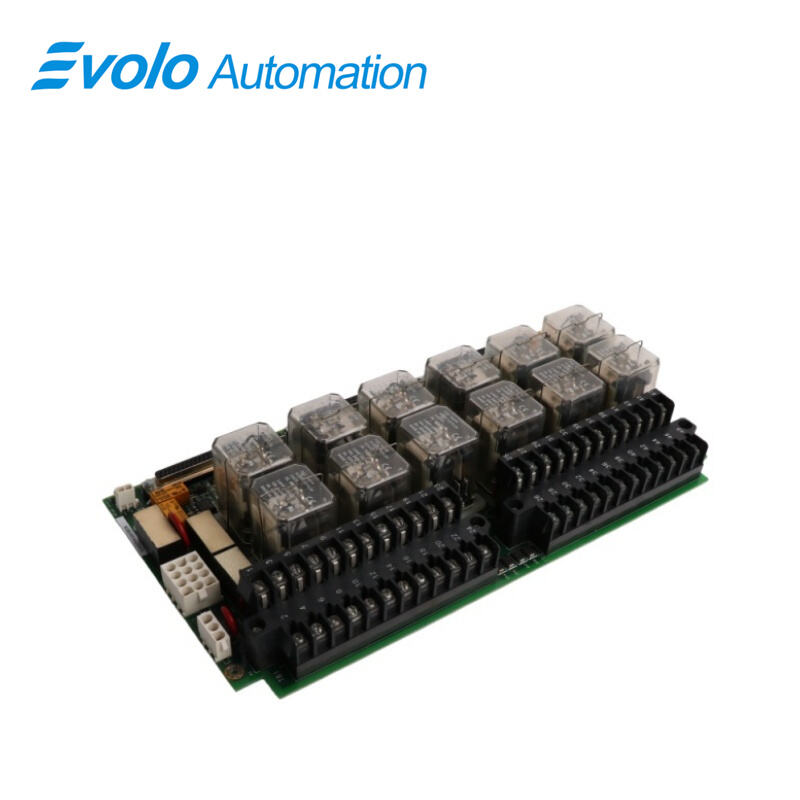

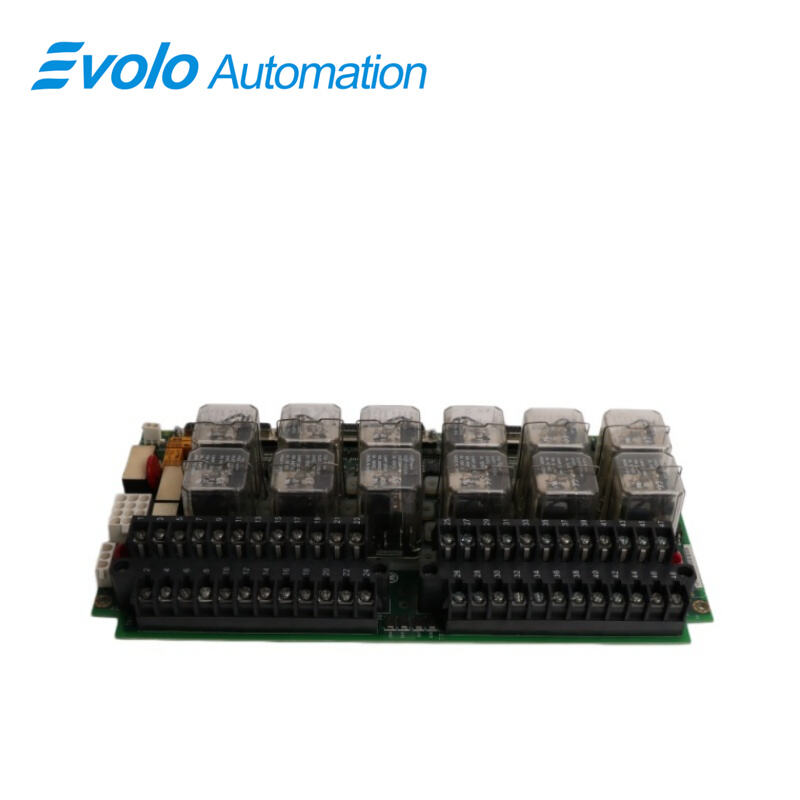

První svorkovnice vstupů/výstupů je přímo propojena se třemi odpojovacími elektromagnety, úspornými odpory a nouzovým vypínačem. Druhá svorkovnice umožňuje připojení až sedmi odpojovacích blokovacích obvodů.

Provoz

Kabel napájení J2 a odpojovací elektromagnety jsou jediná spojení s řídicími moduly, protože řídicí modul vstupů/výstupů řídí všechny aspekty zařízení TREG. V jednoduchých (simplex) systémech při odstavení turbíny přenáší třetí kabel odpojovací signál z konektoru J1 na svorkovnici TSVO, která ovládá upínací servoventil.

Vlastnosti

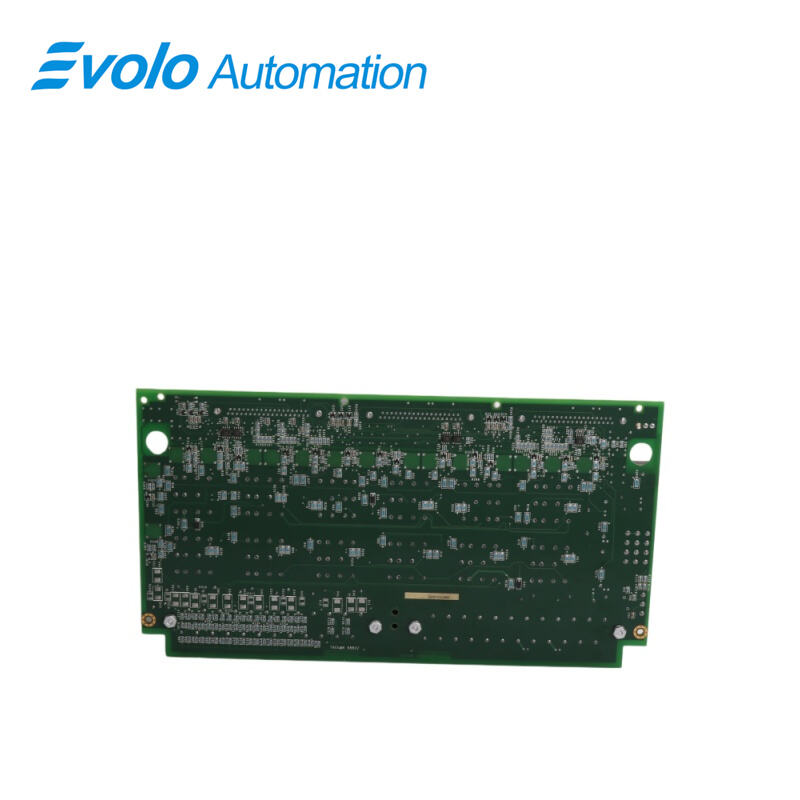

1. Podporuje také jednoduché, dvojité a trojnásobně redundantní systémy s vysokorychlostními síťovými vstupy/výstupy. Jedná se o vícevrstvou tištěnou spojovací desku (PCB) s povrchově montovanými součástkami (SMD) a připojeními umístěnými na ní. Odpojitelný konektor je součástí ukončovacího bloku. Terminálové desky TREG jsou k dispozici v různých revizích.

2. Deska vykazuje vysokou spolehlivost a je proto méně náchylná k poškození. Nevhodné zacházení a skladování však mohou ohrozit užitečnost karty. Doporučujeme proto ukládat karty do obalů citlivých na elektrostatickou indukci za dodržení stanovených podmínek skladování.

Nejčastější dotazy

Otázka: Jak zkontrolovat cenu a dostupnost produktu IS200TREGH1B?

Odpověď: Kontaktujte prosím společnost World of Controls FZE pro prodej na čísle +1 609 385 1231 nebo požádejte o cenovou nabídku.

Otázka: Jaké platební možnosti přijímáte pro produkt IS200TREGH1B?

Odpověď: Preferovanou platební metodou je bankovní převod. Další platební možnosti zjistíte po kontaktování naší společnosti.

Otázka: Jak je produkt IS200TREGH1B balen pro dopravu od vás?

Odpověď: Součásti jsou umístěny do antistatických obalů a bezpečně zabalené v ESD krabicích vyložených ESD pěnou, která je navržena k ochraně elektrických součástí.
