IS200TREGH1B Turbine Noodterminaalbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200TREGH1B
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

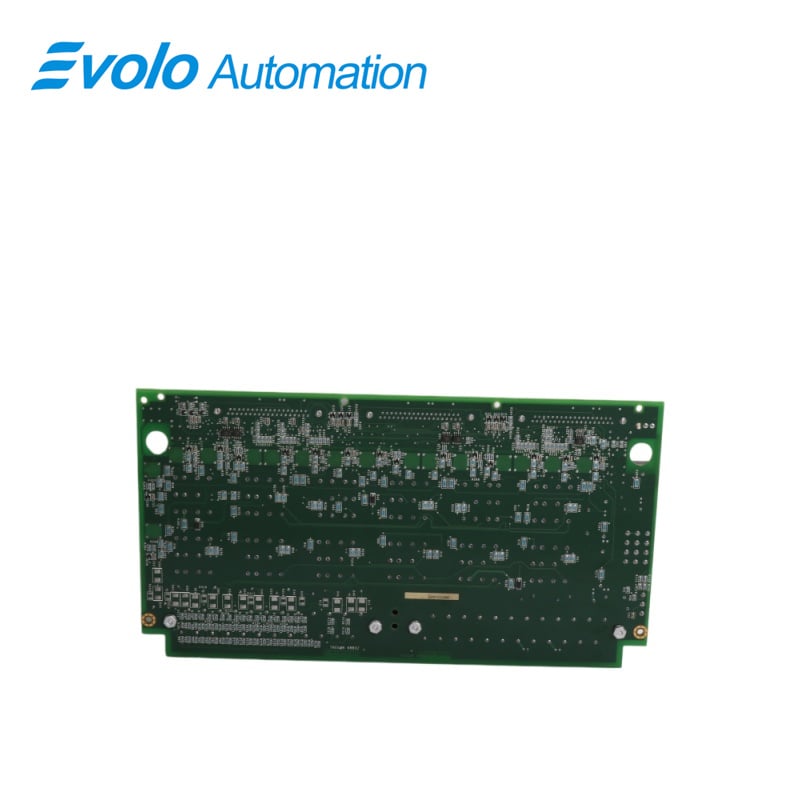

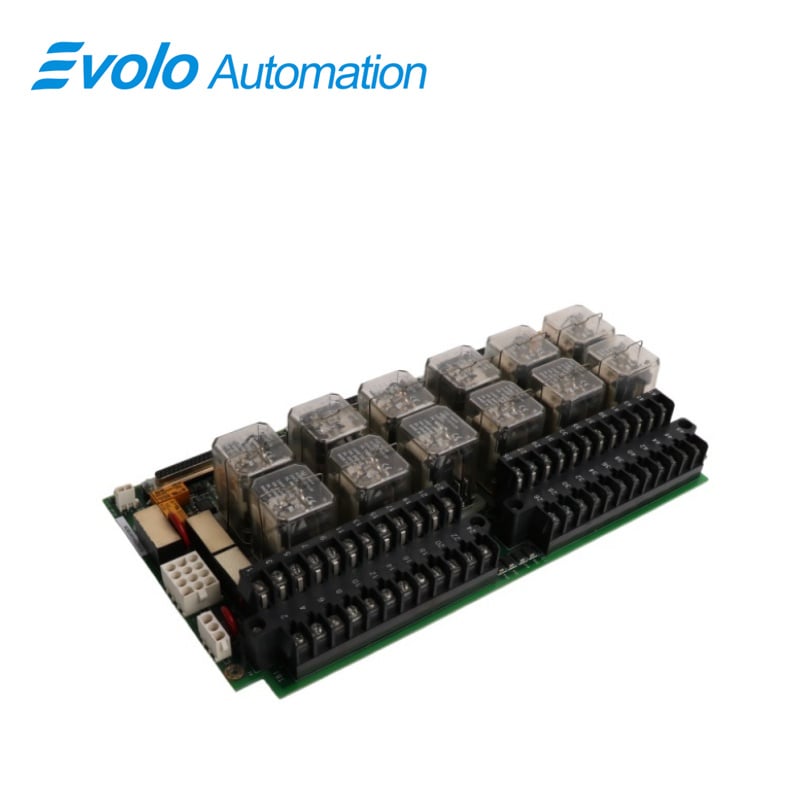

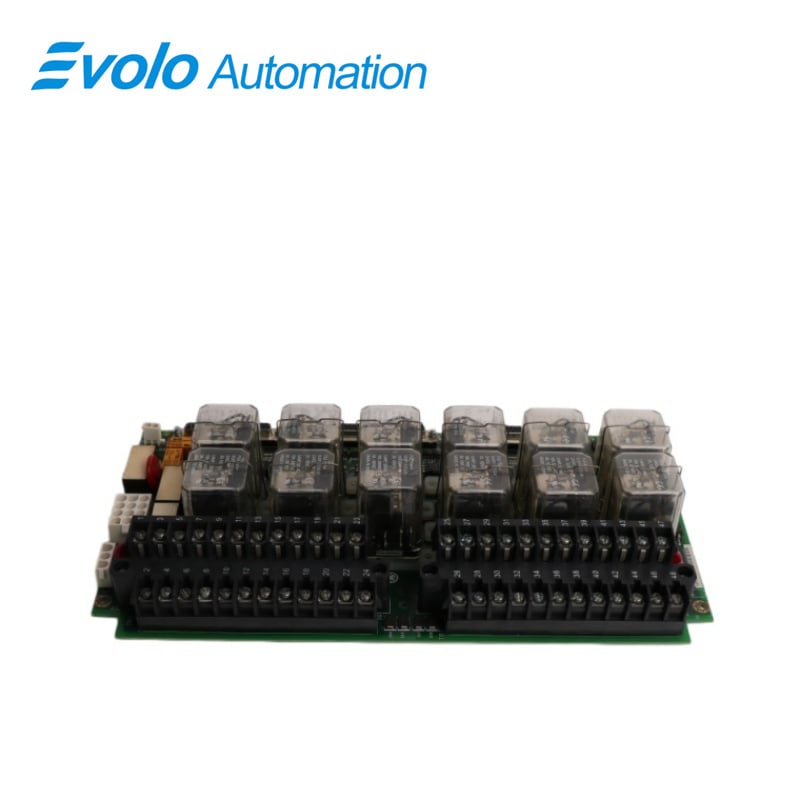

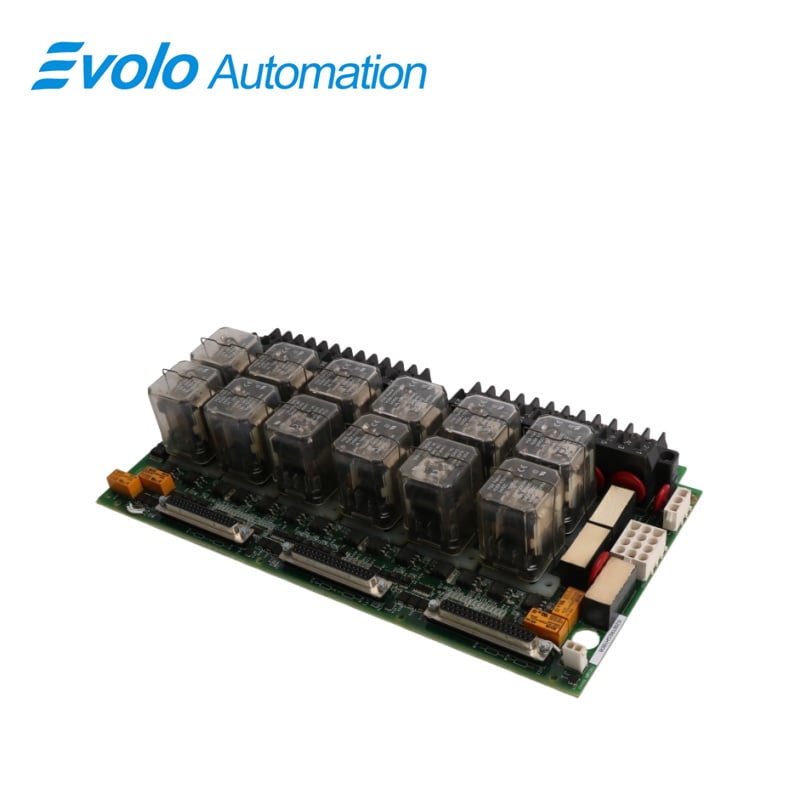

IS200TREGH1B is 'n Turbine Noodterminaalbord wat deur General Electric vervaardig en ontwerp is, en is deel van die Mark VI-reeks wat in gas turbine-beheerstelsels gebruik word. Drie noodafsluit-solenoïede word deur TREG aangedryf, wat deur die I/O-beheerder bestuur word. Die TREG- en TRPG-terminaalborde kan saam verbind word om tot drie afsluit-solenoïede te akkommodeer. TRPG verskaf die negatiewe kant van die solenoïede se Gelykstroomkrag, terwyl TREG die positiewe kant verskaf. Die TREG se 12 relais, waarvan nege in drie groepe van drie georganiseer is om insette te stem wat die drie afsluit-solenoïede beheer, word deur die I/O-beheerder beheer, wat ook nood-Oorwentelingbeskerming en noodstop-bewerkings uitvoer. Vir 125 V Gelykstroom-toepassings is H1B die mees algemene variant. Om redondante krag op die bord vir status terugvoerkringte en om die ekonomiseringsrelais aan te dryf, word beheerkrag vanaf die JX1-, JY1- en JZ1-konnektore deur diodes gekombineer. Vir die afsluitrelaiskringte word kragisolering gehandhaaf. Die TRFG-terminaalbord en PPRO is kompatibel met Mark VI-stelsels. TREG word aan die PPRO-module verbind deur kabels met gevormde propstukke.

Toepassings

Termiese kragstasies (gasturbines/stoomturbines): Wye gebruik in GE Frame 6-, 7- en 9-reeks gasturbines. Dit is die laaste verdedigingslyn wat verseker dat die kragstasie onmiddellik afgeskakel kan word by 'n buitebeheer-oorreelspoed of verlies van smeermiddeldruk.

Kernkragstasies: Diens as 'n kritieke veiligheidsvergrendelingskomponent in die turbinebeheerstelsel aan die nie-kern-eilandkant.

Groot petrochemiese aandrywingseenhede: Gebruik vir turbinebeskerming wat groot kompressors aandryf.

Installasie

Die eerste I/O-terminalblok is direk verbind met die drie uitskakel-solenoids, die ekonomiese weerstande en die noodstop. Die tweede terminalblok kan bedrading vir tot sewe uitskakel-vergrendelingskoppeling ontvang.

Bediening

Die J2-kragkabel en die uitskakel-solenoids is die enigste verbindings na die beheermodules aangesien die I/O-beheerder alle aspekte van TREG beheer. Wanneer 'n turbine in eenvoudige stelsels uitskakel, voer 'n derde kabel 'n uitskakelsignaal vanaf J1 na die TSVO-terminalraad oor, wat 'n servoventielklamp bedryf.

Eienskappe

1. Dit ondersteun ook eenvoudige, dubbele en drievoudige redundante stelsels met hoëspoed netwerk-gebaseerde I/O. Dit is 'n meervlak-printplaat met SMD-komponente en verbindings wat daarop geplaas is. 'n Afbreekbare koppelstuk vorm deel van die terminasieblok. TREG-eindbordjies is beskikbaar in 'n verskeidenheid hersienings.

2. Die bord het 'n hoë vlak van betroubaarheid en is dus minder vatbaar vir beskadiging. Ongeskikte hantering en berging kan egter die nuttigheid van die kaart benadeel. Daarom stel ons voor dat die kaarte in statiese-gevoelige bergingsdosse onder die voorgeskryfde toestande gestoor word.

Gereelde vrae

V: Hoe om die prys en beskikbaarheid van IS200TREGH1B te kontroleer?

A: Neem asseblief kontak op met World of Controls FZE vir verkoop by +1 609 385 1231 of vra 'n offerte aan.

V: Watter betaalopsies aanvaar u vir IS200TREGH1B?

A: Bankoordrag is die verkose betaalmetode. Vir meer betaalopsies, neem asseblief kontak met ons op.

V: Hoe word IS200TREGH1B verpak vir versending deur u?

A: Die onderdele word in anti-statiese pakkette geplaas en veilig in ESD-dosse verpak wat met ESD-skuim gevul is om elektriese komponente te beskerm.
