Analogový ukončovací modul DS200TBQAG1ABB RST

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200TBQAG1ABB
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

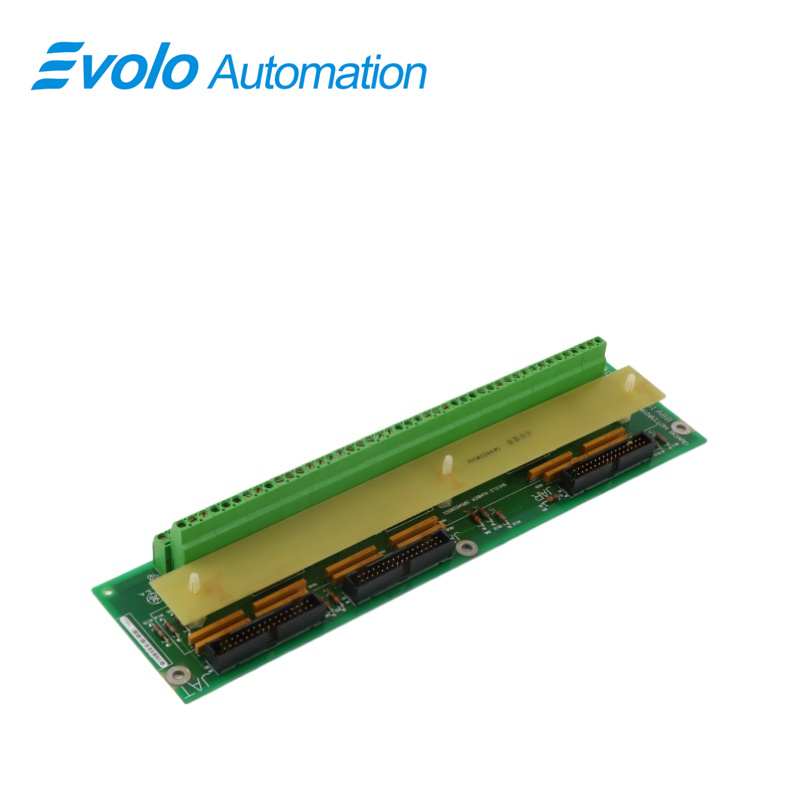

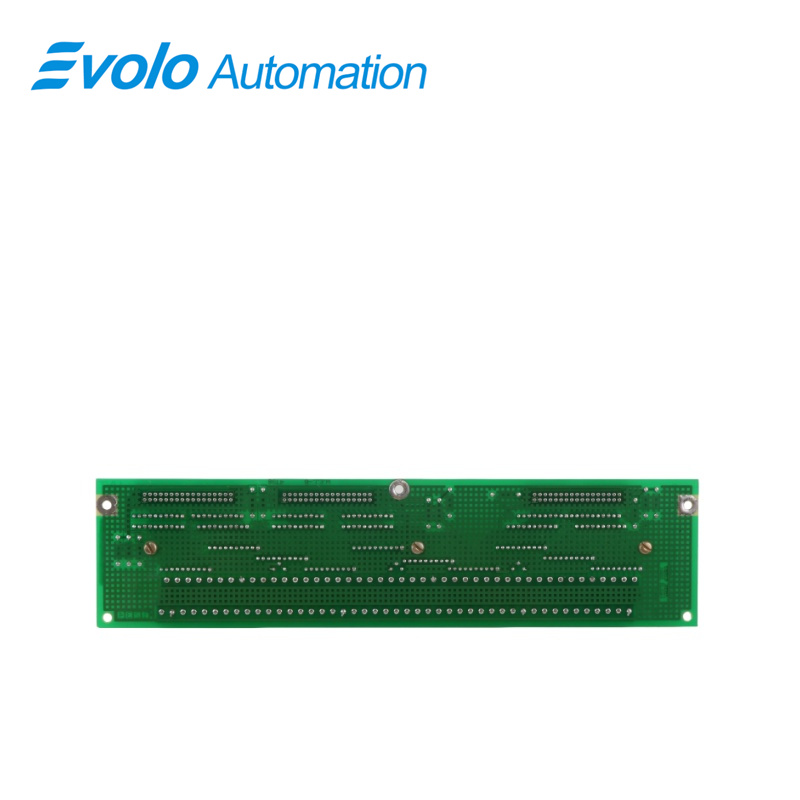

Tato analogová ukončovací deska DS200TBQAG1ABB RST byla původně vyrobena společností General Electric pro použití v jejich řadě řídicích systémů turbín Mark V. Řada Mark V, ke které tato deska DS200TBQAG1ABB patří, má specifické aplikace v řídicích a správních systémech kompatibilních automatizovaných pohonných jednotek pro větrné, parní a plynové turbíny. Řada řídicích systémů turbín Mark V, ke které tato analogová ukončovací deska DS200TBQAG1ABB RST patří, je také považována za jednu z posledních řad produktů General Electric označených značkou Mark, které využívají jejich patentovanou technologii řídicího systému Speedtronic – technologii, která byla poprvé představena spolu s uvedením řady Mark I na konci 60. let 20. století.

Použití

Výkonné elektrárny: Vybaveny plynovými turbínami GE Frame 6B, 7E/EA, 9E a dalšími.

Pohony petrochemických strojů: Používány pro automatizované řízení a správu kompresorových stanic.

Výroba elektrické energie z větru/parních turbín: Jako součást řídicího a správního systému.

Nahrazení

Při výměně desky však stačí pouze odpojit signálové vodiče od staré desky a připojit je ke stejným svorkám na nové desce. Protože může být nutné znovu připojit několik signálových vodičů, je třeba dávat pozor, abyste je připojili ke správným svorkám. Než začnete, ujistěte se, že máte k dispozici osoby, které jsou oprávněny vypnout napájení pohonu. Instalatéři, kteří mají zkušenosti s instalací pohonu, znají zapojení napájení, signálových vodičů a uzemnění. Elektrotechnik obeznámený s touto konfigurací je oprávněn vypnout elektrické napájení.

Instalace

Při první instalaci terminálové desky GE RST DS200TBQAG1ABB jsou k desce přiloženy písemné materiály, které popisují signálová připojení, jež lze k terminálům vytvořit. Po pochopení toho, ke kterému terminálu má být připojen signálový vodič, je nutné odizolovat konec signálového vodiče tak, aby bylo odhaleno přibližně 0,5 palce (12,7 mm) vodiče. Poté uvolněte šroub a vodič zasuňte do terminálu. Následně šroub dotáhněte, aby vodič pevně držel. Lehce zatáhněte za vodič, abyste zkontrolovali, zda je správně nainstalován v terminálu a nelze jej snadno vyjmout. Při výměně desky však stačí pouze odpojit signálové vodiče od staré desky a znovu je připojit ke stejným terminálům na nové desce. Protože může být nutné znovu připojit více signálových vodičů, je třeba dávat pozor, abyste je připojili ke správným terminálům. Než začnete, poraďte se s osobami, které jsou oprávněny odpojit napájení pohonu. Instalatéři obeznámení s instalací pohonu znají napájecí kabeláž, signálovou kabeláž a uzemňovací vedení. Elektrotechnik, který je obeznámen s touto instalací, je rovněž oprávněn odpojit napájení. Některé kondenzátory na deskách v pohonu si zachovávají náboj i po odpojení napájení pohonu. Po uplynutí 30 sekund však náboj z kondenzátorů i ostatních součástek vychází a deska je bez proudu.

Nejčastější dotazy

1. Co je DS200TBQAG1ABB?

DS200TBOAG1ABB je analogová ukončovací deska řady Mark V.

2. Kolik svorkovnic a konektorů obsahuje DS200TBQAG1ABB?

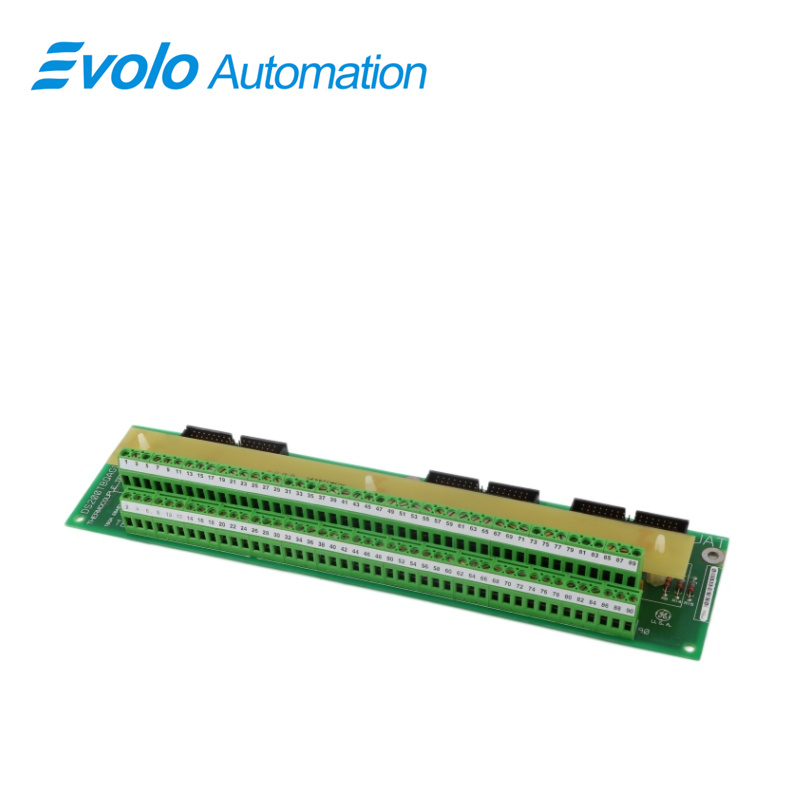

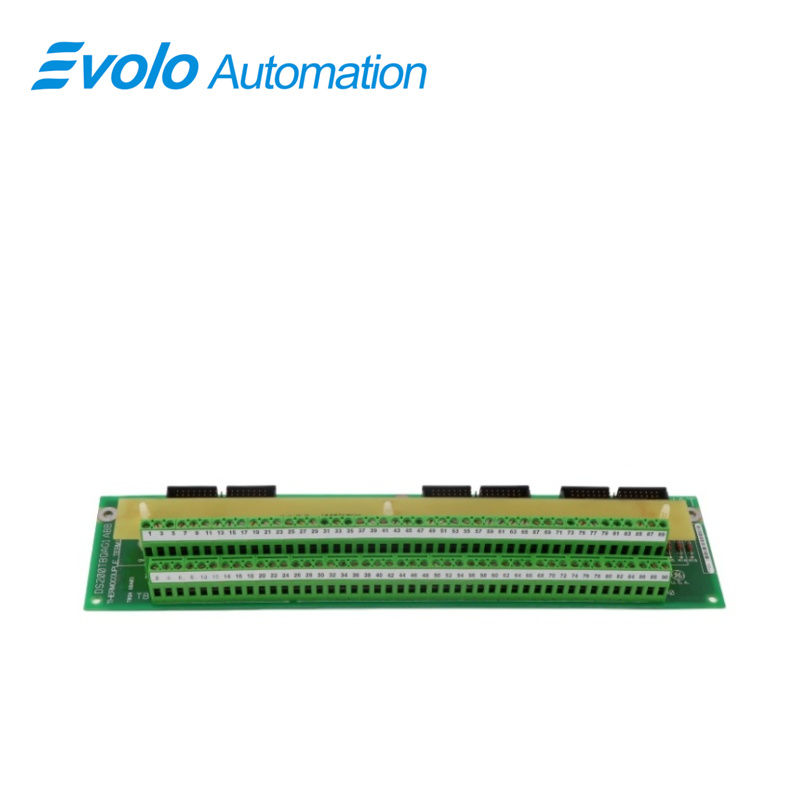

GE RST ukončovací deska DS200TBQAG1ABB má dvě 90pinové svorkovnice, které mohou podporovat až 180 signálních vodičů. Svorkovnice jsou označeny písmeny TB1 a TB2. GE RST ukončovací deska DS200TBOAG1ABB má také tři 20pinové konektory.

3. Jak získat DS200TBQAG1ABB?

Zavolejte nebo zašlete e-mail Johnovi. Nabízíme desky DS200TBOAG1ABB a další komponenty pro řízení turbín.
