Komunikační modul DS200SLCCG4AF

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200SLCCG4AF
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

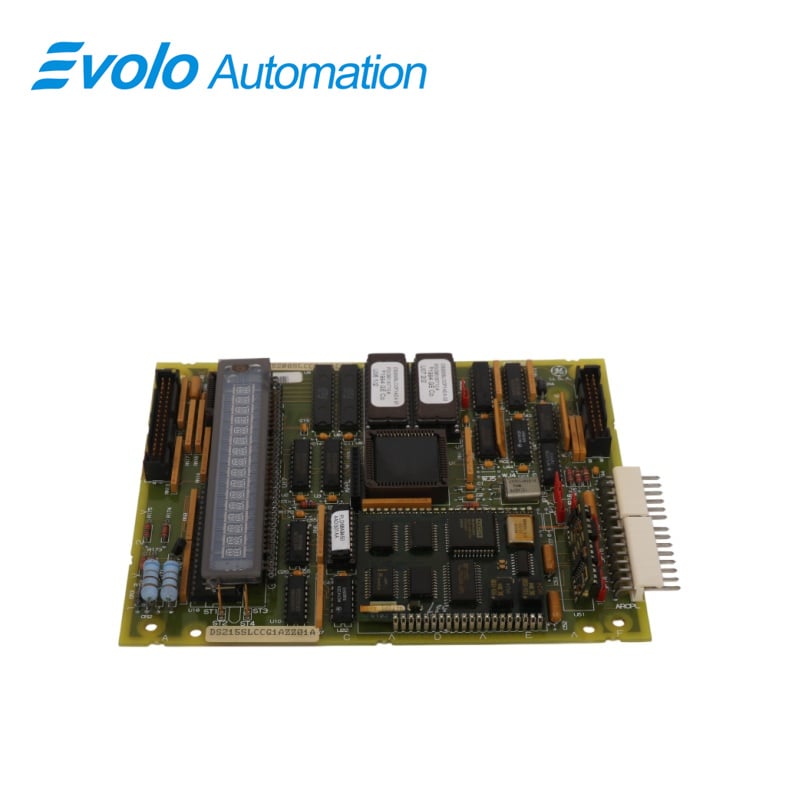

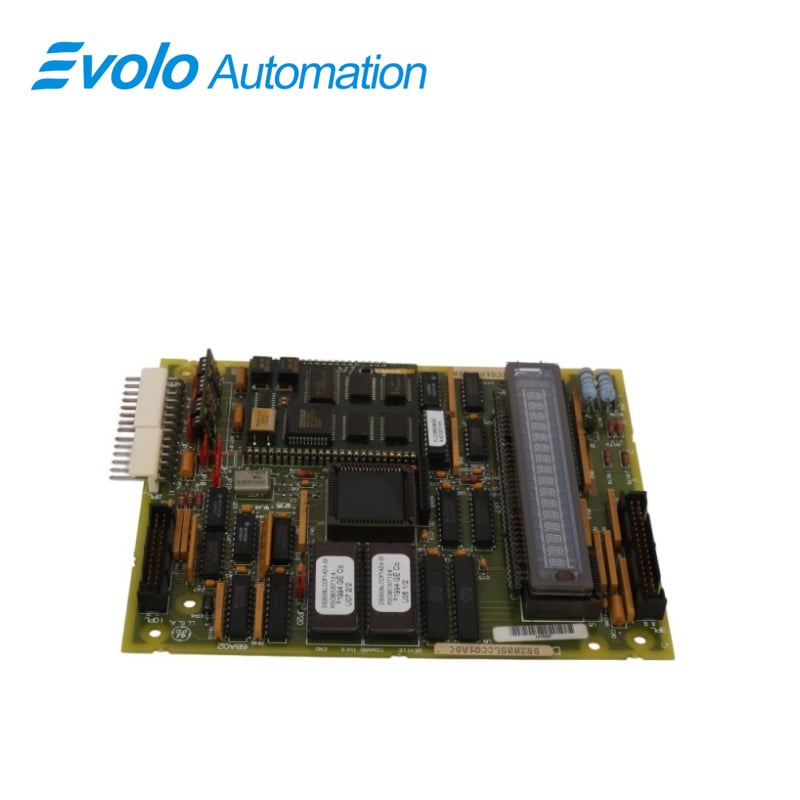

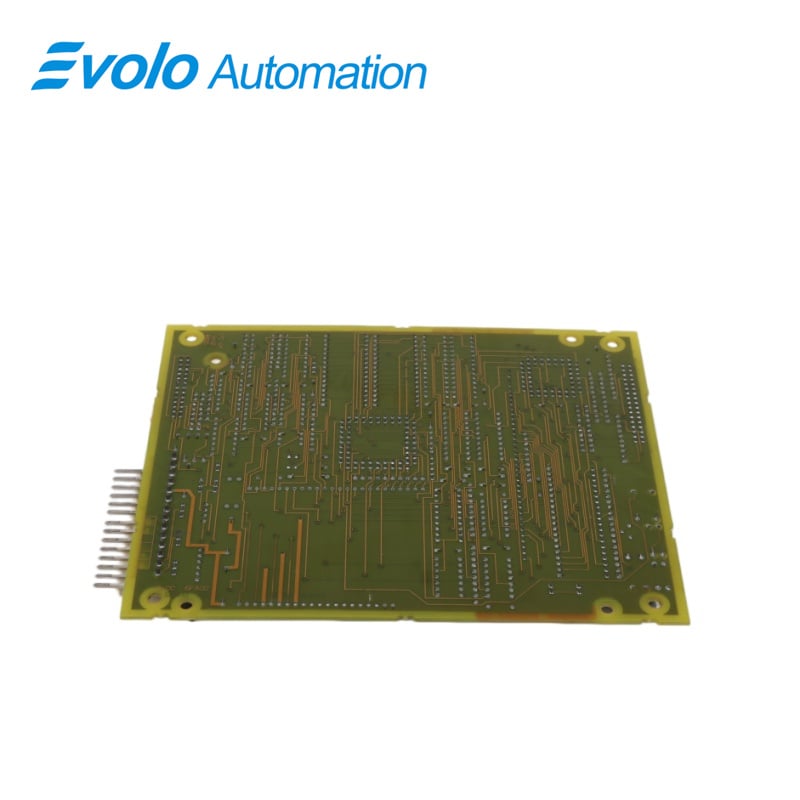

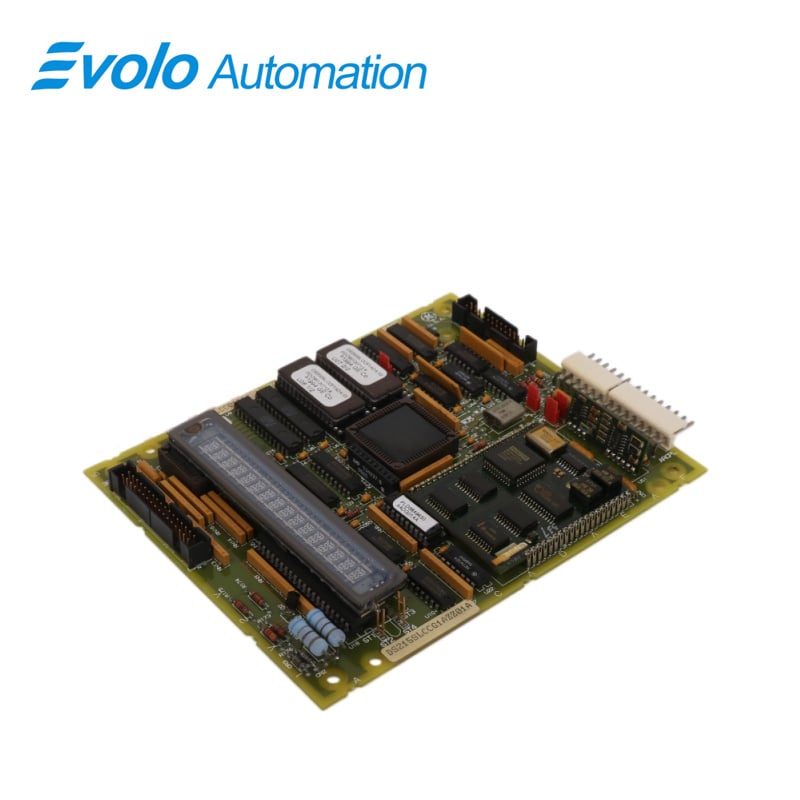

Deska DS200SLCCG4AF je navržena pro řídicí systém turbín Mark V firmy GE, který slouží k řízení a správě průmyslových plynových a parních turbín. Řídicí systém Mark V lze nakonfigurovat jako jednoduchý (simplex) nebo TMR (Triple Modular Redundancy – trojnásobná modulární redundance) systém. Je důležité, aby zákazníci věděli, že deska DS200SLCC obvykle neobsahuje software umístěný v EPROM čipech U6 a U7, protože tyto sloty jsou v tovární výbavě prázdné. Pokud neplánujete přesunout EPROM z vaší staré desky na novou, objednejte náhradní desku (třídy DS215) s integrovaným EPROM.

Deska DS200SLCCG4AF se upevňuje na držáku na desce SDCC a připojuje se ke klávesnici na kartě prostřednictvím konektoru KPPL.

DS200SLCCG4AF má 16bitový alfanumerický displej umístěný rovnoběžně s jednou hranou. Čtyři vývody (ST1 až ST4) poblíž konce tohoto displeje chrání jeho skleněný špičkový konec. Tyto vývody mohou vypadat jako propojky, avšak nesmí být zaměňovány s propojkami na jiných místech desky. Nastavení propojek lze upravit za účelem změny ovladače RS-422 DLNA nebo izolace obvodů DLNA. Kromě toho se propojka J19 používá k připojení krystalu k procesoru.

Použití

Výroba elektrické energie: Jedná se o hlavní oblast jeho použití, kde se využívá pro řízení a monitorování velkých plynových turbín (např. řady GE Frame 5/6/7/9) a parních turbín.

Olej a plyn: Používá se v napájecích systémech v závodech na zpracování kapalného zemního plynu (LNG), rafineriích a vzdálených čerpacích stanicích na ropovodech.

Těžký průmyslový výrobní sektor: Používá se v rozsáhlých chemických závodech nebo ocelárnách pro řízení vysokovýkonných průmyslových pohonů, které pohánějí velké kompresory, čerpadlové soustavy a generátory.

Konkurenční výhodu

Široký rozsah provozních teplot – Spolehlivě funguje v rozmezí od -40 °C do +70 °C, což zajišťuje výkon v náročných průmyslových prostředích.

Flexibilní možnosti montáže – Podporuje montáž na DIN lištu i na panel, což umožňuje snadnou integraci do různých konfigurací řídicích systémů turbín.

Vysoká kompatibilita – Navrženo pro řídicí systémy turbín GE Mark V, kompatibilní s jednoduchými (simplex) i TMR (Triple Modular Redundancy – trojnásobná modulární redundance) architekturami, čímž je vhodné jak pro starší, tak pro modernizované systémy.

Průmyslové komunikační rozhraní – Poskytuje připojení přes Ethernet, které umožňuje vysokorychlostní a spolehlivou komunikaci pro monitorování a řízení turbín.

Uživatelsky přívětivý displej – Je vybaven 16bitovým alfanumerickým displejem s ochrannými výstupky (ST1–ST4) chránícími skleněný špičkový konec, čímž se zlepšuje interakce obsluhy bez rizika poškození.

Často kladené otázky

Q1: Se kterými systémy je kompatibilní DS200SLCCG4AF?
A1: Je navržen pro řídicí systémy turbín GE Mark V a je kompatibilní jak s jednoduchou (simplex), tak s TMR konfigurací (Triple Modular Redundancy – trojnásobná modulární redundance).

Otázka 2: Jaký je rozsah provozní teploty? vydržet DS200SLCCG4AF?
A2: Modul spolehlivě pracuje v rozmezí teplot od −40 °C do +70 °C, což jej činí vhodným pro náročné průmyslové prostředí.

Otázka 3: Jaké jsou možnosti montáže tohoto modulu DS200SLCCG4AF?
A3: Modul lze namontovat na DIN lištu nebo na panel, čímž poskytuje flexibilitu pro různé uspořádání řídicích šňůr.

Otázka 4: Obsahuje modul DS200SLCCG4AF předinstalovaný software?
A4: Ne. Sloty pro EPROM U6 a U7 jsou v továrním stavu prázdné. Uživatelé mohou převést EPROMy ze starých desek nebo si objednat náhradní desku s předinstalovaným softwarem (úroveň DS215).
