Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-08-05-12-CN |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
0,8 in |
|
Možnost celkové délky: |
0,5 metru (1,6 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, kabel FluidLoc |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,5x1,2x58 cm |
|
Hmotnost: |
0,04kg |
Popis

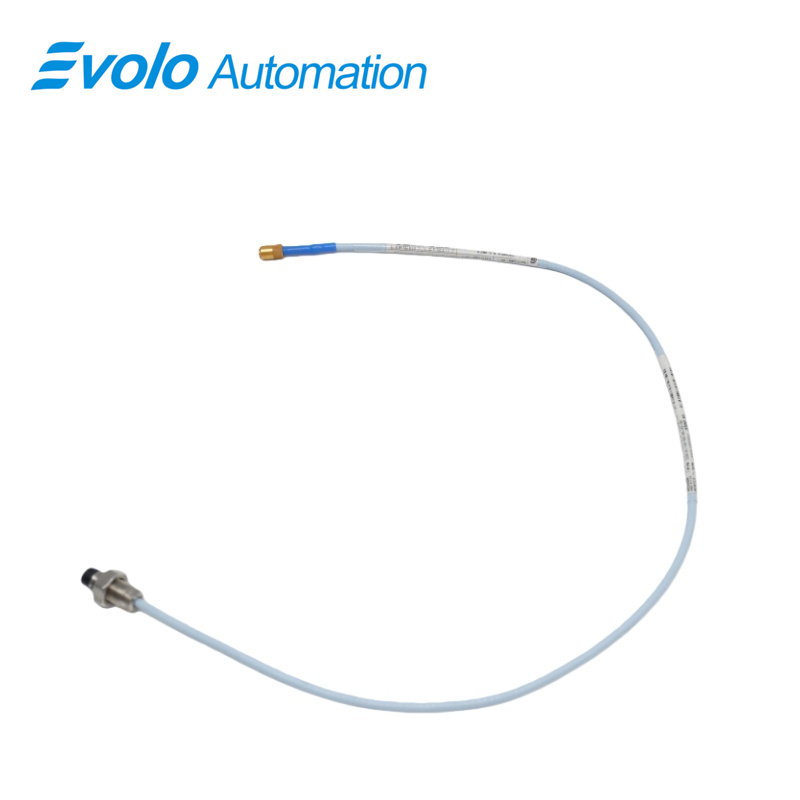

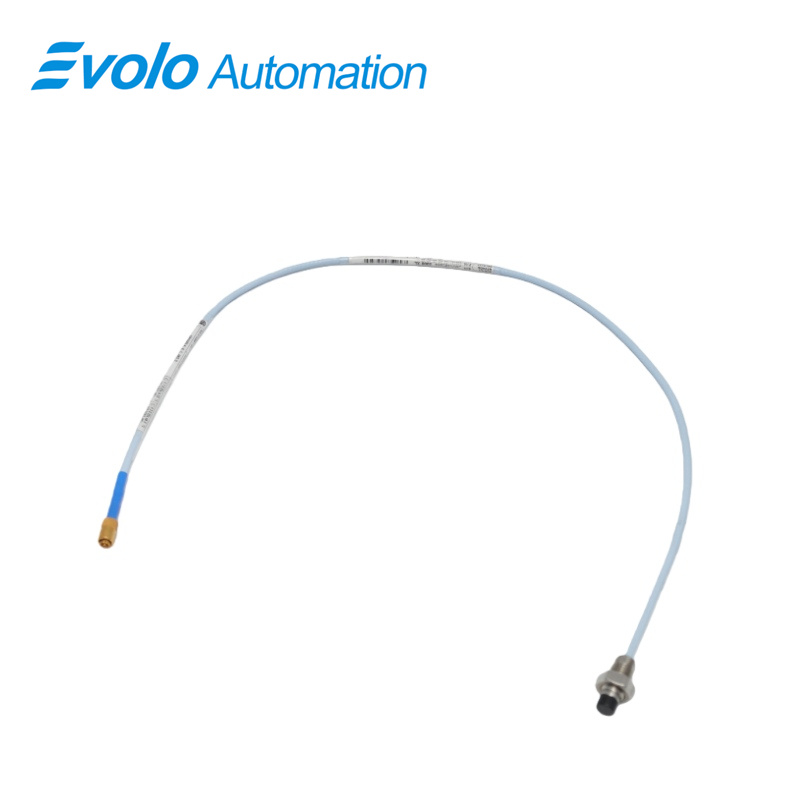

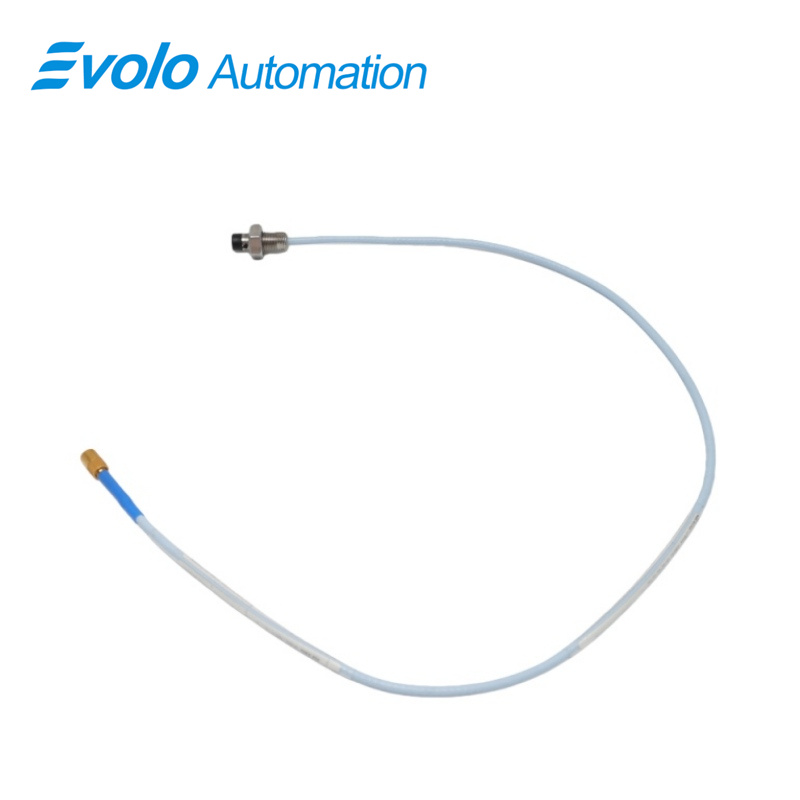

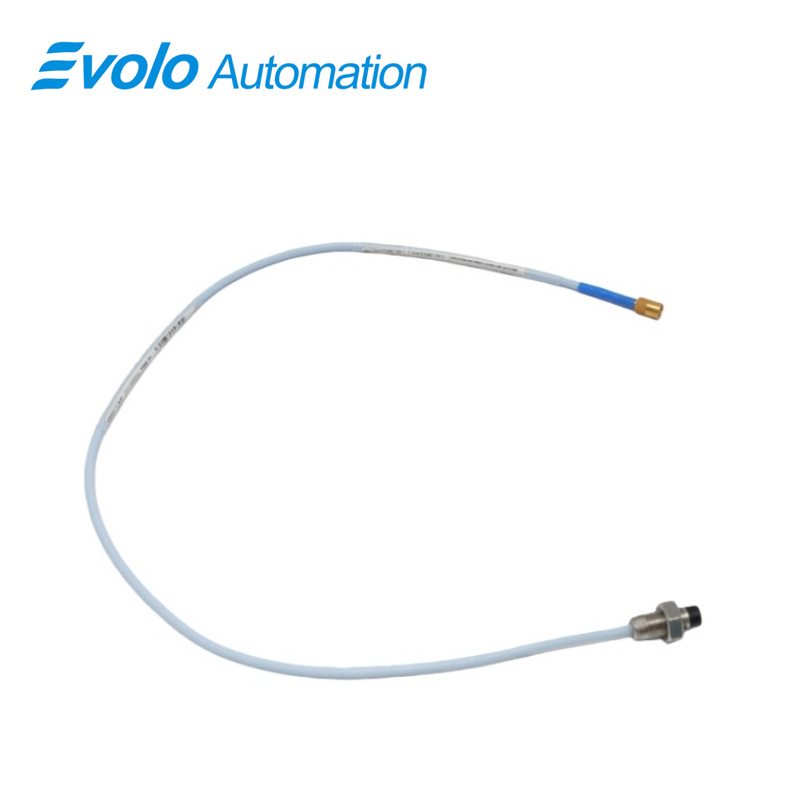

The 330101-00-08-05-12-CN 3300 XL 8 mm snímač přiblížení měří jak statickou polohu hřídele, tak dynamické vibrace v automatických rotačních strojích. 330101-00-08-05-12-CN převádí vzdálenost mezi špičkou snímače a vodivým povrchem na úměrný napěťový signál pro sledování stavu v reálném čase.
The 330101-00-08-05-12-CN má kompaktní celkovou délku pouzdra 0,8 palce a celkovou délku kabelu 0,5 metru, což je ideální pro omezené montážní prostory. Jeho závitové pouzdro s metrickým závitem 3/8-24 UNF s maximální závitovou záběrovou délkou 0,563 palce umožňuje bezpečné upevnění v ložiskových skříních. S lineárním rozsahem 2 mm, výstupním odporem 50 Ω a kapacitou prodlužovacího kabelu 69,9 pF/m je 330101-00-08-05-12-CN zajišťuje přesný výstup napětí pro řídicí systémy automatizace. Miniaturizovaný konektor ClickLoc s kabelem FluidLoc snižuje migraci kapalin podél kabelové dráhy. Provozní teplotní rozsah je mezi −52 °C a +177 °C, 330101-00-08-05-12-CN je schválen podle norem CSA, ATEX a IECEx pro použití v průmyslových a nebezpečných prostředích.
Použití
Měření radiální vibrace na malých hřídelech
The 330101-00-08-05-12-CN přenáší radiální vibrací signály ze hřídelí o průměru menším než 51 mm do monitorovacích systémů a umožňuje tak přesné měření stavu v kompaktních strojích.
Monitorování axiální polohy v úzkých ložiskových prostorách
The 330101-00-08-05-12-CN měří axiální posun v blízkosti tlakových ložisek. Kabel délky 0,5 m umožňuje přímé připojení ke řídicím panelům bez nutnosti dalších adaptérů.
Vstup referenčního signálu Keyphasor
The 330101-00-08-05-12-CN vytváří referenční fázové signály pro řídicí systémy automatizace, čímž umožňuje detekci otáček a nulových otáček. Citlivost napájení pod 2 mV/V zajišťuje opakovatelné měření i při kolísání napájecího napětí.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Bezpečné upevnění v omezených prostorách
Tělo se závitem 3/8-24 UNF s délkou závitu 0,563 palce umožňuje 330101-00-08-05-12-CN určeno pro instalaci v kompaktních ložiskových pouzdrech bez adaptérů.
Přesné přenos signálu do řídicích systémů
S výstupním odporem 50 Ω, kapacitou prodlužovacího kabelu 69,9 pF/m a lineárním rozsahem 2 mm 330101-00-08-05-12-CN zajišťuje přesný výstupní napěťový signál do automatizačních systémů.
Snížená migrace oleje v kabelové trase
Miniaturizovaný konektor ClickLoc a kabel FluidLoc na 330101-00-08-05-12-CN zabraňují vnikání oleje a kapalin do řídicích systémů a podporují čisté signálové cesty.
Provoz v průmyslových oblastech s vysokou teplotou
The 330101-00-08-05-12-CN je schopen provozu v rozmezí teplot od −52 °C do +177 °C, což umožňuje jeho instalaci v blízkosti horkých ložisek nebo kompresorů bez nutnosti prodlužovat kabel.
Dodržení norem pro nebezpečné prostředí
Schválení CSA, ATEX a IECEx činí 330101-00-08-05-12-CN vhodný pro regulované průmyslové provozy a prostředí průmyslové automatizace.
