SPNIS21 Modul za mrežno sučelje, Kina SPNIS21 Modul za mrežno sučelje Proizvođači, dobavljači, tvornica

Pregled

Mjesto porijekla:	Švedska
Naziv brenda:	ABB
Broj modela:	SPNIS21
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Specifikacije

Parametar	Vrijednost
Model	SPNIS21
Vrsta modula	Modul mrežnog interfejsa
Neto dubina / dužina	73,66 mm
Neto visina	358,14 mm
Širina mreže	271,78 mm
Kategorija OEEZ-a	5. - Šta? Sredstva za upravljanje i upravljanje električnim sistemima
Broj baterija	0
Hemijski sastav baterije	Lithium
Tip baterije	Ključ za ćeliju
Težina baterije	5 g
Serije	Sredina za isporuku
Potrebna snaga	+5 VDC pri 825 mA: 4,1 W; +5 VDC pri 1,1 A: 5,5 W
Sposobnost sistema	Cnet (INFI-NET): preko 62.000 čvorova; 250 čvorova interfejsa Cnet-to-Cnet; 250 čvorova po mreži (bilo koja kombinacija Cnet-to-HCU i Cnet-to-computer)
Stope komunikacije	10 Mbaud, 2 Mbaud ili 0,5 Mbaud
Montaža	Zauzima jedan slot u standardnoj jedinici za montažu modula
Okolina temperatura	0 °C do 70 °C (32 °F do 158 °F)
Relativna vlažnost	ne kondenzira se od 20% do 95% do 55°C; od 20% do 45% od 55°C do 70°C
Atmosferski pritisak	Razina mora do 3 km
Kvalitet vazduha	Ne korozivni

Opis

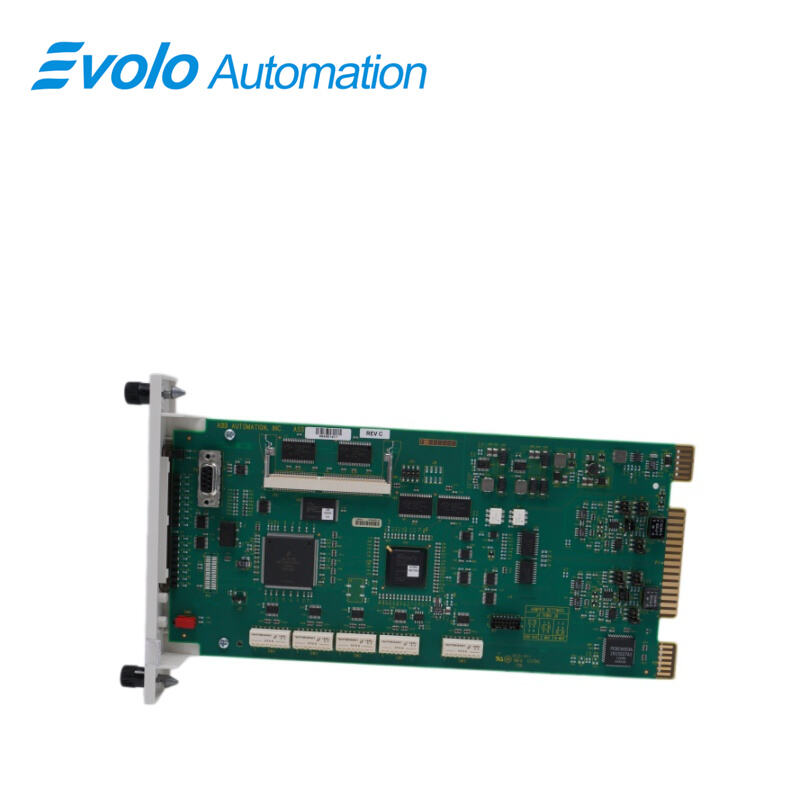

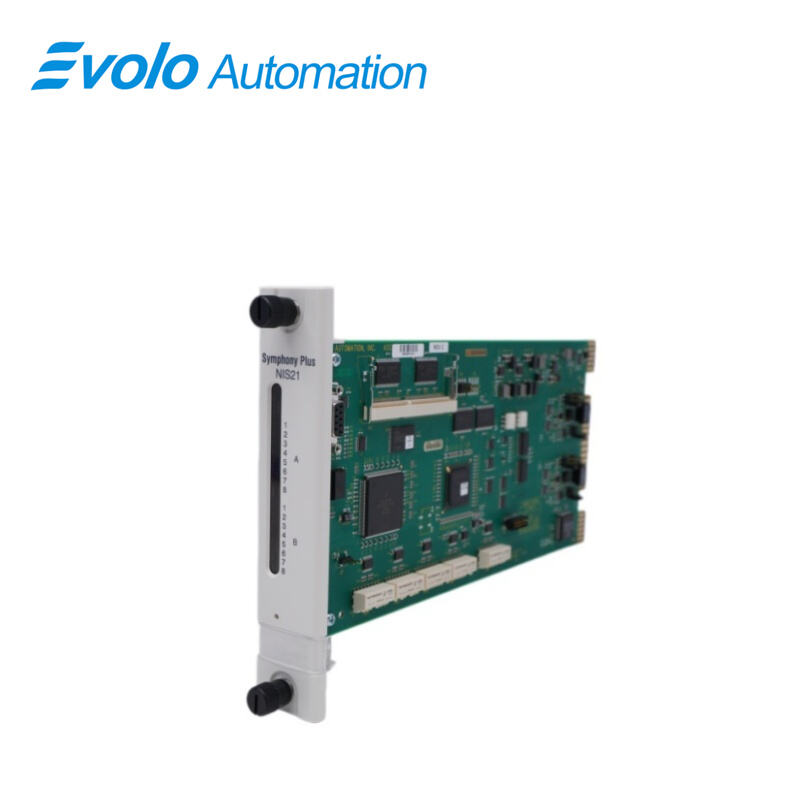

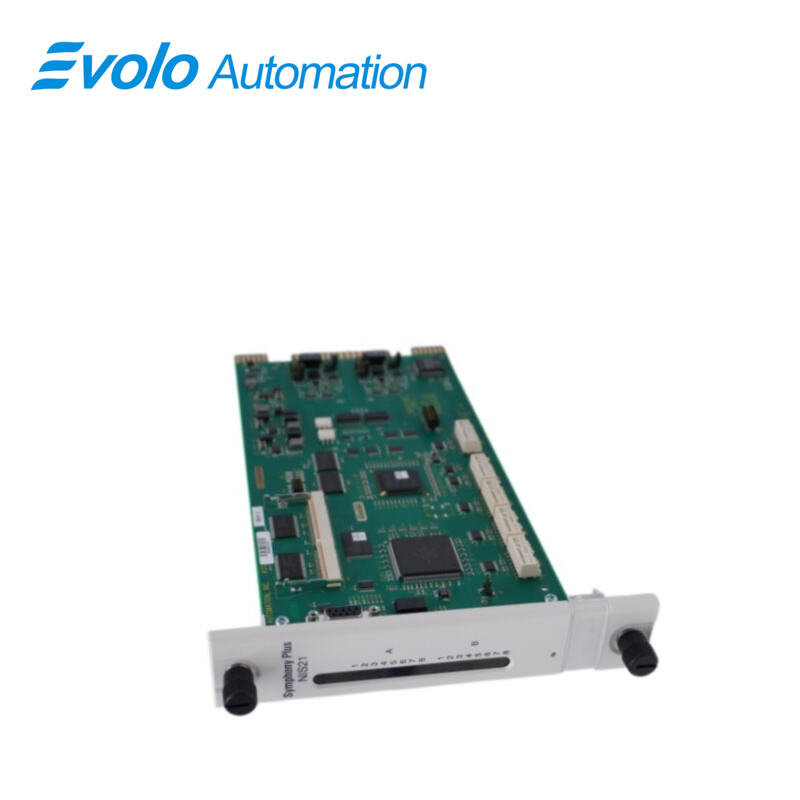

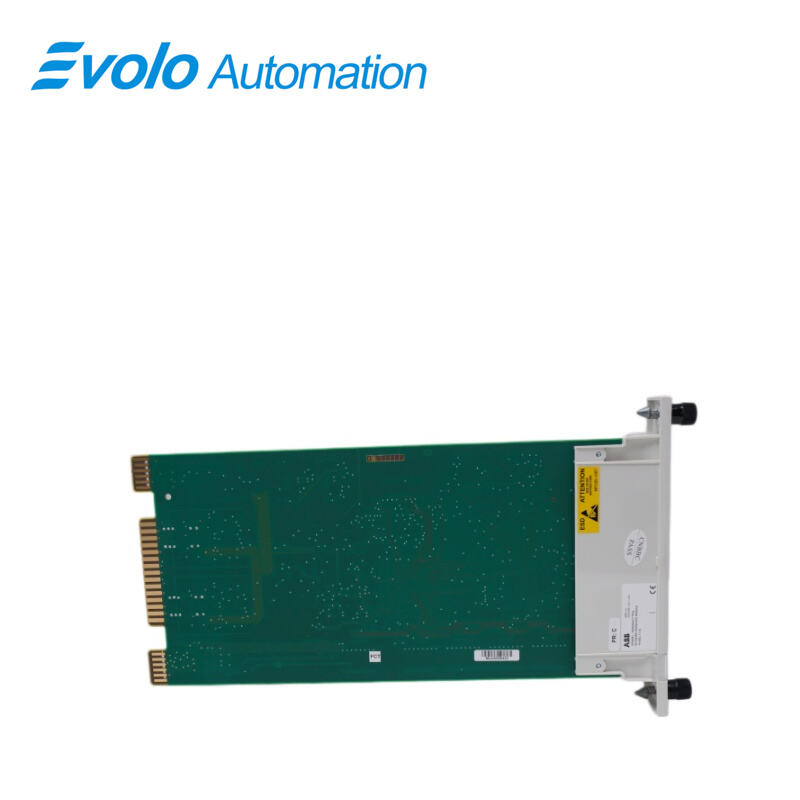

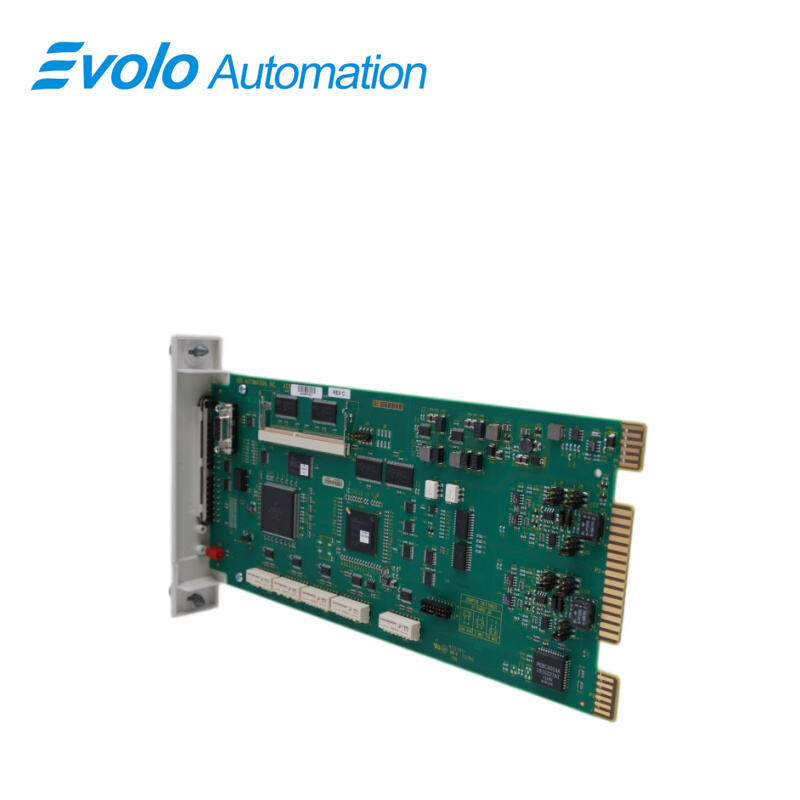

Interfejs Cnet-HCU sastoji se uglavnom od SPNIS21 Modul mrežnog sučelja i SPNPM22 mrežni procesorski modul. Ovi moduli su Harmony rack moduli, koji obezbeđuju Harmony kontrolnoj jedinici pristup kontrolnoj mreži (Cnet) u Symphony Enterprise Management and Control System. - Šta? SPNIS21 Modul mrežnog sučelja je prednji kraj svakog Cnet komunikacijskog sučelja. To je inteligentna veza između čvora i Cnet. - Šta? SPNIS21 modul omogućava svakom čvoru da komunicira sa bilo kojim drugim čvorom u sistemu Symphony. NIS21 modul je jedna ploča štampanih kola koja zauzima jedan slot u jedinici za montažu modula (MMU).

Primjene

Termalne elektrane: Prstenast mrežni interfejs za glavne DCS sisteme (kao što su upravljanje kotlom i turbinama).

Velike čelične fabrike: mrežni čvor za povezivanje sistema kontrole automatizacije visoke peći.

Fizičke hemijske postrojenja: Integracija podataka za distribuirane kontrolne sisteme reaktora.

Cementarne postrojenja: Spojna komunikacija za sisteme automatizacije sirovina i peći.

Vodovodni pogoni: Daljinska mreža između sistema za praćenje u cijelom postrojenju i svake pumpe.

Preporuke za održavanje

Sigurni interfejsovi: Redovno proveravajte otvor za pozadinu i konektore mrežnih kablova kako bi se sprečilo labavljenje zbog vibracija.

Zaštita od elektrostatičkog pražnjenja: Uvijek nosite antistatički remen za ručni zglob prilikom zamene ili isključivanja ovog modula kako biste izbegli elektrostatičko pražnjenje.

Za redundantne konfiguracije, redovno proveravajte da li svjetla indikatora sinhronizacije primarnog/pripremnog modula pravilno funkcionišu.

Često postavljana pitanja

P: Postoji li razlika između SPNIS21 i tradicionalni NIS01?
A: Da. - Šta? SPNIS21 je nadograđena verzija Symphony Plus-a, pruža stabilnije performanse i poboljšanu kompatibilnost, i obično se koristi za zamjenu starijih NIS modula.

P: Da li je SPNIS21 modul zahteva nezavisnu energiju?
A: Ne. - Šta? SPNIS21 primati 5V/24V DC napajanje direktno iz zadnjeg dela stola.

P: Ako je SPNIS21 ako ne uspije, da li će kontroler još uvek raditi?
A: Lokalna kontrola kontrolora može nastaviti sa radom, ali komunikacija sa sistemom domaćina i drugim čvorovima će biti izgubljena. U redundantnim sistemima, automatski će preći na modul za pripravnost.

P: Šta znači F na SPNIS21 -Sedam segmenta prikaza?
O: Obično znači Fatal Error, što znači da je modul otkrio kritičnu unutrašnju grešku hardvera ili softvera.

P: Da li moram ponovo preuzeti program nakon zamjene SPNIS21 ?
A: Obično ne. Pošto se uglavnom bavi komunikacijom, podaci o konfiguraciji se čuvaju u kontroleru i automatski će se sinhronizirati nakon pokretanja.
