Siemens · SIMATIC S7-1500 / ET 200MP

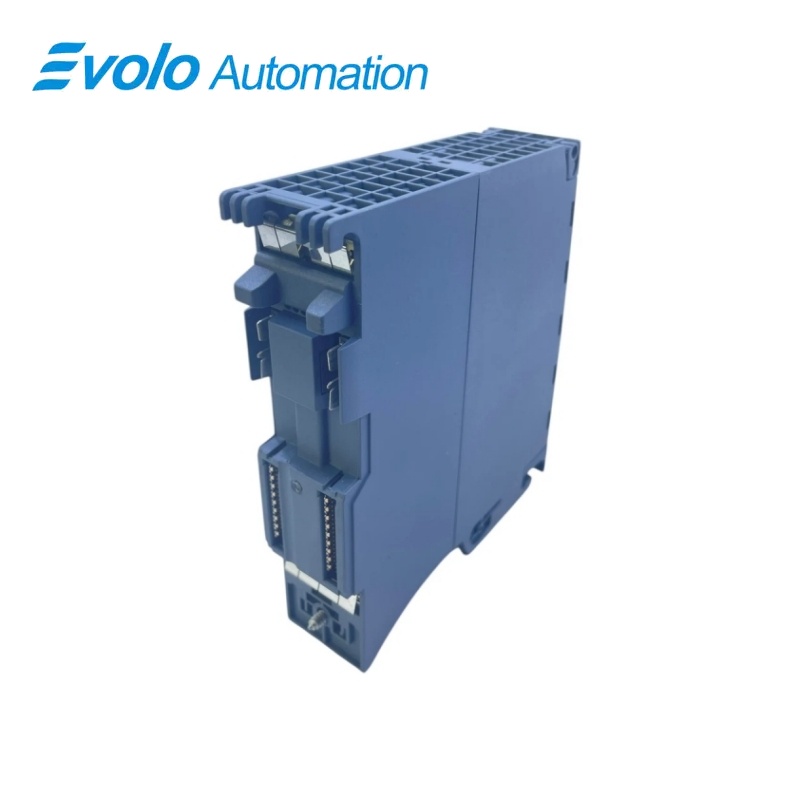

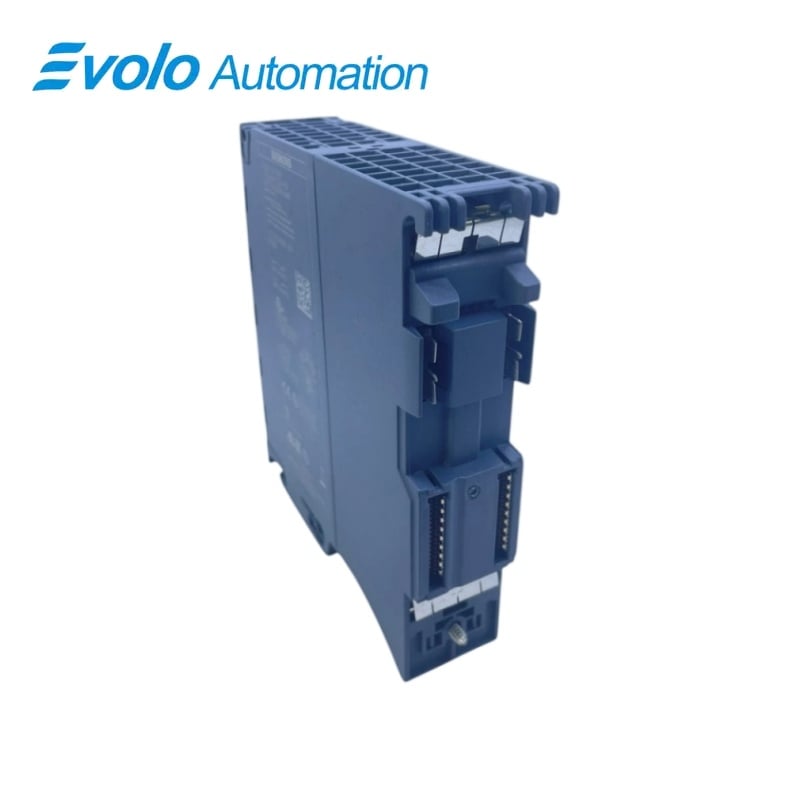

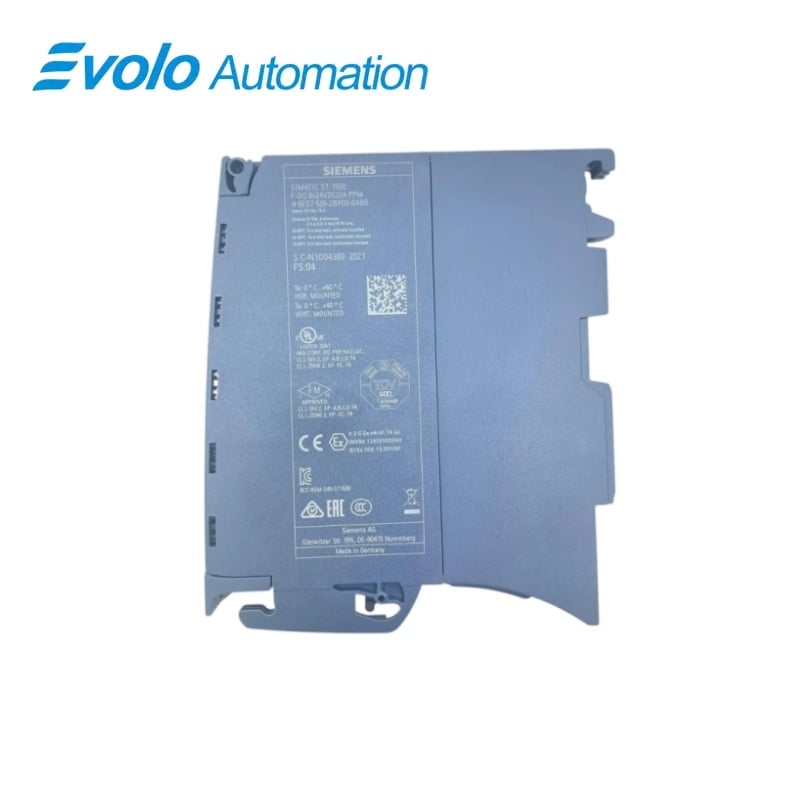

6ES7526-2BF00-0AB0 F-DQ 8x24VDC/2A PPM sigurni digitalni izlazni modul

Siemens 6ES7526-2BF00-0AB0 je SIMATIC F-DQ 8x24VDC/2A PPM sigurni digitalni izlazni modul za S7-1500 i ET 200MP sisteme. Pruža osam izlaza PPM tranzistora i podržava sigurnosne aplikacije do PL e i SIL 3. Modul je konstruisan sa primjenljivim STEP 7 sigurnosnim okruženjem i PROFIsafe parametrom. Pre puštanja u rad moraju se provjeriti struja opterećenja, frekvencija prekidača, dužina žice, orijentacija instalacije, F-parametri i evidencija o bezbednosti.

Na prvi pogled

Brend	Siemens
Model	6ES7526-2BF00-0AB0
VRSTA PROIZVODA	S druge strane, za potrebe ovog modula,
Osnovna funkcija	Prebaci osam sigurnosnih 24 V DC pokretača sa PPM izlazima
Aplikacija ili kompatibilna serija	SIMATIC S7-1500 F-CPU centralni rakovi i ET 200MP distribuirani I/O

Arhitektura bezbednosti

Upotreba samo sa odobrenim F-CPU i validiranim PROFIsafe projektom koji ispunjava zahtevan cilj PL ili SIL.

Napona i kablovska veza

Svaka aktivna sila mora biti u skladu sa PPM principom izlaza, dozvoljenom strujom, dužinom kabla i granicama frekvencije prekidača.

Zapisa o puštanju u rad

U slučaju da je testiranje provedeno na odgovarajućem mjestu, mora se obezbediti da se ispitna dokumentacija ne prekida.

Pregled proizvoda

Siemens 6ES7526-2BF00-0AB0 je SIMATIC F-DQ 8x24VDC/2A PPM sigurni digitalni izlazni modul za S7-1500 i ET 200MP sisteme. Pruža osam izlaza PPM tranzistora i podržava sigurnosne aplikacije do PL e i SIL 3. Modul je konstruisan sa primjenljivim STEP 7 sigurnosnim okruženjem i PROFIsafe parametrom. Pre puštanja u rad moraju se provjeriti struja opterećenja, frekvencija prekidača, dužina žice, orijentacija instalacije, F-parametri i evidencija o bezbednosti.

Osam 24 V DC PPM tranzistor kanala prebaci sigurnosne aktuatore sa dijagnostičkom tehnologijom kanala. Modul je ovlašten za primjene do nivoa performansi e i nivoa bezbednosne integritete 3. Može raditi centralno sa S7-1500 F-CPU ili u ET 200MP stanici koju upravlja S7 F-CPU.

Fokusiranje narudžbine: pre naručivanja potvrdite kompletan broj proizvoda BF00, kompatibilnu F-CPU ili ET 200MP stanicu, okruženje sigurnosti TIA portala, adresu i parametre PROFIsafe, struju pokretača i ožičenje PPM, dužinu kabla, orijentaciju montaže i potvrđenu sigurnosnu funkciju

Ključne funkcije

Osam sigurnih izlaza

Osam 24 V DC PPM tranzistor kanala prebaci sigurnosne aktuatore sa dijagnostičkom tehnologijom kanala.

Visoka bezbednosna sposobnost

Modul je ovlašten za primjene do nivoa performansi e i nivoa bezbednosne integritete 3.

Centralna ili distribuirana upotreba

Može raditi centralno sa S7-1500 F-CPU ili u ET 200MP stanici koju upravlja S7 F-CPU.

Službene specifikacije

Inženjerski osnovni plan	TIA Portal V13 SP1 sa HSP 0086 ili kasnijim podržanim izdanjem
Napon napajanja	24 V DC; dozvoljeni opseg od 19,2 do 28,8 V
Struja bez opterećenja	nominirana 110 mA; maksimalno 130 mA
Potrošnja energije za zadnju ploču	0,8 W
Tipični gubitak energije	11 W
Prostor za adrese podataka procesa	6 bajtova ulaza i 6 bajtova izlaza; 5 bajtova svaki sa S7-300/400 F-CPU
Broj digitalnih izlaza	8
Princip proizvodnje	PPM prekidač izvora struje i raspadača struje
Maksimalna otporna struja opterećenja	2 A po kanali
Maksimalna opterećenje svjetiljke	10 W
Dozvoljena otpornost na opterećenje	12 do 2000 ohm
Maksimalna frekvencija prekida	30 Hz otporno; 0,1 Hz induktivno; 10 Hz opterećenje lampe
Maksimalna struja modula	16 Horizontalno na 40 °C; 8 Horizontalno na 60 °C ili vertikalno na 40 °C
Maksimalna dužina kablova za polje	1000 m štitno; 500 m neštitno
Izolaciono ispitivanje napona	707 V DC
Funkcionalna bezbednosna ocena	PL e prema ISO 13849-1; SIL 3 prema IEC 61508
Radna temperatura	u slučaju da je primjena ovog pravila primjenjiva na proizvode koji sadrže:
Dimenzije	smanjenje dužine
Priblizna težina	300 g
Dijagnostika kanala	Prekinuti žice, kratki spoj, nedostaje napajanje i greška grupe

Zvanični izvor: Službeni tehnički podaci kompanije Siemens za 6ES7526-2BF00-0AB0 .

Često postavljana pitanja

Koje upravljače mogu da upravljaju 6ES7526-2BF00-0AB0?

Koristite kompatibilni S7 F-CPU u centralnom S7-1500 racku ili preko ET 200MP distribuirane stanice.

Koju razinu sigurnosti može podržati 6ES7526-2BF00-0AB0?

Pravo dizajnirana i validirana aplikacija može dostići PL e i SIL 3.

Koliko struje može jedan 6ES7526-2BF00-0AB0 izlazni prekidač?

Svaki kanal je označen za do 2 A sa otpornim opterećenjem unutar granice ukupne struje modula.

Koje dužine kablova su dozvoljene za 6ES7526-2BF00-0AB0?

Ne koristiti više od 1000 m štitnog kabla ili 500 m neštitnog kabla.

Da li orijentacija montaže utiče na 6ES7526-2BF00-0AB0?

Horizontalna instalacija omogućava rad na 60 °C, dok je vertikalna instalacija ograničena na 40 °C.

Koje kvarove može 6ES7526-2BF00-0AB0 dijagnosticirati?

Dostupna dijagnostika kanala i modula uključuje prekid žice, kratki spoj, nedostajanje napajanja i grešku grupe.

Šta treba zadržati pre nego što se zameni 6ES7526-2BF00-0AB0?

U slučaju da se ne primenjuje, sistem za zaštitu podataka može da se koristi za zaštitu podataka.

Kompatibilnost i napomene za narudžbu

Pre nego što naručite 6ES7526-2BF00-0AB0: pre naručivanja potvrdite kompletan broj proizvoda BF00, kompatibilnu F-CPU ili ET 200MP stanicu, okruženje sigurnosti TIA portala, adresu i parametre PROFIsafe, struju pokretača i ožičenje PPM, dužinu kabla, orijentaciju montaže i potvrđenu sigurnosnu funkciju

Kontrolna lista kompatibilnosti

• Koristite samo sa kompatibilnim Siemens F-CPU i odobrenim bezbednosnim inženjerskim okruženjem.
• U slučaju da je modul instaliran u centralnom ili distribuiranom sistemu ET 200MP, mora se utvrditi da li je instaliran u centralnom ili distribuiranom sistemu ET 200MP.
• Obnovite tačnu F-adresu, PROFIsafe parametre i potvrđen potpis programa sigurnosti.
• Svaka polja za opterećenje mora biti usklađena sa PPM principom prekidača, 24 V DC napajanjem i 2 A limitom kanala.
• U slučaju da je u skladu sa člankom 6. stavkom 2.
• U skladu sa člankom 6. stavkom 2.
• Pre nego što se mašina vrati u rad, ponoviti se potrebna sigurnosna validacija i dokumentovati rezultat.
