Pregled

Mjesto porijekla:	SAD
Naziv brenda:	Bently Nevada
Broj modela:	s druge strane
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Brzi pregled

Ulaz signala	Prihvata 1 do 4 signala približavanja, brzine ili ubrzanja
Ulazna impendansa	10 kΩ (ulazni podaci proximitora i ubrzanja)
Potrošnja snage	6,8 W tipično
Osetljivost Radijalna vibracija	3,94 mV/μm (100 mV/mil) ili 7,87 mV/μm (200 mV/mil)
Osetljivost potis	3,94 mV/μm (100 mV/mil) ili 7,87 mV/μm (200 mV/mil)
Osetljivost Ekcentričnost	3,94 mV/μm (100 mV/mil) ili 7,87 mV/μm (200 mV/mil)
Osetljivost Diferencijalna ekspanzija	0,394 mV/μm (10 mV/mil) ili 0,787 mV/μm (20 mV/mil)
Osetljivost ubrzanje	10 mV/m/s2 (100 mV/g)
Osetljivost Brzina	s druge strane, za sve druge sisteme koji se koriste za upravljanje električnim sistemom, primjenjuje se sistem za upravljanje električnim sistemom.
Prednji panel OK LED	Označava da je modul u ispravnom funkcionisanju
Prednja ploča DANGER LED	Označava da je otkriveno stanje opasnosti i da je alarm aktiviran
LED ALERT prednje ploče	Uređaj za praćenje
Prednji panel LED-a	Uređaj je uključen u Mode za pomicanje

Izlaz transformatora sa tamponom	S druge strane, za uređaje za proizvodnju električne energije, neovisno o tome da li su u skladu sa člankom 77. stavkom 1.
Dimenzija:	5,5x29x23cm
Težina:	1,26 kg

Opis

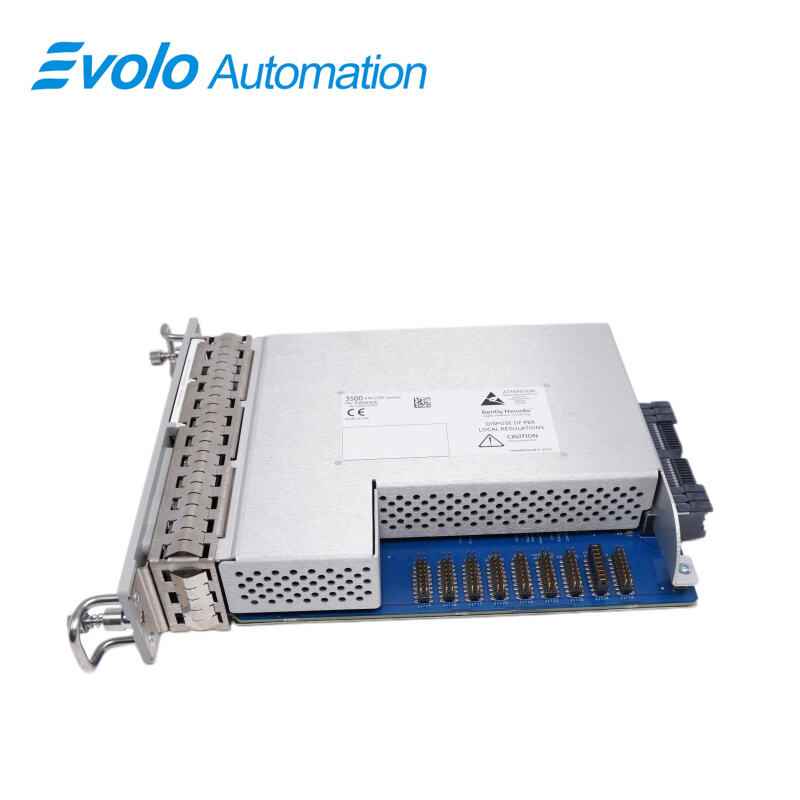

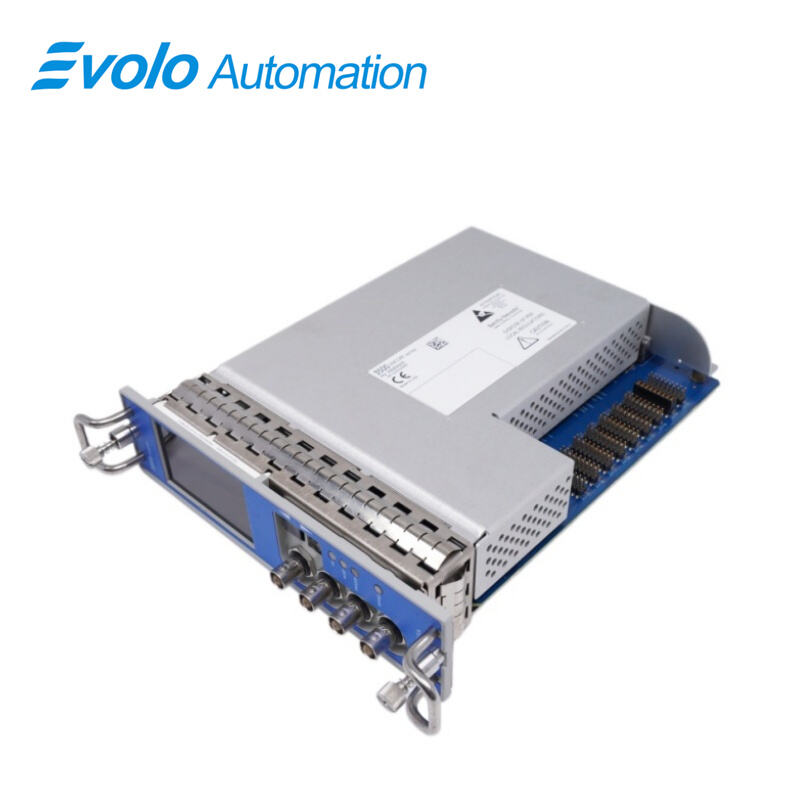

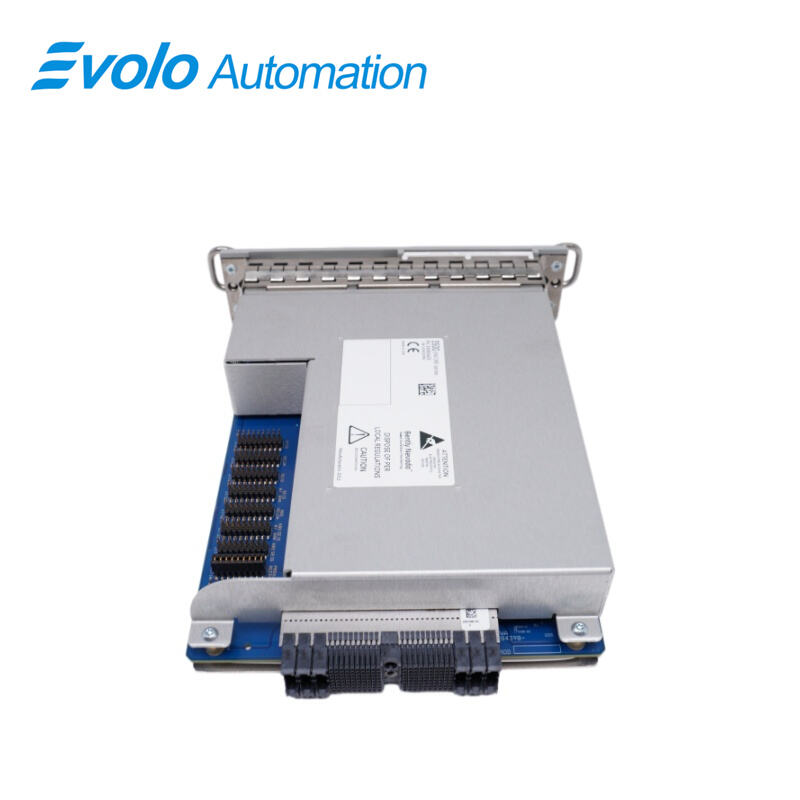

Cijevi 3500/42E Vibracioni monitor je četvorokanalni modul za zaštitu mašina za Bently NevadaTM 3500 automatske rakove. - Šta? 3500/42E Vibracioni monitor prihvata od 1 do 4 ulaza pretvarača blizine, brzine ili ubrzanja sa 10 kΩ ulaznom impedancom i uslovnim signalima za mjerenje radijalne vibracije, položaja potiska, diferencijalne ekspanzije, apsolutne osovine, ekscentričnosti, ubrzanja i brzine. Svaki kanal u 3500/42E Vibracioni monitor upoređuje podatke u realnom vremenu sa programiranim postavkama za uzbunu i opasnost kako bi se pokrenuli automatizirani izlazi alarma i pokretača.

Cijevi 3500/42E Vibracioni monitor troši 6,8 W, dok pruža precizno skaliranje kao što su 3,94 mV/μm ili 7,87 mV/μm za pomicanje, 10 mV/(m/s2) za ubrzanje i do 20 mV/(mm/s) za brzinu. Diferencijalna osjetljivost širenja od 0,394 mV/μm omogućava detekciju niskog nivoa osnog rasta u sistemima turbina. "Sistem za analizu" je sistem za analizu podataka koji se koristi za određivanje podataka o vremenu. Prednji panel OK, ALERT, DANGER i Bypass LED omogućavaju direktno označavanje statusa. - Šta? 3500/42E Vibracioni monitor podržava kontinuirano poređenje vibracija i automatiziranu kontrolu isključenja u kompresorskim i generatorskim zaštitnim ormarićima.

Primjene

Merenje radijalne vibracije na 3,94 mV po mikrometru

Cijevi 3500/42E Vibracioni monitor "Sistem za upravljanje" koji je posebno konstruisan za "radne" sisteme koji imaju sve sljedeće karakteristike: Ova skala omogućava 3500/42E Vibracioni monitor da se pomeranje osovine direktno pretvori u kalibrirane vrednosti vibracija i upoređuju sa postavkama za uzbunu i opasnost. Sa 10 kΩ ulaznom impedancijom, 3500/42E Vibracioni monitor osigurava precizan prenos signala od do četiri transformatora u sistemima zaštite turbina i kompresora.

Brzina osovine monitora do 20 mV po milimetru u sekundi

Cijevi 3500/42E Vibracioni monitor prihvata ulazne brzine sa opcijama osetljivosti od 20 mV/mm/s, 5,8 mV/mm/s ili 4 mV/mm/s. Konvertujući ove signale u mjerenja brzine u realnom vremenu, 3500/42E Vibracioni monitor omogućava automatsko isključivanje kada nivo vibracija prelazi definisane pragove mm/s.

Detekcija diferencijalne ekspanzije na 0,394 mV po mikrometru

Koristeći 0,394 mV/μm ili 0,787 mV/μm skaliranje, 3500/42E Vibracioni monitor zaokružuje nizak nivo osnog rasta u rotirajućoj mašini. - Šta? 3500/42E Vibracioni monitor upoređuje podatke o širenju sa programiranim granicama za pokretanje alarmnih releja prije mehaničkog kontakta.

Signali ubrzanja procesa pri 10 mV po metru po sekundi kvadrat

Cijevi 3500/42E Vibracioni monitor podržava ulazna ubrzanja od 10 mV/ ((m/s2) ili 100 mV/g, omogućavajući otkrivanje visokofrekventnih vibracijskih događaja. Izlazni podaci pretvarača po kanali omogućavaju 3500/42E Vibracioni monitor da prosljeđuje uslovljene signale na vanjske sisteme za analizu uz održavanje automatizovanih zaštitnih funkcija.

Specifikacije

Impedanca izlaza	499 Ω
Napajanje pretvarača	-24 Vdc
Izlaz snimatelja	420 mA proporcionalno monitoru u punom obimu; pojedinačni izlaz po kanalu; ne utječe kratki spoj
Radna temperatura	-20°C do +65°C (-4°F do +150°F)
Temperatura skladištenja	-40°C do +85°C (-40°F do +185°F)
Vlažnost	95%, ne kondenzira
Zahtjev za prostorom na regalu Monitorni modul	1 prednji slot punog visine
U skladu sa člankom 6. stavkom 2.	1 zadnji slot punog visine (4 kanala I/O)

Konkurentna prednost

Pratite četiri kanala sa niskim opterećenjem

Cijevi 3500/42E Vibracioni monitor podržava do 4 kanala blizine, brzine ili ubrzanja uz potrošnju samo 6,8 W tipično. Ovo omogućava višestruke 3500/42E Vibracioni monitor moduli koji se moraju instalirati u jednom 3500 rafu bez prekoračenja granica ukupne snage rafa, osiguravajući kontinuiranu zaštitu složenih mašinskih sistema.

Merenje višeparametarskih signala u jednom modu

Sa 3500/42E Vibracioni monitor , korisnici mogu istovremeno mjeriti radijalnu vibraciju (3,947,87 mV/μm), potisak (3,947,87 mV/μm), ekscentričnost (3,947,87 mV/μm), diferencijalno širenje (0,3940,787 mV/μm), brzinu (420 mV Ova funkcionalnost visoke gustoće smanjuje potrebu za dodatnim modulima, istovremeno održavajući detaljno automatizovano praćenje pomoću 3500/42E Vibracioni monitor .

Obezbedite zaštitne buferne izlaze kratkog spoja

Svaki kanal 3500/42E Vibracioni monitor uključuje koaksijalni buferni izlazak za zaštitu od kratkog spoja. sa maksimalnom izlaznom impedancom od 504 Ω, 3500/42E Vibracioni monitor omogućava pouzdanu vezu sa vanjskim dijagnostičkim i sistemima za prikupljanje podataka bez uticaja na logiku alarma.
