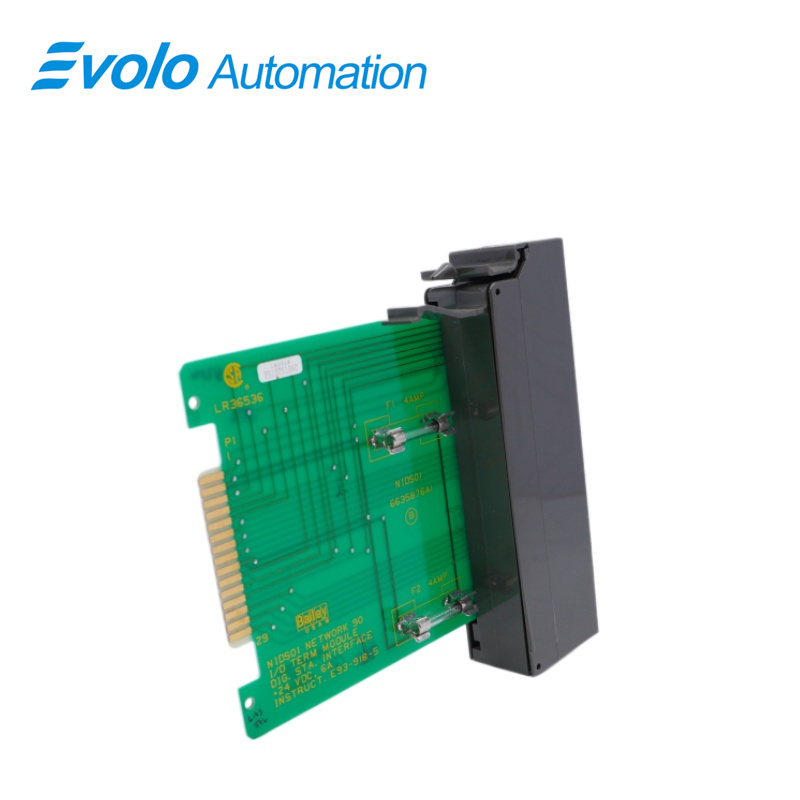

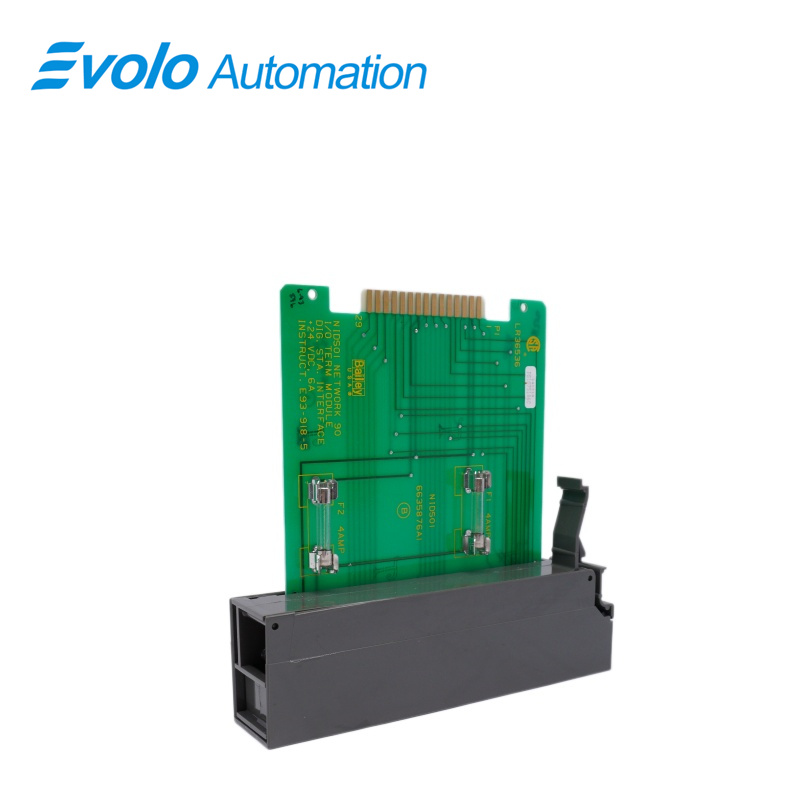

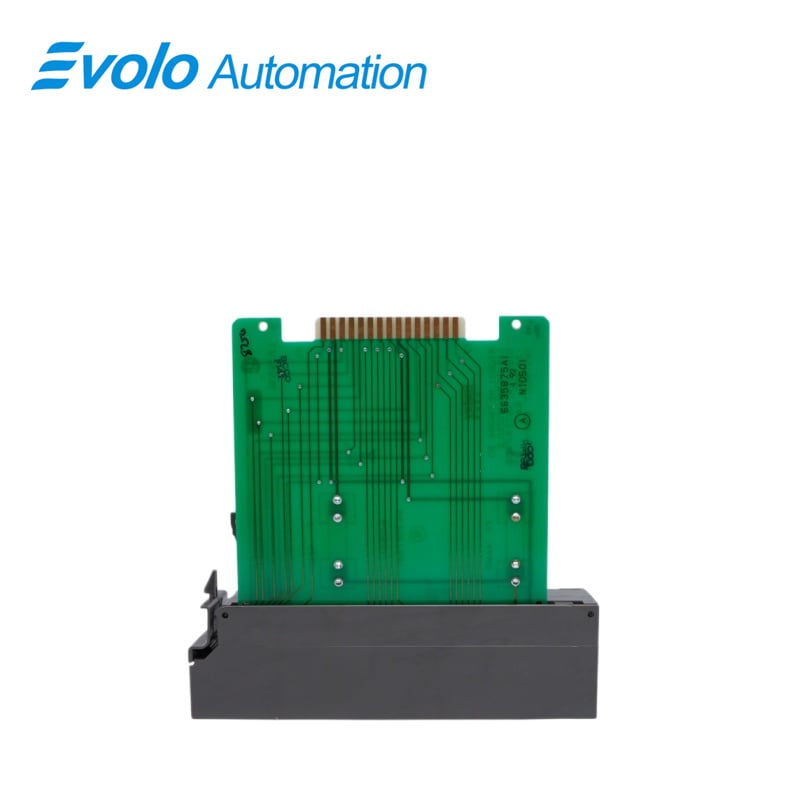

NIDS01 বেইলি ইনফাই90 ডিজিটাল স্টেশন টার্মিনেশন মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NIDS01
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

NIDS01 ডিজিটাল স্টেশন টার্মিনেশন মডিউল (IDS) যা NICS01 কন্ট্রোলার/স্টেশন টার্মিনেশন মডিউলের সাথে একত্রে ব্যবহৃত হয়, তা IISAC01 অ্যানালগ কন্ট্রোল স্টেশন এবং NDCS03 ডিজিটাল কন্ট্রোল স্টেশনের জন্য বাইপাস ক্ষমতা এবং ইলেকট্রিক ড্রাইভ টার্মিনেশন প্রদান করে। NDIS01 ডিজিটাল ইন্ডিকেটর স্টেশনগুলিও টার্মিনেশন মডিউলের সাথে সংযুক্ত করা যেতে পারে। NIDS01 টার্মিনেশন মডিউলটি একটি রিবন কেবলের মাধ্যমে NICS01 টার্মিনেশন মডিউলের সাথে সংযুক্ত হয়।

প্রয়োগ

বিদ্যুৎ কেন্দ্র: সার্কিট ব্রেকারের অবস্থান, ভাল্ভ লিমিট সুইচ এবং বিভিন্ন পাম্প ইউনিট থেকে কার্যকরী ফিডব্যাক পর্যবেক্ষণের জন্য ব্যবহৃত হয়।

তেল রিফাইনারি: চাপ সুইচ, লেভেল সুইচ ইত্যাদি থেকে প্রক্রিয়া নিরাপত্তা ইন্টারলক সংকেত।

বৃহৎ উৎপাদন কারখানা: কনভেয়ার বেল্টের অবস্থা এবং সরঞ্জামের জরুরি স্টপ সার্কিটের জন্য লজিক অ্যাক্সেস।

রাসায়নিক কারখানা: ভর উৎপাদন প্রক্রিয়ার সময় গণনা এবং অবস্থা পর্যবেক্ষণ।

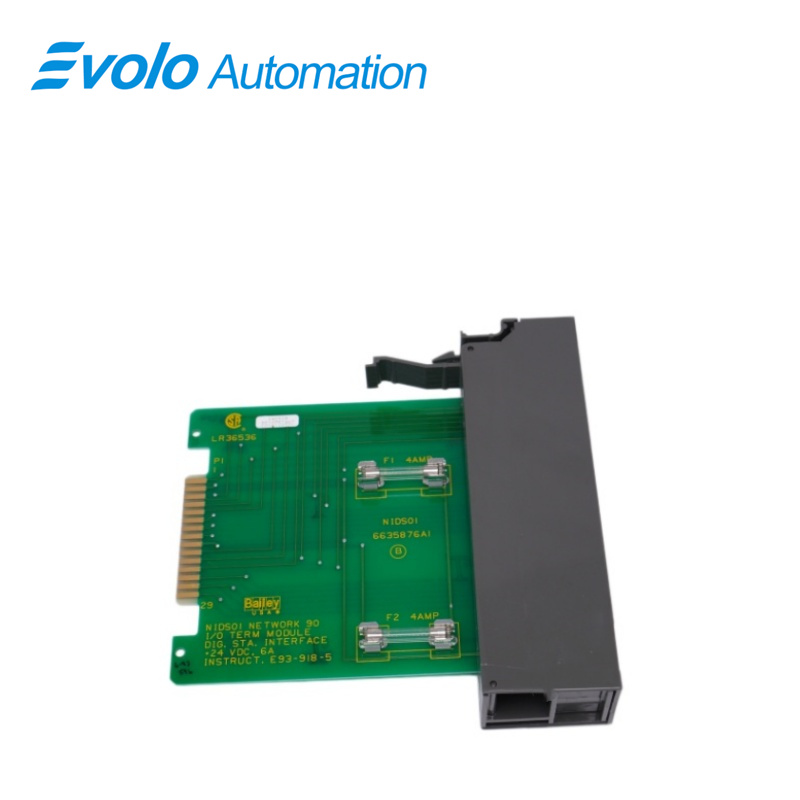

ফিউজ প্রতিস্থাপন

১. আইডিএস মডিউল সম্বলিত ক্যাবিনেটের বিদ্যুৎ বন্ধ করুন।

২. আইডিএস মডিউলের সামনের কভারটি সরিয়ে ফেলুন (টেনে খুলুন)।

৩. ফিউজ ক্লিপ (F1 অথবা F2) পর্যন্ত পৌঁছানোর জন্য আইডিএস মডিউলটি যতটা প্রয়োজন টেনে বার করুন।

৪. ত্রুটিপূর্ণ ফিউজটি সরিয়ে ফেলুন।

৫. প্রতিস্থাপনকৃত ফিউজটি ফিউজ ক্লিপে (F1 অথবা F2) স্থাপন করুন।

৬. মডিউলটি সুদৃঢ়ভাবে স্থানে লক হওয়া পর্যন্ত প্রবেশ করান।

৭. আইডিএস মডিউলের সামনের কভারটি স্থাপন করুন (ক্লিক করে লাগান)।

৮. আইডিএস মডিউল সম্বলিত ক্যাবিনেটে বিদ্যুৎ প্রয়োগ করুন।

মডিউল প্রতিস্থাপন

১. ত্রুটিপূর্ণ আইডিএস মডিউল সম্বলিত ক্যাবিনেটের বিদ্যুৎ বন্ধ করুন।

২. ত্রুটিপূর্ণ আইডিএস মডিউল থেকে সামনের কভারটি সরিয়ে ফেলুন (টেনে খুলুন)।

৩. ত্রুটিপূর্ণ IDS মডিউল থেকে সমস্ত ওয়্যারিং এবং কেবলগুলির লেবেল দিন এবং সরিয়ে ফেলুন।

৪. টার্মিনেশন মাউন্টিং ইউনিট থেকে ত্রুটিপূর্ণ IDS মডিউলটি সরিয়ে ফেলুন।

৫. প্রতিস্থাপনকৃত IDS মডিউলের ফিউজ ক্লিপ F1 এবং F2-এ ৪.০ অ্যাম্পের/২৫০ ভোল্টের দুটি ফিউজ স্থাপন করা আছে কিনা যাচাই করুন। যদি ইতিমধ্যে স্থাপন না করা হয়ে থাকে, তবে F1 এবং F2 ফিউজ ক্লিপে ফিউজগুলি সন্নিবেশিত করুন।

৬. প্রতিস্থাপনকৃত IDS মডিউলটিকে টার্মিনেশন মাউন্টিং ইউনিটে আংশিকভাবে সন্নিবেশিত করুন।

৭. ধাপ ৩-এ সরানো সমস্ত ওয়্যারিং সংযুক্ত করুন।

৮. প্রতিস্থাপনকৃত IDS মডিউলে সঠিক ওয়্যারিং সংযোগ যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: NIDS01 কী?
উত্তর: এটি একটি বেইলি ইনফি৯০ ডিজিটাল স্টেশন টার্মিনেশন মডিউল।

প্রশ্ন: NIDS01 এবং NIDI01-এর মধ্যে পার্থক্য কী?
উত্তর: NIDS01 সাধারণত এক্সপ্যানশন বাসে "স্লেভ" হিসাবে কাজ করে, অন্যদিকে NIDI01-এর আরও স্বাধীন ইন্টারফেস ফাংশন থাকতে পারে এবং এটি নির্দিষ্ট সিস্টেম ডক মডেলের উপর ভিত্তি করে মিল করা প্রয়োজন।

প্রশ্ন: কি NIDS01 মডিউলটি 4-20mA এনালগ সংকেত গ্রহণ করতে পারে?
উত্তর: না। এটি একটি বিশুদ্ধ ডিজিটাল ইনপুট মডিউল এবং কেবলমাত্র "চালু/বন্ধ" অবস্থা চিহ্নিত করতে পারে।

প্রশ্ন: NIDS01 সম্পর্কিত একটি নতুন মডিউল প্লাগ করার পর সমস্ত চ্যানেলের আলো কেন ঝলকাচ্ছে?
উত্তর: এটি সাধারণত নির্দেশ করে যে মডিউলটি কনফিগারেশন মোডে রয়েছে অথবা মাস্টার প্রসেসরের সঙ্গে যোগাযোগ স্থাপন করা হয়নি। আপনার বাস সংযোগ এবং কন্ট্রোলারের অবস্থা পরীক্ষা করতে হবে।

প্রশ্ন: NIDS01 মডিউলটি প্রতিস্থাপন করতে গেলে কি প্রোগ্রামটি পুনরায় লিখতে হবে?
উত্তর: না। যতক্ষণ হার্ডওয়্যার মডেলটি একই থাকে এবং অ্যাড্রেস DIP সুইচগুলি সঠিকভাবে সেট করা থাকে, সিস্টেমটি স্বয়ংক্রিয়ভাবে বিদ্যমান লজিক লোড করবে।
