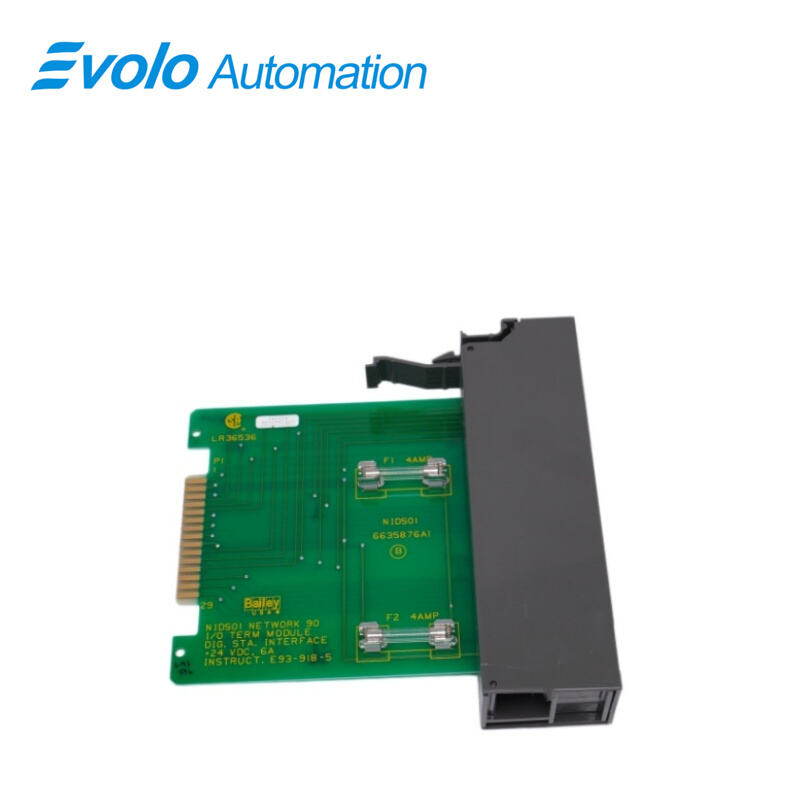

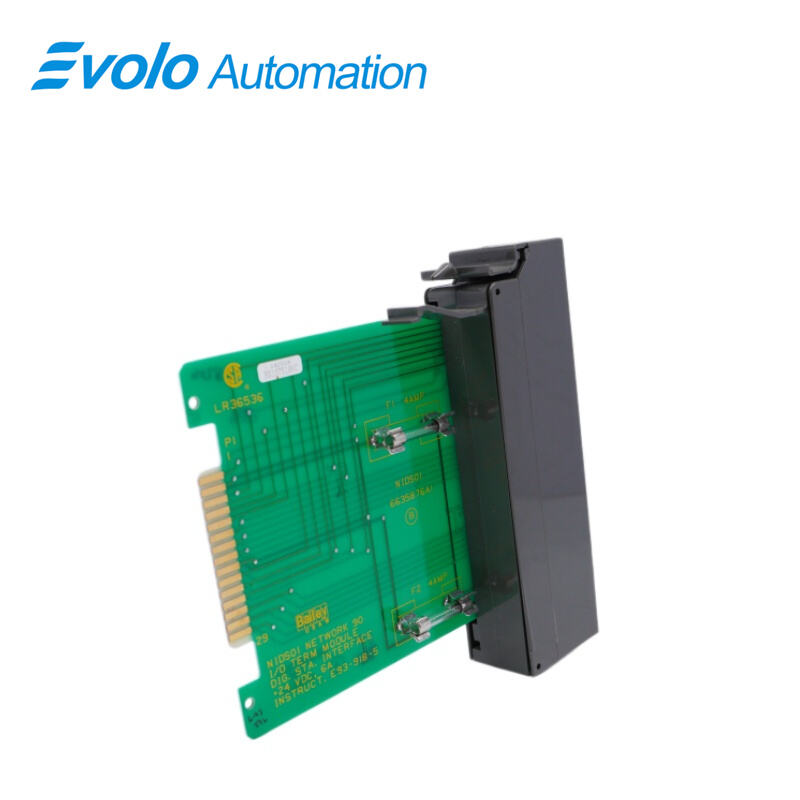

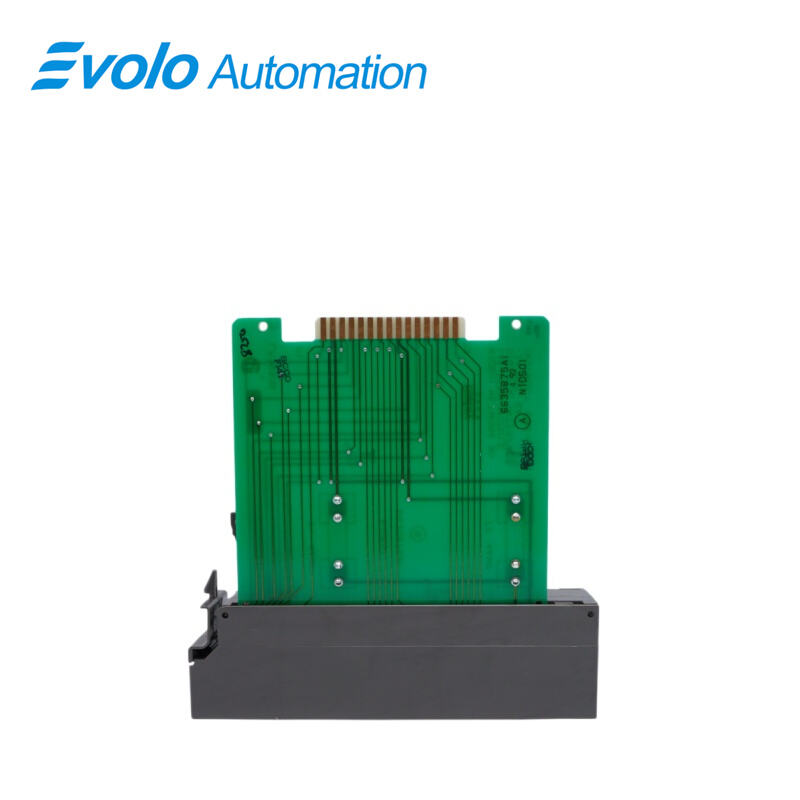

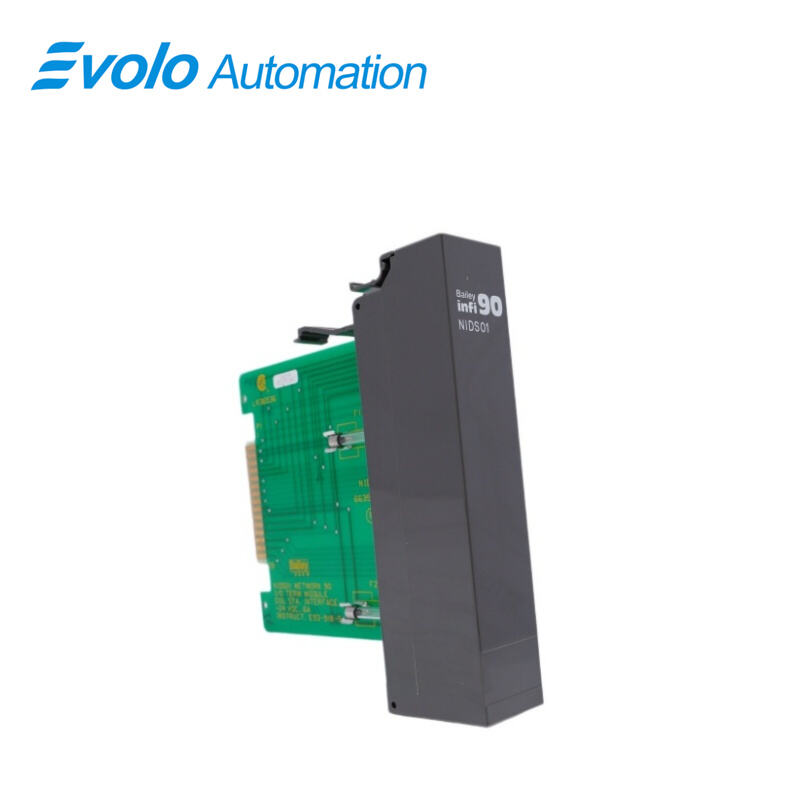

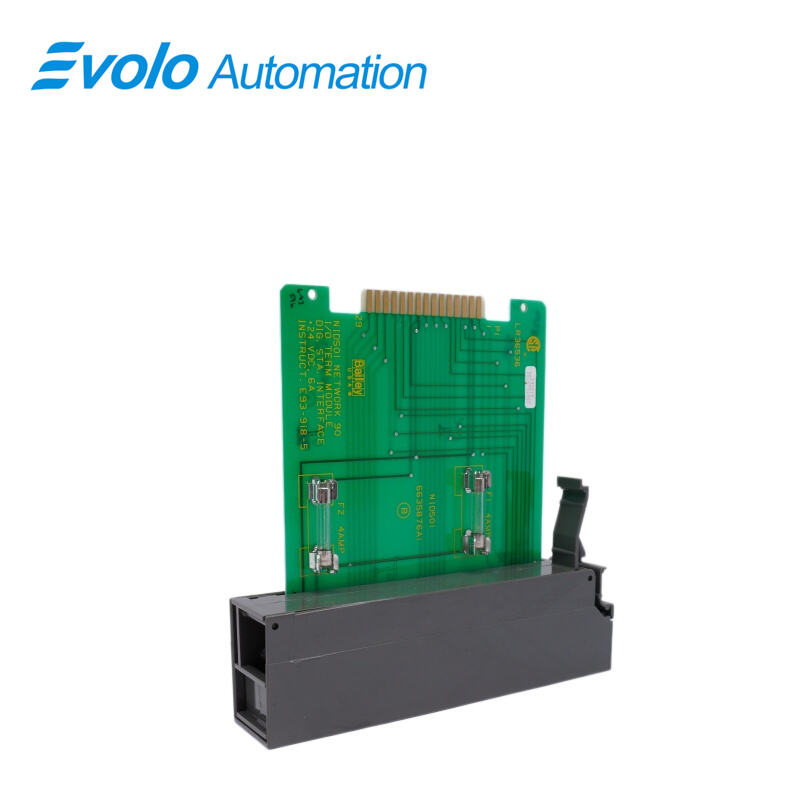

NIDS01 Bailey Infi90 rəqəmsal stansiya sonlandırma modulu

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	NIDS01
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Təsvir

NIDS01 Rəqəmsal Stansiya Sonlandırma Modulu (IDS), NICS01 Kontroller/Stansiya Sonlandırma Modulu ilə birlikdə istifadə olunaraq keçid imkanı və IISAC01 Analog İdarəetmə Stansiyaları ilə NDCS03 Rəqəmsal İdarəetmə Stansiyaları üçün elektrik sürücüsü sonlandırmasını təmin edir. Bundan əlavə, NDIS01 Rəqəmsal Göstərici Stansiyaları da sonlandırma moduluna qoşula bilər. NIDS01 sonlandırma modulu NICS01 sonlandırma moduluna lent kabellə qoşulur.

Tətbiqlər

Elektrostansiyalar: Dövrə açarı mövqelərinin, klapan limit açarlarının və müxtəlif nasos qurğularından əməliyyat geri əlaqəsinin izlənməsi üçün istifadə olunur.

Neft emalı zavodları: Təzyiq açarlarından, səviyyə açarlarından və s. gələn proses təhlükəsizliyi bloklama siqnalları

Böyük istehsalat zavodları: Konveyer lentinin vəziyyəti və avadanlıqların təcili dayandırma dövrələri üçün məntiqi giriş.

Kimya zavodları: Kütləvi istehsal prosesləri zamanı sayma və vəziyyət monitorinqi.

Sıxışdırma qurğusunun dəyişdirilməsi

1. IDS modulunu ehtiva edən şkafın enerjisini söndürün.

2. IDS modulunun ön qapağını çıxarın (çəkin).

3. IDS modulunu, sigorta klipsinə (F1 və ya F2) daxil olmaq üçün kifayət qədər çəkin.

4. Arızalı sigortanı çıxarın.

5. Ehtiyat sigortanı sigorta klipsinə (F1 və ya F2) quraşdırın.

6. Modulu etibarlı şəkildə yerinə kilidlənənə qədər daxil edin.

7. IDS modulunun ön qapağını quraşdırın (sıxışdıraraq birləşdirin).

8. IDS modulunu ehtiva edən şkafa enerji verin.

Modulun dəyişdirilməsi

1. Qüsurlu IDS modulu olan şkafın enerjisini söndürün.

2. Qüsurlu IDS modulunun ön qapağını (çəkib çıxararaq) götürün.

3. Qüsurlu IDS modulundan bütün naqilləri və kabloları etiketləyin və çıxarın.

4. Qüsurlu IDS modulunu sonlandırma montaj birimindən çıxarın.

5. Əvəz olunacaq IDS modulunun F1 və F2 yanğınsöndürmə klipinə iki 4,0 amper/250 volt yanğınsöndürmə elementinin quraşdırıldığını yoxlayın. Əgər artıq quraşdırılmayıbsa, yanğınsöndürmə elementlərini F1 və F2 yanğınsöndürmə klipinə daxil edin.

6. Əvəz olunacaq IDS modulunu sonlandırma montaj biriminə qismən daxil edin.

7. 3-cü addımda çıxarılan bütün naqilləri qoşun.

8. Əvəz olunacaq IDS moduluna doğru naqil qoşulmalarının olduğunu yoxlayın.

Tez-tez verilən suallar

S: NIDS01 nədir?
C: Bu, Bailey Infi90 Rəqəmsal Stansiya Sonlandırma Moduludur.

S: NIDS01 və NIDI01 arasında nə fərq var?
C: NIDS01 adətən genişlənmə şinində "Slave" kimi işləyir, halbuki NIDI01 daha müstəqil interfeys funksiyalarına malik ola bilər və müəyyən sistem dok modelinə əsasən uyğunlaşdırılmalıdır.

S: NIDS01 4–20 mA analoq siqnallarını qəbul edə bilərmi?
C: Xeyr. Bu, tamamilə rəqəmsal giriş moduludur və yalnız "Açıq/Qapalı" vəziyyətlərini tanıyır.

S: NIDS01 ilə bağlı yeni modul qoşulduqdan sonra bütün kanal işıqları niyə yanmağa başlayır?
C: Bu, adətən modulun konfiqurasiya rejimində olduğunu və ya əsas prosessorla rabitənin qurulmadığını göstərir. Şin bağlantısını və idarəetmə qurğusunun vəziyyətini yoxlamalısınız.

S: NIDS01-i dəyişdirmək proqramı yenidən yazmağı tələb edirmi?
C: Xeyr. Təkcə hardware modeli eyni olarsa və ünvan DIP açarları düzgün qurulubsa, sistem mövcud məntiqi avtomatik olaraq yükləyəcək.
