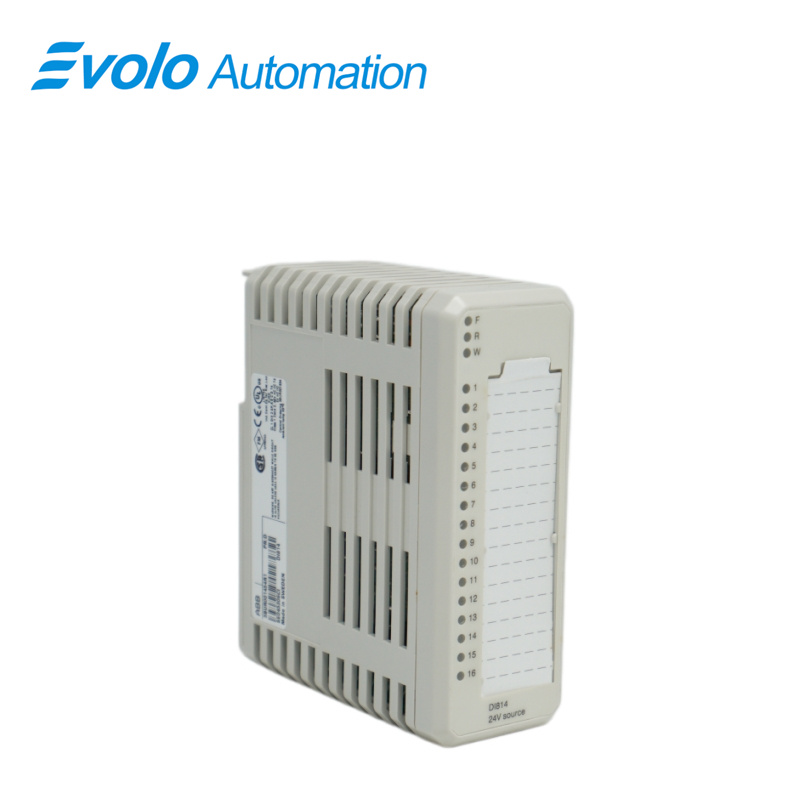

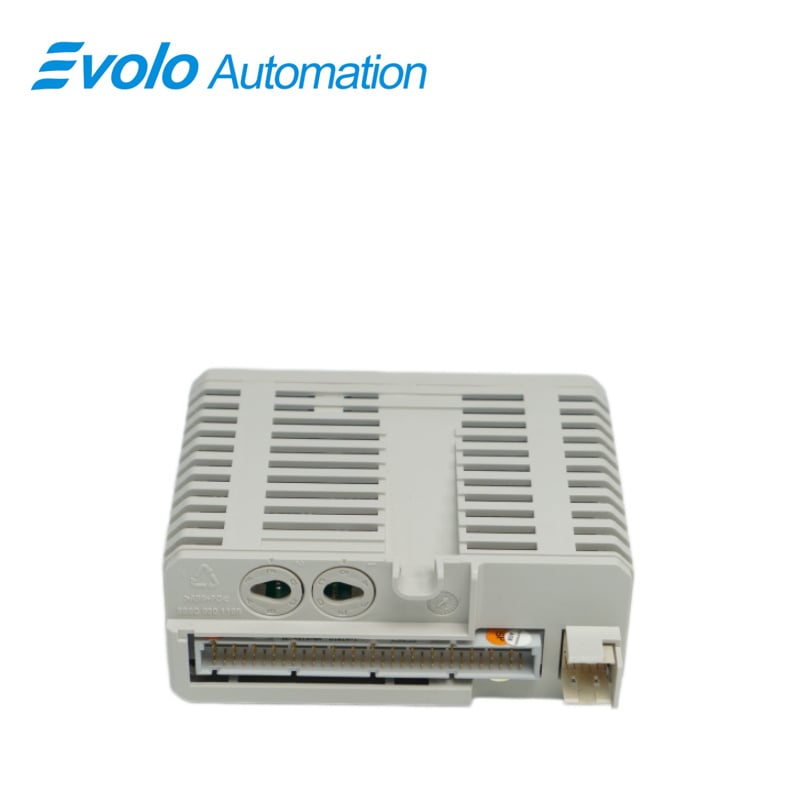

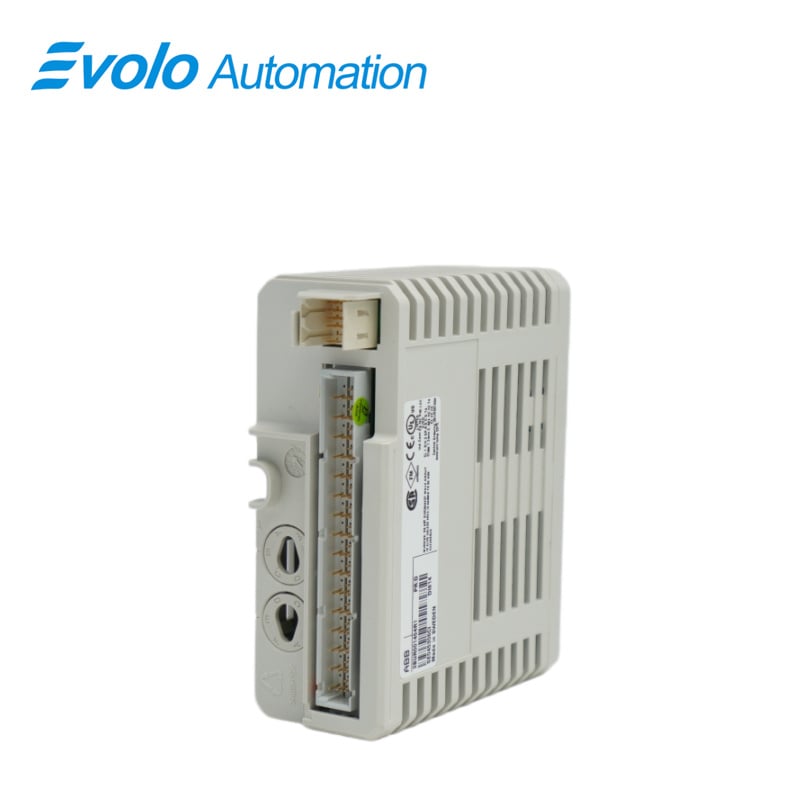

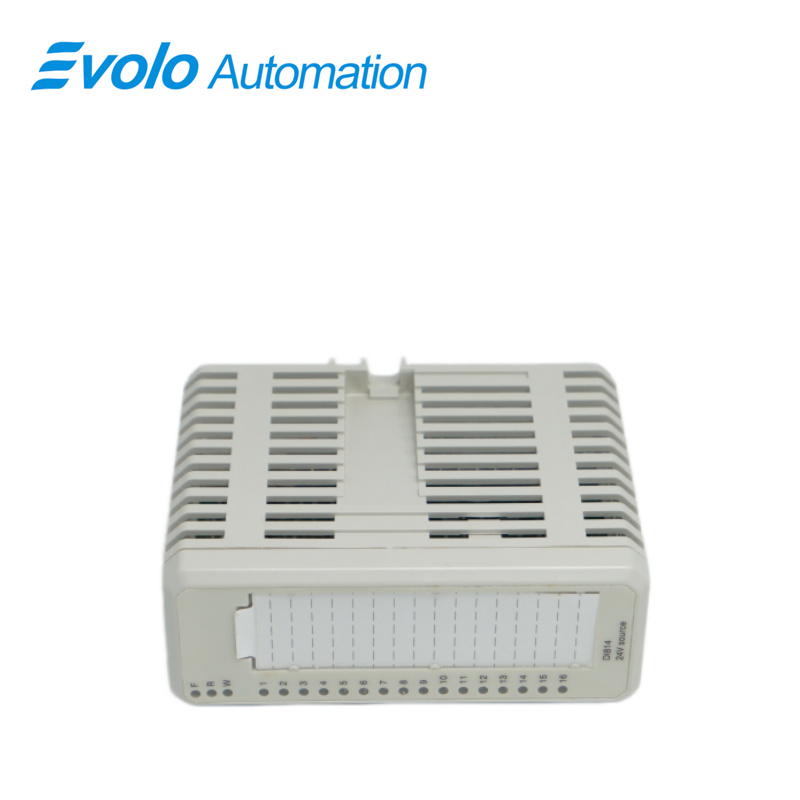

DI814 3BUR001454R1 ডিজিটাল ইনপুট মডিউল, চীন DI814 3BUR001454R1 ডিজিটাল ইনপুট মডিউল নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DI814 3BUR001454R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

পণ্যের নাম:	ডিজিটাল ইনপুট মডিউল
মডেল:	DI814 3BUR001454R1
সিগন্যাল বিশেষকরণ:	২৪ ভোল্ট ডিসি
চ্যানেল সংখ্যা:	16
সিগন্যালের ধরন:	বর্তমান সাপ্লাই
HART সমর্থন:	No
SOE সমর্থন:	No
পুনরাবৃত্তি:	No
উচ্চ অখণ্ডতা:	No
অন্তর্নিহিত নিরাপত্তা:	No
যান্ত্রিক বৈশিষ্ট্য:	S800
ইনপুট ভোল্টেজ রেঞ্জ "০":	-30 থেকে 5 V
ইনপুট ভোল্টেজ রেঞ্জ "১":	15 থেকে 30 V
ইনপুট ইম্পিডেন্স:	3.5 kΩ
বিচ্ছেদ:	গ্রাউন্ড থেকে গ্রুপ-অনুযায়ী আলাদা, 2টি গ্রুপ যার প্রত্যেকটিতে 8টি চ্যানেল
ফিল্টার সময় (ডিজিটাল, নির্বাচনযোগ্য):	২, ৪, ৮, ১৬ মিলিসেকেন্ড
বর্তমান সীমাবদ্ধতা:	সেন্সর পাওয়ার এমটিইউ দ্বারা বর্তমান-সীমিত করা যেতে পারে
সর্বোচ্চ ফিল্ড কেবল দৈর্ঘ্য:	৬০০ মিটার (৬৫৬ গজ)
একক র‌্যাটেড ইনসুলেশন ভোল্টেজ:	50 ভি
ডাইইলেকট্রিক টেস্ট ভোল্টেজ:	৫০০ ভোল্ট এসি
পাওয়ার ডিসিপেশন:	প্রায় ১.৮ ওয়াট
+৫ ভোল্ট মডিউলবাস এর বর্তমান খরচ:	৫০ মিলিঅ্যাম্পিয়ার
+২৪ ভোল্ট মডিউলবাস কারেন্ট খরচ:	0
+২৪ ভোল্ট বহিঃস্থ এর বর্তমান খরচ:	0

বিবরণ

DI814 3BUR001454R1 এর ইনপুট ভোল্টেজ পরিসর ১৮ থেকে ৩০ ভোল্ট ডিসি এবং ২৪ ভোল্টে ইনপুট কারেন্ট সোর্স ৬ মিলিঅ্যাম্পিয়ার। ইনপুটগুলি আটটি চ্যানেল এবং প্রতিটি গ্রুপে একটি ভোল্টেজ সুপারভিশন ইনপুট সহ দুটি পৃথকভাবে আইসোলেটেড গ্রুপে বিভক্ত। প্রতিটি ইনপুট চ্যানেলে কারেন্ট লিমিটিং উপাদান, ইএমসি প্রোটেকশন উপাদান, ইনপুট স্টেট নির্দেশক LED এবং অপটিক্যাল আইসোলেশন ব্যারিয়ার রয়েছে। প্রক্রিয়া ভোল্টেজ সুপারভিশন ইনপুট ভোল্টেজ বিলুপ্ত হলে চ্যানেল ত্রুটি সংকেত প্রদান করে। ত্রুটি সংকেতটি মডিউলবাসের মাধ্যমে পড়া যেতে পারে।

পরিবেশ এবং সার্টিফিকেশন

সিই মার্ক:	হ্যাঁ
অlectricity নিরাপত্তা:	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান:	C1 ডিভিশন ২ cULus, C1 জোন ২ cULus, ATEX জোন ২
মেরিন সার্টিফিকেশন:	ABS, BV, DNV, LR
অপারেটিং তাপমাত্রা:	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F), অনুমোদনগুলি +৫ থেকে +৫৫ °C-এর জন্য প্রদান করা হয়
সংরক্ষণ তাপমাত্রা：	-40 থেকে +70 °C (-40 থেকে +158 °F)
দূষণ মাত্রা:	ডিগ্রি 2, IEC 60664-1
ক্ষয় প্রতিরোধ:	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা:	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশগত তাপমাত্রা:	55 °C (131 °F), ভার্টিকাল মাউন্টিংয়ের জন্য কমপ্যাক্ট MTU-তে 40 °C (104 °F)
প্রোটেকশন ক্লাস:	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী:	IEC/EN 61131-2
ইএমসি:	EN 61000-6-4 এবং EN 61000-6-2
ওভারভোল্টেজ শ্রেণিবিভাগ:	IEC/EN 60664-1, EN 50178
সরঞ্জাম শ্রেণি:	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
RoHS অনুমোদন:	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
WEEE অনুযায়ী অনুমোদিত:	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

তেল ও গ্যাস পরিশোধন কারখানা:

গুরুত্বপূর্ণ ভাল্ভের অবস্থা এবং জরুরি বন্ধ (ESD) সংকেতগুলি মনিটর করতে ব্যবহৃত হয়। এই কারখানাগুলিতে, অর্জিত সংকেতের হারানো ব্যয়বহুল অপরিকল্পিত বন্ধের কারণ হতে পারে; DI814-এর রেডান্ড্যান্সি দ্বৈগুণ সুরক্ষা প্রদান করে।

বৃহৎ তাপীয়/পারমাণবিক বিদ্যুৎ উৎপাদন কেন্দ্র:

বয়লার বার্নারের অবস্থা এবং ঠান্ডা জল পাম্পের কার্যকারিতা ফিডব্যাক মনিটর করে। যেহেতু বিদ্যুৎ উৎপাদন তাত্ক্ষণিক সংকেত দোলনকে সহ্য করতে পারে না, DI814 কোর ইন্টারলকিং লজিকের চূড়ান্ত স্থিতিশীলতা নিশ্চিত করে।

রাসায়নিক ও ফার্মাসিউটিক্যাল কারখানা:

রিয়াক্টর নিয়ন্ত্রণে, DI814 উচ্চ ও নিম্ন সতর্কতা সংকেত অর্জনের দায়িত্বে রয়েছে। এর শিল্প-মানের অতি-চাপ সুরক্ষা ক্ষমতা জটিল পরিবেশে ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ মোকাবেলা করতে পারে।

বৈশিষ্ট্য এবং সুবিধা

24 V d.c. ইনপুটের জন্য 16 চ্যানেল, যার কারেন্ট সোর্সিং আছে

8 টি চ্যানেলের 2টি পৃথক গ্রুপ, যার প্রত্যেকটিতে ভোল্টেজ সুপারভিশন রয়েছে

ইনপুট স্ট্যাটাস ইন্ডিকেটরগুলি

চিকিৎসা নির্ণয়

সামনের LED: F(অকেজো), R(চালু), W(সতর্কতা), চ্যানেল 1-16 ("0" অথবা "1")

তদারকি: প্রক্রিয়া ভোল্টেজ, প্রতি গ্রুপে ১টি

তদারকির অবস্থা নির্দেশনা: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

সামঞ্জস্যতা

MTU-এর সাথে ব্যবহার করুন: TU810, TU812, TU814, TU830, TU838

কীয়িং কোড: BE

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DI814 3BUR001454R1 এবং DI810-এর মধ্যে পার্থক্য কী?
উত্তর: DI814 বিশেষভাবে রেডান্ড্যান্সের জন্য অপ্টিমাইজ করা হয়েছে, অন্যদিকে DI810 সাধারণত অ-রেডান্ড্যান্ট স্ট্যান্ডার্ড অ্যাকুইজিশনের জন্য ব্যবহৃত হয়। ডুয়াল-মডিউল হট ব্যাকআপ প্রয়োজনীয় অ্যাপ্লিকেশনগুলিতে DI814 ব্যবহার করা আবশ্যিক।

প্রশ্ন ২: DI814 3BUR001454R1 কি ১ মিলিসেকেন্ডের ঘটনা ক্রম (SOE) রেকর্ডিং সমর্থন করে?
উত্তর: না। মিলিসেকেন্ড-স্তরের ঘটনা ট্রেসিংয়ের জন্য DI830 বা DI831 ব্যবহার করা উচিত।

প্রশ্ন ৩: DI814 3BUR001454R1 কি নিরাপত্তা অখণ্ডতা সিস্টেম (SIL) এ ব্যবহার করা যায়?
উত্তর: DI814 হল প্রক্রিয়া নিয়ন্ত্রণের জন্য উচ্চ-বিশ্বস্ততাসম্পন্ন মডিউল। SIL3 প্রমাণিত নিরাপত্তা সিস্টেমের জন্য বিশেষায়িত S800 সবুজ নিরাপত্তা সিরিজ (যেমন DI880) ব্যবহার করা উচিত।

প্রশ্ন ৪: আমার DI814 3BUR001454R1-এর মধ্যে একটি রেডান্ড্যান্ট কনফিগারেশনে ত্রুটি রিপোর্ট করছে কেন?
A: দয়া করে ডকিং স্টেশনের সংযোগটি পরীক্ষা করুন। অতিরিক্ত কনফিগারেশনগুলি দুটি বোর্ডের মধ্যে সমান্তরাল সিগন্যাল সংযোগ অর্জনের জন্য নির্দিষ্ট টার্মিনাল ইউনিট (যেমন TU842/TU843) প্রয়োজন করে।

Q5: DI814 3BUR001454R1 প্যানেলে ফ্ল্যাশিং ফল্ট লাইট কী নির্দেশ করে?
A: ফ্ল্যাশিং সাধারণত নির্দেশ করে যে মডিউলটি একটি বহিঃস্থ চ্যানেল ত্রুটি (যেমন বহিঃস্থ বিদ্যুৎ সরবরাহের অস্বাভাবিকতা) বা একটি অভ্যন্তরীণ স্ব-পরীক্ষা ত্রুটি সনাক্ত করেছে। নির্দিষ্ট ত্রুটি কোডটি সিস্টেম সফটওয়্যারের মাধ্যমে পরীক্ষা করা আবশ্যিক।
