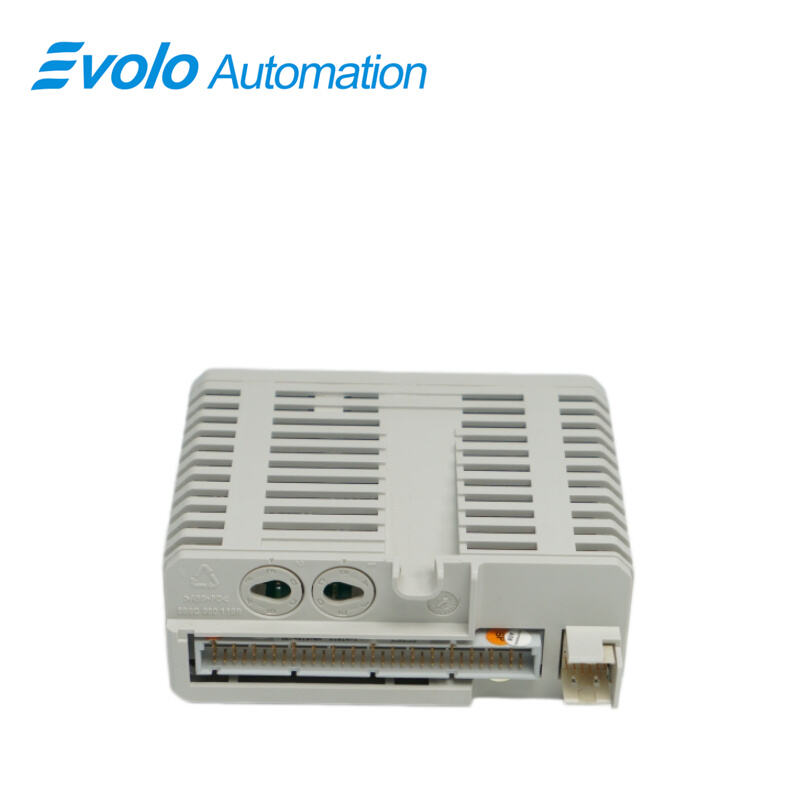

Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
DI814 3BUR001454R1 |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Məhsulun adı: |
Rəqəmsal Giriş Modulu |
|
Model: |
DI814 3BUR001454R1 |
|
Siqnal xüsusiyyətləri: |
24 V DC |
|
Kanal sayı: |
16 |
|
Sinyal Növü: |
Hazırkı təchizat |
|
HART dəstəyi: |
No |
|
SOE dəstəyi: |
No |
|
Redundansiya: |
No |
|
Yüksək Bütövlük: |
No |
|
Daxili təhlükəsizlik: |
No |
|
Mexanika: |
S800 |
|
Giriş gərginliyi aralığı "0": |
-30-dan 5 V-ə qədər |
|
Giriş gərginliyi aralığı "1": |
15 ilə 30 V |
|
Giriş impeditasiyası: |
3,5 kΩ |
|
İzolyasiya: |
Qruplarla torpaqla izolyasiyalı, 2 qrup, hər birində 8 kanal |
|
Süzgəc zamanları (rəqəmsal, seçmək mümkündür): |
2, 4, 8, 16 ms |
|
Cari Məhdudlaşdırma: |
Sensorun enerjisi MTU tərəfindən cərəyanla məhdudlaşdırıla bilər |
|
Maksimum sahə kabellərinin uzunluğu: |
600 m (656 yard) |
|
Nominal izolyasiya voltajı: |
50 V |
|
Dielektrik sınaq gərginliyi: |
500 V AC |
|
Güc sərfi: |
Tipik olaraq 1,8 Vt |
|
Cari istehlak +5V Modulbus: |
50 mA |
|
Cari istehlak +24V Modulbus: |
0 |
|
Cərəyan istehlakı +24 V Xarici: |
0 |
Təsvir
DI814 3BUR001454R1-in giriş gərginliyi aralığı 18–30 V dəyişən cərəyan və giriş cərəyan mənbəyi 24 V-də 6 mA-dir. Girişlər səkkiz kanaldan və hər bir qrupda bir gərginlik nəzarəti girişi olan iki ayrı izolyasiyalı qrupa bölünür. Hər bir giriş kanalı cərəyan məhdudlaşdırıcı komponentlərdən, EMC qoruyucu komponentlərdən, giriş vəziyyətini göstərən LED-dən və optik izolyasiya barьерindən ibarətdir. Proses gərginliyi nəzarəti girişi gərginlik itəndə kanal xətası siqnalları verir. Xəta siqnalı ModulBus vasitəsilə oxuna bilər.
Mühit və sertifikatlaşdırma
|
CE nişanı: |
Bəli |
|
Elektrik xoşbəxtliyi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Təhlükəli yer: |
C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2 |
|
Dəniz sertifikatı: |
ABS, BV, DNV, LR |
|
İşləmə temperaturu: |
0 ilə +55 °C (+32 ilə +131 °F); təsdiqlər +5 ilə +55 °C temperatur aralığı üçün verilir |
|
Saxlama temperaturu: |
-40 ilə +70 °C (-40 ilə +158 °F) |
|
Çirklənmə dərəcəsi: |
Dərəcə 2, IEC 60664-1 |
|
Korrozziya Qoruyucusu: |
ISA-S71.04: G3 |
|
Nisbi Rütubət: |
5–95 %, kondensasiya olmamaq şərti ilə |
|
Maksimal ətraf temperaturu: |
55 °C (131 °F), vertikal quraşdırma üçün kompakt MTU-da 40 °C (104 °F) |
|
Qoruma sinifi: |
IEC 60529-a görə IP20 |
|
Mexaniki iş şəraiti: |
IEC/EN 61131-2 |
|
EMC: |
EN 61000-6-4 və EN 61000-6-2 |
|
Gərginlik artımının kateqoriyaları: |
IEC/EN 60664-1, EN 50178 |
|
Avadanlıq sinifi: |
IEC 61140-ə əsasən Sinif I (torpaqlanmış) |
|
RoHS Tələblərinə Uyğunluq: |
AB RoHS, BƏƏ RoHS, Çin RoHS |
|
WEEE uyğunluğu: |
DIRECTIVE/2012/19/EU |
Tətbiqlər
Neft və Qaz Emalı Zavodları:
Təhlükəsizlik klapanlarının və avtomatik fəaliyyət dayandırma (ESD) siqnallarının monitorinqi üçün istifadə olunur. Bu zavodlarda alınan siqnalların itirilməsi böyük miqdarda planlanmamış dayanma vaxtına səbəb ola bilər; DI814-ün redundansı isə ikiqat qoruma təmin edir.
Böyük Termik/Nüvə Elektrik Stansiyaları:
Kotlun yanacaq mənbəyinin vəziyyətini və soyuducu su nasosunun işləməsi ilə bağlı geri əlaqəni nəzarət edir. Güc istehsalı anlıq siqnal dalğalanmalarına dözə bilmədiyindən DI814 əsas bloklama məntiqinin mütləq sabitliyini təmin edir.
Kimya və Farmasevtika Zavodları:
Reaktor idarəetməsində DI814 yüksək və aşağı xəbərdarlıq siqnallarının qəbulundan məsuldur. Onun sənaye sinifli təzyiqdən qorunma imkanları mürəkkəb mühitdə elektromaqnit maneələrini aradan qaldıra bilir.
Xüsusiyyətləri və faydaları
16 kanal, 24 V d.c. girişi üçün cərəyan verən
hər biri gərginlik nəzarəti ilə təchiz edilmiş 2 izolyasiyalı qrup (hər birində 8 kanal)
Giriş statusu göstəriciləri
Diagnostics

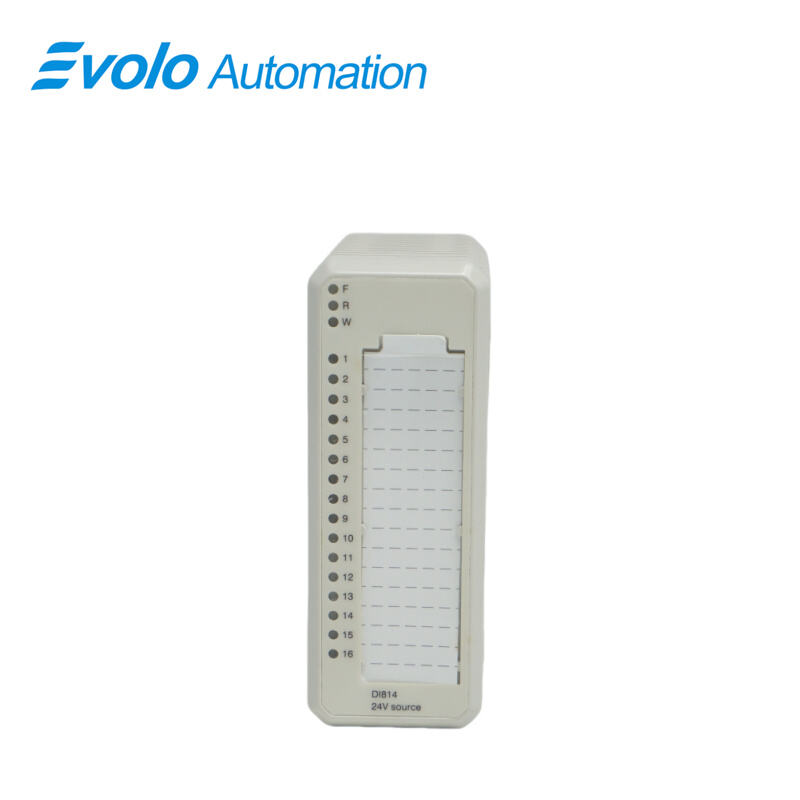

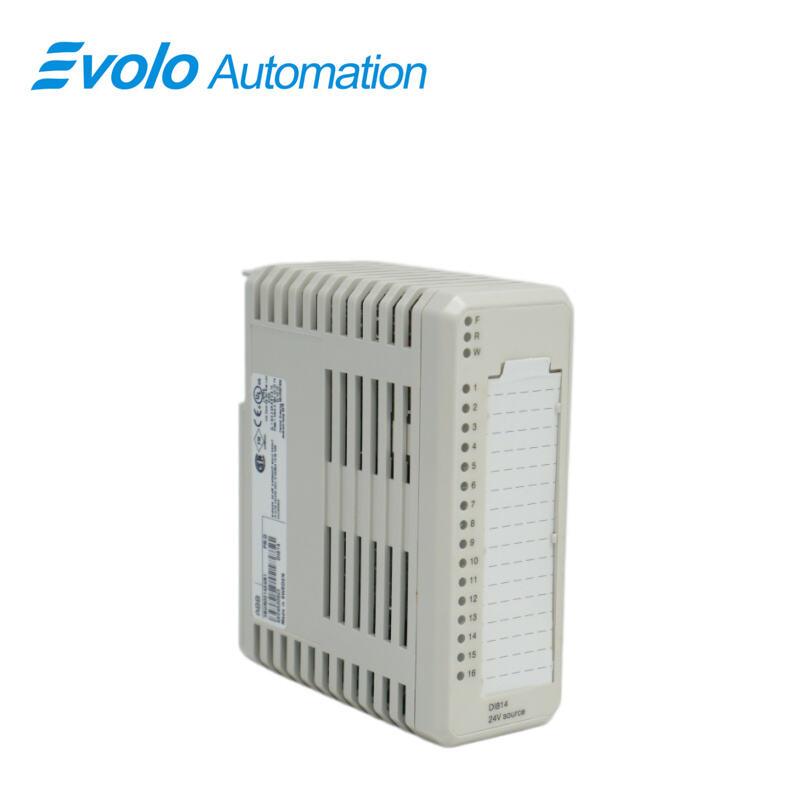

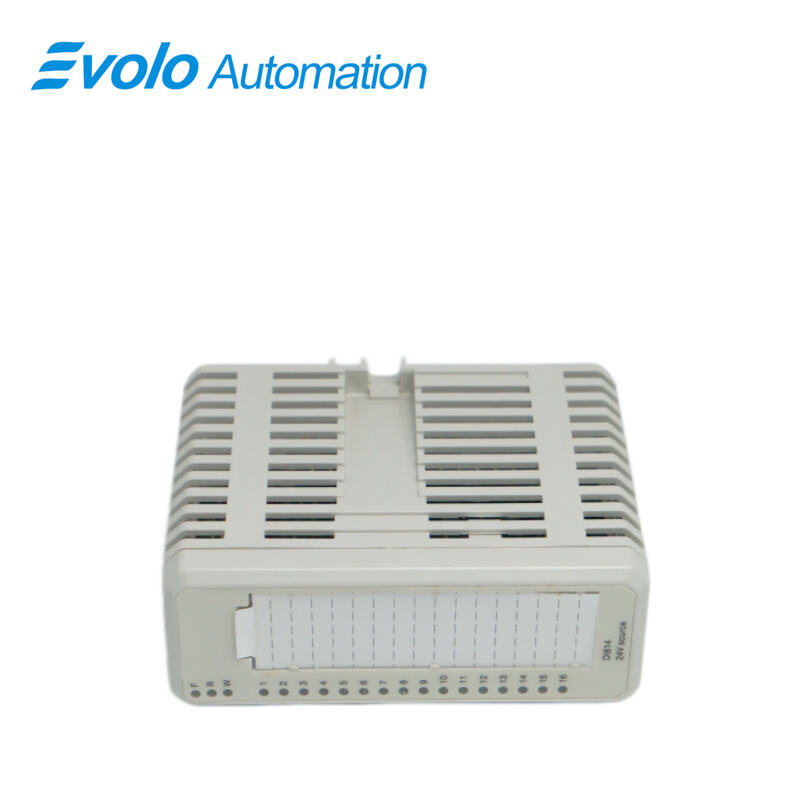

Ön LED-lər: X(əta), İ(ş), X(əbərdarlıq), Kanal 1–16 ("0" və ya "1")
Nəzarət: Proses gərginliyi, hər qrup üçün 1 ədəd
Nəzarətin status göstəricisi: Modul xətası, Modul xəbərdarlığı, Kanal xətası
UYGUNLUQ
MTU ilə istifadə: TU810, TU812, TU814, TU830, TU838

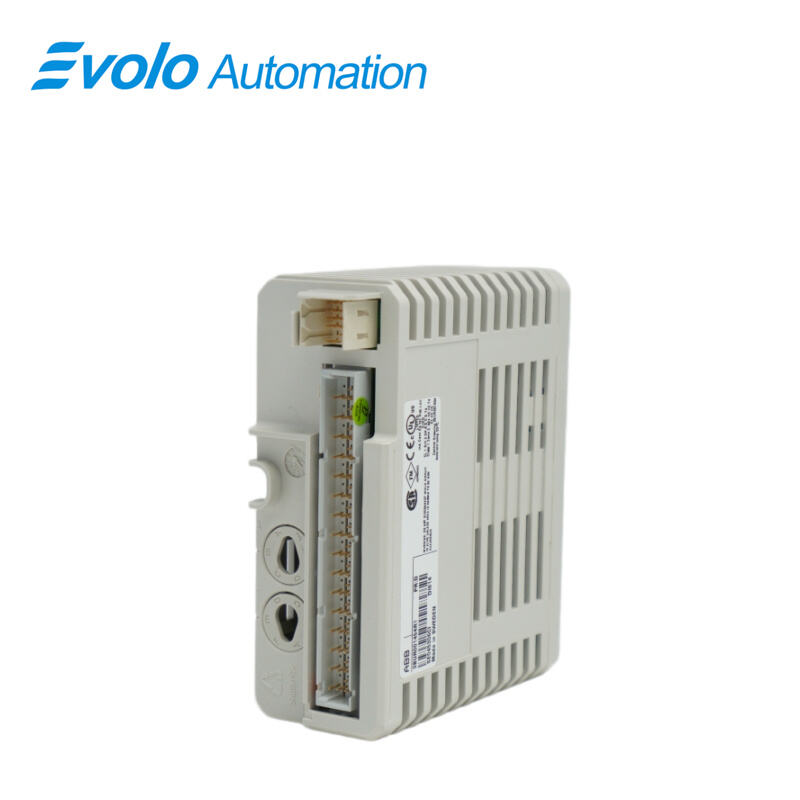

Açar kodu: BE
Tez-tez verilən suallar
S1: DI814 3BUR001454R1 və DI810 arasındakı fərq nədir?
A: DI814 xüsusi olaraq ehtiyatlı iş rejimi üçün optimallaşdırılıb, DI810 isə adətən ehtiyatlı olmayan standart qəbul üçün istifadə olunur. Ehtiyatlı iki modulun isti rezervdə işləməsi tələb olunan tətbiqlərdə DI814 istifadə edilməlidir.
S2: DI814 3BUR001454R1 millisaniyəlik Hadisələrin Ardıcıllığı (SOE) qeydiyyatını dəstəkləyir?
A: Xeyr. Millisaniyə səviyyəsində hadisə izləməsi üçün DI830 və ya DI831 istifadə edilməlidir.
S3: DI814 3BUR001454R1 Təhlükəsizlik İnteqrasiya Sistemlərində (SIL) istifadə edilə bilər?
A: DI814 proses idarəetməsi üçün yüksək etibarlılıq təmin edən moduldur. SIL3 sertifikatlı təhlükəsizlik sistemləri üçün xüsusi S800 yaşıl təhlükəsizlik seriyasından (məsələn, DI880) istifadə edilməlidir.
S4: Niyə redundant konfiqurasiyada mənim DI814 3BUR001454R1-lərimdən biri xəta bildirir?
A: Zəhmət olmasa, birləşdirici stansiya qoşulmasını yoxlayın. Redundant konfiqurasiyalar iki lövhə arasındakı paralel siqnal qoşulmasını təmin etmək üçün müəyyən terminal birliklərini (məsələn, TU842/TU843) tələb edir.
S5: DI814 3BUR001454R1 panelində yanğınca yanan Xəta işığı nə deməkdir?
A: Yanma, adətən modulun xarici kanalda nasazlıq (məsələn, qeyri-normal xarici enerji təchizatı) və ya daxili özbaşına yoxlama xətası aşkar etdiyini göstərir. Xüsusi nasazlıq kodu sistem proqramı vasitəsilə yoxlanılmalıdır.
