DI803 3BSE022362R1 ডিজিটাল ইনপুট মডিউল, চীন DI803 3BSE022362R1 ডিজিটাল ইনপুট মডিউল নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	DI803 3BSE022362R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

পণ্যের নাম:	ডিজিটাল ইনপুট মডিউল
মডেল:	DI803 3BSE022362R1
সিগন্যাল বিশেষকরণ:	230 V AC, 220 V DC
চ্যানেল সংখ্যা:	8
সিগন্যালের ধরন:	কারেন্ট সিঙ্কিং
HART সমর্থন:	No
SOE সমর্থন:	No
পুনরাবৃত্তি:	No
উচ্চ অখণ্ডতা:	No
অন্তর্নিহিত নিরাপত্তা:	No
যান্ত্রিক বৈশিষ্ট্য:	এস৮০০এল
প্রস্থ:	86.1 মিমি (3.4")
গভীরতা:	58.5 মিমি (2.3")
উচ্চতা:	110 মিমি (4.33")
ওজন:	0.24 কেজি (0.53 পাউন্ড)
ইনপুট ভোল্টেজ রেঞ্জ "০":	0..50 V AC, 0..40 V DC
ইনপুট ভোল্টেজ রেঞ্জ "১":	164..264 V AC, 175..275 V DC
ইনপুট ইম্পিডেন্স:	30 kΩ (AC), 134 kΩ (DC)
বিচ্ছেদ:	পৃথকভাবে বিচ্ছিন্ন চ্যানেল
ফিল্টার সময় (ডিজিটাল, নির্বাচনযোগ্য):	২, ৪, ৮, ১৬ মিলিসেকেন্ড
ইনপুট ফ্রিক uency পরিসর:	৪৭..৬৩ হার্জ
অ্যানালগ ফিল্টার চালু/বন্ধ বিলম্ব:	৫ / ২৮ মিলিসেকেন্ড
সর্বোচ্চ ফিল্ড কেবল দৈর্ঘ্য:	২০০ মিটার (২১৯ গজ) এসি ১০০ পিএফ/মিটার, ৬০০ মিটার ডিসি
একক র‌্যাটেড ইনসুলেশন ভোল্টেজ:	২৫০ ভোল্ট
ডাইইলেকট্রিক টেস্ট ভোল্টেজ:	২০০০ ভোল্ট এসি
পাওয়ার ডিসিপেশন:	প্রায় ২.৮ ওয়াট
+৫ ভোল্ট মডিউলবাস এর বর্তমান খরচ:	৫০ মিলিঅ্যাম্পিয়ার
+২৪ ভোল্ট মডিউলবাস কারেন্ট খরচ:	0
+২৪ ভোল্ট বহিঃস্থ এর বর্তমান খরচ:	0
সমর্থিত তারের আকার:	কঠিন: ০.০৫–২.৫ মিমি², ৩০–১২ এওয়াজ; তারের গুচ্ছ: ০.০৫–১.৫ মিমি², ৩০–১২ এওয়াজ
সুপারিশকৃত টর্ক:	০.৫-০.৬ নিউটন-মিটার
ছাঁটাইয়ের দৈর্ঘ্য:	৬-৭.৫ মিমি (০.২৪-০.৩০ ইঞ্চি)

বিবরণ

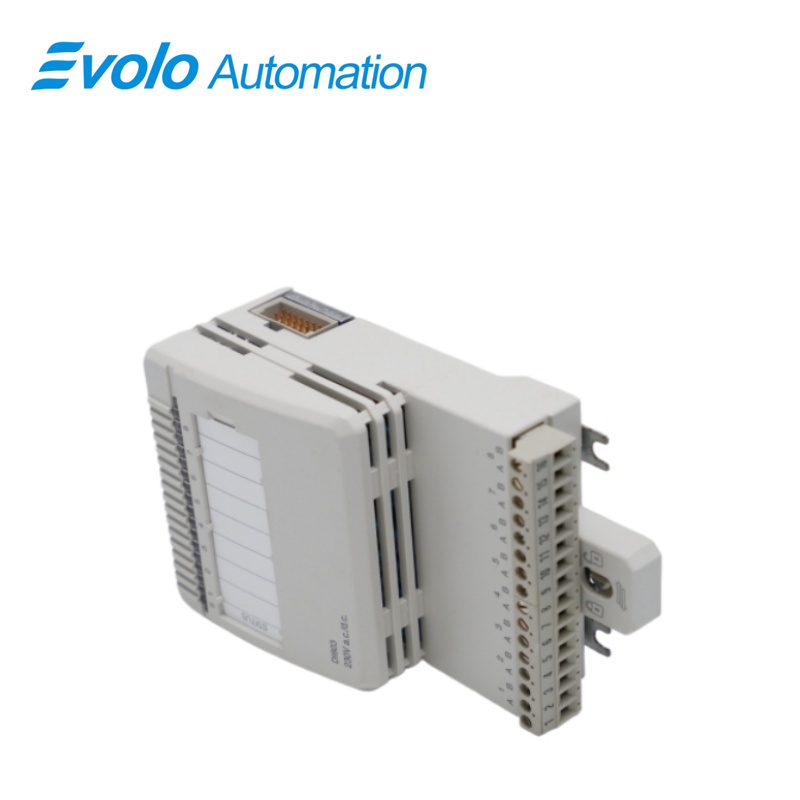

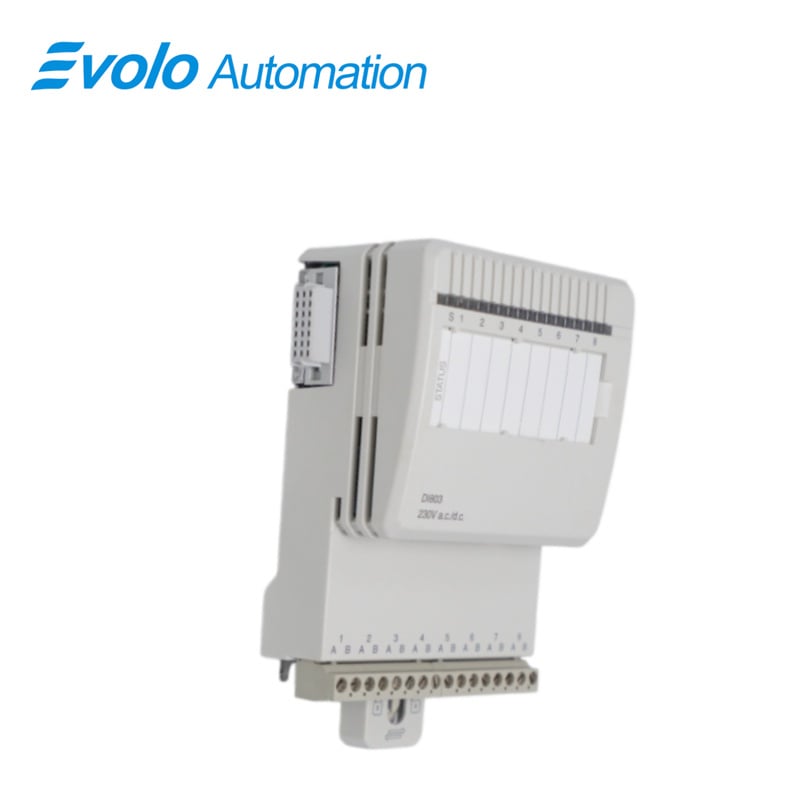

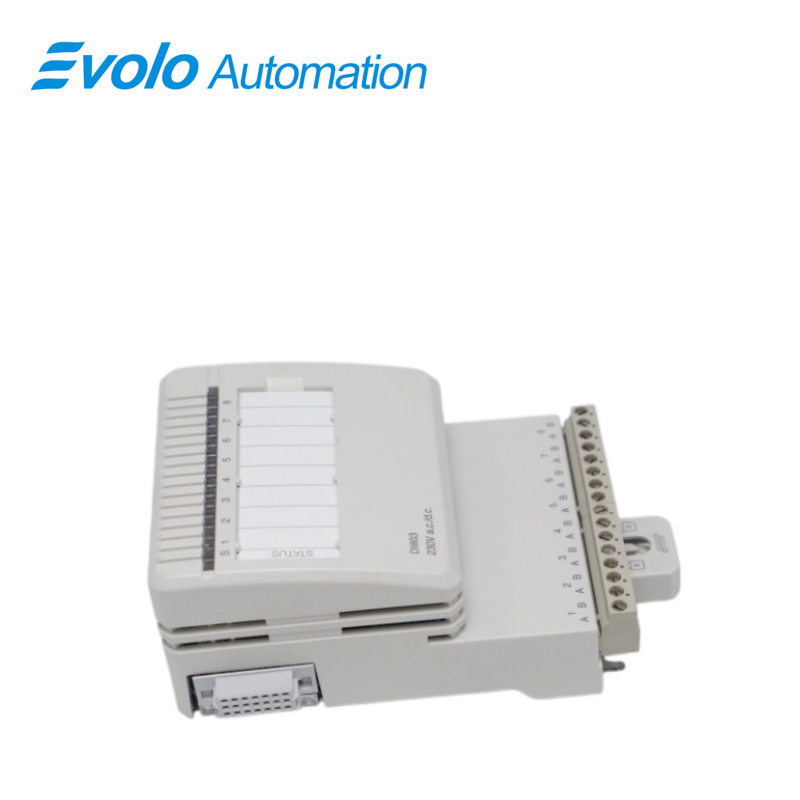

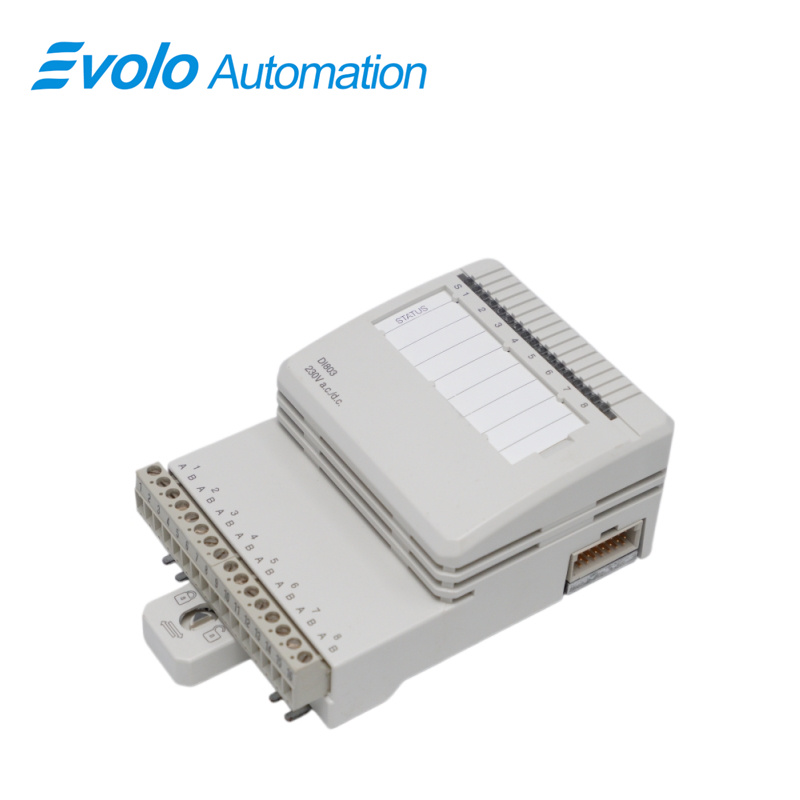

DI803 3BSE022362R1 হল S800 I/O-এর জন্য একটি ৮ চ্যানেল ২৩০ ভোল্ট এসি/ডিসি ডিজিটাল ইনপুট মডিউল। এই মডিউলে ৮টি ডিজিটাল ইনপুট রয়েছে। এসি ইনপুট ভোল্টেজ পরিসর ১৬৪–২৬৪ ভোল্ট এবং ২৩০ ভোল্ট এসি-তে ইনপুট কারেন্ট ৭.৬ মিলিঅ্যাম্পিয়ার। ডিসি ইনপুট পরিসর ১৭৫–২৭৫ ভোল্ট এবং ২২০ ভোল্টে ইনপুট কারেন্ট ১.৬ মিলিঅ্যাম্পিয়ার। ইনপুটগুলি পৃথকভাবে আইসোলেটেড। প্রতিটি ইনপুট চ্যানেলে কারেন্ট লিমিটিং উপাদান, ইএমসি সুরক্ষা উপাদান, ইনপুট অবস্থা নির্দেশক LED এবং অপটিক্যাল আইসোলেশন ব্যারিয়ার রয়েছে।

পরিবেশ এবং সার্টিফিকেশন

সিই মার্ক:	হ্যাঁ
অlectricity নিরাপত্তা:	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
বিপজ্জনক অবস্থান:	-
মেরিন সার্টিফিকেশন:	ABS, BV, DNV, LR
অপারেটিং তাপমাত্রা:	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F), অনুমোদনগুলি +৫ থেকে +৫৫ °C-এর জন্য প্রদান করা হয়
সংরক্ষণ তাপমাত্রা：	-40 থেকে +70 °C (-40 থেকে +158 °F)
দূষণ মাত্রা:	ডিগ্রি 2, IEC 60664-1
ক্ষয় প্রতিরোধ:	ISA-S71.04: G3
আপেক্ষিক আর্দ্রতা:	5 থেকে 95 %, অ-ঘনীভূত
সর্বোচ্চ পরিবেশগত তাপমাত্রা:	৫৫ °C (১৩১ °F), উল্লম্ব মাউন্টিংয়ের জন্য ৪০ °C (১০৪ °F)
প্রোটেকশন ক্লাস:	IEC 60529 অনুযায়ী IP20
যান্ত্রিক কার্যকরী শর্তাবলী:	IEC/EN 61131-2
ইএমসি:	EN 61000-6-4 এবং EN 61000-6-2
ওভারভোল্টেজ শ্রেণিবিভাগ:	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
সরঞ্জাম শ্রেণি:	IEC 61140 অনুযায়ী ক্লাস I (ভূ-সংযুক্ত রক্ষণশীল)
RoHS অনুমোদন:	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
WEEE অনুযায়ী অনুমোদিত:	ডিরেক্টিভ/২০১২/১৯/ইইউ

প্রয়োগ

ফাইন কেমিক্যাল ও বিপজ্জনক পদার্থ উৎপাদন কারখানা:

রিয়াক্টর ও নিরাপত্তা ভাল্ভের অবস্থা মনিটর করার জন্য ব্যবহৃত হয়। চ্যানেলগুলির মধ্যে সম্পূর্ণ আইসোলেশন থাকার কারণে, যদি কোনও সেন্সর ভুলক্রমে উচ্চ ভোল্টেজে সংযুক্ত হয় বা গ্রাউন্ডিং ত্রুটির শিকার হয়, তবুও সম্পূর্ণ I/O কার্ডটি ক্ষতিগ্রস্ত হবে না, যার ফলে অন্যান্য গুরুত্বপূর্ণ সংকেতের মনিটরিং নিরবিচ্ছিন্ন থাকে।

পাওয়ার ও এনার্জি প্লান্ট (সাবস্টেশন অতিরিক্ত মনিটরিং):

উচ্চ-ফ্রিকোয়েন্সি ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ সমৃদ্ধ সুইচইয়ার্ড পরিবেশে, স্বাধীন আইসোলেশন গ্রুপগুলি কমন-মোড হস্তক্ষেপ কার্যকরভাবে অবরুদ্ধ করে, যার ফলে সুইচ অবস্থার ফিডব্যাকের প্রামাণিকতা নিশ্চিত হয়।

অর্ধপরিবাহী ও প্রিসিশন ইলেকট্রনিক্স প্লান্ট:

ক্লিনরুম নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত হয়। এর উচ্চ স্থিতিশীলতা পরিবেশগত পরামিতিগুলির (যেমন ফ্যানের অবস্থা এবং ডিফারেনশিয়াল প্রেশার অ্যালার্ম) ২৪/৭ অবিচ্ছিন্ন অর্জন নিশ্চিত করে।

বৈশিষ্ট্য এবং সুবিধা

২৩০ ভোল্ট এ.সি./ডি.সি. ইনপুটের জন্য ৮ চ্যানেল, কারেন্ট সিঙ্কিং সহ

পৃথকভাবে বিচ্ছিন্ন চ্যানেল

ফিল্ড ইনপুট পাওয়ারের ভোল্টেজ সুপারভিশন

ইনপুট স্ট্যাটাস ইন্ডিকেটরগুলি

সিগন্যাল ফিল্টারিং

ডিট্যাচেবল কানেক্টরের মাধ্যমে প্রক্রিয়া সংযোগ

চিকিৎসা নির্ণয়

সামনের LED: S(ট্যাটাস) (চালু বা ত্রুটি), চ্যানেল 1-16 ("0" বা "1")

সুপারভিশন: চ্যানেল ৮-এ প্রক্রিয়া ভোল্টেজ সুপারভিশন

তদারকির অবস্থা নির্দেশক: মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DI803 3BSE022362R1 এবং DI801-এর মধ্যে প্রধান পার্থক্যগুলি কী কী?
উত্তর: DI801-এ ১৬টি চ্যানেল রয়েছে যার সাধারণ গ্রাউন্ড আছে, অন্যদিকে DI803-এ ৮টি চ্যানেল রয়েছে যার প্রতিটির স্বাধীন আইসোলেশন রয়েছে। DI803 উচ্চতর নিরাপত্তা প্রদান করে কিন্তু চ্যানেল ঘনত্ব কম।

প্রশ্ন ২: DI803 3BSE022362R1 কি ক্রমিক ঘটনা রেকর্ডিং (SOE) সমর্থন করে?
উত্তর: না। ১ মিলিসেকেন্ড-স্তরের রিকলের জন্য DI830 ব্যবহার করতে হবে।

প্রশ্ন ৩: DI803 3BSE022362R1 কি হট-সোয়াপিং সমর্থন করে?
উত্তর: হ্যাঁ। মডিউলগুলি বাস বা পাওয়ার সাপ্লাই বিচ্ছিন্ন না করেই সিস্টেম চালু অবস্থায় সরাসরি সরিয়ে এবং প্রতিস্থাপন করা যেতে পারে।

প্রশ্ন ৪: DI803 3BSE022362R1-এর সংকেত সংযুক্ত করার পরেও কেন এলইডিগুলি জ্বলছে না?
উত্তর: ঐ চ্যানেলের সাধারণ টার্মিনালটি সঠিকভাবে সংযুক্ত করা হয়েছে কিনা তা পরীক্ষা করুন। প্রতিটি DI803 3BSE022362R1-এর জন্য একটি স্বাধীন পাওয়ার সাপ্লাই লুপ প্রয়োজন।
