Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
DI803 3BSE022362R1 |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Məhsulun adı: |
Rəqəmsal Giriş Modulu |
|
Model: |
DI803 3BSE022362R1 |
|
Siqnal xüsusiyyətləri: |
230 V AC, 220 V DC |
|
Kanal sayı: |
8 |
|
Sinyal Növü: |
Cərəyanı udan |
|
HART dəstəyi: |
No |
|
SOE dəstəyi: |
No |
|
Redundansiya: |
No |
|
Yüksək Bütövlük: |
No |
|
Daxili təhlükəsizlik: |
No |
|
Mexanika: |
S800L |
|
En: |
86,1 mm (3,4″) |
|
Dərinlik: |
58,5 mm (2,3″) |
|
Hündürlük: |
110 mm (4,33″) |
|
Çəki: |
0,24 kq (0,53 lbs.) |
|
Giriş gərginliyi aralığı "0": |
0–50 V AC, 0–40 V DC |
|
Giriş gərginliyi aralığı "1": |
164–264 V AC, 175–275 V DC |
|
Giriş impeditasiyası: |
30 kΩ (AC), 134 kΩ (DC) |
|
İzolyasiya: |
Fərdi olaraq izolyasiya edilmiş kanallar |
|
Süzgəc zamanları (rəqəmsal, seçmək mümkündür): |
2, 4, 8, 16 ms |
|
Giriş tezlik aralığı: |
47–63 Hz |
|
Analoq süzgəcinin açılıb-söndürülməsi gecikməsi: |
5 / 28 ms |
|
Maksimum sahə kabellərinin uzunluğu: |
200 m (219 yard) AC 100 pF/m, 600 m DC |
|
Nominal izolyasiya voltajı: |
250 V |
|
Dielektrik sınaq gərginliyi: |
2000 V AC |
|
Güc sərfi: |
Tipik 2,8 Vt |
|
Cari istehlak +5V Modulbus: |
50 mA |
|
Cari istehlak +24V Modulbus: |
0 |
|
Cərəyan istehlakı +24 V Xarici: |
0 |
|
Dəstəklənən naqil ölçüsü: |
Birbaşa: 0,05–2,5 mm², 30–12 AWG; Çoxtelli: 0,05–1,5 mm², 30–12 AWG |
|
Tövsiyə olunan burma momenti: |
0,5–0,6 Nm |
|
Soyulma uzunluğu: |
6–7,5 mm (0,24–0,30 düym) |
Təsvir

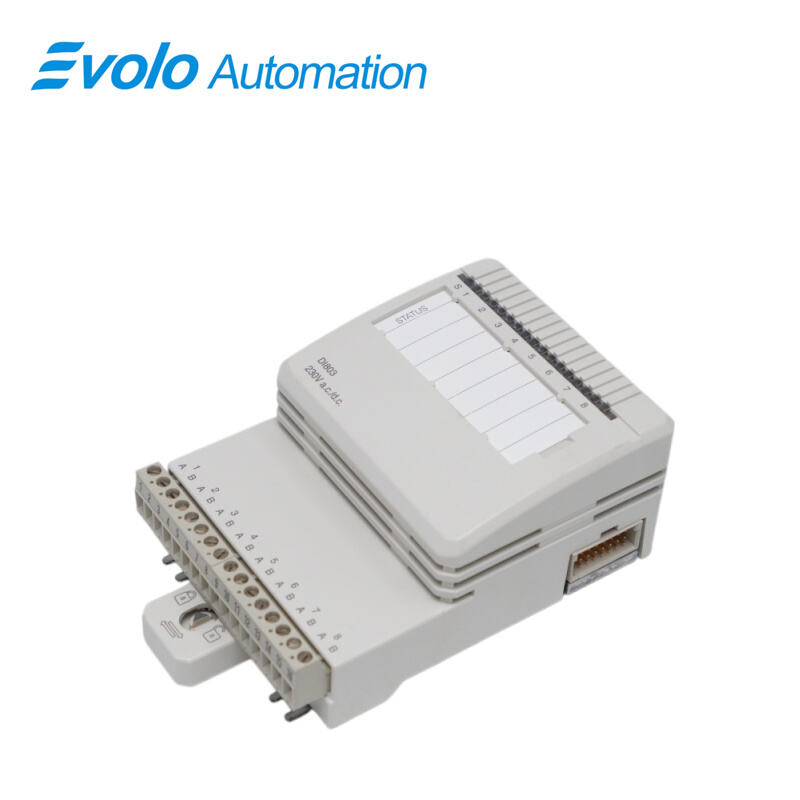

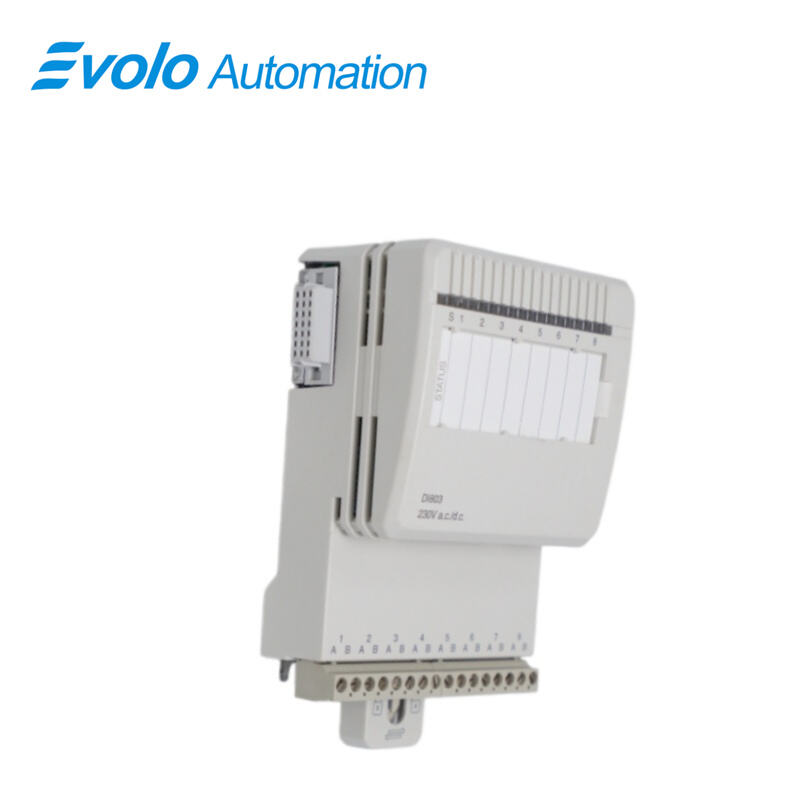

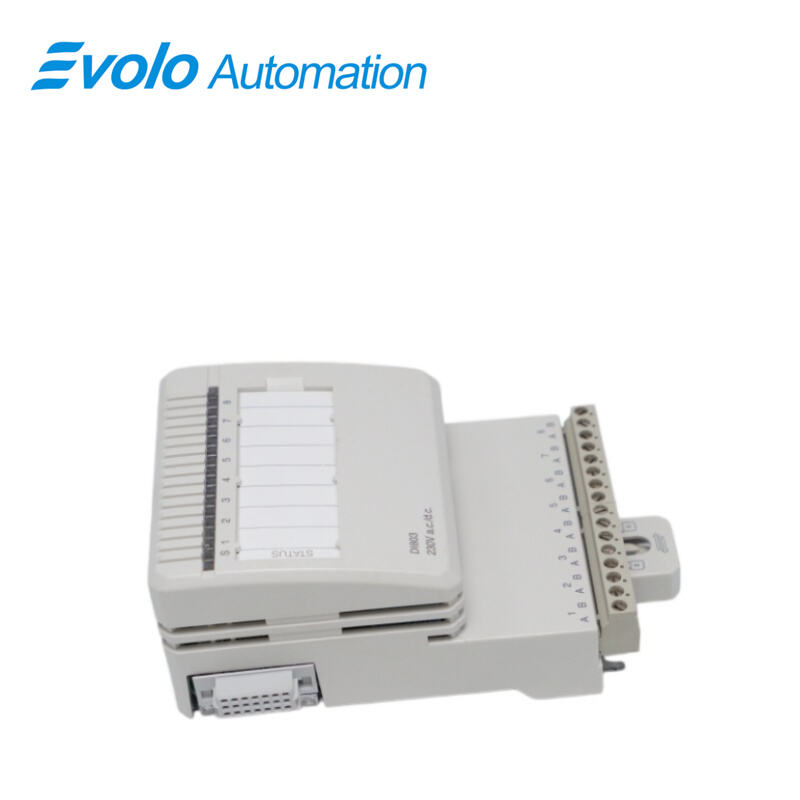

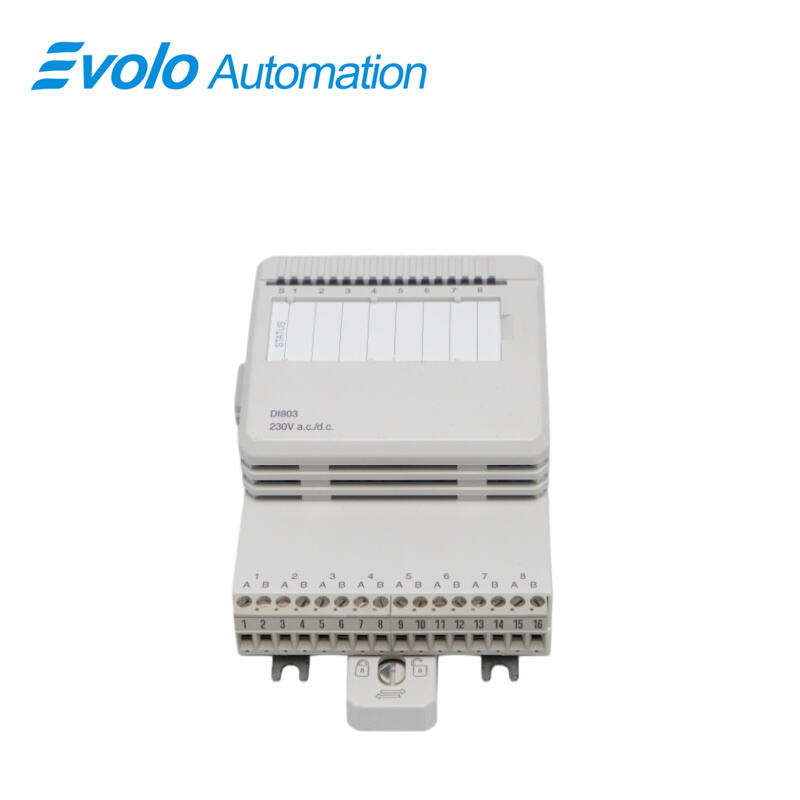

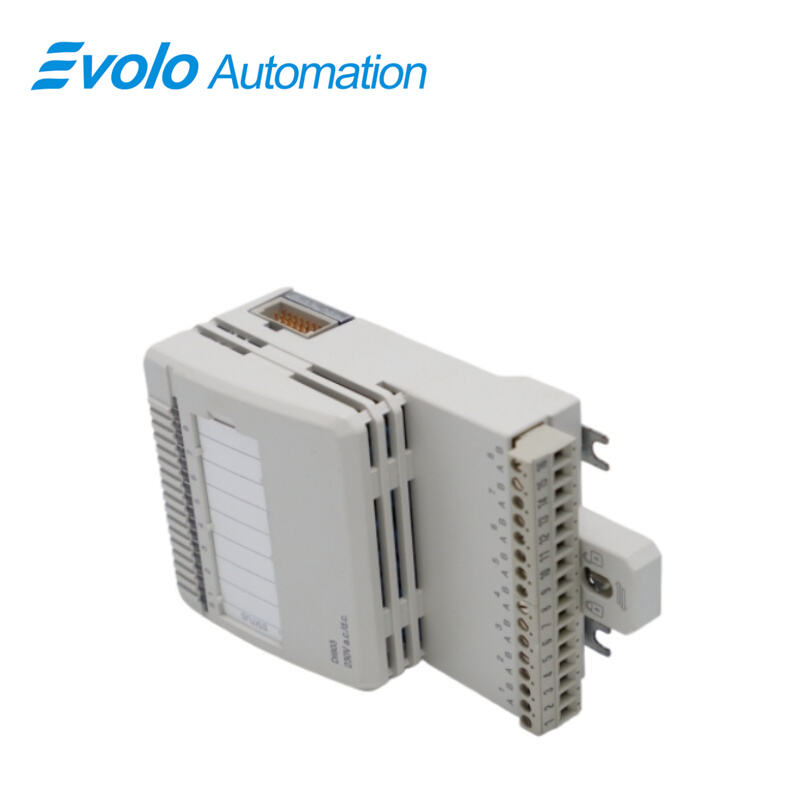

DI803 3BSE022362R1 modulu S800 I/O üçün 230 V dəyişən cərəyan/daimi cərəyanlı 8 kanallı rəqəmsal giriş moduludur. Bu modulda 8 rəqəmsal giriş var. Dəyişən cərəyan giriş gərginliyi aralığı 164–264 V, 230 V dəyişən cərəyanda isə giriş cərəyanı 7,6 mA-dir. Daimi cərəyan giriş aralığı 175–275 V, 220 V-də isə giriş cərəyanı 1,6 mA-dir. Girişlər fərdi olaraq izolyasiya edilmişdir. Hər bir giriş kanalı cərəyan məhdudlaşdırıcı komponentlərdən, EMC qoruma komponentlərindən, giriş vəziyyəti göstəricisi LED-dən və optik izolyasiya barьерindən ibarətdir.
Mühit və sertifikatlaşdırma
|
CE nişanı: |
Bəli |
|
Elektrik xoşbəxtliyi: |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Təhlükəli yer: |
- |
|
Dəniz sertifikatı: |
ABS, BV, DNV, LR |
|
İşləmə temperaturu: |
0 ilə +55 °C (+32 ilə +131 °F); təsdiqlər +5 ilə +55 °C temperatur aralığı üçün verilir |
|
Saxlama temperaturu: |
-40 ilə +70 °C (-40 ilə +158 °F) |
|
Çirklənmə dərəcəsi: |
Dərəcə 2, IEC 60664-1 |
|
Korrozziya Qoruyucusu: |
ISA-S71.04: G3 |
|
Nisbi Rütubət: |
5–95 %, kondensasiya olmamaq şərti ilə |
|
Maksimal ətraf temperaturu: |
55 °C (131 °F), şaquli quraşdırma üçün 40 °C (104 °F) |
|
Qoruma sinifi: |
IEC 60529-a görə IP20 |
|
Mexaniki iş şəraiti: |
IEC/EN 61131-2 |
|
EMC: |
EN 61000-6-4 və EN 61000-6-2 |
|
Gərginlik artımının kateqoriyaları: |
IEC 61140-ə əsasən Sinif I (torpaqlanmış) |
|
Avadanlıq sinifi: |
IEC 61140-ə əsasən Sinif I (torpaqlanmış) |
|
RoHS Tələblərinə Uyğunluq: |
AB RoHS, BƏƏ RoHS, Çin RoHS |
|
WEEE uyğunluğu: |
DIRECTIVE/2012/19/EU |
Tətbiqlər
Dəqiq kimya və təhlükəli materiallar zavodları:
Reaktorlar və təhlükəsizlik klapanlarının vəziyyətini izləmək üçün istifadə olunur. Kanallar arasındakı tam izolyasiya sayəsində sensor yüksək gərginliyə qeyri-qəsdən qoşulsaydı və ya qroundinq arızası baş versə belə, bütün giriş/çıxış kartı yanmaz və digər vacib siqnalların izlənilməsi təmin olunur.
Elektroenerji və Enerji Qurğuları (Trafoaltı Qurğuların Köməkçi İzleməsi):
Yüksək tezlikli elektromaqnit maneələri ilə dolu açıq elektrik qurğusu mühitində müstəqil izolyasiya qrupları ümumi rejimli maneələri effektiv şəkildə bloklayır və açarların vəziyyəti haqqında geri əlaqənin doğruluğunu təmin edir.
Yarımkeçirici və Dəqiq Elektronika Qurğuları:
Təmiz otaq idarəetmə sistemlərində istifadə olunur. Onun yüksək sabitliyi fanatların vəziyyəti və diferensial təzyiq xəbərdarlıqları kimi mühit parametrlərinin 24/7 dayanıqlı toplanmasını təmin edir.
Xüsusiyyətləri və faydaları
230 V dəyişən cərəyan/daimi cərəyan girişləri üçün 8 kanal (cərəyanın çıxışı ilə)
Fərdi olaraq izolyasiya edilmiş kanallar
Sahə giriş enerjisinin gərginlik nəzarəti
Giriş statusu göstəriciləri
Siqnal filtrləməsi
Ayrıla bilən konnektorlar vasitəsilə proses qoşulması
Diagnostics
Ön LED-lər: S(tatus) (işləmə və ya arıza), Kanal 1–16 ("0" və ya "1")
Nəzarət: Kanal 8-də proses gərginliyinin nəzarəti
Nəzarətin status göstəricisi: Modul xətası, Modul xəbərdarlığı, Kanal xətası
Tez-tez verilən suallar
S1: DI803 3BSE022362R1 və DI801 arasında əsas fərqlər nələrdir?
C: DI801 16 kanallı, ümumi torpaqlanmaya malikdir, halbuki DI803 8 kanallı, müstəqil izolyasiyalıdı. DI803 daha yüksək təhlükəsizlik təmin edir, lakin kanal sıxlığı aşağıdır.
S2: DI803 3BSE022362R1 ardıcıl hadisə qeydiyyatını (SOE) dəstəkləyir?
C: Xeyr. 1 ms səviyyəsində yaddaşda saxlama üçün DI830 istifadə olunmalıdır.
S3: DI803 3BSE022362R1 isti dəyişdirməni dəstəkləyir?
C: Bəli. Modullar avtobus və ya enerji təchizatını kəsmədən sistem işləyərkən birbaşa çıxarılıb dəyişdirilə bilər.
S4: DI803 3BSE022362R1-ə siqnal qoşulmuşdur, lakin LED-lər niyə yanmır?
C: Həmin kanal üçün ümumi terminalla bağlantıların düzgün olub olmadığını yoxlayın. Hər bir DI803 3BSE022362R1 müstəqil enerji təchizatı dövrəsi tələb edir.
