PM860AK01 3BSE066495R1 কন্ট্রোলার, চীনের PM860AK01 3BSE066495R1 কন্ট্রোলার নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	PM860AK01 3BSE066495R1
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

প্যারামিটার	মান
মডেল	PM860AK01 3BSE066495R1
মাপ	১২ × ১৯ × ১৩.৫ সেমি
ওজন	০.৯২ কেজি
ছাঁটাই	No
উচ্চ অখণ্ডতা	No
ক্লক ফ্রিকুয়েন্সি	৪৮ মেগাহার্জ
কার্যকারিতা (১০০০টি বুলিয়ান অপারেশন)	০.২৩ মিলিসেকেন্ড
কার্যকারিতা	০.২৩ মিলিসেকেন্ড
মেমরি	১৬ এমবি (800xA 5.1 FP4 থেকে)
অ্যাপ্লিকেশনের জন্য উপলব্ধ RAM	১০.৩৪৬ মেগাবাইট (৮০০xA ৫.১ FP৪ থেকে)
সংরক্ষণের জন্য ফ্ল্যাশ মেমরি	হ্যাঁ
প্রসেসর ধরন	MPC860
দ্বৈত কনফিগারেশনে সুইচওভার সময়	Na
প্রতি কন্ট্রোলারে অ্যাপ্লিকেশন সংখ্যা	32
প্রতি অ্যাপ্লিকেশনে প্রোগ্রাম সংখ্যা	64
প্রতি অ্যাপ্লিকেশনে ডায়াগ্রাম সংখ্যা	128
প্রতি কন্ট্রোলারে টাস্ক সংখ্যা	32
সাইকেল সময়ের সংখ্যা	32
প্রতিটি অ্যাপ্লিকেশন প্রোগ্রামের জন্য সাইকেল সময়	১ মিলিসেকেন্ড পর্যন্ত
ফার্মওয়্যার স্টোরেজ (ফ্ল্যাশ PROM)	২ এমবি
পাওয়ার সাপ্লাই	২৪ ভি ডিসি (১৯.২–৩০ ভি ডিসি)
বিদ্যুৎ খরচ (সাধারণ/সর্বোচ্চ)	১৮০ / ৩০০ মিলি-অ্যাম্পিয়ার
শক্তি অপচয়	৪.৩২ ওয়াট (সর্বোচ্চ ৭.২ ওয়াট)
অতিরিক্ত পাওয়ার সাপ্লাই স্ট্যাটাস ইনপুট	হ্যাঁ
অন্তর্নির্মিত ব্যাকআপ ব্যাটারি	লিথিয়াম, ৩.৬ ভোল্ট
ঘড়ি সমকালীনকরণ	১ মিলিসেকেন্ড (AC 800M কন্ট্রোলারগুলির মধ্যে CNCP প্রোটোকল)
প্রতিটি OPC ক্লায়েন্টের জন্য ইভেন্ট কিউ	সর্বোচ্চ ৩০০০টি ঘটনা
ওপিসি সার্ভারে ট্রান্সমিশন গতি	৩৬–৮৬ ঘটনা/সেকেন্ড, ১১৩–১৪৩ ডেটা মেসেজ/সেকেন্ড
সিইএক্স বাস যোগাযোগ মডিউল	১২টি একক সিইএক্স বাস মডিউল
সিইএক্স বাস সরবরাহ কারেন্ট	সর্বোচ্চ ২.৪ এ
ই/ও ক্লাস্টার (অ-রিডান্ড্যান্ট সিপিইউ)	১টি বৈদ্যুতিক + ৭টি অপটিক্যাল
ই/ও ক্লাস্টার (রিডান্ড্যান্ট সিপিইউ)	Na
ই/ও ক্ষমতা (মডিউলবাস)	সর্বোচ্চ ৯৬টি I/O মডিউল
মডিউলবাস স্ক্যান হার	০–১০০ মিলিসেকেন্ড
বৈদ্যুতিক মডিউলবাস সাপ্লাই কারেন্ট (২৪ ভোল্ট)	সর্বোচ্চ ১.০ অ্যাম্পিয়ার
বৈদ্যুতিক মডিউলবাস সাপ্লাই কারেন্ট (৫ ভোল্ট)	সর্বোচ্চ ১.৫ অ্যাম্পিয়ার
ইথারনেট চ্যানেল	2
ইথারনেট ইন্টারফেস	ইথারনেট IEEE 802.3, ১০ মেগাবিট/সেকেন্ড, RJ-45
নিয়ন্ত্রণ নেটওয়ার্ক প্রোটোকল	এমএমএস / আইএসি
প্রস্তাবিত নিয়ন্ত্রণ নেটওয়ার্ক ব্যাকবোন	১০০ মেগাবিট/সেকেন্ড সুইচড ইথারনেট
রিয়েল-টাইম ঘড়ির স্থিতিশীলতা	১০০ ppm (~১ ঘণ্টা/বছর)
RS-232C ইন্টারফেসগুলি	২ (COM3 সার্ভিস / COM4 সাধারণ)
COM3 (RS-232C)	৭৫–১৯২০০ বড, আরজে-৪৫, অ-পৃথকীকৃত, আরটিএস-সিটিএস সমর্থিত
COM4 (RS-232C)	৯৬০০ বড, RJ-45, অপটো-আইসোলেটেড, কোনো RTS-CTS নেই

বিবরণ

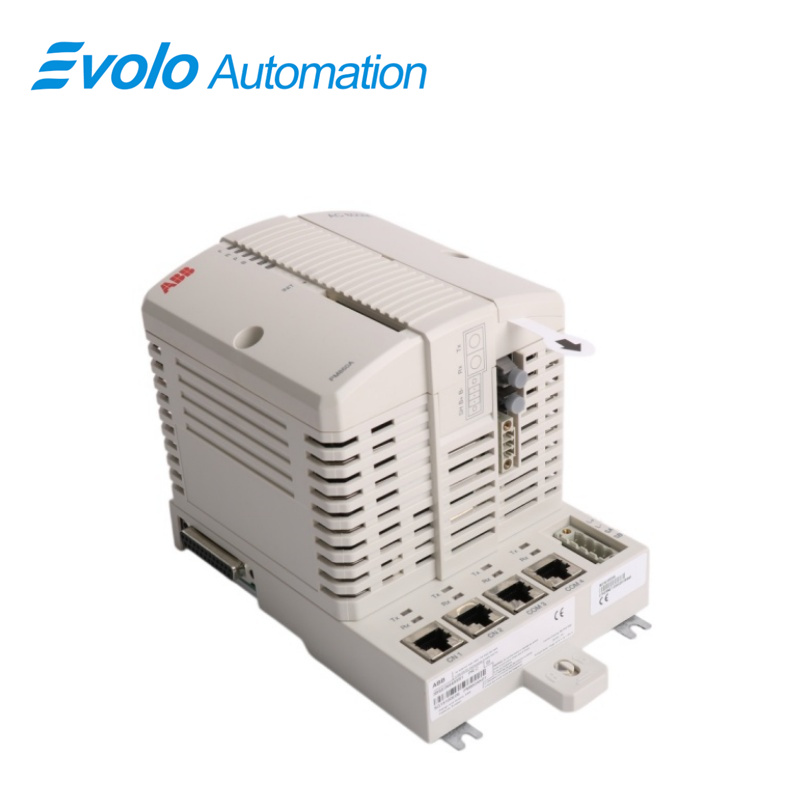

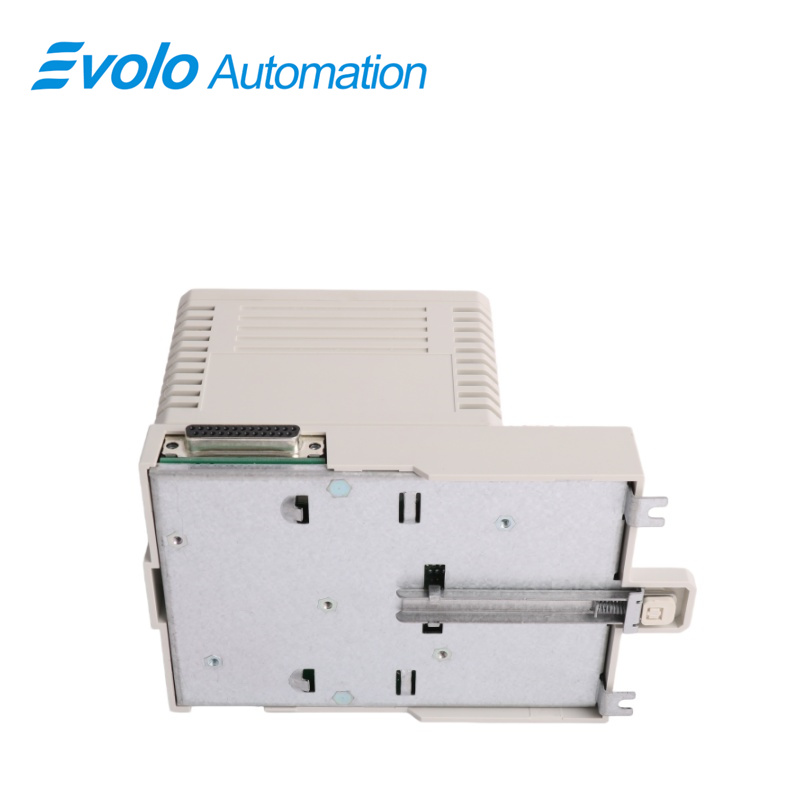

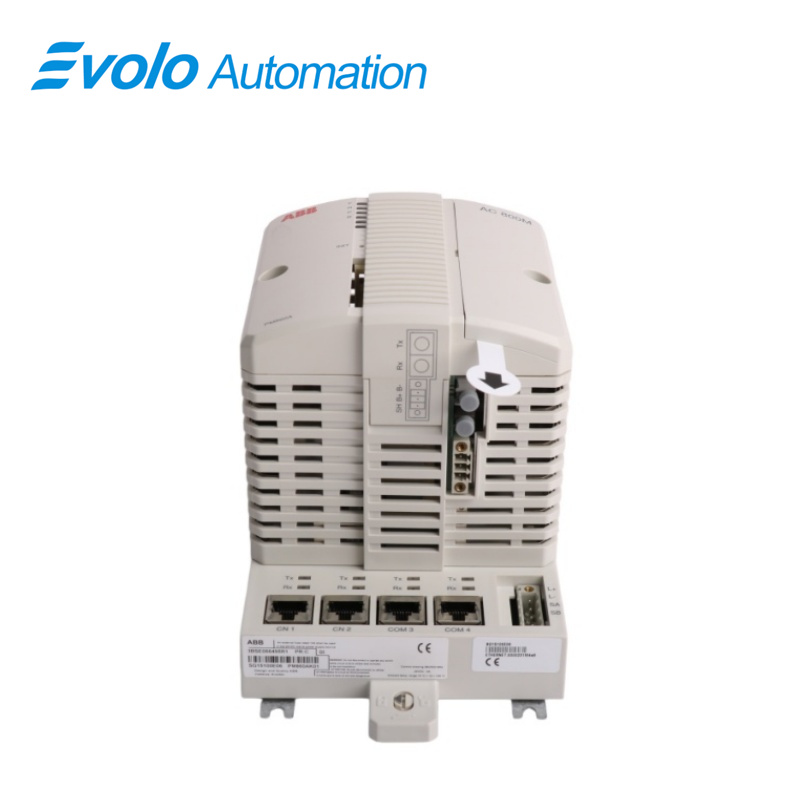

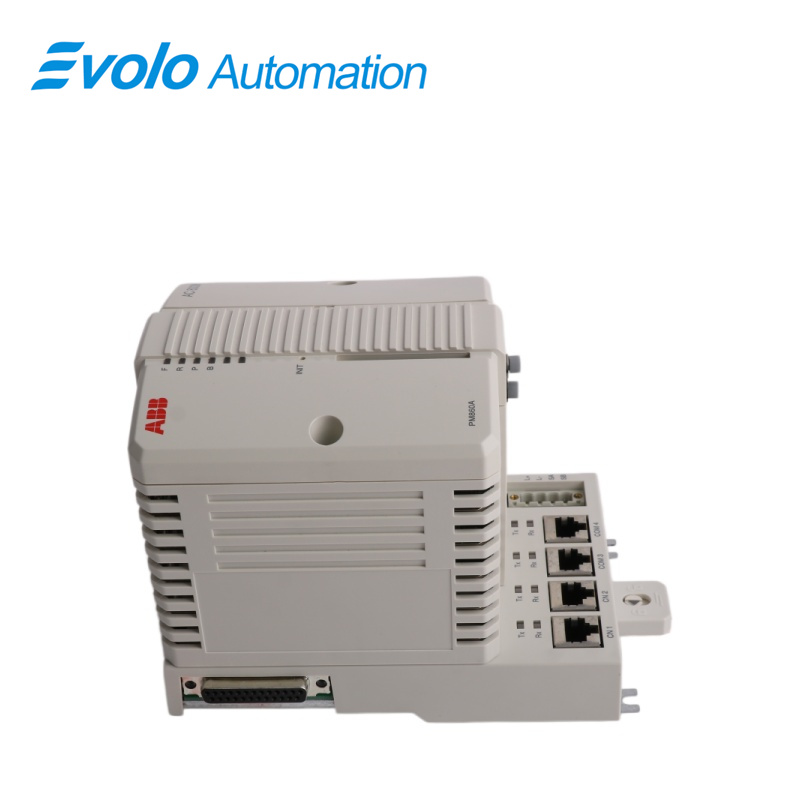

PM860AK01 3BSE066495R1 এটি একটি নিয়ন্ত্রক, যার মধ্যে মাইক্রোপ্রসেসরযুক্ত সিপিইউ বোর্ড, র‍্যাম, রিয়েল-টাইম ঘড়ি, এলইডি নির্দেশক, ইনিট বোতাম এবং কমপ্যাক্টফ্ল্যাশ ইন্টারফেস রয়েছে। বেস প্লেটে ডুয়াল আরজে-৪৫ ইথারনেট (সিএন১/সিএন২) এবং কম৩/কম৪ সিরিয়াল পোর্ট, ডিআইএন রেল স্লাইড-লক মাউন্টিং এবং টিপি৮৩০-এ অনন্য ইথারনেট হার্ডওয়্যার আইডি রয়েছে।

পরিবেশ এবং সার্টিফিকেশন

প্যারামিটার	মান
চালু তাপমাত্রা	০ থেকে +৫৫ °C (+৩২ থেকে +১৩১ °F)
সংরক্ষণ তাপমাত্রা	-40 থেকে +70 °C (-40 থেকে +158 °F)
তাপমাত্রা পরিবর্তনের হার	৩ °C/মিনিট (IEC/EN 61131-2)
পরিবেশ পর্যায়	ডিগ্রি ২ (IEC/EN 61131-2)
ক্ষয় রোধ	G3 (ISA 71.04 অনুযায়ী)
আপেক্ষিক আর্দ্রতা	৫ থেকে ৯৫%, অ-কনডেন্সিং
শব্দ উত্সর্গ	< 55 dB(A)
কম্পন (১০–৫০ হার্টজ)	০.০৩৭৫ মিমি বিস্তার
কম্পন (৫০–১৫০ হার্টজ)	০.৫ জি ত্বরণ
কম্পন (৫–৫০০ হার্টজ)	০.২ জি ত্বরণ
নির্ধারিত আইসোলেশন ভোল্টেজ	৫০০ ভোল্ট এসি
ডাই-ইলেকট্রিক পরীক্ষা ভোল্টেজ	50 ভি
সুরক্ষা শ্রেণী	IP20 (EN 60529, IEC 529)
উচ্চতা রেটিং	সর্বোচ্চ ২০০০ মিটার (IEC/EN 61131-2)
ইএমসি নির্গমন ও অপ্রভাবিতা	EN 61000-6-4 / EN 61000-6-2
পরিবেশগত শ্রেণিবিভাগ	শিল্প
CE মার্ক	হ্যাঁ
বৈদ্যুতিক নিরাপত্তা মান	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
বিপজ্জনক অবস্থান অনুমোদন	cULus ক্লাস ১, জোন ২; AEx nA IIC T4; Ex nA IIC T4 Gc X
মেরিন প্রমাণপত্র	ABS, BV, DNV-GL, LR
টিউভি অনুমোদন	No
ROHS অনুবর্তন	ইইউ রোহস, ইউএইচএ রোহস, সিএন রোহস
ওয়েসি অনুযায়ী অনুপালন	ডিরেক্টিভ ২০১২/১৯/ইইউ

প্রয়োগ

সঠিক কাগজ উৎপাদন কারখানা: কাগজ তৈরির প্রক্রিয়ায় যুক্তি ও সময় নিয়ন্ত্রণ।

মাঝারি আকারের রাসায়নিক কারখানা: উৎপাদন নিরাপত্তা নিশ্চিত করতে রিয়াক্টরগুলির তাপমাত্রা ও চাপ মনিটরিং করা।

বর্জ্য থেকে শক্তি উৎপাদন কারখানা: দহন চুল্লি এবং ধোঁয়া গ্যাস চিকিৎসা ব্যবস্থার স্বয়ংক্রিয় নিয়ন্ত্রণ।

জল পরিশোধন কারখানা: পাম্প সেটগুলির পরিবর্তনশীল ফ্রিক uency ড্রাইভ সময়সূচীকরণ এবং জলের গুণমান পর্যবেক্ষণের ডেটা সংকলন।

আকরিক প্রক্রিয়াকরণ কারখানা: কনভেয়ার সিস্টেম এবং খনিজ প্রক্রিয়াকরণ পদ্ধতির বিতরণকৃত নিয়ন্ত্রণ।

বৈশিষ্ট্য এবং সুবিধা

বিশ্বস্ততা এবং সরল ত্রুটি নির্ণয় পদ্ধতি

মডিউলার ডিজাইন, যা ধাপে ধাপে সম্প্রসারণের অনুমতি দেয়

আবাসন ছাড়াই IP20 শ্রেণির সুরক্ষা

কন্ট্রোলারটি 800xA কন্ট্রোল বিল্ডার দিয়ে কনফিগার করা যেতে পারে

কন্ট্রোলারটির পূর্ণ EMC সার্টিফিকেশন রয়েছে

অপ্টিমাম যোগাযোগ সংযোগের জন্য মানদণ্ড অনুসারে তৈরি হার্ডওয়্যার (ইথারনেট, PROFIBUS DP, ইত্যাদি)

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এটি কি? PM860AK01 3BSE066495R1 ?
উত্তর: এটি একটি কন্ট্রোলার।

প্রশ্ন: আসলে এই PM860AK01 3BSE066495R1 "কিট"-এ কী কী অন্তর্ভুক্ত?
উত্তর: এটিতে PM860A প্রসেসর মডিউল, TP830 বেসবোর্ড এবং প্রয়োজনীয় ওয়্যারিং টার্মিনাল অন্তর্ভুক্ত থাকে, যা একটি সম্পূর্ণ ইনস্টলেশন ইউনিট গঠন করে।

প্রশ্ন: ৮ এমবি মেমরিতে কতগুলি সংকেত পরিচালনা করা যায়? PM860AK01 3BSE066495R1 ?
উত্তর: সাধারণত প্রোগ্রাম লজিকের জটিলতার উপর নির্ভর করে ৫০০ থেকে ১০০০টি I/O পয়েন্ট পরিচালনা করা হয়।

প্রশ্ন: যদি PM860AK01 3BSE066495R1 নিয়ন্ত্রক ব্যর্থ হলে, মডিউল প্রতিস্থাপনের সময় পুনরায় ওয়্যারিং করা আবশ্যক হয়?
উত্তর: না। ওয়্যারিং TP830 বেসবোর্ডে স্থায়ীভাবে সংযুক্ত থাকে। শুধুমাত্র পুরানো প্রসেসরটি সরিয়ে নতুন মডিউলটি সন্নিবেশ করান; প্রোগ্রামটি রিডান্ডেন্ট টার্মিনাল বা ফ্ল্যাশ কার্ড থেকে সিঙ্ক্রোনাইজ করা যায়।

প্রশ্ন: এই PM860AK01 3BSE066495R1 modbus প্রোটোকল সমর্থন করে?
উত্তর: হ্যাঁ। প্রসেসরের অন্তর্নির্মিত সিরিয়াল পোর্টটি সরাসরি Modbus RTU যোগাযোগের জন্য ব্যবহার করা যায়; যদি Modbus TCP প্রয়োজন হয়, তবে এটি অন্তর্নির্মিত ইথারনেট পোর্টের মাধ্যমে অর্জন করা যায়।
