Oorsig
Oorsprongplek: |
Swede |
Handelsnaam: |
ABB |
Modelnommer: |
PM860AK01 3BSE066495R1 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Spesifikasies
|
Parameter |
Waarde |
|
Model |
PM860AK01 3BSE066495R1 |
|
Afmetings |
12 x 19 x 13,5 cm |
|
Gewig |
0,92 kg |
|
Afslag |
No |
|
Hoog integriteit |
No |
|
Klokfrekwensie |
48 MHz |
|
Prestasie (1000 Boolese Operasies) |
0,23 ms |
|
Prestasie |
0,23 ms |
|
Geheue |
16 MB (vanaf 800xA 5.1 FP4) |
|
RAM beskikbaar vir toepassing |
10,346 MB (vanaf 800xA 5.1 FP4) |
|
Flash-geheue vir stoorruimte |
Ja |
|
Prosesseurtipe |
MPC860 |
|
Oorskakeltyd in redundante konfigurasie |
Na |
|
Toepassings per Beheerder |
32 |
|
Programme per Toepassing |
64 |
|
Diagramme per Toepassing |
128 |
|
Take per Beheerder |
32 |
|
Aantal Sikustye |
32 |
|
Siklus tyd per toepassingsprogram |
Tot 1 ms |
|
Firmware-berging (Flash PROM) |
2 MB |
|
Kragtoevoer |
24 V DC (19,2–30 V DC) |
|
Drywingsverbruik (tipies/maksimum) |
180 / 300 mA |
|
Kragverbruik |
4,32 W (7,2 W maks.) |
|
Redundante voedingstatusinvoer |
Ja |
|
Ingeboude reservoerbattery |
Lithium, 3,6 V |
|
Klok-sinkronisasie |
1 ms (CNCP-protokol tussen AC 800M-beheerders) |
|
Gebeurteniswaglys per OPC-kliënt |
Tot 3000 gebeurtenisse |
|
Oordragspoed na OPC-bediener |
36–86 gebeurtenisse/sec, 113–143 databoodskappe/sec |
|
CEX-bus kommunikasie-modules |
12 enkel CEX-busmodules |
|
CEX-bus voedingstroom |
Maks. 2,4 A |
|
I/O-kluisters (nie-redundante CPU) |
1 elektriese + 7 optiese |
|
I/O-kluisters (redundante CPU) |
Na |
|
I/O-kapasiteit (Modulebus) |
Maksimum 96 I/O-modules |
|
Modulebus-skaanfrekwensie |
0–100 ms |
|
Elektriese Modulebus-voedingstroom (24 V) |
Maksimaal 1,0 A |
|
Elektriese Modulebus-voedingstroom (5 V) |
Maksimaal 1,5 A |
|
Eterneet-kanale |
2 |
|
Ethernet-koppelvlak |
Ethernet IEEE 802.3, 10 Mbit/s, RJ-45 |
|
Beheer-netwerkprotokol |
MMS / IAC |
|
Aanbevole beheer-netwerkruggraat |
100 Mbit/s-geskakelde Ethernet |
|
Stabiliteit van die werklike tydklok |
100 ppm (~1 uur/jaar) |
|
RS-232C-koppelvlakke |
2 (COM3-diens / COM4-algemeen) |
|
COM3 (RS-232C) |
75–19200 baud, RJ-45, nie-geïsoleer nie, RTS-CTS ondersteun |
|
COM4 (RS-232C) |
9600 baud, RJ-45, optieso-geïsoleer, sonder RTS-CTS |
Beskrywing

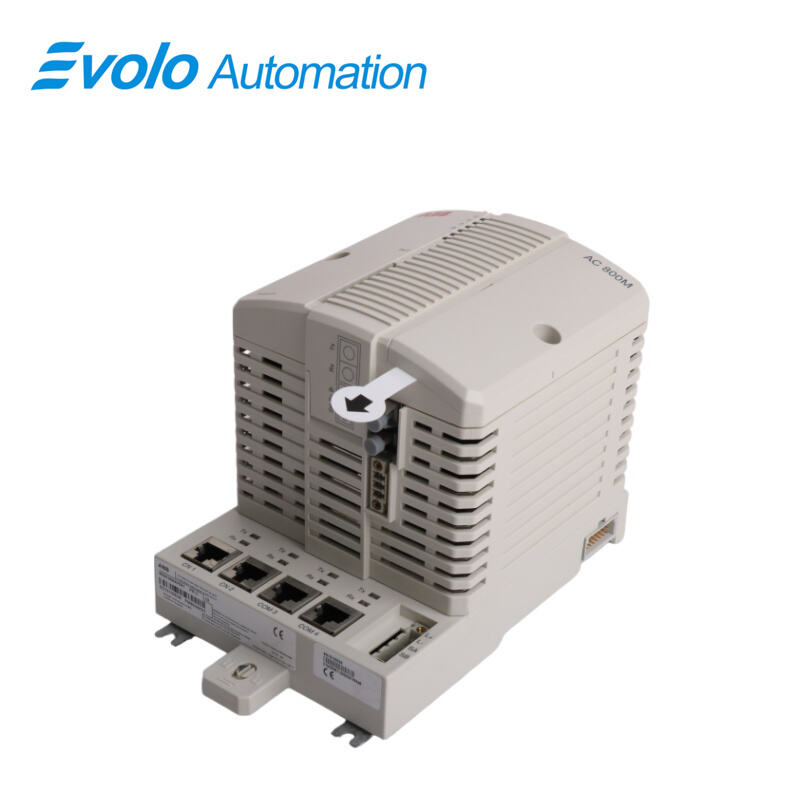

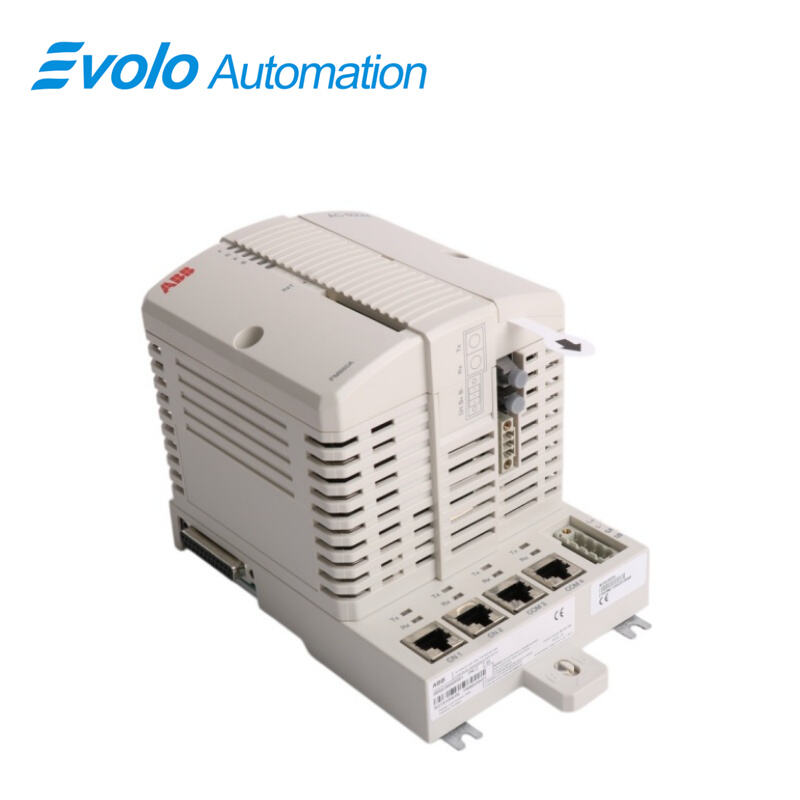

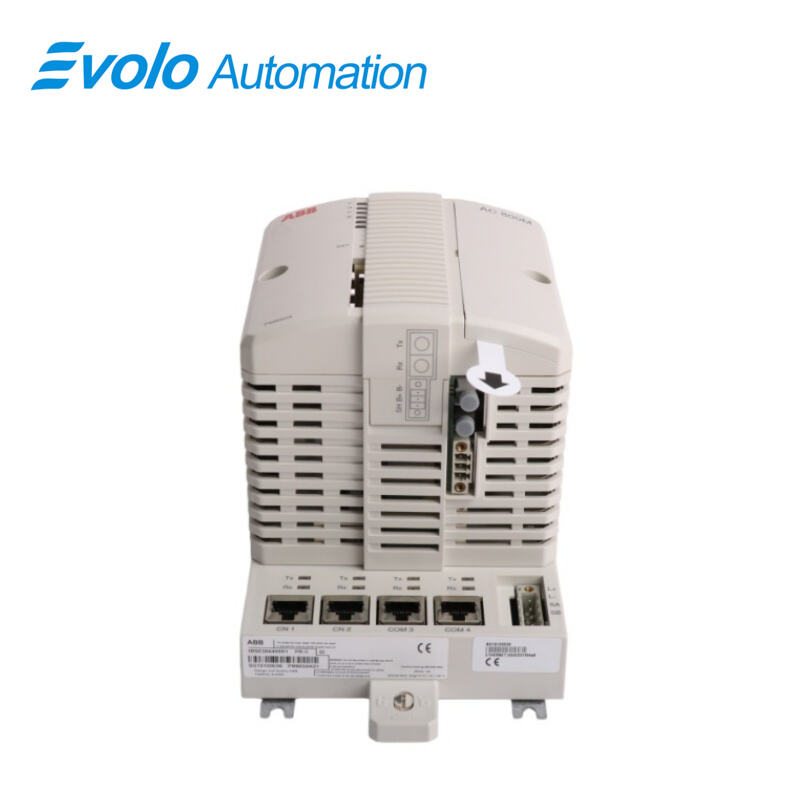

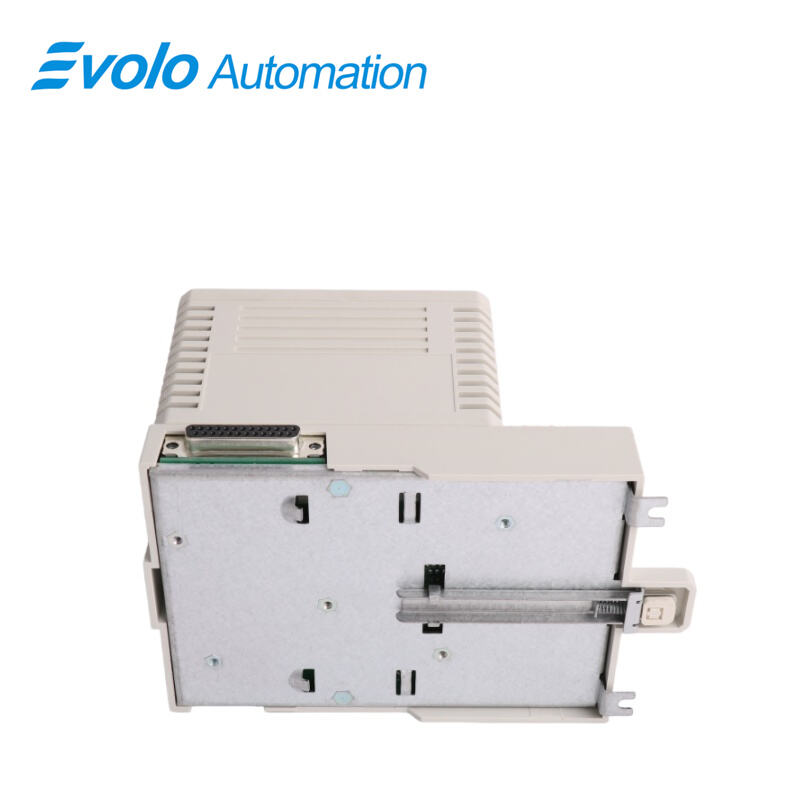

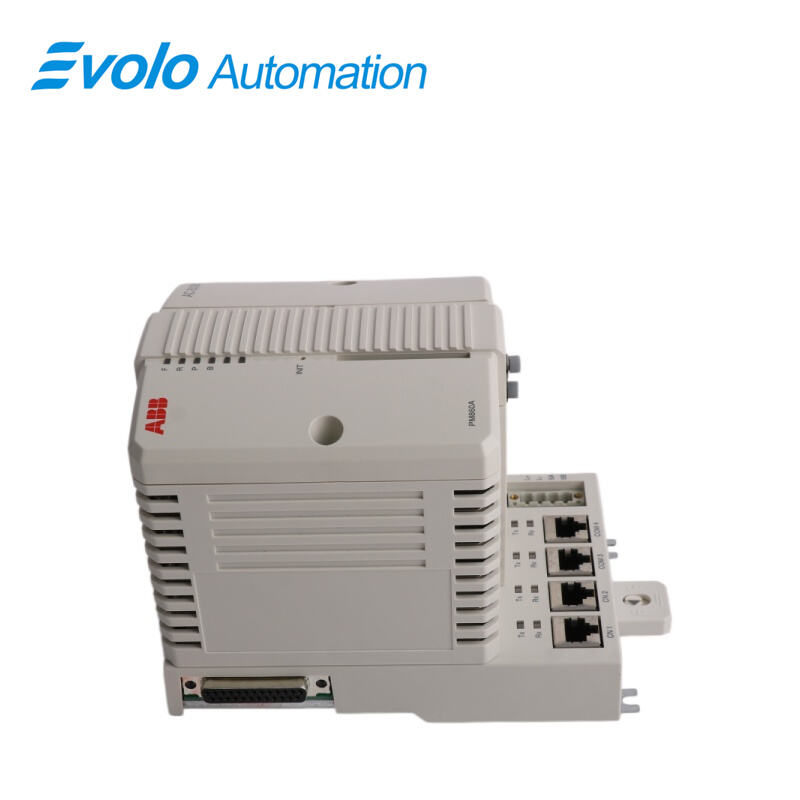

PM860AK01 3BSE066495R1 is 'n beheerder wat 'n CPU-bord met mikroprosesor, RAM, tydwerklike klok, LED-aanduie, INIT-knoppie en CompactFlash-koppelvlak insluit. Die basisplaat sluit dubbele RJ45-Ethernet (CN1/CN2) en COM3/COM4-reekspoorte in, DIN-spoor skuif-slotmontasie en 'n unieke Ethernet-hardeware-ID op die TP830.
Omgewing en Sertifisering
|
Parameter |
Waarde |
|
Bedryfstemperatuur |
0 tot +55 °C (+32 tot +131 °F) |
|
Bergingstemperatuur |
-40 tot +70 °C (-40 tot +158 °F) |
|
Temperatuurveranderingskoers |
3 °C/min (IEC/EN 61131-2) |
|
Verontreinigingsgraad |
Graad 2 (IEC/EN 61131-2) |
|
Korrosiebeskerming |
G3 (volgens ISA 71.04) |
|
Relatiewe humiditeit |
5 tot 95%, nie-kondenserend |
|
Geraasvrystelling |
< 55 dB(A) |
|
Vibrasie (10–50 Hz) |
0,0375 mm amplitude |
|
Vibrasie (50–150 Hz) |
0,5 g versnelling |
|
Vibrasie (5–500 Hz) |
0,2 g versnelling |
|
Nominaal geïsoleerde spanning |
500 V AC |
|
Dielektriese toetsspanning |
50 V |
|
Beskermingsklas |
IP20 (EN 60529, IEC 529) |
|
Hoogtegradering |
Tot 2000 m (IEC/EN 61131-2) |
|
EMK-uitsending en -weerstand |
EN 61000-6-4 / EN 61000-6-2 |
|
Omgewingsklassifikasie |
Nywerheid |
|
CE merk |
Ja |
|
Elektriese veiligheidstandaarde |
EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201 |
|
Goedkeuring vir gevaarlike plekke |
cULus Klasse 1, Sone 2; AEx nA IIC T4; Ex nA IIC T4 Gc X |
|
Maritieme sertifikasies |
ABS, BV, DNV-GL, LR |
|
TÜV-goedkeuring |
No |
|
ROHS-nalewendheid |
EU-RoHS, VAE-RoHS, CN-RoHS |
|
WEEE-nakoming |
RIGLYN 2012/19/EU |
Toepassings
Presisiepulpfabrieke: Logika- en tydbeheer vir die pulpvervaardigingsproses.
Mediumgrootte-chemiese aanlegte: Monitorering van die temperatuur en druk van reaktore om produksieveiligheid te verseker.
Afval-na-energieaanlegte: Geoutomatiseerde beheer van verbrandingskamers en rookgasbehandelingstelsels.
Waterbehandelingsaanlegte: Veranderlike frekwensie-aandrywing van pompstelle en samevoeging van waterkwaliteitmonitoringsdata.
Erwinningsverwerkingsaanlæg: Verspreide beheer van bandkonveiersisteme en mineraalverwerkingsprosedures.
Kenmerke en Voordigte
Betroubaarheid en eenvoudige foutediagnoseprosedures
Modulariteit, wat stapsgewyse uitbreiding moontlik maak
IP20-klasbeskerming sonder die vereiste vir behuising
Die beheerder kan met 800xA Control Builder gekonfigureer word
Die beheerder het volledige EMC-sertifikasie
Hardeware gebaseer op standaarde vir optimale kommunikasie-verbinding (Ethernet, PROFIBUS DP, ens.)
VEE
V: Wat is die PM860AK01 3BSE066495R1 ?
A: Dit is 'n beheerder.
V: Wat presies sluit die PM860AK01 3BSE066495R1 "kit" insluit?
A: Dit sluit die PM860A-prosesmodule, die TP830-basisbord en die nodige bedradingsterminale in, wat 'n volledige installasie-eenheid vorm.
Q: Hoeveel seine kan 8 MB geheue hanteer in die PM860AK01 3BSE066495R1 ?
A: Dit word algemeen aanbeveel om 500 tot 1000 I/O-punte te hanteer, afhangende van die kompleksiteit van die programlogika.
V: As die PM860AK01 3BSE066495R1 beheerder uitval, is herbedrading nodig wanneer die module vervang word?
A: Nee. Die bedrading is vas op die TP830-basisbord vasgemaak. Verwyder net die ou prosessor en steek die nuwe module in; die program kan vanaf die redundante terminaal of die Flash-kaart gesinchroniseer word.
V: Ondersteun die PM860AK01 3BSE066495R1 ondersteun die Modbus-protokol?
A: Ja. Die prosessor se ingeboude reekspoort kan direk vir Modbus RTU-kommunikasie gebruik word; indien Modbus TCP vereis word, kan dit deur die ingeboude Ethernet-poort bereik word.
