Ehtiyatlı prosessor bloku PM866K02 3BSE050199R1

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	PM866K02 3BSE050199R1
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

Təsvir

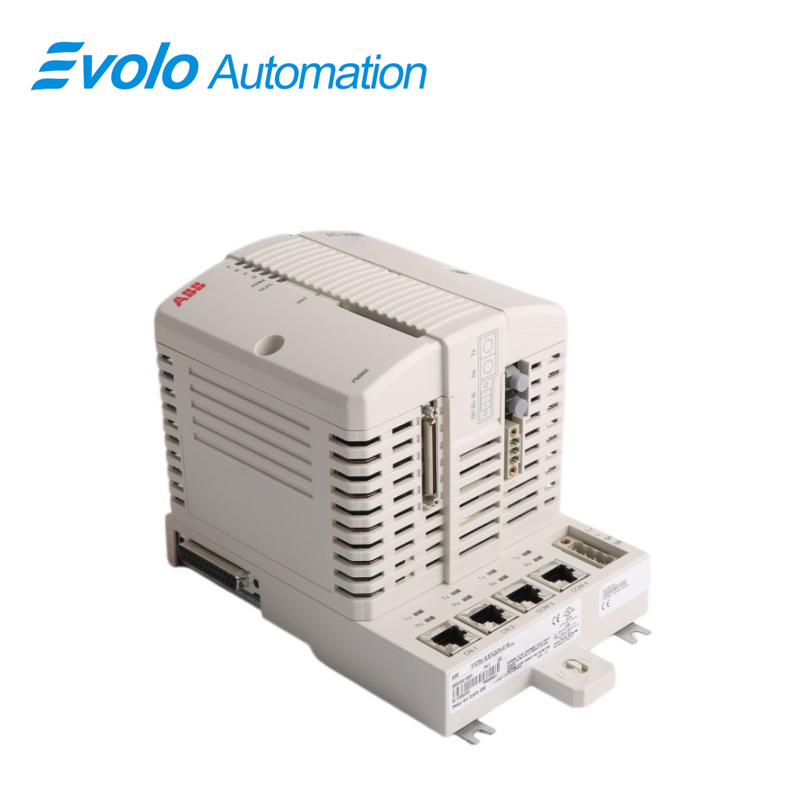

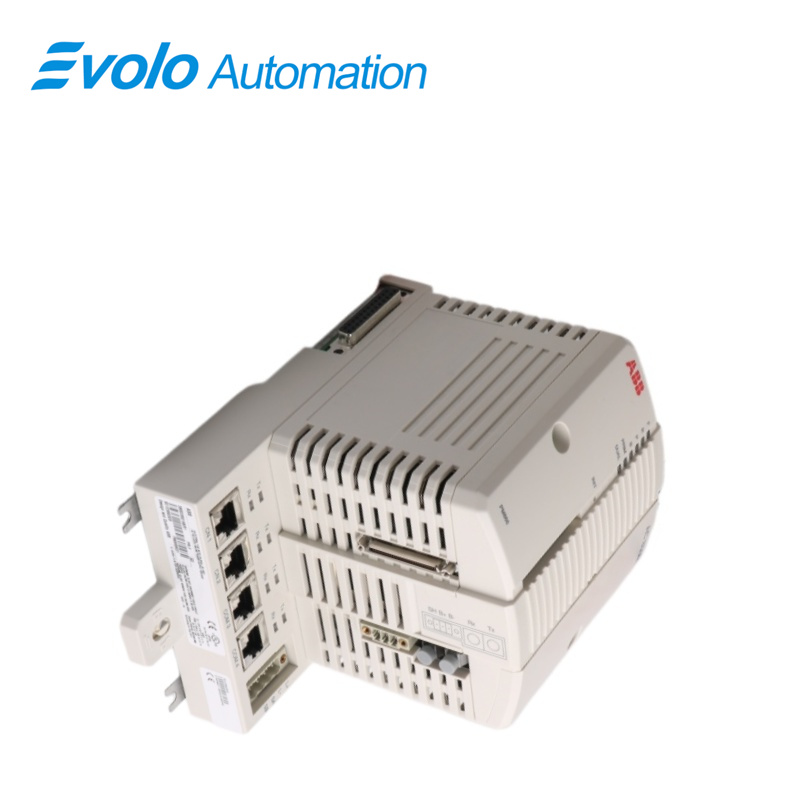

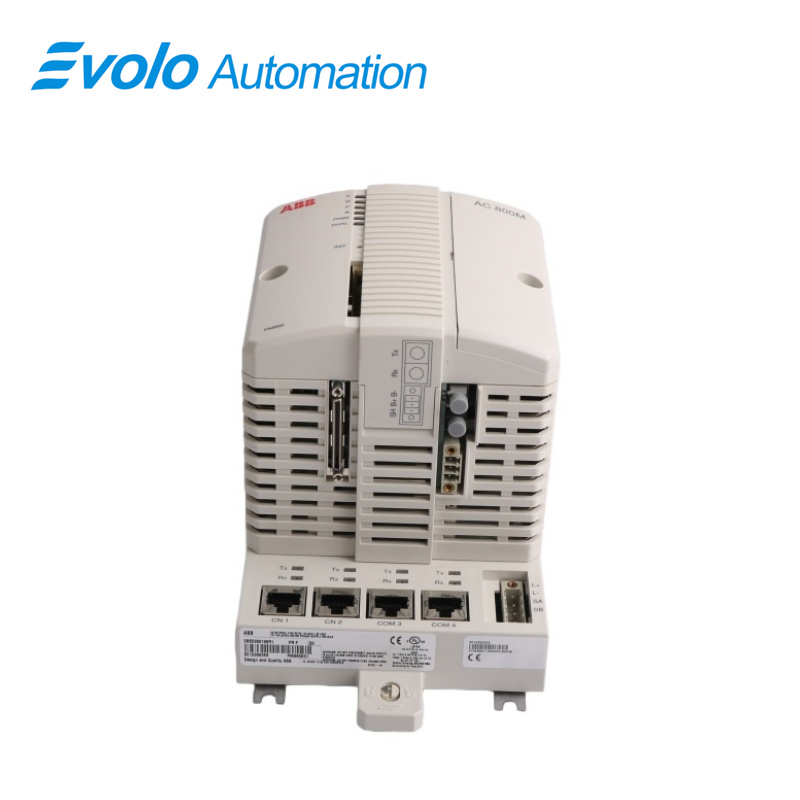

The PM866K02 3BSE050199R1 redundant Processor Unit (RPU) — mikroprosessor, RAM yaddaşı, real vaxt saatı, LED göstəriciləri, INIT düyməsi və CompactFlash interfeysi ilə təchiz edilmiş CPU lövhəsidir. Alt lövhə (base plate) idarəetmə şəbəkəsi üçün iki RJ45 Ethernet portu (CN1, CN2) və iki RJ45 ardıcıl port (COM3, COM4) təmin edir. COM3 portu modem idarəetmə siqnalları olan RS-232C portudur, COM4 isə konfiqurasiya aləti ilə əlaqə üçün izolyasiyalı portdur. Bu qurğu CPU, CEX-Bus, rabitə interfeysləri və S800 I/O modulları üzrə yüksək sistem mövcudluğunu təmin etmək üçün CPU redundansını dəstəkləyir. Bundan əlavə, qurğu sadə DIN raylı sürüşmə və kilidləmə montaj mexanizminə malikdir; hər bir alt lövhə donanım identifikasiyası üçün unikal Ethernet ünvanına malikdir və bu ünvan TP830 etiketində qeyd olunur.

Tətbiqlər

Böyük miqyaslı istilik enerjisi elektrik stansiyaları: Zavodun idarəetməsi üçün əsas düyün kimi xidmət edir və minlərlə giriş/çıxış (I/O) nöqtəsini idarə edir.

Böyük miqyaslı neft-kimya zavodları: Son dərəcə mürəkkəb davamlı istehsal proseslərinin və böyük kompressor qurğularının idarə edilməsi üçün istifadə olunur.

Nüvə elektrik stansiyasının köməkçi sistemləri: Məlumatların emalı qabiliyyəti və etibarlılıq tələblərinin çox yüksək olduğu ssenarilərdə istifadə olunur.

Müasir polad zavodlarının idarəetmə otaqları: Tam avtomatlaşdırılmış dövranlı valrolların böyük miqyaslı real vaxt idarəetmə məntiqini idarə edir.

Böyük farmasevtika zavodları: GAMP standartlarına uyğun olan böyük partiyalı, çoxdəyişənli və mürəkkəb istehsal proseslərini idarə edir.

Xüsusiyyətləri və faydaları

Etibarlılıq və sadə arıza diaqnostika prosedurları

Modulluq — addım-addım genişləndirilməyə imkan verir

Qutuların tələb olunmadığı IP20 sinifli qoruma

İdarəetmə qurğusu 800xA Control Builder ilə konfiqurasiya edilə bilər

İdarəetmə qurğusu tam EMC sertifikatına malikdir

BC810 / BC820 cütündən istifadə edilən hissələnmiş CEX-Şin

Optimal rabitə bağlantısı üçün standartlara əsaslanan hardware (Ethernet, PROFIBUS DP və s.)

Daxili redundant Ethernet rabitə portları

Tez-tez verilən suallar

Sual: PM866K02 3BSE050199R1 və PM866K01?
Cavab: K02 ehtiyatlı dəst (2 prosessoru ehtiva edir), K01 isə adətən müstəqil dəst (1 prosessoru ehtiva edir) deməkdir.

Sual: Niyə PM866K02 3BSE050199R1 prosessorun yaddaşı PM860-dan nə qədər çoxdur?
Cavab: PM866 (64 MB) PM860-a (8 MB) nisbətən 8 dəfə daha çox yaddaşa malikdir; minlərlə PID konturu və böyük miqyaslı irəli səviyyəli idarəetmə alqoritmlərini yerinə yetirmək üçün hazırlanmışdır.

Sual: Əgər əsas CPU-nun PM866K02 3BSE050199R1 arızalanarsa, zavod bağlanacaqmı?
A: Xeyr. PM866K02 redundant konfiqurasiya daxil edir; ehtiyat prosessor nəzarəti millisaniyələr ərzində öz üzərinə alacaq. Operator stansiyası adətən yalnız bir xəbərdarlıq alacaq və istehsalat problem haqqında məlumat almaz.

S: Göstərilən PM866K02 3BSE050199R1 birbaşa xarici uzaqdan idarə olunan giriş/çıxışa qoşulmaq üçün istifadə edilə bilər?
A: Bəli. CEX-Bus vasitəsilə CI854 (Profibus) və ya CI867 (Modbus TCP) modullarını genişləndirərək, onu bir neçə kilometr uzaqlıqdakı uzaq fabrik avadanlığına qoşmaq mümkündür.

Sual: TP830 bazasının PM866K02 3BSE050199R1 digər modellərlə uyğunluğu varmı?
A: Bəli. AC 800M seriyasına daxil olan (PM860-dan PM866-ya qədər) modellər əsasən TP830 bazasını paylaşır ki, bu da fabrikdə ehtiyat hissələrinin idarə edilməsini əhəmiyyətli dərəcədə asanlaşdırır.
