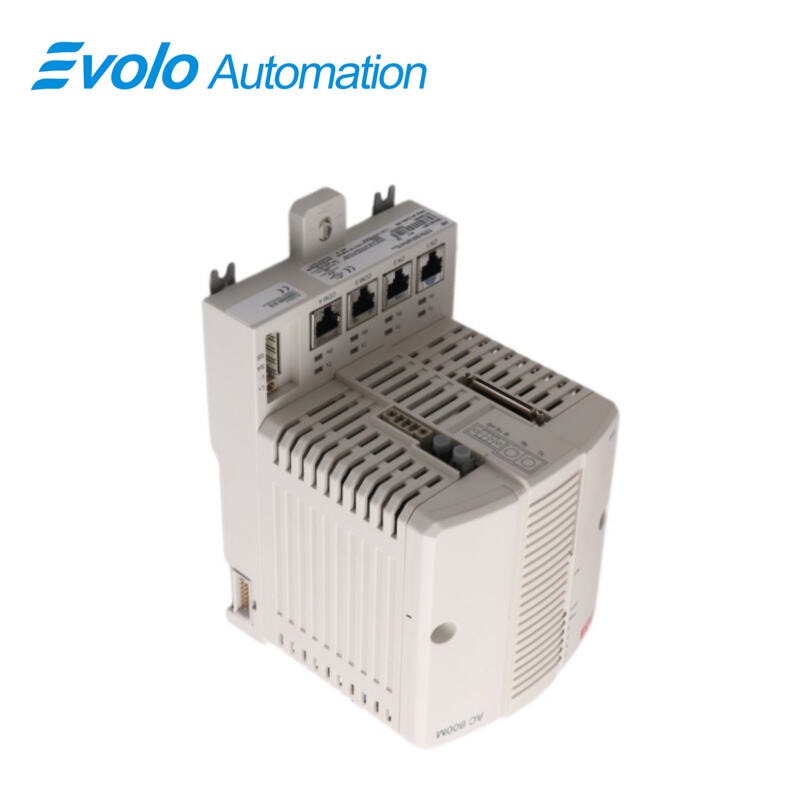

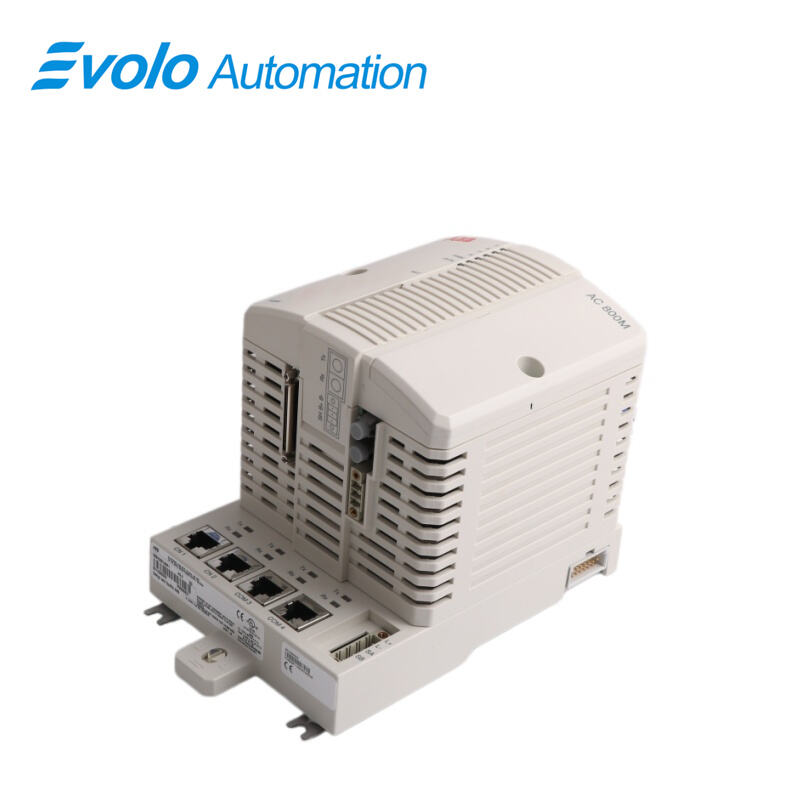

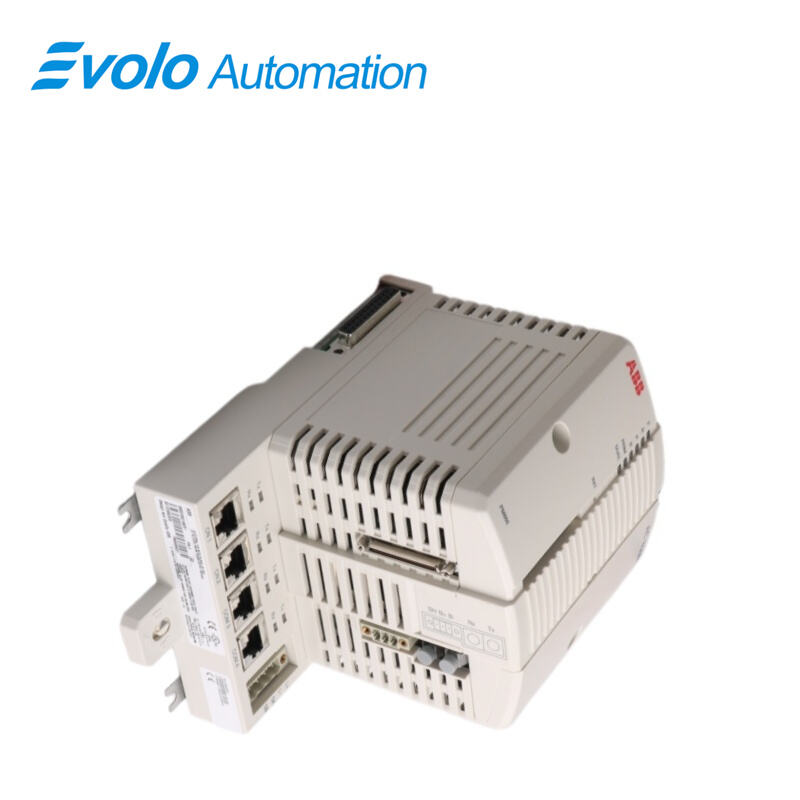

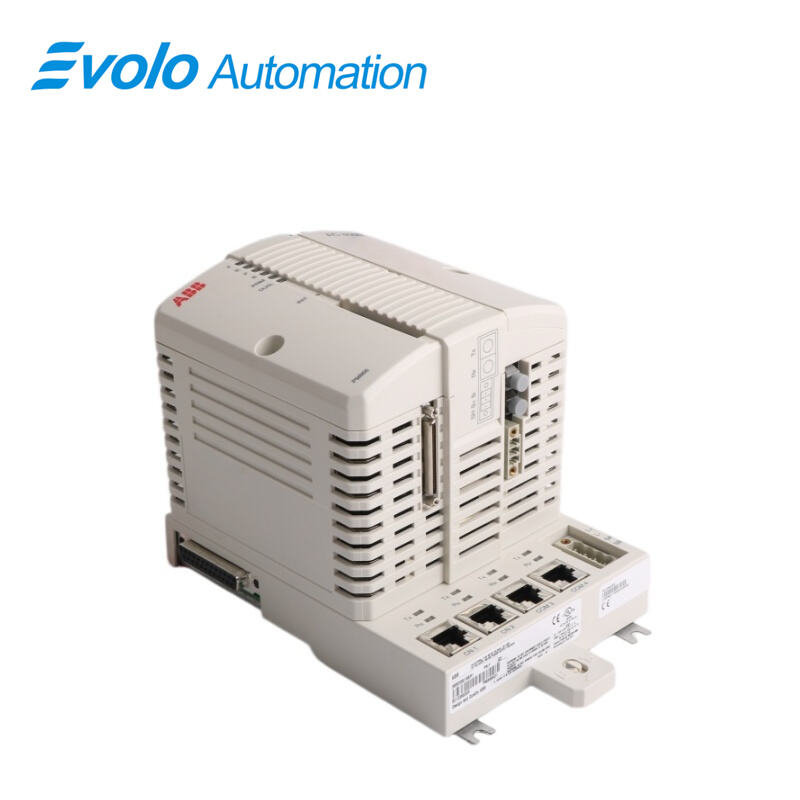

Redundante prosessor-eenheid PM866K02 3BSE050199R1

Oorsig

Oorsprongplek:	Swede
Handelsnaam:	ABB
Modelnommer:	PM866K02 3BSE050199R1
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

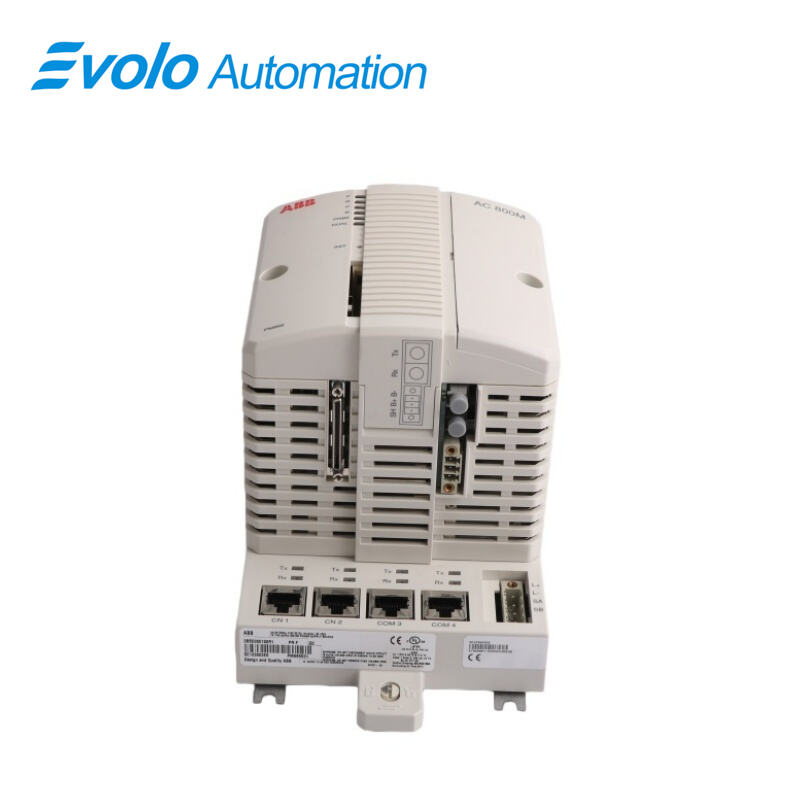

Die PM866K02 3BSE050199R1 is 'n Redundante Prosessor Eenheid wat 'n CPU-bord met mikroprosesor, RAM-geheue, tydwerklike klok, LED-aanduie, INIT-drukknoppie en CompactFlash-koppelvlak integreer. Die basisplaat verskaf dubbele RJ45-ethernetpoorte (CN1, CN2) vir beheernetwerk-kommunikasie, sowel as twee RJ45-reekspoorte (COM3, COM4). COM3 is 'n RS-232C-poort met modembeheersignale, terwyl COM4 geïsoleer is vir toegang tot die konfigurasiegereedskap. Die eenheid ondersteun CPU-redundansie vir hoë stelselbeskikbaarheid oor CPU's, CEX-Bus, kommunikasiekoppelvlakke en S800 I/O-module. Dit het ook 'n eenvoudige DIN-spoor gly-en-sluit-monteermechanisme, en elke basisplaat word 'n unieke ethernetadres vir hardeware-identifikasie toegeken, wat op die TP830-etiket aangedui word.

Toepassings

Grootskaalse termiese kragstasies: Diens as die kernknooppunt vir aanlegbeheer en bestuur duisende I/O-punte.

Grootskaalse petrochemiese raffinaderije: Gebruik om baie ingewikkelde kontinue vervaardigingsprosesse en groot kompressor-eenhede te beheer.

Aanvullende stelsels vir kernkragstasies: Gebruik in scenarios met uiters hoë vereistes vir data-verwerkingvermoëns en betroubaarheid.

Moderne staalfabriekbeheerders: Hanteer die grootskaalse, werklike tyd-beheerlogika van volledig outomatiese rolwerke.

Groot farmaseutiese aanlegte: Bestuur groot-batch-, veelveranderlike, komplekse vervaardigingsprosesse wat aan GAMP-standaarde voldoen.

Kenmerke en Voordigte

Betroubaarheid en eenvoudige foutediagnoseprosedures

Modulariteit, wat stapsgewyse uitbreiding moontlik maak

IP20-klasbeskerming sonder die vereiste vir behuising

Die beheerder kan met 800xA Control Builder gekonfigureer word

Die beheerder het volledige EMC-sertifikasie

Afdelings-CEx-Bus met 'n paar BC810 / BC820

Hardeware gebaseer op standaarde vir optimale kommunikasie-verbinding (Ethernet, PROFIBUS DP, ens.)

Ingeboude redondante Ethernet-kommunikasiepoorte

VEE

V: Wat is die verskil tussen PM866K02 3BSE050199R1 en PM866K01?
A: K02 verteenwoordig 'n redondante kit (wat twee prosessore bevat), terwyl K01 gewoonlik 'n selfstandige kit (wat een prosessor bevat) verteenwoordig.

V: Hoekom het die PM866K02 3BSE050199R1 prosessor soveel meer geheue as die PM860 het?
A: Die PM866 (64 MB) het agt keer meer geheue as die PM860 (8 MB) en is ontwerp om duisende PID-lusse en grootskaalse gevorderde beheer-algoritmes te hanteer.

V: Sal produksie stilstaan as die hoof-CPU van die PM866K02 3BSE050199R1 misluk?
A: Nee. Die PM866K02 sluit 'n redundante konfigurasie in; die rugsteun-CPU sal binne millisekondes oorneem. Die bedieningsstasie sal gewoonlik net een alarm ontvang, en die vervaardiging sal nie van die probleem bewus wees nie.

V: Kan die PM866K02 3BSE050199R1 gebruik word om direk met eksterne afstandse-I/O te verbind?
A: Ja. Deur die CI854 (Profibus)- of CI867 (Modbus TCP)-modules via die CEX-Bus uit te brei, kan dit met afstandse-fabriektoerusting wat verskeie kilometer ver is, verbind word.

V: Is die TP830-basisplaat van die PM866K02 3BSE050199R1 verenigbaar met ander modelle?
A: Ja. Die AC 800M-reeks (PM860 tot PM866) deel meestal die TP830-basisplaat, wat die bestuur van vervangstukke in die fabriek grootliks vergemaklik.
