Siemens SIMATIC ET 200iS 6ES7151-2AA00-0AB0 IM 151-2 Koppelvlakmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Bevestig die PROFIBUS-DP Ex i-segment, stasie-adres en meesterkonfigurasie.
- Maak seker dat elke elektroniese module vir die bedoelde gevaarlike-area-installasie goedgekeur is.
- Installeer die verskafte kragbus-eindmodule en toets al die diagnostiese-aanduiers.

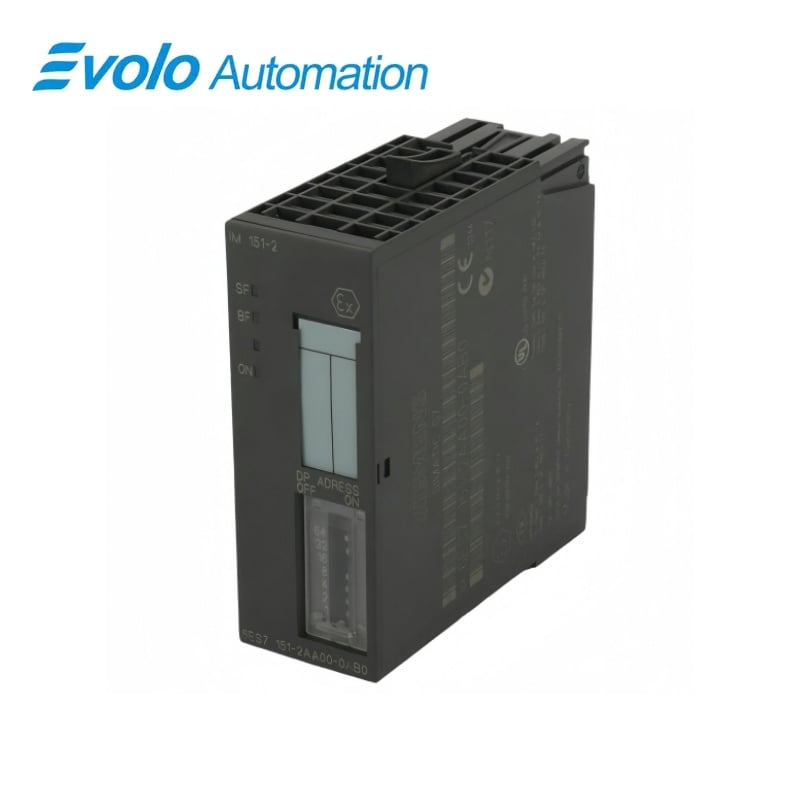

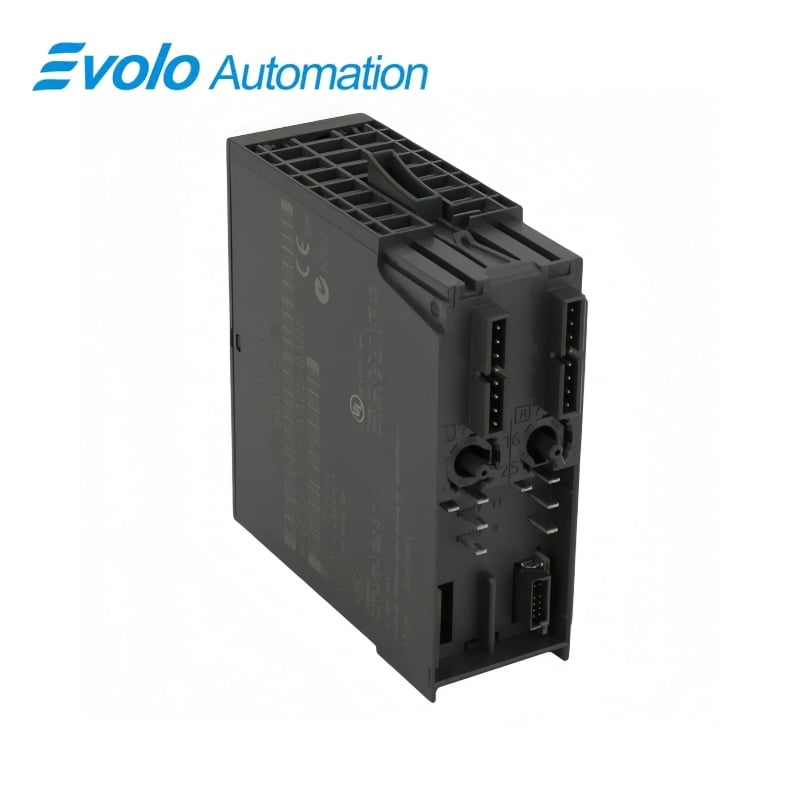

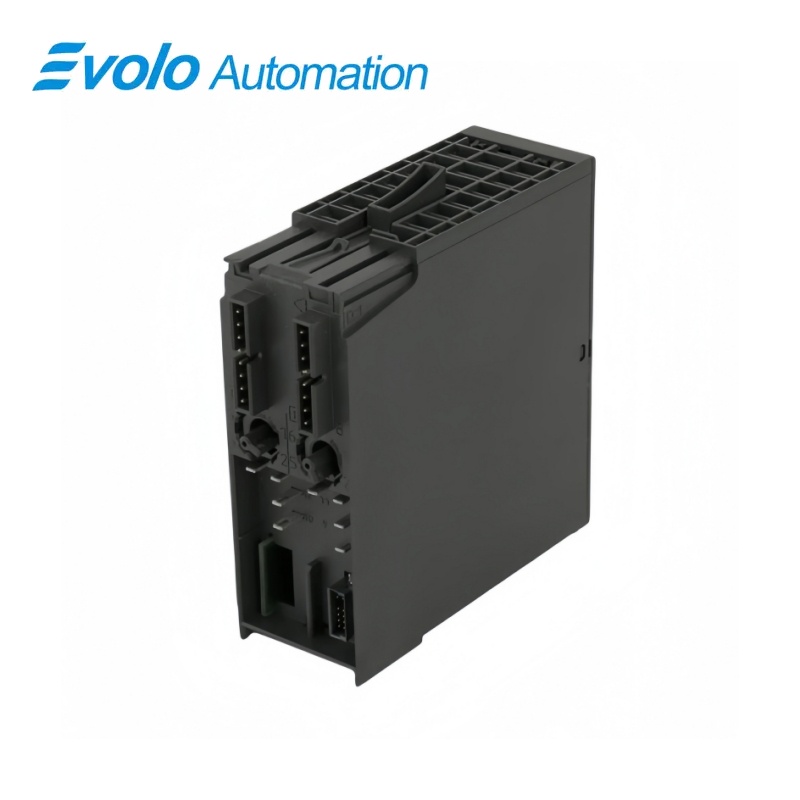

6ES7151-2AA00-0AB0 IM 151-2 Koppelmodule
IM 151-2 koppelmodule vir die verbinding van ET 200iS verspreide I/O na inherente veilige PROFIBUS-DP.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7151-2AA00-0AB0 |
| Produktipe | IM 151-2 koppelvlakmodule |
| Kernfunksie | Verbind ET 200iS elektroniese modules met PROFIBUS-DP Ex i en bestuur stasie-data-uitruil |
| Toepassing / Kompatible reeks | SIMATIC ET 200iS verspreide I/O-stasies in gevaarlike-area proses-toepassings |
Busverbinding
PROFIBUS-DP Ex i koppelvlak vir ET 200iS
Adreskapasiteit
128 grepe insette en 128 grepe uitsette
Inbegrepe hardeware
Kragbus-afsluitingsmodule
Produk-oorsig
Siemens 6ES7151-2AA00-0AB0 is die IM 151-2 koppelvlakmodule vir die verbinding van 'n ET 200iS verspreide I/O-stasie na PROFIBUS-DP Ex i.
Die module verwerk data vir die geïnstalleerde elektroniese modules, verskaf stasie-adresbepaling gebaseer op skakelaars en ondersteun tot 128 grepe insetdata en 128 grepe uitsetdata.
Diagnostiese LED-ligjies rapporteer busfoute, groepfoute en die status van die 24 V-voorsiening, terwyl die ingeslote kragbus-afsluitingsmodule die stasie-opstelling voltooi.
Sleutelfunksies
Intrinsiek veilige PROFIBUS-koppelvlak
Verbind ET 200iS-stasie-elektronika na PROFIBUS-DP Ex i.
Verspreide I/O-datahantering
Oordrag tot 128 grepe insette en 128 grepe uitsette vir die ingevoegde modules.
Stasie-diagnose
Verskaf bus-fout-, groep-fout- en voorsieningspanning LED-aanduidings met ondersteuning vir diagnostiese alarms.
Amptelike spesifikasies
| Produktipe | IM 151-2 koppelvlakmodule |
|---|---|
| Verspreide I/O-stelsel | SIMATIC ET 200iS |
| Veldbus-koppelvlak | PROFIBUS-DP Ex i |
| Busprotokol | Profibus DP |
| Invoeradresgebied | maksimum 128 grepe |
| Uitvoeradresarea | maksimum 128 grepe |
| Stasieadresinstelling | Hardeware-skerp |
| SYNC-vermoë | Ondersteun |
| FREEZE-vermoë | Ondersteun |
| Direkte data-uitruil | Word ondersteun as slawe-na-slawe-uitgewer |
| Diagnostiese alarms | Ondersteun |
| Asikliese Parameter Toegang | Ondersteun |
| Diagnostiese LED's | BF rooi, SF rooi en 24 V groen |
| Isolasietoetsspanning | 500 V DC |
| Gevaarlike-area-beskerming | II 2 G EEx ib IIC T4 |
| Omgewingstemperatuur vir Ex-sertifisering | -20 tot 60 °C |
| Afmetings | 30 × 81 × 76 mm |
| Benoemde Gewig | 80 g |
| Inbegrepe Komponent | Kragbus-afsluitingsmodule |
Gewilde Vrae
Watter stasie-familie aanvaar 6ES7151-2AA00-0AB0?
Dit is ontwerp vir die SIMATIC ET 200iS verspreide I/O-platform en sy goedgekeurde elektroniese modules.
Hoe word die PROFIBUS-adres op 6ES7151-2AA00-0AB0 gestel?
Stel die stasie-adres met die hardeware-skerp voor die stasie in diens gestel word.
Watter proses-beeldkapasiteit bied 6ES7151-2AA00-0AB0?
Die koppelvlak hanteer tot 128 grepe insetdata en 128 grepe uitsetdata.
Watter diagnose is beskikbaar op 6ES7151-2AA00-0AB0?
Rooi aanwysers toon bus- en groepfoute, terwyl 'n groen aanwyser die 24 V-voorsieningstatus bevestig.
Kan 6ES7151-2AA00-0AB0 data direk met 'n ander slaaf-apperatuur ruil?
Direkte data-uitruil tussen slawe word ondersteun wanneer die module as die publiseerder gekonfigureer word.
Wat gebeur wanneer die ET 200iS-voorsiening wat 6ES7151-2AA00-0AB0 voed, afgeskakel word?
Die verwydering van die 24 V-voorsiening by die TM-PS-terminalmodule skakel ook die koppelvlakmodule af.
Wat moet gecontroleer word tydens die installasie van 6ES7151-2AA00-0AB0 in 'n gevaarlike area?
Gebruik slegs die goedgekeurde ET 200iS-komponente en bewaar die PROFIBUS-DP Ex i-, temperatuur- en inherente-veiligheidsvereistes.
