Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
330103-10-18-50-01-00 |
Minimum Bestelhoeveelheid: |
1 |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Opsie vir ongegewede lengte (minimum ongegewede lengte): |
100 mm |
|
Opsie vir totale kopsellengte (minimum kopsellengte): |
180 mm |
|
Totale Lengte Opsie: |
5,0 meter (16,4 voet) |
|
Konnektor en Kabeltipe Opsie: |
Miniatuur koaksiale ClickLoc-konnektor met konnektorbewaarder, standaardkabel |
|
Agentskapgoedkeuringsopsie: |
Nie nodig nie |
|
Opnemeromhulsel-draad: |
M10X1 |
|
Maksimum Lengte van Draadinpassing: |
15 mm |
|
Dimensie: |
1.8x1.5x122cm |
|
Gewig: |
0.16 KG |
Beskrywing

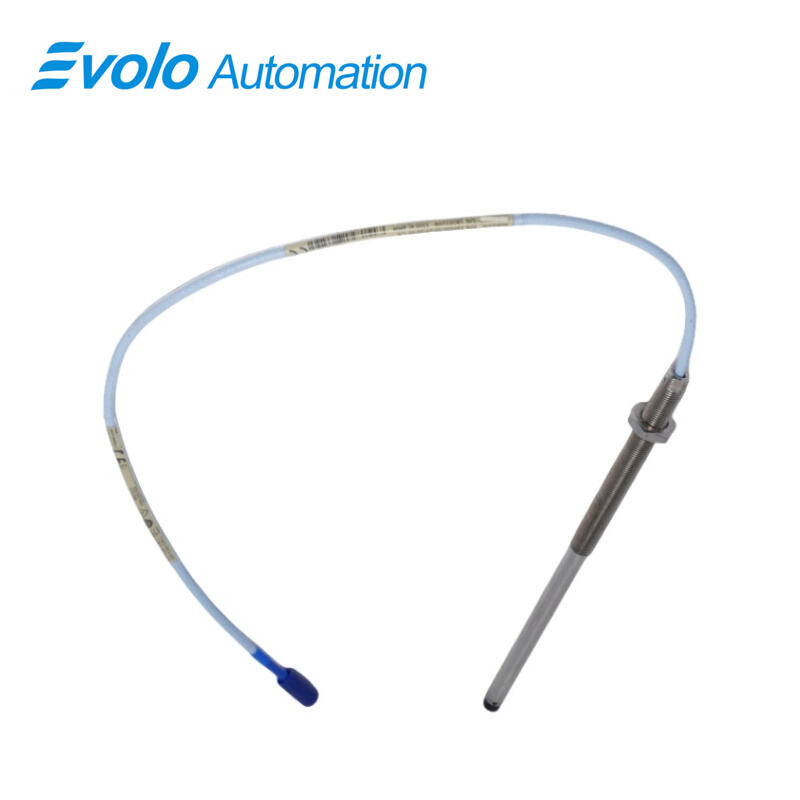

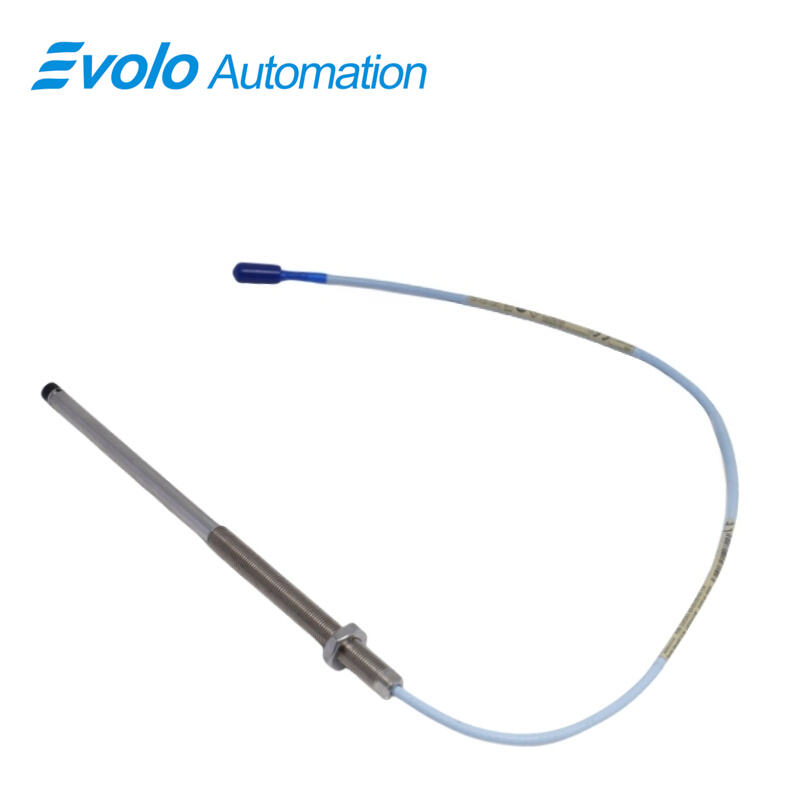

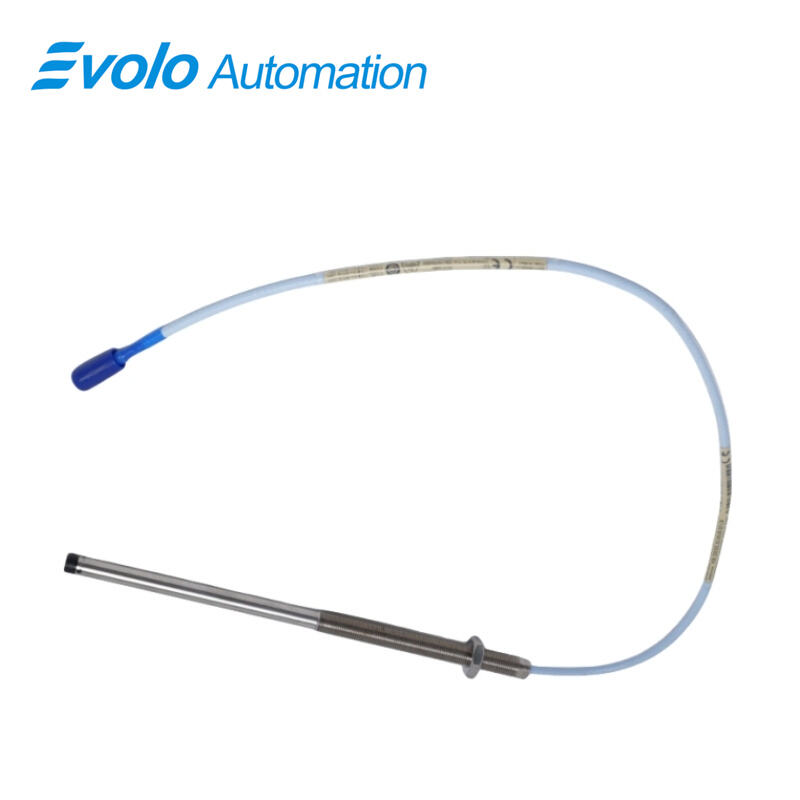

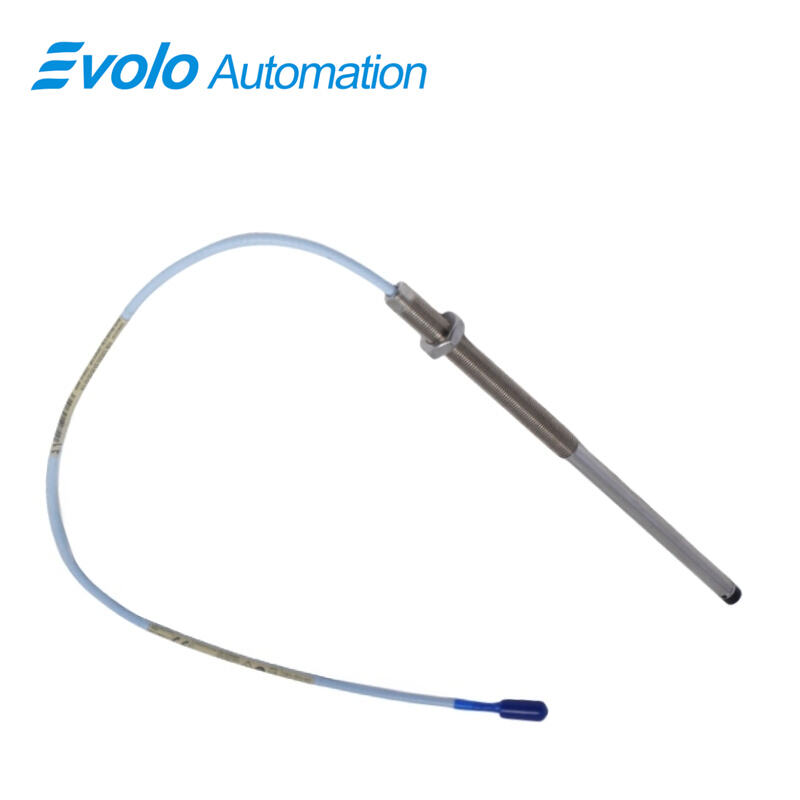

Die 330103-10-18-50-01-00 3300 XL 8 mm Nabyheidsonde is 'n hoë-presisie wirbelstroomsensor wat ontwerp is vir outomatiese industriële monitering in vloeistoflag-maatsels en hoë-spoed roterende toerusting. Dit lewer 'n analoog uitsetspanning wat direk eweredig is aan die afstand tussen die sondepunt en die geleidende teikenvlak, wat akkurate meting van beide stilstaande posisies en dinamiese vibrasiesignale moontlik maak. Die sonde is ontwerp met 'n 2 mm (80 mils) lineêre reeks en M10x1 draadgeval, ondersteun 'n totale lengte van 5 meter en sluit 'n miniatuur ClickLoc koaksiale koppeling in met 'n koppelingsbeskermer vir veilige, betroubare veldverbindings. Die sondepunt is vervaardig van Polifenieensulfied (PPS) en die sondeliggaam is gemaak van duursame roestvrye staal, wat konsekwente prestasie by ekstreme temperature van –52°C tot +177°C (–62°F tot +350°F) verseker. Gepatenteerde TipLoc- en CableLoc-ontwerpe verbeter meganiese sterkte en bied 330 N (75 lbf) kabeltrekweerstand. Opsionele FluidLoc-kabelleidings voorkom die binnekoming van olie of ander vloeistowwe, en behou die meetintegriteit in omgewings met swaar smeerstofgebruik. Volledig kompatibel met 3300 XL en nie-XL 3300-serie 8 mm en 5 mm omskakelaarkomponente, waarmee hierdie sonde naadlose opgraderings sonder herkonfigurasie of herkalibrasie moontlik maak. Dit voldoen aan API 670-standaarde vir akkuraatheid, lineariteit en temperatuurstabiliteit, en verseker betroubare werking in veeleisende industriële toepassings.
Toepassings
Vibrasie-Beheer op Vloeistof-Film Lager
Meet radiale en aksiale vibrasies op turbine-, kompressor- en generatorasse om onbalans of mislyning op te spoor, en voorkom onbeplande afsluiting.
Posisie-opsporing in roterende toerusting
Verskaf presiese statiese posisie-inligting vir asse, kraagskroewe en koppelinge in masjinerie waar millimeter-noukeurigheid vereis word.
Sleutelfasor- en Spoedmeting
Genereer Keyphasor-seine vir rotasiespoedmonitering en faseverwysing in turbinegenerators, pompe en hoë-spoed motore.
Olie-intensiewe omgewings
Met opsionele FluidLoc-kabels werk die sonde betroubaar in smeerstofintensiewe masjinerie, en handhaaf seinintegriteit onder vloeistofblootstelling.
Voorspellende onderhoudstelsels
Integreer met 3300 XL Proximitor Sensore vir werkliktydse toestandsmonitering en voorspellende instandhoudingsanalise om bedryfsbetroubaarheid te optimaliseer.
Spesifikasies
|
Bedryfs- en Bergingstemperatuur: |
-52°C tot +177°C (-62°F tot +350°F) |
|
Voedinggevoeligheid: |
Minder as 2 mV verandering in uitgangspanning per volt verandering in insetspanning |
|
Uitgangsweerstand: |
50 Ω |
|
Verlengingskabelkapasitansie: |
69,9 pF/m (21,3 pF/ft) tipies |
|
Veldbedrading: |
0,2 tot 1,5 mm² (16 tot 24 AWG) |
|
Lineêre Omvang: |
2 mm (80 mils) |
Mededingende voordeel
Robuuste Meganiese Ontwerp
Die gepatenteerde TipLoc- en CableLoc-tegnologieë verskaf 'n sekure verbinding en 330 N (75 lbf) treksterkte, wat instandhoudingsprobleme in hoë-vibrasie-toepassings verminder.
Ekstreme Temperatuurvermoë
Bedryf deurlopend tussen –52°C en +177°C, wat monitering in hoë hitte- of koue omgewings moontlik maak sonder dat dit die akkuraatheid beïnvloed.
Naadlose versoenbaarheid
Achteruit en vooruit kompatibel met alle 3300 XL en nie-XL 5 mm en 8 mm komponente, wat maklike stelselopgraderings sonder herkalibrasie moontlik maak.
Verbeterde Seinintegriteit
ClickLoc-konnektors met beskerming voorkom loskoppeling en seinverval, wat akkurate meting in industriële omgewings waarborg.
Vloeistof- en Besmettingsweerstand
Opsionele FluidLoc-bedrading beskerm teen olie, koelmiddel of prosesvloeistowwe, wat inzet in harde industriële omstandighede moontlik maak sonder gevaar vir seinintegriteit.
