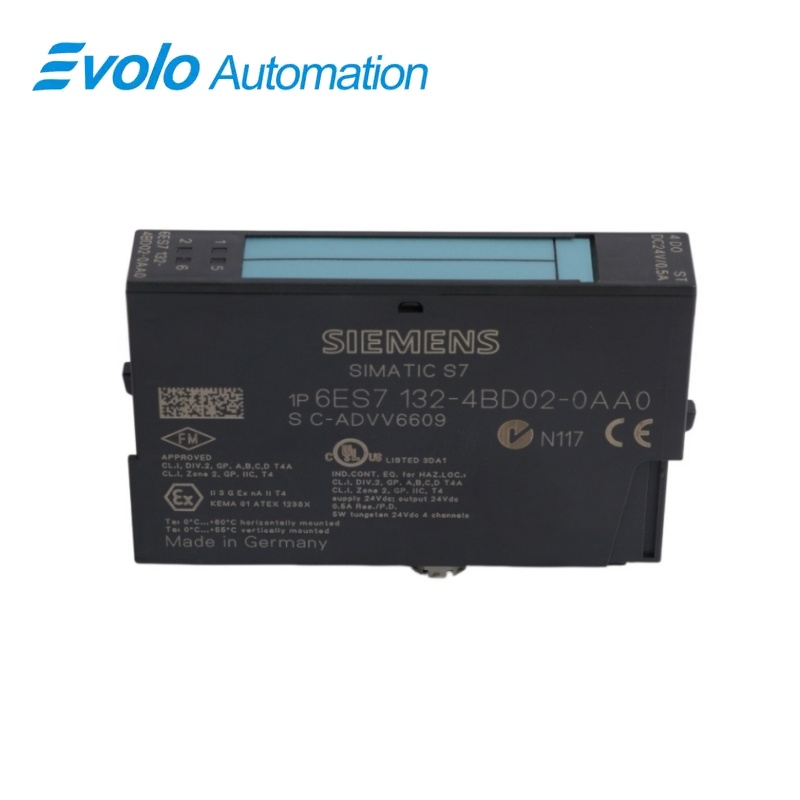

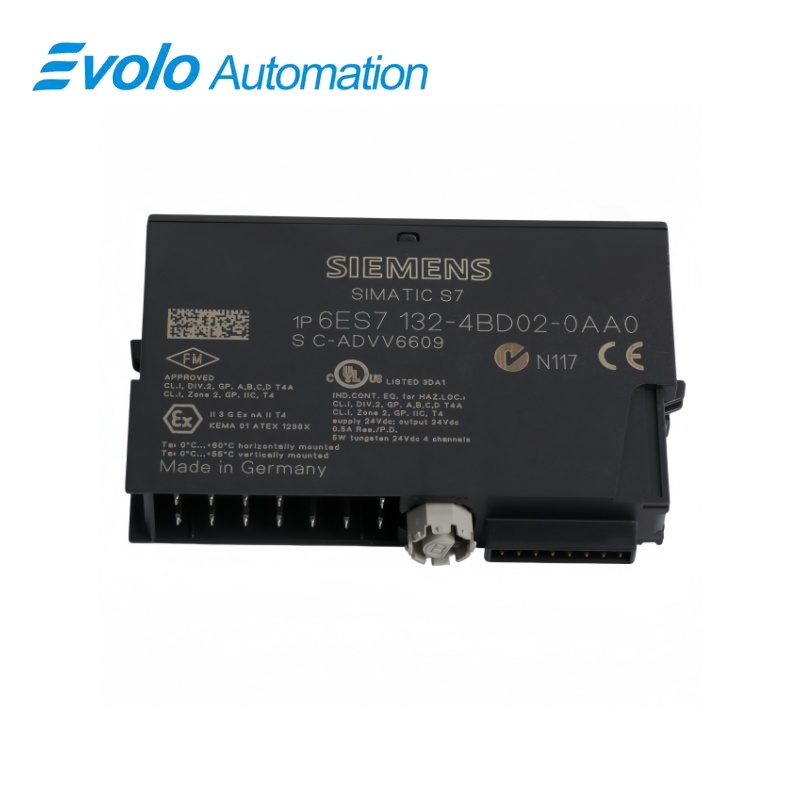

Siemens 6ES7132-4BD02-0AA0 SIMATIC ET 200S 4DO DC24V/0.5A ST Digitale Uitsetmodule
Vervaardiger: Siemens
Toestand: Brand Nuut
Levertyd: Op voorraad
Oorsprong: Duitsland
Waarborg: 12 maande
E-pos: [email protected]
whatsApp: +86-18150117685
- Oorsig
- Hoogsverkoopmodelle
- Aanbevole produkte
Oorsig
- Pas die gekose TM-E15 terminaalopstelling aan by die vier kanaaltoevoegings.
- Behou die individuele werkerstroom binne die uitgangsgradering.
- Moen nie uitvoere parallel om kapasiteit te verhoog nie.
- Sluit die kort krag-aan uitvoerpuls in vinnige-teller-toepassings in.
6ES7132-4BD02-0AA0 SIMATIC ET 200S 4DO DC24V/0.5A ST Digitale Uitsetmodule
’n Vierkanaalstandaarduitsetmodule vir 24 V DC-aktuatorse, met ’n nominaalstroom van 0.5 A per kanaal en kortsluitingsbeskerming.
Op ’n Glansbeeld
| Merk | Siemens |
|---|---|
| Model | 6ES7132-4BD02-0AA0 |
| Produktipe | Digitale uitset module |
| Kernfunksie | Diskrete aktuatoruitskakeling |
| Toepassing | ET 200S verspreide I/O-stasies |
Vier aktuatorkanale
Skakel solenoïedkleppe, DC-kontaktors of aanduipinglampies vanaf die verspreide I/O-stasie.
Gepak prosesdata
Die vier uitvoerbits kan gepak word in plaas van 'n volledige greep aan elke module toe te ken.
Sigbare Kanaaltoestand
'n Groen LED by elke uitvoer toon sy beveelde uitvoertoestand.
Produk-oorsig
6ES7132-4BD02-0AA0 skakel vier Gelykstroom-laaikringe binne 'n ET 200S-stasie, en trek sy laaivoltaasje vanaf die geassosieerde kragmodule.
Die standaardmodule ondersteun isochrone bedryf en verskaf kortsluiting-beskermde uitvoere, met afsonderlike perke vir resistiewe, induktiewe en lampe-skakeling.
Sleutelfunksies
Dryf verspreide Gelykstroom-laaie
Elke uitvoer dra 'n nominaal 0,5 A, met 'n totale uitvoerstroom van 2 A per module.
Verminder uitvoeradres-toekennings
Gepakte konfigurasie gebruik vier uitvoerbits, terwyl die normale toekenning een greep gebruik.
Monitor-uitsetaktivering plaaslik
Die vier groen kanaal-LED's dui aktiewe uitsette aan sonder dat 'n diagnostiese boodskap benodig word.
Amptelike spesifikasies
| Aantal uitvoerkanale | 4 |
|---|---|
| Gespesifiseerde laswerkdruk | 24 V GEL van die kragmodule |
| Gewaardeerde uitsetstroom per kanaal | 0,5 A; toelaatbare sein-1-waarde 7–600 mA |
| Totale uitsetstroom per module | 2 A |
| Maksimum lampbelasting | 5 W |
| Wisselspanningsweerstandreeks | 48 Ω–3,4 kΩ |
| Minimum sein-1-uitsetspanning | L+ minus 1 V |
| Maksimum aanskakel- en afskakelvertragings | ongeveer 50 µs en 120 µs onderskeidelik, met resistiewe las |
| Maksimum resistiewe-las-skakeltempo | 800 Hz |
| Induktiewe en lamp-laaistempo's vir skakeling | ongeveer 2 Hz en 10 Hz onderskeidelik |
| Maksimum onbeskermde en beskermde kabel lengtes | ongeveer 600 m en 1000 m onderskeidelik |
| Uitvoeradres-toekenningswyse | 1 greep gewoonlik; 4 bisse wanneer saamgepak |
| Parameterlengte | 1 greep |
| Maksimum stroom sonder las vanaf L+ | 10 mA per kanaal |
| Tipiese module-energieverbruik | 0,8 W |
| Uitvoerkanaal-isolasie-opstelling | Geen isolasie tussen kanale nie; isolasie vanaf die agterpaneelbus |
| Toelaatbare potensiaalverskil tussen stroombane | 75 V GVK of 60 V WKK |
| Isolasietoetspanning | 500 V DC |
| Module wydte | 15 mm |
| Benaderde modulegewig | 40 g |
Gewilde Vrae
Kan die 6ES7132-4BD02-0AA0 vier 0,5 A-kleppe gelyktydig bedryf?
Ja, die gewaardeerde 0,5 A per uitset en 2 A totale modulestroom laat daardie kombinasie toe, solank die installasie- en lasvoorwaardes binne hul perke bly.
Kan ek die uitsette van die 6ES7132-4BD02-0AA0 parallel skakel om ’n groter aktuator te voorsien?
Nee, dit is nie toegelaat om uitsette parallel te skakel om die uitsetvermoë te verhoog nie.
Hoe vinnig kan die 6ES7132-4BD02-0AA0 herhaaldelik ’n induktiewe las skakel?
Die gespesifiseerde skakeltempo vir induktiewe lase is 2 Hz, vergeleke met tot 800 Hz vir resistiewe lase.
Hoeveel uitsetadresruimte benodig die 6ES7132-4BD02-0AA0 wanneer dit gepak is?
’n Gepakte konfigurasie beset vier uitsetbis in plaas van die normale een-bye-toekenning.
Sal die 6ES7132-4BD02-0AA0 ’n diagnostiese fout vir ’n mislukte aktuator rapporteer?
Nee, hierdie standaardmodule het kanaalstatus-LEDs, maar geen diagnostiese funksie nie.
Watter velde-aansluitings dra die vier seine op 6ES7132-4BD02-0AA0?
Die uitgange is onderskeidelik aan terminale 1, 5, 2 en 6 toegeken vir kanale 0, 1, 2 en 3.
Watter oorskryding moet ek in ag neem wanneer ek die drywingsgroep van 6ES7132-4BD02-0AA0 deur ’n meganiese kontak aktiveer?
Afhanklik van die stroombaan kan die uitgange ’n sein-1 puls van ongeveer 50 µs dra wanneer die nominaalbelasting spanning deur ’n meganiese kontak aangesluit word.
