Oorsig
Oorsprongplek: |
VSA |
Handelsnaam: |
Bently Nevada |
Modelnommer: |
330180-91-CN |
Verpakking besonderhede: |
Oorspronklik nuut, fabrieksverseël |
Leveringstyd: |
5-7 dae |
Betalingsterms: |
T/T |
Verskaf Vermoë: |
In voorraad |
Vinnige detail
|
Totale Lengte en Monteeropsie: |
9,0 meter (29,5 voet) stelsellengte, DIN-bevestiging |
|
Agentskapgoedkeuringsopsie: |
CSA, ATEX, IECEx-goedkeurings |
|
Nabyheidssensor Ingang: |
Aanvaar een nie-aanrakende 3300-serie 5 mm, 3300 XL 8 mm Nabyheidssonde en Verlengkabel |
|
Mag: |
-17,5 Vdc tot -26 Vdc |
|
Nabyheidssensor Materiaal: |
A308 aluminium |
|
Voedinggevoeligheid: |
Minder as 2 mV verandering in uitgangspanning per volt verandering in insetspanning |
|
Dimensie: |
8.8x3.5x7cm |
|
Gewig: |
0.22KG |
Beskrywing

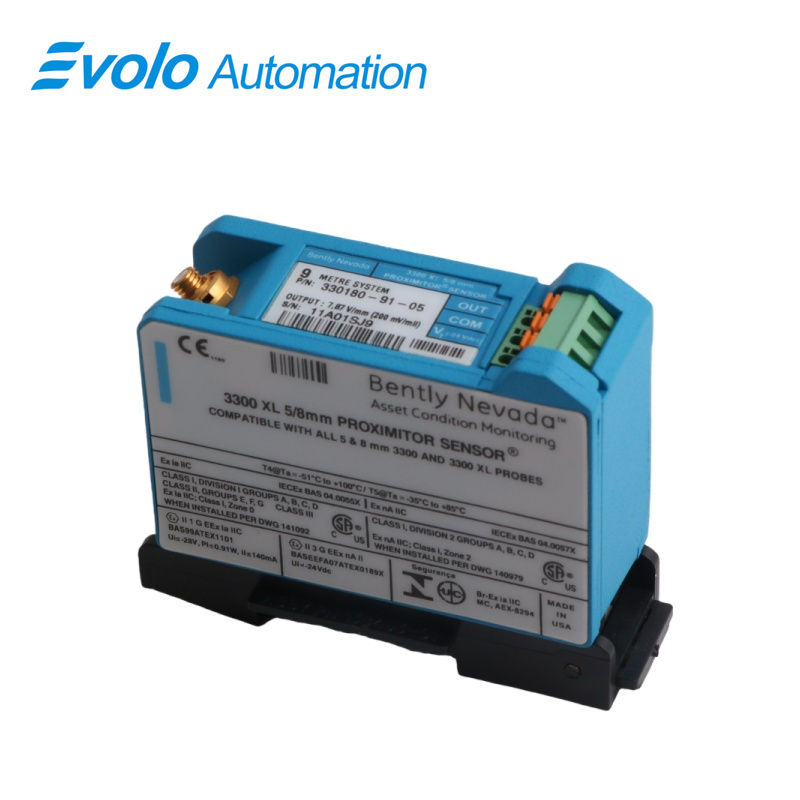

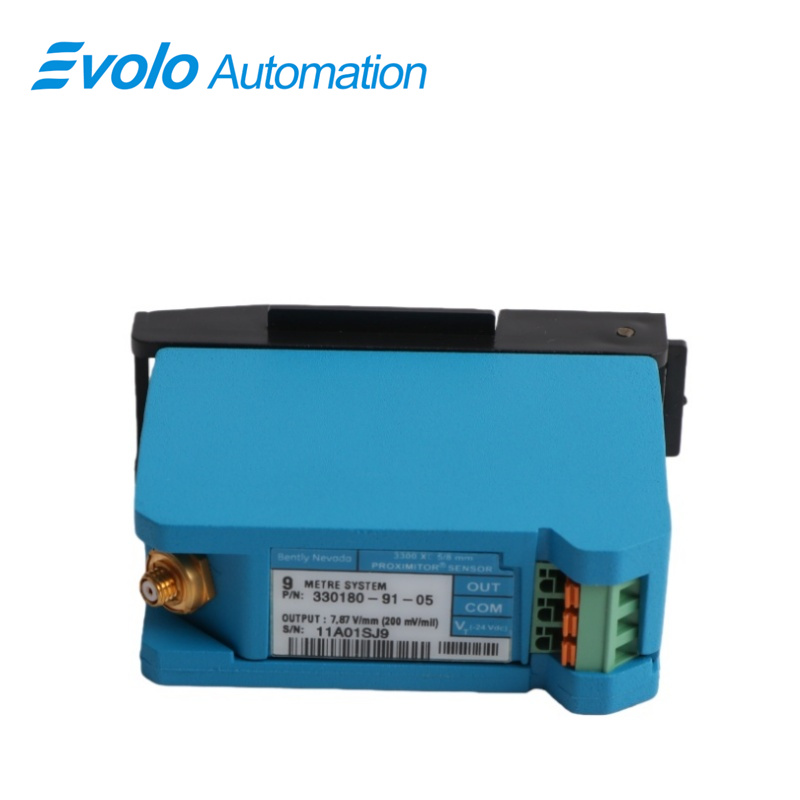

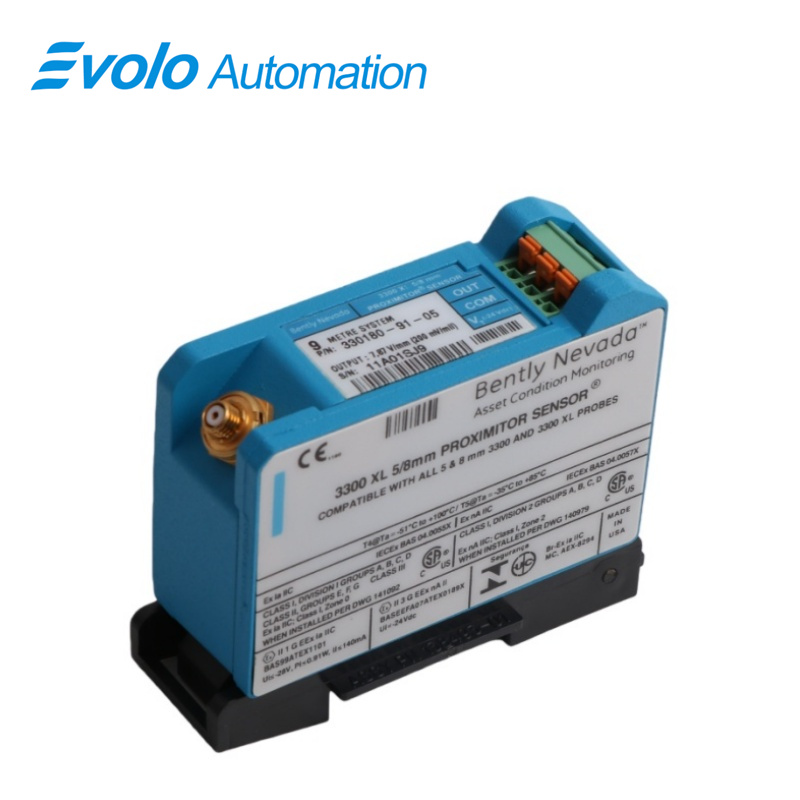

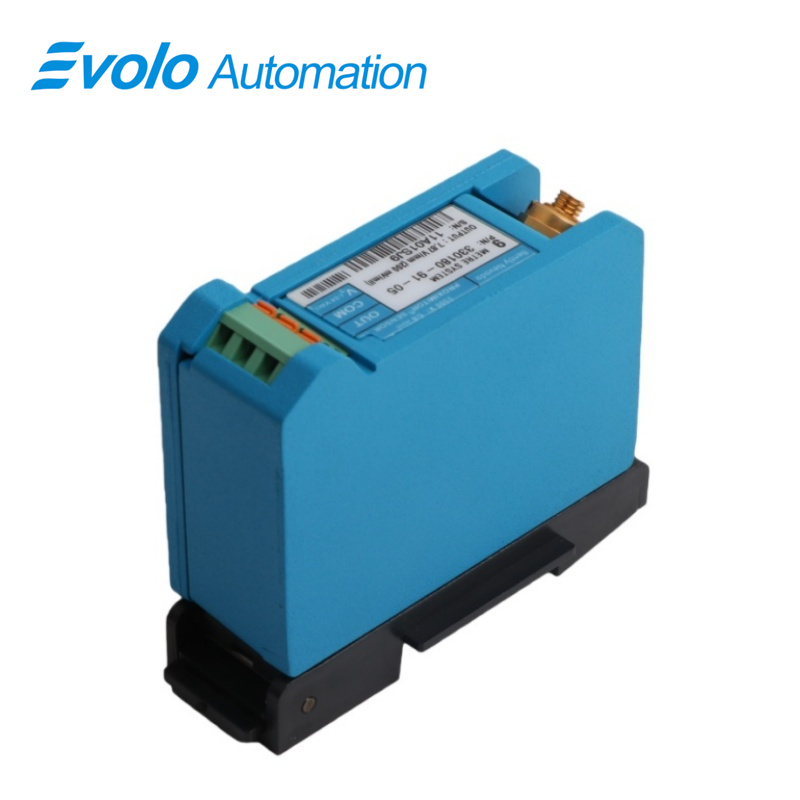

Die 330180-91-CN 3300 XL Proximitor-sensor omskep seine van 3300-reeks 5 mm- of 3300 XL 8 mm-nabyheidsondersoekers na presiese spanninguitsette vir outomatiese moniteringsstelsels. Die 330180-91-CN ondersteun stelsellengtes tot 9,0 meter (29,5 voet) en werk met velddraadvoering tot 305 meter (1000 voet), terwyl dit frekwensierespons van 0 tot 10 kHz behou.
DIN-monteerbare 330180-91-CN laat installasie in hoëdigtheidoutomatiseringsrakke of tradisionele paneelmonteer-konfigurasies toe. Sy A308-aluminiumhuisvesel en SpringLoc-klemstrepe maak vinnige velddraadvoering met 16–24 AWG-geleiers sonder spesiale gereedskap moontlik. Dit werk van –52 °C tot +100 °C en kan tot +105 °C gestoor word, die 330180-91-CN handhaaf 'n uitsetvariasie van minder as 2 mV per volt invoerverandering, wat betroubare seinomsetting verseker.
Uitsetspannings van die 330180-91-CN verander proporsioneel met die gaping tussen die voeler en die teiken: 0,0247 mV pk-pk per Gauss by 10 mil, 0,0323 by 50 mil en 0,0348 by 90 mil, wat presiese Keyphasor-spoedseine, asposisie en vibrasiemonitoring moontlik maak. CSA-, ATEX- en IECEx-goedkeurings laat die 330180-91-CN toe om veilig in outomasiesisteme vir gevaarlike areas te funksioneer terwyl installasiekompleksiteit tot 'n minimum beperk word.
Toepassings
Omskakeling van 3300 XL-voelerseine na spanning vir outomatisering
Die 330180-91-CN ontvang seine van 3300-reeks 5 mm- of 3300 XL 8 mm-nabyheidsvoelers en skakel dit om na proporsionele spanninguitsette. Met 'n frekwensierespons van 0–10 kHz en tot 305 meter (1000 voet) velddraad, verskaf die 330180-91-CN outomatiseringstelsels met werklike tyd asposisie- en vibrasiemetinge vir pompe, turbine en kompressore.
Genereer Keyphasor-spoedverwysingseine
Die 330180-91-CN produseer Keyphasor-pulsse deur die afstand tussen die voeler en die teiken te meet. Die gemeet uitsetspannings—0,0247 mV pk-pk/Gauss by 10 mil, 0,0323 by 50 mil en 0,0348 by 90 mil—laat die 330180-91-CN toe om presiese spoeddata na PLC- of DCS-beheerstelsels vir outomatiese monitering te voer.
Hoëdigtheidpaneelinstallasie vir veelvuldige sensore
DIN-monteerbare voetskrif van die 330180-91-CN ondersteun installasie in hoëdigtheid outomatiseringskaste. SpringLoc-klemstrepies maak vinnige velddraadwerk met 16–24 AWG-geleiers moontlik, wat doeltreffende implementering van verskeie 330180-91-CN sensors sonder addisionele gereedskap toelaat.
Spesifikasies
|
Uitgangsweerstand: |
50 Ω |
|
Bedryfstemperatuur： |
-52°C tot +100°C (-62°F tot +212°F) |
|
Stoor temperatuur: |
-52°C tot +105°C (-62°F tot +221°F) |
|
Frekwensie respons: |
(0 tot 10 kHz), +0, -3 dB, met tot 305 meter (1000 voet) veldbedrading |
|
Minimum Teiken Grootte: |
15,2 mm (0,6 duim) deursnee (platte teiken) |
|
Uitgangspanning in Mil pp/Gauss (9 meter Proximitor Sensor): |
0,0247 (Kloof: 10) |
|
Uitgangspanning in Mil pp/Gauss (9 meter Proximitor Sensor): |
0,0323 (Kloof: 50) |
|
Uitgangspanning in Mil pp/Gauss (9 meter Proximitor Sensor): |
0.0348 (Kloof: 90) |
Mededingende voordeel
Aanvaar Lang Voelerkable sonder Spanningsval
Die 330180-91-CN ondersteun ’n stelsellengte van 9,0 meter en tot 305 meter uitbreidingskabel terwyl dit ’n uitsetvariasie van minder as 2 mV per volt inset behou. Dit verseker dat die 330180-91-CN akkurate spanningsseine oor lang velddraadwerk lewer.
Bedryf in hoë-temperatuur-masjinerie
Die 330180-91-CN funksioneer van –52 °C tot +100 °C en kan veilig tot +105 °C gestoor word, wat monitering van warme masjinerie-aspe en lager toelaat sonder dat die uitsetseine beïnvloed word.
Vinnige Veldbedrading met SpringLoc-klemme
Die 330180-91-CN gebruik SpringLoc-klemstrepies om veldbedrading veilig te verbind sonder skroefklampe. Veelvuldige 330180-91-CN sensors kan vinnig in outomatiseringspaneel bedraad word, wat installasietyd verminder.
Kompakte DIN-monteer vir Outomatiseringsrakke
Die 330180-91-CN ' se DIN-monteer-voetdruk laat toe dat verskeie sensore in nou kabinetopstellinge geïnstalleer word. Hierdie kompakte ontwerp ondersteun hoëdigtheid-outomatiseringstelsels terwyl dit presiese seinuitset behou vir asposisie- en vibrasiemonitering.
