Siemens 6ES7155-6MU00-0CN0 SIMATIC ET 200SP IM 155-6 MF HF Module giao diện MultiFieldbus

Tổng Quan

SIEMENS SIMATIC ET 200SP

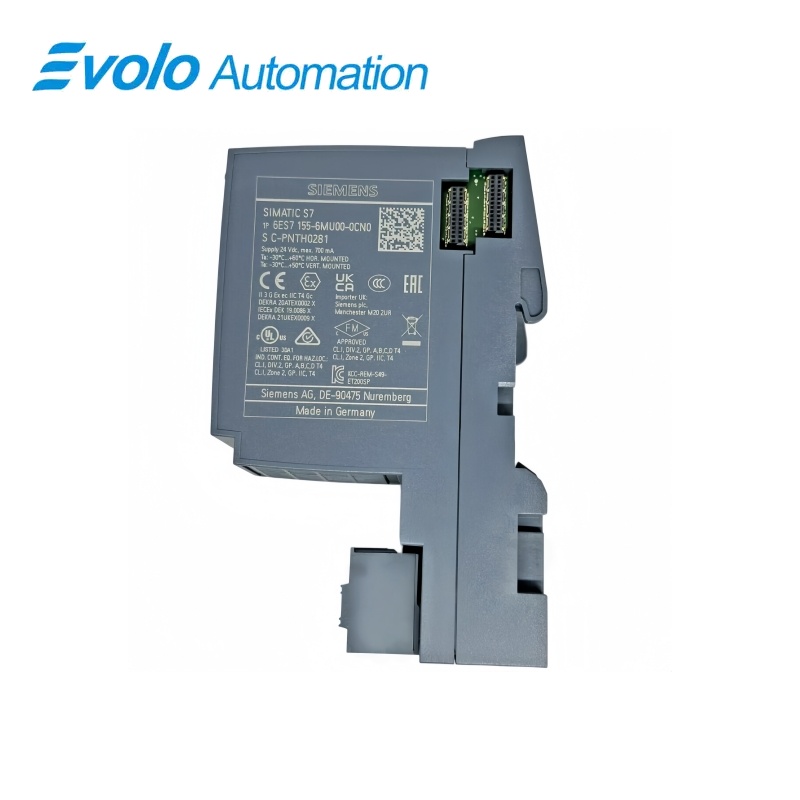

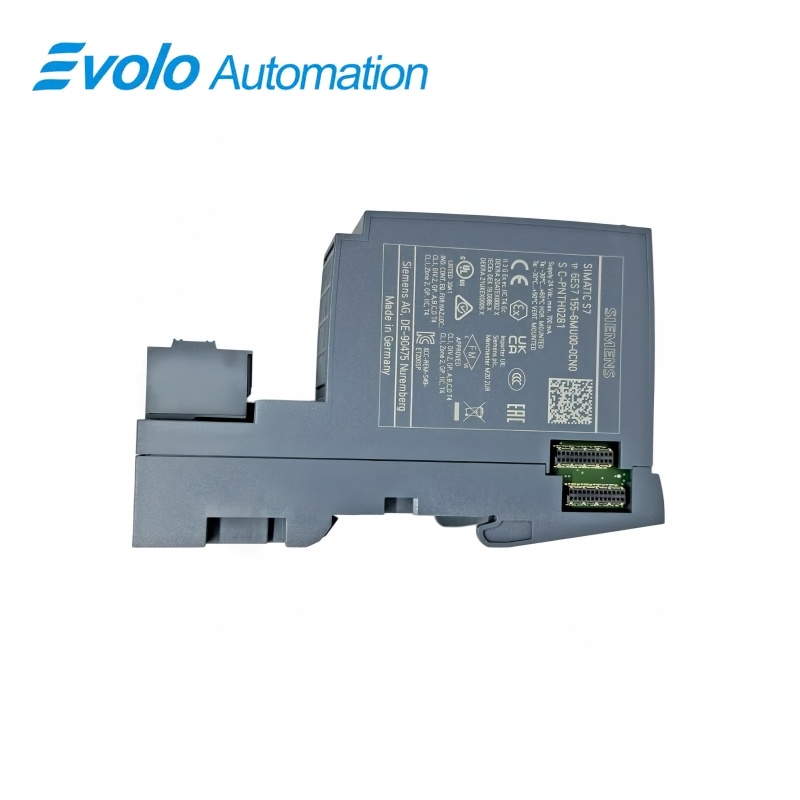

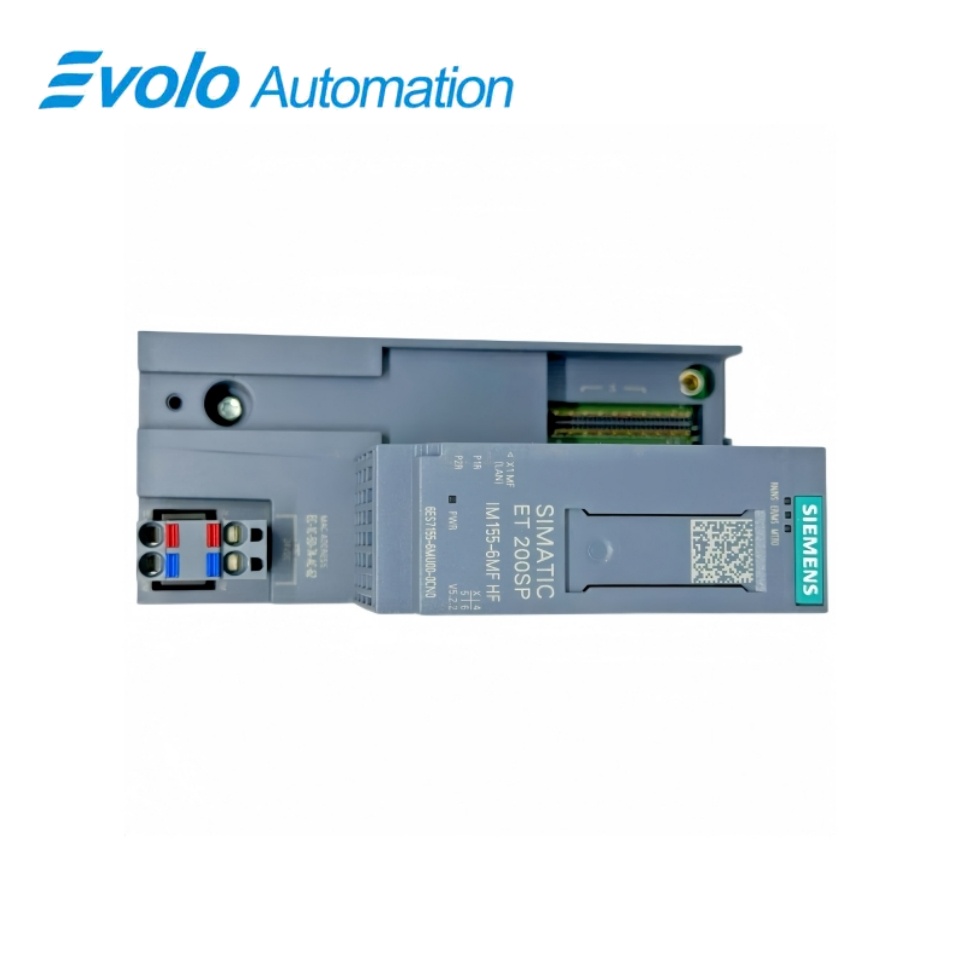

6ES7155-6MU00-0CN0 SIMATIC ET 200SP IM 155-6 MF HF Module giao diện MultiFieldbus

Giao diện cao cấp cho PROFINET IO, EtherNet/IP và Modbus TCP, có khe cắm BusAdapter và hỗ trợ thay thế nóng đa kênh.

Tổng quan nhanh

Thương hiệu	Siemens
Mẫu xe	6ES7155-6MU00-0CN0
Loại sản phẩm	Module giao diện IM 155-6 MF HF
Chức năng cốt lõi	Kết nối MultiFieldbus cho I/O phân tán
Loạt tương thích / Ứng dụng	Hệ thống đầu vào/đầu ra ET 200SP và ET 200AL

Tính linh hoạt của mạng

Kết nối thông qua PROFINET IO, EtherNet/IP hoặc Modbus TCP.

Mở rộng I/O

Vận hành tối đa 64 mô-đun ET 200SP và 16 mô-đun ET 200AL.

Lựa chọn BusAdapter

Chọn giao diện đồng hoặc sợi quang phù hợp với yêu cầu của mạng.

Tổng quan về Sản phẩm

6ES7155-6MU00-0CN0 kết nối thiết bị đầu vào/đầu ra SIMATIC ET 200SP với các mạng PROFINET IO, EtherNet/IP và Modbus TCP thông qua giao diện IM 155-6 MF HF.

Trạm hỗ trợ thay thế nóng nhiều lần (multi-hot swapping) và giảm ứng suất cơ học tùy chọn, đi kèm một mô-đun máy chủ và một khe cắm dành cho BusAdapter tương thích.

Điểm chú ý khi đặt hàng: Chọn cấu hình giao thức và BusAdapter cần thiết cùng lúc, sau đó xác định kích thước dữ liệu đầu vào/đầu ra (I/O data) phù hợp với giao thức và chế độ dự phòng đã chọn.

Các chức năng chính

Hoạt động đa giao thức trường (MultiFieldbus)

Giao diện cung cấp khả năng truy cập PROFINET IO, EtherNet/IP và Modbus TCP vào một trạm ET 200SP chung.

Trạm có thể mở rộng

Trạm hỗ trợ tối đa 64 mô-đun ET 200SP, với tối đa 16 mô-đun ET 200AL được kết nối thông qua cấu hình ET-Connection phù hợp.

Dự phòng và bảo trì

Dự phòng hệ thống PROFINET S2, MRP và hỗ trợ thay thế nóng đa kênh nhằm phục vụ kiến trúc I/O định hướng bảo trì.

Thông số kỹ thuật chính thức

Nguồn cấp định mức và dải cho phép	24 V DC; tu 19,2 den 28,8 V DC
Mức tiêu thụ dòng điện tối đa	700 mA
Dòng điện xung cực đại	4.5 A
Tổn hao công suất điển hình	2,4 W
Đệm mất điện (Power-Failure Buffering)	10 ms; mức độ nghiêm trọng PS2 theo tiêu chuẩn IEC 61131-2
Số lượng I/O cục bộ tối đa	64 mô-đun ET 200SP
Mở rộng ET-Connection tối đa	16 mô-đun ET 200AL
Dung lượng mô-đun con	Tối đa 256 mỗi trạm
Không gian địa chỉ PROFINET trên mỗi mô-đun	Tối đa 288 byte cho mỗi đầu vào và đầu ra
Giới hạn dữ liệu tổng của trạm PROFINET	Tối đa 1440 byte cho mỗi đầu vào và đầu ra; phụ thuộc cấu hình
Khoảng thời gian gói tin yêu cầu EtherNet/IP	2 ms
Khoảng thời gian yêu cầu I/O Modbus TCP	2 ms
Điện áp thử cách điện	707 V DC; kiểm tra loại
Nhiệt độ hoạt động theo phương ngang	−30 đến +60 °C; không ngưng tụ
Nhiệt độ hoạt động theo phương đứng	−30 đến +50 °C; không ngưng tụ
Kích thước (R × C × S)	50 × 117 × 74 mm
Khối lượng xấp xỉ mà không có BusAdapter	120 g

Nguồn chính thức: Thông số kỹ thuật và hướng dẫn sử dụng sản phẩm của Siemens

Các câu hỏi thường gặp

Tôi có thể sử dụng những giao thức mạng nào với 6ES7155-6MU00-0CN0?

Giao diện hỗ trợ PROFINET IO, EtherNet/IP và Modbus TCP.

6ES7155-6MU00-0CN0 có tích hợp sẵn cổng RJ45 cố định không?

Kết nối mạng được cung cấp thông qua BusAdapter tương thích được chọn riêng biệt.

Tôi có thể mở rộng 6ES7155-6MU00-0CN0 bằng các module ET 200AL không?

Tối đa 16 module ET 200AL có thể được thêm vào thông qua cấu hình BU/BA Send ET-Connection phù hợp.

Tôi có thể thay thế các mô-đun trong khi mô-đun 6ES7155-6MU00-0CN0 vẫn đang hoạt động không?

Trạm I/O hỗ trợ chức năng thay thế nóng nhiều lần (multi-hot swapping).

Tôi có thể sử dụng 6ES7155-6MU00-0CN0 cùng bộ điều khiển S7-1500R/H không?

Hệ thống dự phòng PROFINET S2 được hỗ trợ với các hệ thống S7-1500R/H và S7-400H.

Công cụ nào giúp cấu hình EtherNet/IP và Modbus TCP trên 6ES7155-6MU00-0CN0?

Công cụ Cấu hình Đa Giao diện Trường (Multi Fieldbus Configuration Tool) phiên bản 1.3 trở lên hỗ trợ cấu hình MultiFieldbus tương ứng.

Mô-đun máy chủ có được cung cấp kèm theo 6ES7155-6MU00-0CN0 không?

Mô-đun giao diện được cung cấp kèm theo một mô-đun máy chủ.

Ghi chú Tương thích & Đặt hàng

Trước khi đặt hàng 6ES7155-6MU00-0CN0: Hãy đặt hàng BusAdapter tương thích với giao diện cần dùng, đồng thời xác định kích thước trạm phù hợp với giao thức đã chọn, cấu hình I/O và yêu cầu về dự phòng.

Danh sách kiểm tra khả năng tương thích cho mô-đun 6ES7155-6MU00-0CN0

• Chọn loại đầu nối BusAdapter trước khi chọn cáp mạng.
• Giữ trạm trong giới hạn 64 mô-đun ET 200SP và 16 mô-đun ET 200AL.
• Tính toán độ dài dữ liệu sử dụng được cho giao thức đã chọn thay vì áp dụng giới hạn tổng của PROFINET cho mọi cấu hình.
• Khi thay thế bằng mô-đun 6ES7155-6MU01-0CN0, cần lưu ý rằng sản phẩm kế nhiệm không tương thích với BusAdapter sợi quang.
