Tổng quan
Nơi Xuất Xứ: |
Thụy Điển |
Tên thương hiệu: |
ABB |
Số kiểu máy: |
SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012 |
Chi tiết đóng gói: |
Nguyên bản, mới, đóng gói nhà máy |
Thời gian giao hàng: |
5-7 ngày |
Điều khoản thanh toán: |
T\/T |
Khả năng cung cấp: |
Có sẵn |
Đặc tả
|
Thông số kỹ thuật |
Giá trị |
|
Mô hình |
SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012 |
|
Loại sản phẩm |
Bảng điều khiển |
|
Nhiệt độ hoạt động |
-20°C đến +70°C |
|
Nhiệt độ bảo quản |
-40 °C đến +85 °C |
|
Nguồn cấp cho bộ mã hóa |
5 V / ≤0,25 mA; 12 V / 24 V ≤0,2 mA |
|
Dòng điện đầu ra |
50 mA |
|
Định nghĩa tín hiệu |
Có thể cấu hình thông qua phần mềm |
|
Phạm vi điện áp đầu vào |
0–8 V / 16–60 V |
|
Kháng input |
120 Ω (nếu được chọn) |
|
Tần số tối đa |
≤300 kHz |
|
Thanh dẫn cấp nguồn nội bộ |
+5 V / +15 V / −15 V / +24 V / +48 V1 / +48 V2 |
|
Mức ngắt do điện áp thấp |
+4,55 V / +12,4 V / −12,0 V / +19 V / +38 V / +38 V |
Mô tả

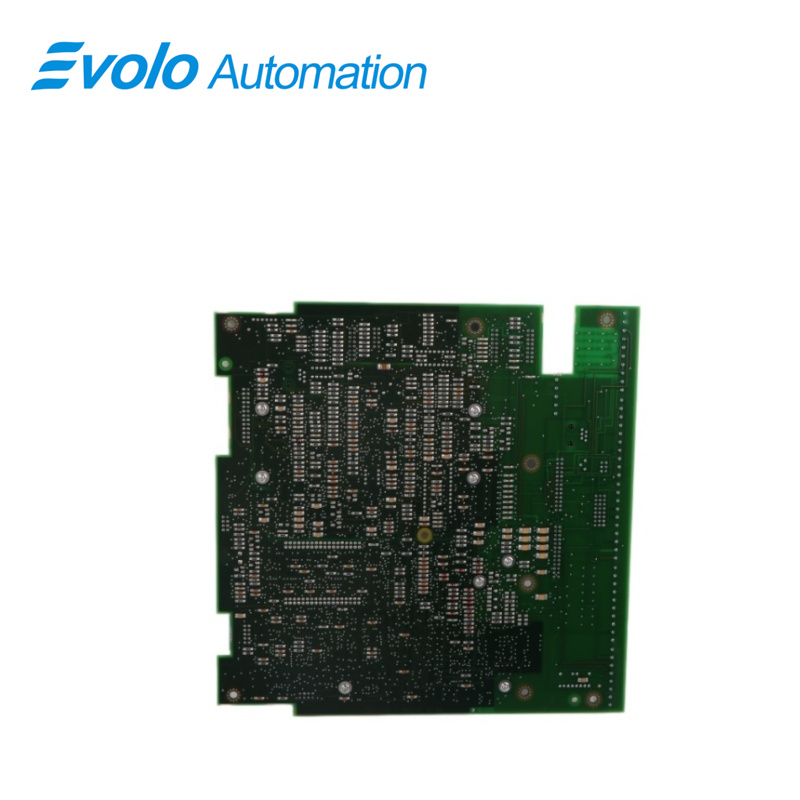

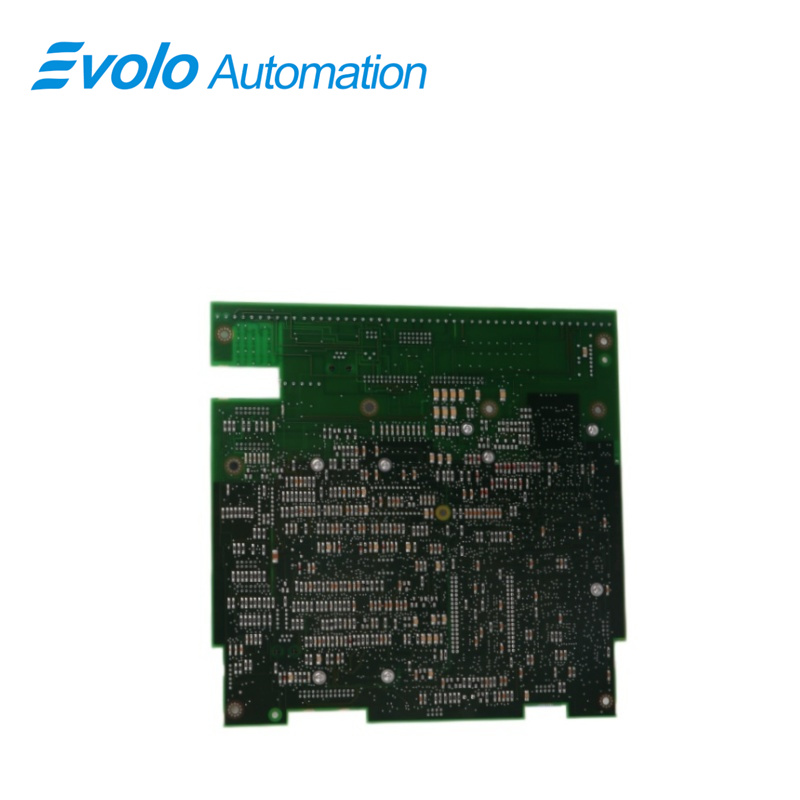

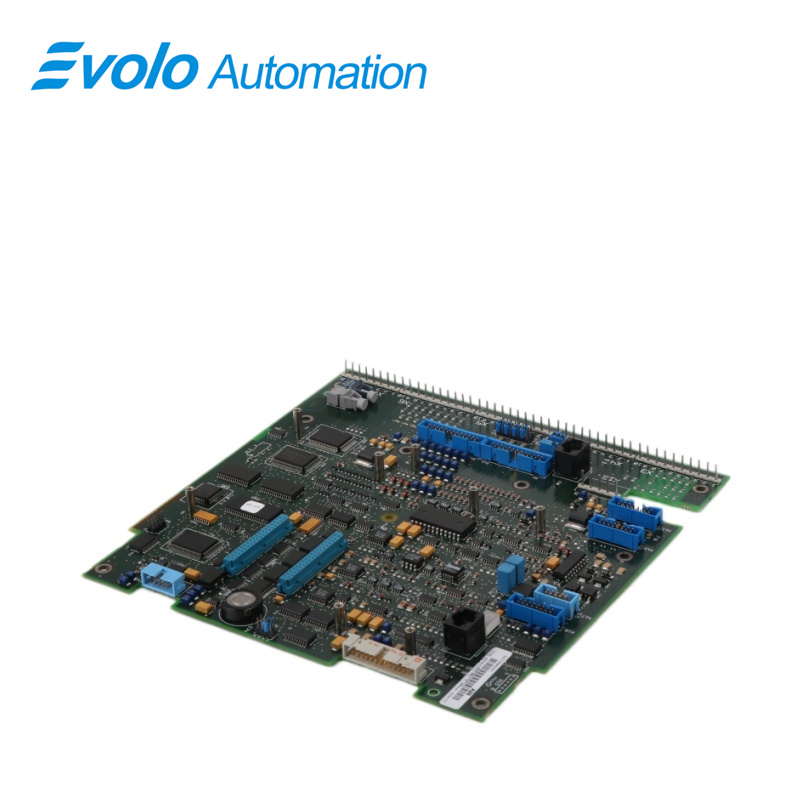

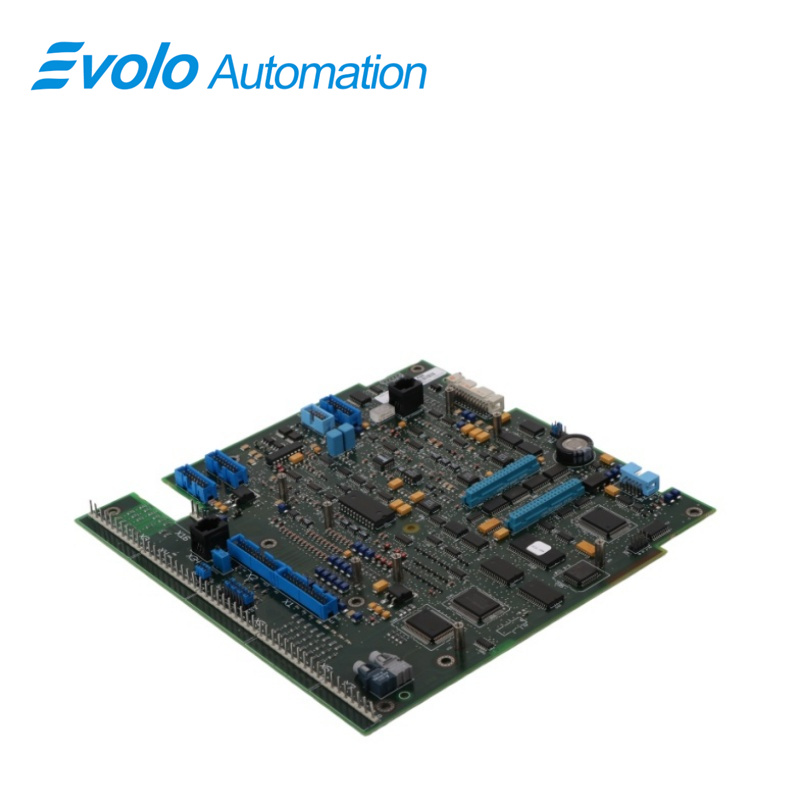

Các SDCS-CON-2 3ADT309600R1 SDCS-CON-21 3ADT220072R0012 là bảng điều khiển trung tâm của các bộ biến đổi một chiều (DC) cổ điển DCS 500/600 của ABB, chịu trách nhiệm điều khiển vòng kín, xử lý đầu vào/đầu ra (I/O) và chẩn đoán sự cố. Các mô-đun này thường bao gồm các giao diện tích hợp để kết nối với các khối chức năng bên ngoài, trong đó CON-21 thường được sử dụng dưới dạng phiên bản phủ lớp bền cao trong các hệ thống DCS 600.
Ứng dụng
Nhà máy cán thép: Được sử dụng để điều khiển mạch chính và đồng bộ hóa chuỗi tốc độ của các hệ thống biến đổi một chiều (DC) cho các máy cán lớn.
Nhà máy máy giấy: Đạt được kiểm soát lực căng giấy độ chính xác cao thông qua phản hồi từ bộ mã hóa tần số cao trong các hệ thống truyền động phân tán đa động cơ.
Nhà máy tời khai mỏ: Chịu trách nhiệm về liên động logic và giám sát bảo vệ an toàn cho các hệ thống tời nâng hạ.
Nhà máy cao su và lốp xe: Được sử dụng để điều chỉnh tốc độ nguồn điện một chiều (DC) mô-men xoắn cao cho các máy trộn nội bộ và máy ép đùn.
Nhà máy cải tạo thiết bị cũ: Chuyên nâng cấp lớp điều khiển và thay thế linh kiện dự phòng cho các hệ thống DC cũ như DCS500.
Chức năng giám sát
Bo mạch điều khiển được tích hợp bộ giám sát nội bộ (watchdog). Bộ giám sát này kiểm soát việc thực thi chương trình trên bo mạch điều khiển. Nếu bộ giám sát kích hoạt, sẽ gây ra các tác động sau:
Việc ghi vào FPROM bị vô hiệu hóa.
Điều khiển kích mở thyristor bị đặt lại và vô hiệu hóa.
Các ngõ ra kỹ thuật số bị ép xuống mức thấp.
Các ngõ ra tương tự lập trình được được đặt lại về giá trị 0, 0 V.
Câu hỏi thường gặp
Q: Có thể SDCS-CON-21 3ADT220072R0012 thay thế SDCS-CON-2?
A: Thường là có, nhưng phiên bản EPROM và cách cắm jumper phải khớp nhau.
Hỏi: Điều gì xảy ra nếu điện áp +5V bất thường trên SDCS-CON-21 3ADT220072R0012 ?
A: Điện áp dưới 4,55 V kích hoạt bảo vệ quá áp và tắt động cơ.
Q: Tần số bộ mã hóa nào? SDCS-CON-21 3ADT220072R0012 hỗ trợ?
A: Đầu vào xung tốc độ cao lên đến 300 kHz.
Q: Có thể SDCS-CON-21 3ADT220072R0012 phát hiện đầu vào kỹ thuật số 12 V?
A: Điện áp 12 V không ổn định; dải điện áp hợp lệ là mức cao từ 16–60 V và mức thấp từ 0–8 V.
Q: Có thể SDCS-CON-21 3ADT220072R0012 hoạt động trong môi trường lạnh?
A: Có, nhiệt độ hoạt động tối thiểu là -20°C.
